W dobrze zaprojektowanej sieci domowej albo biurowej skrętka nadal bywa najpraktyczniejszym medium: jest tania, przewidywalna i daje bardzo dobry stosunek ceny do możliwości. W tym tekście wyjaśniam, jak działa taki kabel, czym różnią się kategorie, kiedy ekranowanie ma sens, jak dobrać przewód do domu lub firmy i na co uważać przy montażu.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Do nowych instalacji najczęściej wybieram Cat 6A, bo daje najlepszy kompromis między ceną, zapasem i 10 Gb/s na 100 m.
- W ścianie stosuje się przewód jednodrutowy, a do połączeń między urządzeniami patch cord linkowy.
- 100 m to typowy limit kanału Ethernet: 90 m stałego odcinka i do 10 m kabli krosowych łącznie.
- Ekranowanie pomaga głównie tam, gdzie są zakłócenia, dużo kabli, mocne PoE albo wymagające środowisko.
- Do instalacji warto kupować 100% miedzi, a nie CCA, bo tańsze zamienniki gorzej znoszą PoE i częściej sprawiają problemy.
Jak wygląda budowa kabla i dlaczego skręcenie par ma znaczenie
W środku są zwykle cztery pary miedzianych żył, a każda para jest skręcona z inną gęstością. Ten zabieg nie jest dekoracją techniczną. Skręcenie ogranicza wpływ zakłóceń z zewnątrz i zmniejsza przesłuch, czyli wzajemne „podsłuchiwanie” się par wewnątrz kabla.
Najprościej mówiąc, sygnał w takiej linii jest przesyłany w sposób zrównoważony. Odbiornik porównuje napięcia w parze zamiast opierać się na jednej żyle względem masy. Dzięki temu przewód lepiej znosi zakłócenia elektromagnetyczne, które w praktyce pojawiają się obok zasilaczy, listew, LED-ów, silników czy innych kabli ułożonych ciasno w jednym korycie.
W sieciach lokalnych to ma duże znaczenie, bo miedź ma działać nie tylko „na krótko i dziś”, ale także stabilnie pod obciążeniem, przy długich trasach i przy transmisji równoległej na wielu parach. Im lepiej zachowana geometria par, tym mniejsze ryzyko błędów i spadków prędkości. Gdy ta część jest jasna, łatwiej zrozumieć, skąd biorą się różnice między kategoriami i dlaczego nie każdy kabel nadaje się do każdego zadania.

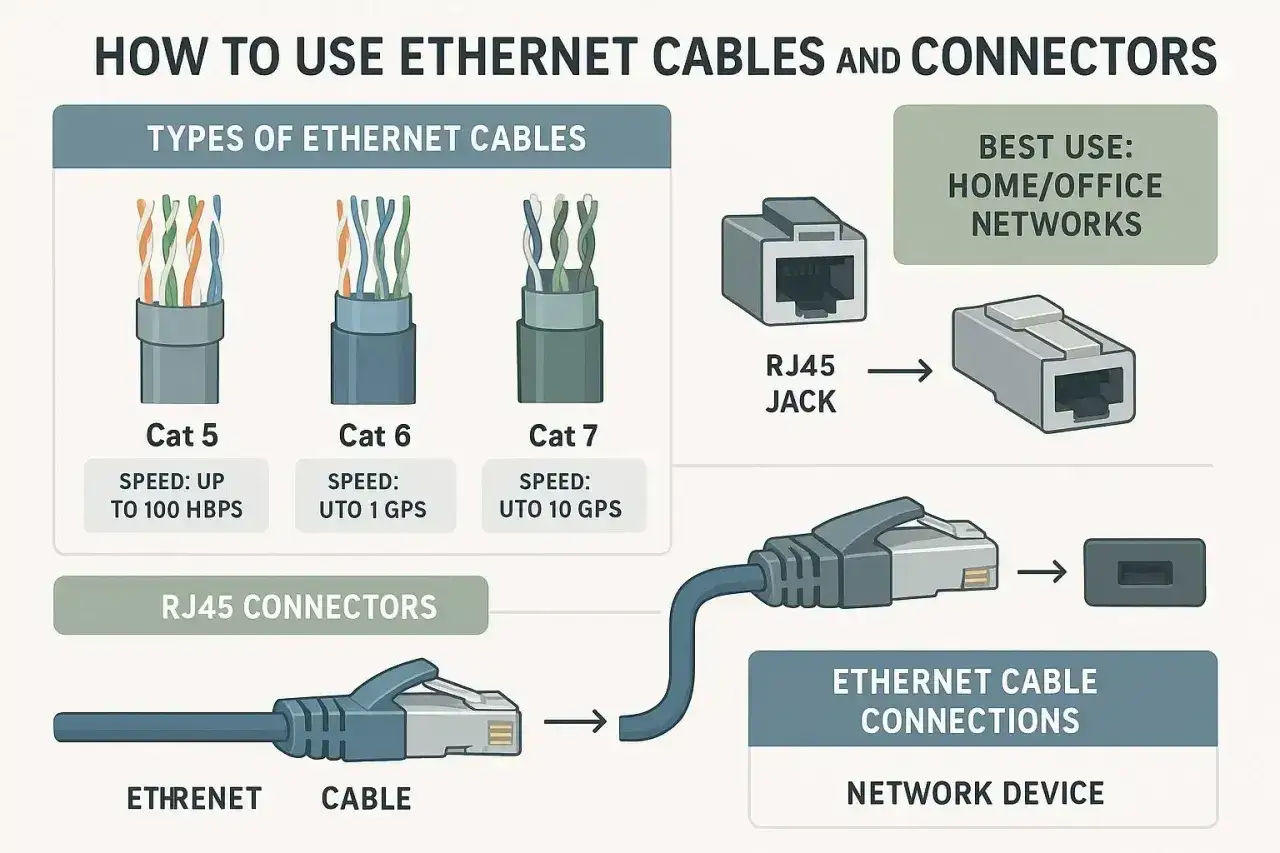

Jak czytać kategorie i nie przepłacić za marketing
W praktyce kategoria mówi o parametrach transmisyjnych, a nie o tym, czy kabel „będzie działał” lub „nie będzie działał”. Najważniejsze pytanie brzmi: jakiej prędkości, na jakim dystansie i w jakim środowisku potrzebujesz?
| Kategoria | Pasmo | Typowe zastosowanie | Mój praktyczny komentarz |
|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gb/s w domu i prostym biurze | Wciąż działa, ale przy nowej instalacji wybieram ją tylko wtedy, gdy budżet jest naprawdę napięty. |
| Cat 6 | 250 MHz | 1 Gb/s, krótsze odcinki 10 Gb/s | Dobry kompromis, jeśli chcesz sensowną jakość bez wyraźnego przewymiarowania instalacji. |
| Cat 6A | 500 MHz | 10 Gb/s do 100 m, PoE, punkty dostępowe | Najbezpieczniejszy wybór do nowych tras i najczęściej mój pierwszy wybór. |
| Cat 8 | 2000 MHz | Krótkie połączenia w szafie rack, data center | Świetna w wąskim zastosowaniu, ale do mieszkania zwykle jest po prostu zbyt ambitna. |
W polskich warunkach najwięcej sensu ma zwykle Cat 6 albo Cat 6A. Osobny temat to Cat 7 i Cat 7A: w instalacjach opartych na RJ45 często nie dają przewagi, która uzasadniałaby wyższy koszt i większe komplikacje przy osprzęcie. W praktyce wygrywa nie „najwyższa liczba na opakowaniu”, tylko rozsądne dopasowanie do sprzętu i dystansu.
Jeżeli chcesz prostą zasadę, zapamiętaj tę: do nowych tras i do sprzętu, który ma żyć kilka lat, najczęściej lepiej wybrać Cat 6A. To prowadzi prosto do kolejnego pytania: czy ekranowanie naprawdę coś zmienia, czy jest tylko dodatkiem do wyższej ceny.
UTP, FTP czy STP i kiedy ekranowanie ma sens
Najczęściej spotkasz kilka wariantów konstrukcji. Różnią się tym, czy mają ekran na całym kablu, ekran na każdej parze albo oba rozwiązania naraz. To nie jest detal dla kolekcjonerów norm, tylko realna różnica w odporności instalacji i wymaganiach montażowych.
| Typ | Co oznacza | Kiedy go wybrać | Na co uważać |
|---|---|---|---|
| U/UTP | Bez ekranu | Dom, mieszkanie, typowe biuro | Najprostszy montaż, najmniej ryzyka błędu, ale mniejsza odporność na silne zakłócenia. |
| F/UTP | Ekran ogólny na kablu | Gdy trasa biegnie blisko zasilania albo wielu przewodów | Warto zadbać o spójny osprzęt i poprawne zakończenie ekranu. |
| U/FTP | Ekran na parach, bez ekranu całego kabla | Gdy liczy się lepsza separacja par i mniejsze przesłuchy | Montuje się trudniej niż U/UTP, a korzyść odczujesz głównie w lepszych instalacjach. |
| S/FTP | Ekran ogólny i ekran każdej pary | Środowiska trudne elektromagnetycznie, wymagające projekty | To rozwiązanie nie toleruje chałupniczego montażu. Bez dyscypliny instalacyjnej zaleta szybko się rozmywa. |
Moja praktyczna zasada jest prosta: jeśli nie masz wyraźnego problemu z zakłóceniami, ekranowanie nie powinno być kupowane „na zapas” bez planu. W instalacji shielded ważny jest cały tor, nie tylko sam kabel. Gdy ekran jest przypadkowo zakończony albo połączony z tanim, niespójnym osprzętem, można więcej stracić niż zyskać.
Najbardziej doceniam ekranowanie przy długich trasach, mocnym PoE i w miejscach, gdzie przewód biegnie równolegle do zasilania albo obok wielu innych kabli. Jeśli wiesz już, jaki typ konstrukcji ma sens, łatwiej dobrać go do konkretnego scenariusza użytkowania.
Jak dobrać przewód do domu, biura i monitoringu
W praktyce nie wybiera się kabla „ogólnie”, tylko pod konkretne zastosowanie. Innych parametrów potrzebuje prosty router z kilkoma urządzeniami, innych punkt dostępowy zasilany PoE, a jeszcze innych kamera na końcu długiej trasy.
| Scenariusz | Co wybrać | Dlaczego |
|---|---|---|
| Mieszkanie i mały dom | Cat 6 U/UTP lub Cat 6A, jeśli chcesz większy zapas | To zwykle wystarcza do 1 Gb/s, a przy lepszym sprzęcie daje wygodny margines na przyszłość. |
| Nowy dom, biuro, Wi-Fi 6/6E/7, AP i gniazda w ścianach | Cat 6A, najlepiej w wersji instalacyjnej, z pełnej miedzi | Najlepiej znosi 10 Gb/s, PoE i przyszłe rozbudowy bez nerwowego wymieniania trasy. |
| Monitoring IP i zasilanie przez PoE | Cat 6A, pełna miedź, zwykle przewód jednodrutowy | Przy PoE liczy się nie tylko transmisja, ale też opór żył i stabilność zasilania na dystansie. |
| Krótkie połączenia w szafie rack i bardzo szybkie łącza | Cat 8 tylko wtedy, gdy sprzęt faktycznie tego wymaga | To segment niszowy, sensowny głównie w centrum danych albo w bardzo konkretnych wdrożeniach. |
W instalacji stałej zawsze wybieram przewód jednodrutowy, a do połączeń między urządzeniami zwykły patch cord linkowy. To nie są zamienne rzeczy. Jednodrutowy kabel lepiej pracuje w gnieździe i w panelu, a linkowy jest bardziej elastyczny i lepiej znosi częste ruchy oraz przepinanie.
Druga rzecz, na którą zwracam uwagę od razu, to materiał żył. Jeśli w specyfikacji pojawia się CCA, czyli aluminium pokryte cienką warstwą miedzi, traktuję to jako czerwone światło. Przy dłuższych trasach i PoE takie przewody potrafią zawieść mimo pozornie niezłych parametrów marketingowych. Następny krok to poprawne ułożenie i zakończenie tej instalacji, bo nawet dobry kabel można łatwo zepsuć.
Jak poprawnie go położyć i zakończyć, żeby nie zmarnować parametrów
Najwięcej problemów nie bierze się z samej kategorii, tylko z montażu. W praktyce widzę trzy klasy błędów: zbyt mocne zginanie, nadmierne rozkręcanie par przy zaciskaniu oraz przypadkowe mieszanie elementów o różnych parametrach.
- Trzymaj się limitu 90 m dla stałego odcinka i nie planuj całej instalacji „na styk”.
- Nie odkręcaj par zbyt daleko przy zakończeniu. Im krótszy odcinek rozplecionych żył, tym lepiej dla parametrów transmisji.
- Nie ściskaj kabla opaskami tak mocno, że deformujesz płaszcz i żyły.
- Unikaj ostrych łuków. W praktyce bezpieczniej jest przyjąć co najmniej kilka średnic zewnętrznych kabla jako minimum promienia gięcia.
- Do instalacji ściennej prowadź kabel po trasie stałej, a nie przez przypadkowe zwisy i ciasne pętle za meblem.
- Jeśli stosujesz ekranowanie, zadbaj o spójny osprzęt i poprawne zakończenie ekranu w całym torze.
Warto też pamiętać o złączach. W sieciach Ethernet najczęściej używa się wtyków 8P8C, które potocznie nazywa się RJ-45. Do tego dochodzi jeszcze układ żył: w praktyce najważniejsza jest spójność, a nie to, czy użyjesz T568A czy T568B. Na obu końcach jednego odcinka powinien być ten sam standard, jeśli tworzysz zwykłe połączenie proste.
Jeśli robisz instalację od zera, dobrze jest od razu opisać każdy przewód i każdy port. Po kilku miesiącach taki porządek oszczędza więcej czasu niż jakikolwiek „sprytny” skrót przy montażu. Gdy okablowanie jest już poprawnie zakończone, zostaje najważniejsze pytanie: czy ono naprawdę pracuje tak, jak powinno.
Jak sprawdzić, czy instalacja naprawdę działa
Najprostszy tester pokaże ciągłość żył i poprawność mapowania par. To dobry start, ale jeszcze nie dowód, że link będzie działał stabilnie pod obciążeniem. Do tego potrzebny jest certyfikator, który mierzy parametry takie jak tłumienie, przesłuch, długość czy odbicia sygnału.
To ważne, bo kabel może „przejść” test ciągłości, a mimo to robić kłopoty po podłączeniu do szybszego sprzętu. Klasyczny objaw to negocjacja z prędkością 100 Mb/s zamiast 1 Gb/s albo sporadyczne zaniki PoE pod obciążeniem. W takiej sytuacji najpierw sprawdzam końcówki, patchcordy i zgodność osprzętu, a dopiero potem sam przewód w ścianie.
- Jeśli port spada do 100 Mb/s, sprawdź najpierw terminację i mapowanie par.
- Jeśli PoE działa niestabilnie, zweryfikuj materiał żył i jakość połączeń.
- Jeśli problem pojawia się tylko na części odcinków, porównaj patch cordy, gniazda i panel krosowy.
- Jeśli link jest długi i blisko granicy 100 m, nie zakładaj z góry, że winna jest karta sieciowa.
W praktyce większość usterek w okablowaniu miedzianym wynika nie z „złej technologii”, tylko z pośpiechu, słabego materiału albo niechlujnego montażu. To dobra wiadomość, bo oznacza, że przy odrobinie dyscypliny da się uzyskać bardzo stabilną sieć bez wielkich kosztów.
Kiedy miedź przestaje mieć sens i co jeszcze sprawdzić przed zakupem
Jeśli trasa przekracza 100 m, prowadzisz połączenie między budynkami albo chcesz dużą przepustowość w środowisku z silnymi zakłóceniami, zaczynam rozważać światłowód. To zwykle lepsza decyzja niż dalsze walki z kolejnymi metrami miedzi, ekranami i kompromisami instalacyjnymi.
Przed zakupem sprawdziłbym jeszcze cztery rzeczy: czy sprzęt faktycznie potrzebuje 1 Gb/s czy 10 Gb/s, czy planujesz PoE, czy przewód będzie w ścianie, oraz czy to instalacja na lata, czy tylko szybkie połączenie do jednego pokoju. Taka prosta lista często oszczędza zakup zbyt drogiego albo zbyt słabego rozwiązania.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: w sieci domowej i małym biurze najbardziej opłaca się rozsądny przewód instalacyjny z pełnej miedzi, poprawnie zakończony i dobrze przetestowany. Reszta to już dopasowanie do konkretnego sprzętu i dystansu, a nie pogoń za cyfrą nadrukowaną na pudełku.
