Jak podłączyć przerywacz 3-pinowy? Schemat, LED i uniknij błędów

Podłączenie 3-pinowego przerywacza kierunkowskazów może wydawać się skomplikowane, ale w rzeczywistości jest to zadanie, które z odpowiednią wiedzą i narzędziami każdy właściciel pojazdu może wykonać samodzielnie. W tym poradniku pokażę Ci krok po kroku, jak bezpiecznie i prawidłowo podłączyć przerywacz, rozszyfrowując oznaczenia pinów B, L, E i unikając najczęstszych błędów. Moim celem jest dostarczenie Ci jasnych, precyzyjnych i bezpiecznych wskazówek, dzięki którym Twoje kierunkowskazy będą działać bez zarzutu.

Dlaczego kierunkowskaz nie miga? Rozszyfrowujemy tajemnicę przerywacza 3-pinowego

Przerywacz kierunkowskazów to małe, ale niezwykle ważne urządzenie w instalacji elektrycznej każdego pojazdu. Jego głównym zadaniem jest pulsowanie prądu, co sprawia, że żarówki kierunkowskazów cyklicznie się zapalają i gaszą, sygnalizując zamiar zmiany kierunku jazdy. Bez niego kierunkowskazy świeciłyby światłem ciągłym lub wcale, co znacząco obniżyłoby bezpieczeństwo na drodze. Z mojego doświadczenia wiem, że często to właśnie przerywacz jest źródłem problemów z sygnalizacją. Typowe objawy wskazujące na uszkodzenie lub nieprawidłowe działanie przerywacza to:

• Brak migania: Kierunkowskazy w ogóle się nie zapalają lub świecą światłem ciągłym.
• Ciągłe świecenie: Żarówki kierunkowskazów świecą, ale nie migają. To najczęściej problem z brakiem podłączenia masy (pin E) lub uszkodzeniem samego przerywacza.
• Zbyt szybkie miganie (tzw. "hyperflashing"): Kierunkowskazy migają w nienaturalnie szybkim tempie. Jest to częsty problem po wymianie tradycyjnych żarówek na LED-y, gdy przerywacz nie jest do nich przystosowany.
• Zbyt wolne miganie: Rzadszy problem, ale może wskazywać na niewystarczające zasilanie lub uszkodzenie przerywacza.
• Brak reakcji po podłączeniu: Całkowity brak działania kierunkowskazów, pomimo prawidłowego podłączenia.

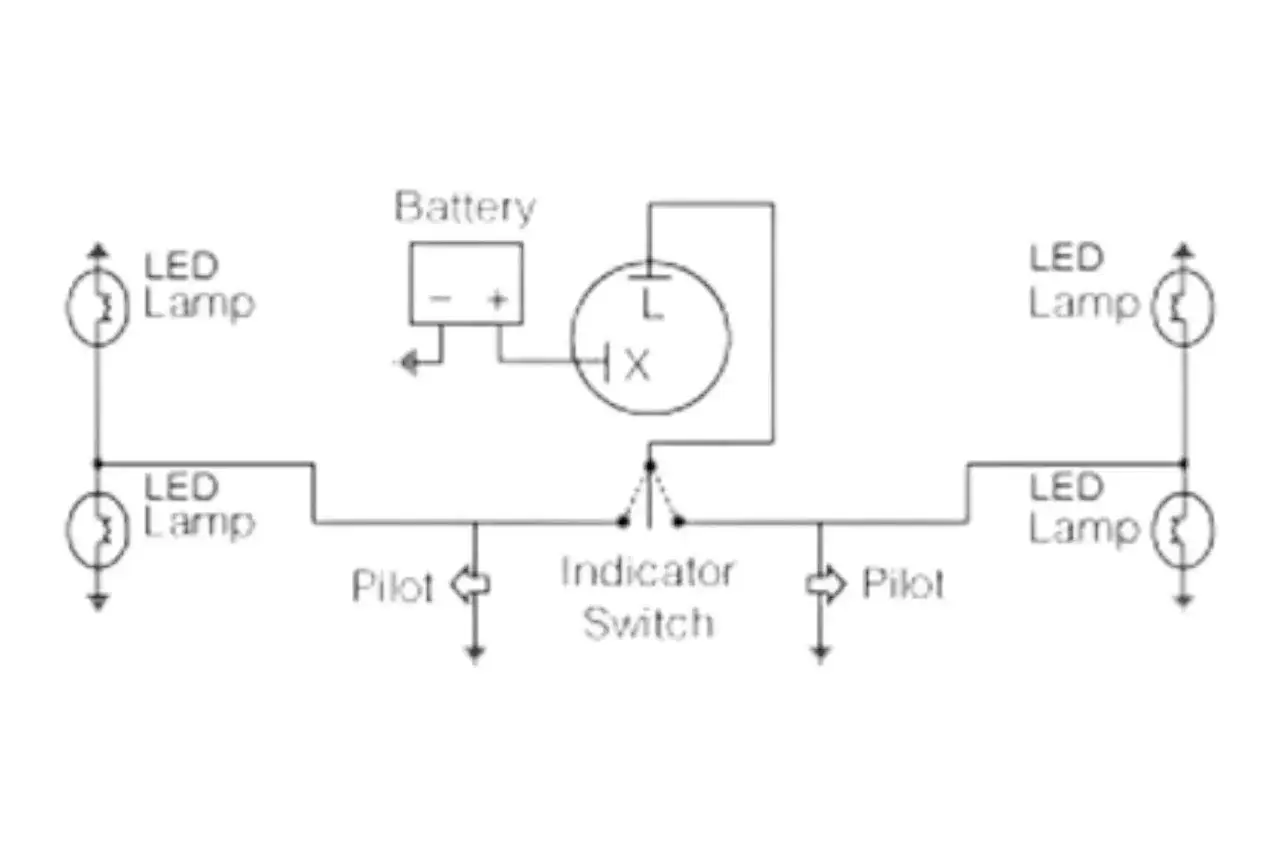

Warto zrozumieć, że nie wszystkie przerywacze są takie same. Istnieją dwa główne typy, które różnią się zasadą działania i kompatybilnością, zwłaszcza w kontekście nowoczesnych żarówek LED.

Typ przerywacza	Charakterystyka i zastosowanie (szczególnie w kontekście LED)
Przerywacze termiczne (bimetaliczne)	To starszy typ, którego częstotliwość migania zależy od obciążenia (mocy żarówek). W przypadku przepalenia jednej żarówki, pozostałe mogą migać szybciej lub wcale, co jest swego rodzaju "diagnostyką". Są odpowiednie do tradycyjnych żarówek. Nie nadają się do kierunkowskazów LED, ponieważ niski pobór mocy diod LED powoduje "hyperflashing" (zbyt szybkie miganie).
Przerywacze elektroniczne	Nowocześniejsze, ich częstotliwość migania jest stała i niezależna od obciążenia. Są one niezbędne przy stosowaniu kierunkowskazów LED, które mają znacznie niższy pobór mocy. Większość dostępnych na rynku przerywaczy 3-pinowych to właśnie modele elektroniczne, co jest dobrą wiadomością dla tych, którzy modernizują oświetlenie w swoich pojazdach.

Niezbędnik mechanika: narzędzia i materiały do podłączenia przerywacza

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to podstawa sukcesu i bezpieczeństwa. Oto lista podstawowych narzędzi, które będą Ci potrzebne:

• Zestaw śrubokrętów: Płaskie i krzyżakowe, do demontażu osłon czy paneli.
• Klucze płaskie lub nasadowe: Do odkręcenia klem akumulatora.
• Ściągacz izolacji: Niezbędny do precyzyjnego przygotowania przewodów.
• Kombinerki lub szczypce: Do chwytania, gięcia i zaciskania.
• Multimetr (miernik uniwersalny) lub probówka 12V: Absolutny must-have do identyfikacji przewodów.

Oprócz narzędzi, warto zaopatrzyć się w kilka dodatkowych materiałów, które zapewnią trwałość i bezpieczeństwo połączeń:

• Konektory elektryczne: W zależności od potrzeb, mogą to być konektory oczkowe, widełkowe lub szybkozłączki. Zawsze wybieraj te izolowane.
• Koszulki termokurczliwe: Zapewniają doskonałą izolację i ochronę przed wilgocią.
• Taśma izolacyjna: Do dodatkowego zabezpieczenia połączeń.
• Dodatkowy przewód elektryczny: Jeśli zajdzie potrzeba przedłużenia lub wymiany fragmentu instalacji.

Chciałbym szczególnie podkreślić znaczenie multimetru. To Twoje oczy w świecie elektryki. Będzie on służył do mierzenia napięcia (aby znaleźć +12V po stacyjce), sprawdzania ciągłości obwodu (aby upewnić się, że przewody nie są przerwane) oraz identyfikacji masy. Bez niego, podłączenie przerywacza będzie niczym strzelanie na oślep, co w instalacji elektrycznej pojazdu może skończyć się kosztowną awarią lub nawet pożarem.

Klucz do sukcesu: identyfikacja pinów B, L, E i odpowiadających im przewodów

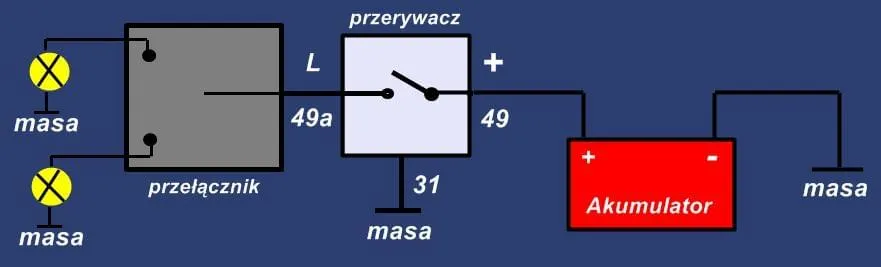

Zrozumienie oznaczeń na przerywaczu to podstawa. Standardowe oznaczenia pinów w przerywaczach 3-pinowych to B, L, E, choć czasem możesz spotkać się z alternatywnymi symbolami. Oto co oznaczają poszczególne piny:

• B (lub 49, +): To jest zasilanie. Ten pin należy podłączyć do źródła prądu stałego (+) po stacyjce, często przez bezpiecznik. Jest to wejście prądu do przerywacza. Bez zasilania przerywacz po prostu nie zadziała.
• L (lub 49a, LOAD): To jest wyjście na przełącznik kierunkowskazów. Z tego pinu prąd (już pulsujący) płynie do przełącznika kierunkowskazów, a następnie na żarówki kierunkowskazów (lewą lub prawą stronę, w zależności od wyboru na przełączniku).
• E (lub 31, -): To jest masa (minus). Ten pin musi być podłączony do masy pojazdu (np. ramy, karoserii lub dedykowanego przewodu masowego), aby zamknąć obwód. Dobre połączenie masowe jest absolutnie kluczowe dla poprawnego działania przerywacza brak masy to najczęstsza przyczyna świecenia, ale nie migania kierunkowskazów.

Teraz przejdźmy do praktyki, czyli jak zidentyfikować odpowiednie przewody w Twoim pojeździe:

1. Znajdowanie przewodu zasilającego (+12V po stacyjce):
   • Najpierw odłącz akumulator, aby uniknąć zwarcia podczas manipulowania przy przewodach.
   • Zlokalizuj wiązkę przewodów, która prowadzi do miejsca, gdzie ma być zamontowany przerywacz.
   • Podłącz ponownie akumulator na chwilę (zachowaj ostrożność!).
   • Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
   • Jedną sondę multimetru przyłóż do pewnego punktu masowego (np. gołej metalowej części ramy), a drugą sondą dotykaj kolejno przewodów w wiązce.
   • Szukaj przewodu, na którym pojawi się napięcie około 12V po przekręceniu kluczyka w stacyjce (pozycja zapłonu), a zniknie po wyłączeniu stacyjki. To jest Twój przewód zasilający.
   • Po zidentyfikowaniu, ponownie odłącz akumulator przed dalszymi pracami!

Przewód, który prowadzi do przełącznika kierunkowskazów, a następnie do żarówek, zazwyczaj jest jednym z tych, które wcześniej były podłączone do starego przerywacza. Jeśli masz schemat elektryczny pojazdu, będzie to ogromna pomoc. W przeciwnym razie, po zidentyfikowaniu zasilania i masy, pozostały przewód z wiązki, który wcześniej obsługiwał przerywacz, będzie najprawdopodobniej tym, który prowadzi do przełącznika. Możesz to potwierdzić, sprawdzając ciągłość obwodu multimetrem między tym przewodem a wejściem do przełącznika kierunkowskazów (po jego odłączeniu od instalacji). Pewny punkt masowy w pojeździe to zazwyczaj rama, karoseria (upewnij się, że jest to goły metal, bez farby czy rdzy) lub dedykowany gruby przewód masowy, który często ma kolor czarny lub brązowy i jest przykręcony do metalowej części pojazdu. Pamiętaj, że dobre połączenie masowe to podstawa luźne lub skorodowane połączenie może prowadzić do niestabilnego działania kierunkowskazów lub ich całkowitego braku.

Podłączenie przerywacza krok po kroku: ilustrowany przewodnik

Zawsze, ale to zawsze, zanim zaczniesz jakiekolwiek prace przy instalacji elektrycznej, odłącz akumulator. To absolutna podstawa bezpieczeństwa, która chroni Ciebie przed porażeniem, a instalację pojazdu przed zwarciem i uszkodzeniem. Po odłączeniu akumulatora i zidentyfikowaniu wszystkich przewodów, możesz przystąpić do podłączania przerywacza. 1. Podłączenie przewodu zasilającego (+12V po stacyjce) do pinu "B": Weź zidentyfikowany wcześniej przewód zasilający (+12V po stacyjce). Jeśli jest to konieczne, przygotuj jego końcówkę (ściągnij izolację na odpowiednią długość, zaciśnij konektor). Podłącz go pewnie do pinu oznaczonego jako "B" (lub 49, +) na nowym przerywaczu. Upewnij się, że połączenie jest solidne i dobrze zaizolowane, najlepiej za pomocą koszulki termokurczliwej. 2. Podłączenie pinu "L" przerywacza do przewodu prowadzącego do przełącznika kierunkowskazów: Następnie weź przewód, który prowadzi do przełącznika kierunkowskazów. Podobnie jak w poprzednim kroku, przygotuj jego końcówkę i podłącz go do pinu oznaczonego jako "L" (lub 49a, LOAD) na przerywaczu. Ponownie, zwróć uwagę na solidność i izolację połączenia. To właśnie przez ten pin przerywacz będzie wysyłał pulsacyjny prąd do żarówek. 3. Podłączenie pinu "E" (masy) do pewnego punktu masowego w pojeździe: To jest często niedoceniany, ale krytyczny krok. Weź przewód masowy (lub przygotuj nowy, jeśli stary jest uszkodzony) i podłącz go do pinu oznaczonego jako "E" (lub 31, -) na przerywaczu. Drugi koniec tego przewodu musi być podłączony do pewnego punktu masowego w pojeździe najlepiej do gołej, metalowej części ramy lub karoserii, używając konektora oczkowego i śruby. Upewnij się, że połączenie jest czyste, wolne od rdzy i mocno dokręcone. Słabe połączenie masowe to najczęstsza przyczyna problemów z miganiem. Po wykonaniu wszystkich połączeń, upewnij się, że przewody są dobrze ułożone i zabezpieczone przed przetarciem czy zwarciem.

1. Ponowne podłączenie akumulatora: Po sprawdzeniu wszystkich połączeń, możesz bezpiecznie podłączyć klemy akumulatora.
2. Testowanie działania kierunkowskazów: Włącz stacyjkę. Włącz lewy kierunkowskaz, a następnie prawy. Obserwuj częstotliwość migania. Powinna być regularna i zgodna z normą (zazwyczaj około 60-120 mignięć na minutę). Sprawdź wszystkie żarówki przednie, boczne i tylne.
3. Obserwacja częstotliwości migania: Jeśli migają zbyt szybko lub zbyt wolno, wróć do sekcji o problemach. Jeśli świecą ciągle, to niemal na pewno problem z masą lub uszkodzony przerywacz.

Najczęstsze problemy po montażu i proste rozwiązania

Nawet przy najlepszych intencjach, czasami po montażu pojawiają się niespodziewane problemy. Nie martw się, większość z nich ma proste rozwiązania. Jeśli kierunkowskazy świecą, ale nie migają, to jest to najczęściej problem z brakiem podłączenia masy (pin E) lub uszkodzeniem samego przerywacza. Sprawdź dokładnie połączenie przewodu masowego do pinu "E" i do ramy pojazdu czy jest czyste, mocne i wolne od korozji. Możesz użyć multimetru do sprawdzenia ciągłości obwodu między pinem "E" a masą pojazdu. Jeśli połączenie jest w porządku, a kierunkowskazy nadal nie migają, prawdopodobnie przerywacz jest uszkodzony i wymaga wymiany. Problem "hyperflashingu" (zbyt szybkiego migania) po zastosowaniu żarówek LED jest bardzo powszechny. Wynika on z tego, że tradycyjne przerywacze termiczne są zaprojektowane do pracy z większym obciążeniem, jakie stwarzają standardowe żarówki. LED-y pobierają znacznie mniej prądu, co dla przerywacza termicznego jest sygnałem, jakby jedna z żarówek się przepaliła, stąd przyspieszone miganie. Rozwiązaniem jest wymiana przerywacza na elektroniczny, dedykowany do LED. Takie przerywacze utrzymują stałą częstotliwość migania, niezależnie od obciążenia. W przypadku całkowitego braku reakcji po podłączeniu, warto przejść przez następującą checklistę diagnostyczną:

• Sprawdzenie zasilania na pinie B: Czy po włączeniu stacyjki pojawia się tam napięcie +12V? Użyj multimetru. Jeśli nie, sprawdź przewód zasilający i bezpiecznik.
• Sprawdzenie masy na pinie E: Czy jest prawidłowe połączenie z masą pojazdu? Sprawdź ciągłość obwodu multimetrem.
• Sprawdzenie połączenia z przełącznikiem (L): Czy przewód z pinu L jest prawidłowo podłączony do przełącznika kierunkowskazów?
• Sprawdzenie bezpiecznika: Czy bezpiecznik odpowiedzialny za obwód kierunkowskazów nie jest przepalony? To często pomijany element, a jest bardzo ważny.

Jeśli bezpiecznik pali się natychmiast po podłączeniu lub włączeniu kierunkowskazów, wskazuje to na zwarcie w instalacji. Najczęściej przyczyną jest uszkodzona izolacja przewodów, która styka się z masą pojazdu, lub błędne podłączenie przewodów (np. +12V bezpośrednio do masy). Musisz dokładnie sprawdzić całą ścieżkę przewodów, od przerywacza, przez przełącznik, aż do samych żarówek, szukając przetarć, zgnieceń czy nieprawidłowych połączeń. To wymaga cierpliwości i dokładności.

Przeczytaj również: Jak podłączyć głośnik do telefonu? Poradnik krok po kroku i triki!

Ciesz się sprawnymi kierunkowskazami i bezpieczną jazdą

Prawidłowo działające kierunkowskazy to podstawa bezpieczeństwa na drodze. Mam nadzieję, że ten poradnik pomógł Ci zrozumieć, jak samodzielnie podłączyć 3-pinowy przerywacz i rozwiązać ewentualne problemy. Pamiętaj, że kluczem do sukcesu jest dokładność, cierpliwość i przestrzeganie zasad bezpieczeństwa. Oto krótka checklista, która pomoże Ci upewnić się, że wszystko zostało wykonane poprawnie:

• Piny B, L, E przerywacza podłączone są do odpowiednich przewodów (zasilanie, przełącznik, masa).
• Wszystkie połączenia są solidne, dobrze zaciśnięte i odpowiednio zaizolowane (konektory, koszulki termokurczliwe).
• Brak luzów w połączeniach, szczególnie na masie.
• Przewody są ułożone w taki sposób, aby nie uległy przetarciu ani uszkodzeniu mechanicznemu.
• Częstotliwość migania jest prawidłowa i stabilna.

Chociaż zachęcam do samodzielnych napraw, są sytuacje, w których warto skorzystać z pomocy profesjonalnego elektryka. Jeśli pomimo zastosowania wszystkich wskazówek problem nadal występuje, nie możesz zlokalizować usterki, lub po prostu nie czujesz się pewnie w diagnostyce skomplikowanych usterek elektrycznych, nie wahaj się oddać pojazdu w ręce specjalisty. Bezpieczeństwo jest najważniejsze, a doświadczony elektryk szybko zdiagnozuje i naprawi problem, zapewniając Ci spokój ducha na drodze.
