Domofon 6-żyłowy: podłącz go sam! Pełny poradnik krok po kroku

Wymiana starego domofonu w bloku na nowy unifon to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane. Szczególnie, gdy mamy do czynienia z wiekową, 6-żyłową instalacją analogową. Ten kompleksowy poradnik krok po kroku przeprowadzi Cię przez cały proces od identyfikacji tajemniczych przewodów w ścianie, przez wybór kompatybilnego urządzenia, aż po finalne podłączenie i rozwiązywanie ewentualnych problemów. Przygotuj narzędzia, bo za chwilę pokażę Ci, jak samodzielnie przywrócić pełną funkcjonalność Twojego domofonu.

Zanim zaczniesz: czy wymiana domofonu w bloku jest dla ciebie?

6-żyłowe instalacje domofonowe to klasyka gatunku, którą spotkasz w większości starszych bloków mieszkalnych, budowanych często w latach 70., 80. czy 90. Mówimy tu o systemach analogowych, często określanych jako "n+1", gdzie "n" oznacza liczbę unifonów w pionie, a "1" to wspólna żyła wywołania. Ich konstrukcja jest stosunkowo prosta, ale wymaga precyzyjnej identyfikacji każdego przewodu, aby nowy unifon działał poprawnie.

Samodzielna wymiana unifonu jest jak najbardziej możliwa, jeśli masz podstawowe narzędzia, odrobinę cierpliwości i chęć nauczenia się czegoś nowego. To świetna okazja, by zaoszczędzić na wizycie fachowca i poczuć satysfakcję z dobrze wykonanej pracy. Jeśli jednak brakuje Ci narzędzi, nie czujesz się pewnie z podstawami elektryki, lub podejrzewasz, że problem może leżeć głębiej na przykład w centrali domofonowej lepiej wezwij doświadczonego elektryka lub serwisanta domofonów. Bezpieczeństwo i prawidłowe działanie instalacji są najważniejsze.

Do pracy będziesz potrzebować kilku podstawowych narzędzi, które ułatwią Ci zadanie:

• Śrubokręt (krzyżakowy i płaski)
• Ściągacz izolacji (lub ostry nożyk)
• Miernik uniwersalny (multimetr) absolutny must-have!
• Próbnik napięcia
• Ewentualnie małe kombinerki
• Taśma izolacyjna

Krok 1: identyfikacja żył w ścianie to klucz do sukcesu

Zanim w ogóle pomyślisz o odkręcaniu czegokolwiek, zrób zdjęcie starego podłączenia! To absolutnie kluczowy krok, którego nie możesz pominąć. Nawet jeśli wydaje Ci się, że zapamiętasz, który kabel gdzie był, w ferworze pracy łatwo o pomyłkę. Dobrej jakości zdjęcie, wykonane z kilku perspektyw, będzie Twoją polisą ubezpieczeniową i niezastąpioną ściągawką podczas podłączania nowego urządzenia.

Kiedy już masz zdjęcie, a stary unifon jest zdemontowany, czas na systematyczne podejście do identyfikacji żył. Polecam metodę "kartki i ołówka". Każdy przewód, który zidentyfikujesz, od razu oznaczaj na kartce, opisując jego funkcję. Możesz też użyć małych kawałków taśmy izolacyjnej z numerkami lub symbolami. To pomoże Ci utrzymać porządek i uniknąć pomyłek, które są najczęstszą przyczyną problemów.

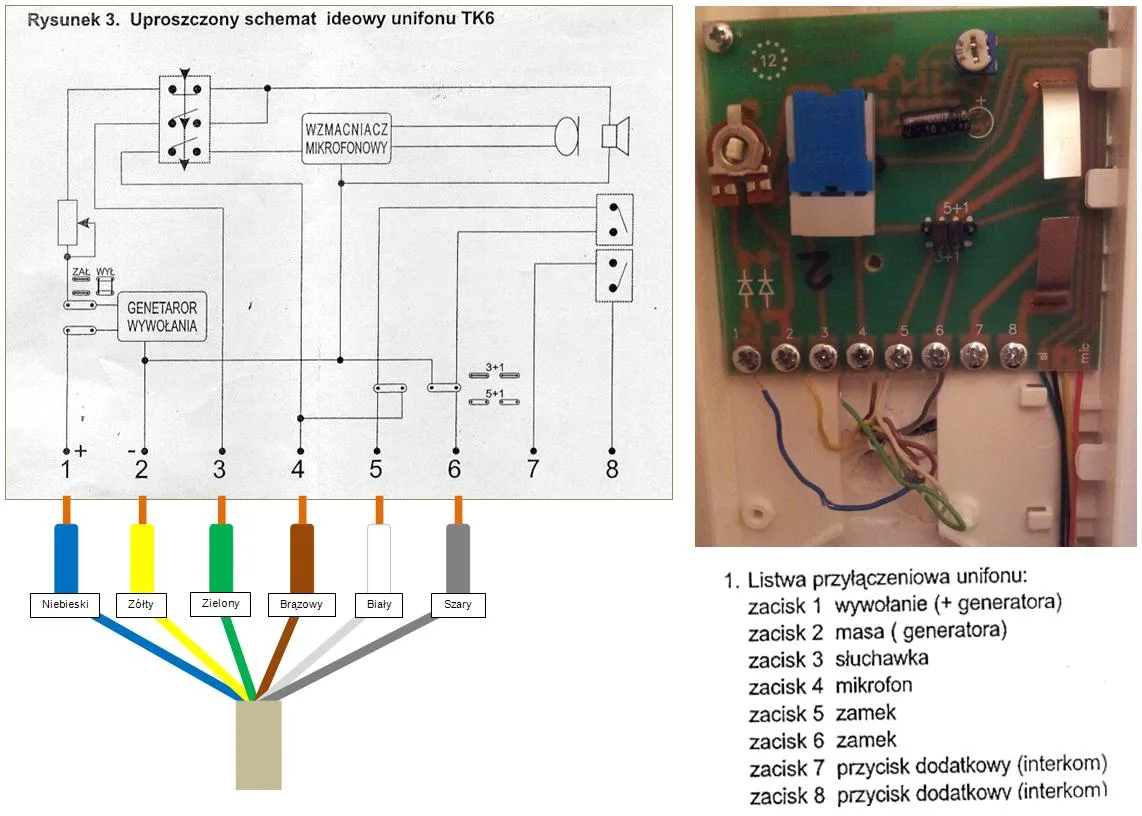

Na zaciskach unifonów producenci stosują różne oznaczenia, ale ich funkcje są zazwyczaj takie same. Oto najczęstsze z nich:

• MU (Mikrofon) żyła odpowiedzialna za przesyłanie Twojego głosu do kasety domofonowej.
• SU (Słuchawka) żyła, którą słyszysz rozmówcę z kasety domofonowej.
• SW (Wywołanie) żyła dzwonka, sygnalizująca, że ktoś dzwoni do drzwi.
• MAS (Masa) wspólna żyła ujemna (-), kluczowa dla działania całego systemu.
• Z1, Z2 (Elektrozaczep) żyły odpowiedzialne za otwieranie drzwi.

Pamiętaj, że czasem spotyka się też oznaczenia cyfrowe (np. 1, 2, 3, 4, 5, 6). Zawsze miej pod ręką instrukcję nowego unifonu to w niej znajdziesz dokładne przyporządkowanie funkcji do konkretnych zacisków.

Teraz przejdźmy do najważniejszego identyfikacji żył za pomocą miernika uniwersalnego:

1. Przygotowanie miernika: Ustaw miernik na pomiar napięcia stałego (DCV), zakres 20V.
2. Znalezienie masy (-): To najważniejszy krok. Podłącz jedną sondę miernika (najczęściej czarną) do dowolnej żyły w ścianie. Drugą sondą (czerwoną) dotykaj kolejnych żył. Szukaj żyły, która po połączeniu z inną da stabilne napięcie (np. 6V, 9V, 12V). Ta żyła, która po podłączeniu do niej czarnej sondy miernika, pozwala na pomiar napięć na pozostałych żyłach, jest najprawdopodobniej masą. Masa to punkt odniesienia dla wszystkich pozostałych sygnałów.
3. Identyfikacja żyły słuchawkowej: Po znalezieniu masy, podłącz do niej czarną sondę miernika. Czerwoną sondą dotykaj kolejnych żył. Żyła słuchawkowa to ta, na której miernik pokaże stałe napięcie rzędu kilku woltów (np. 6-9V DC). Kiedy ktoś z kasety domofonowej zacznie mówić, napięcie na tej żyle będzie się zmieniać.
4. Identyfikacja żyły wywołania (dzwonka): Gdy ktoś zadzwoni do Twojego mieszkania, na tej żyle pojawi się krótkotrwały impuls napięcia. Możesz poprosić sąsiada lub kogoś z domowników o naciśnięcie przycisku dzwonka na panelu zewnętrznym, a Ty będziesz obserwować miernik.
5. Identyfikacja żył elektrozaczepu: Zazwyczaj są to dwie żyły. Jedna z nich często jest mostkowana z masą (o tym za chwilę). Gdy naciśniesz przycisk otwierania drzwi na starym unifonie (jeśli jeszcze działał) lub poprosisz kogoś o jego naciśnięcie w centrali, na tych żyłach pojawi się napięcie.
6. Identyfikacja żyły mikrofonowej: To często najtrudniejsza żyła do zidentyfikowania bez podłączenia. Czasem jest to żyła, która po podłączeniu do masy nie wykazuje żadnego stałego napięcia. Możesz ją zidentyfikować metodą eliminacji lub po prostu podłączyć metodą prób i błędów, gdy już znasz pozostałe.

Krok 2: wybór nowego unifonu na co zwrócić uwagę?

Fundamentalna zasada przy wyborze nowego unifonu jest jedna: musisz kupić unifon analogowy! Wiele nowych bloków wykorzystuje systemy cyfrowe (zazwyczaj 2-żyłowe), które działają na zupełnie innej zasadzie i nie są kompatybilne ze starymi instalacjami 6-żyłowymi. Podłączenie unifonu cyfrowego do analogowej instalacji nie zadziała i może nawet uszkodzić urządzenie lub centralę. Zawsze szukaj informacji o kompatybilności z systemami 4, 5 lub 6-żyłowymi.

Na polskim rynku znajdziesz kilka sprawdzonych modeli unifonów analogowych, które są często kompatybilne z 6-żyłowymi instalacjami:

• Cyfral Smart 5P: Bardzo popularny i uniwersalny model, często wybierany do starszych instalacji.
• Urmet 1131: Kolejny klasyk, ceniony za prostotę i niezawodność.
• Proel PA-456: Dobra alternatywa, również przeznaczona do systemów analogowych.

Zwróć uwagę na to, aby wybrany model był wyraźnie opisany jako przeznaczony do systemów 4, 5 lub 6-żyłowych (lub "analogowy"). Unikaj unifonów oznaczonych jako "cyfrowe" lub "2-żyłowe".

Warto również zwrócić uwagę na dodatkowe funkcje, które mogą zwiększyć komfort użytkowania. Niektóre unifony oferują regulację głośności dzwonka, co jest przydatne, jeśli stary dzwonek był zbyt głośny lub zbyt cichy. Inne posiadają wyłącznik dzwonka, co pozwala na chwilowe wyciszenie domofonu idealne, gdy potrzebujesz ciszy, np. podczas drzemki dziecka. To małe udogodnienia, które mogą znacząco poprawić codzienne korzystanie z urządzenia.

Krok 3: podłączanie nowego domofonu instrukcja krok po kroku

Zanim zaczniesz podłączać przewody do nowego unifonu, upewnij się, że pracujesz ostrożnie. Choć napięcia w domofonie są niskie i zazwyczaj niegroźne, zawsze warto zachować uwagę, aby nie doprowadzić do zwarcia. Sprawdź, czy końcówki przewodów są odpowiednio odizolowane ani za długo (ryzyko zwarcia), ani za krótko (słaby styk).

Jeśli zrobiłeś zdjęcie starego podłączenia, masz teraz idealny scenariusz podłączanie przewodów 1:1. Po prostu odtwórz układ ze zdjęcia, dopasowując funkcje starych zacisków do nowych, kierując się instrukcją nowego unifonu. To najprostsza i najszybsza metoda, która minimalizuje ryzyko błędów.

Jeśli jednak zdjęcie nie jest wystarczająco jasne lub kupiłeś unifon o zupełnie innym układzie zacisków, skorzystaj z notatek, które zrobiłeś podczas identyfikacji żył miernikiem:

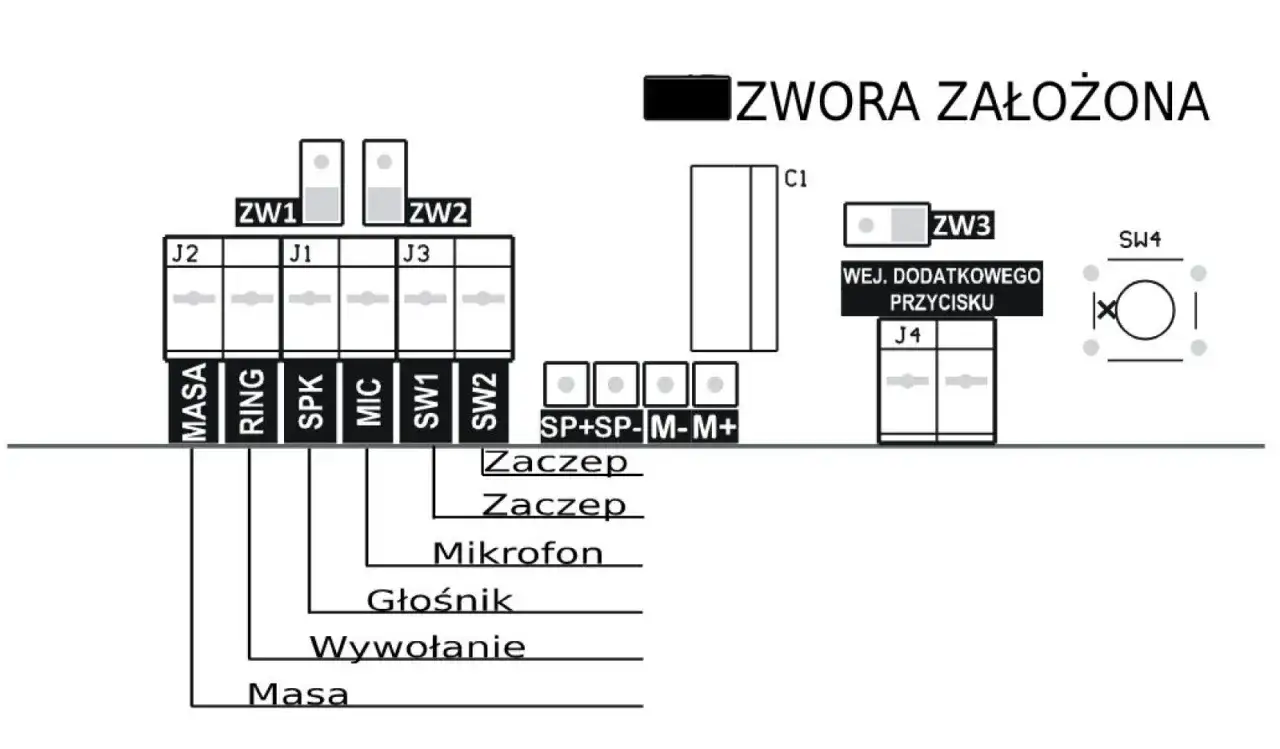

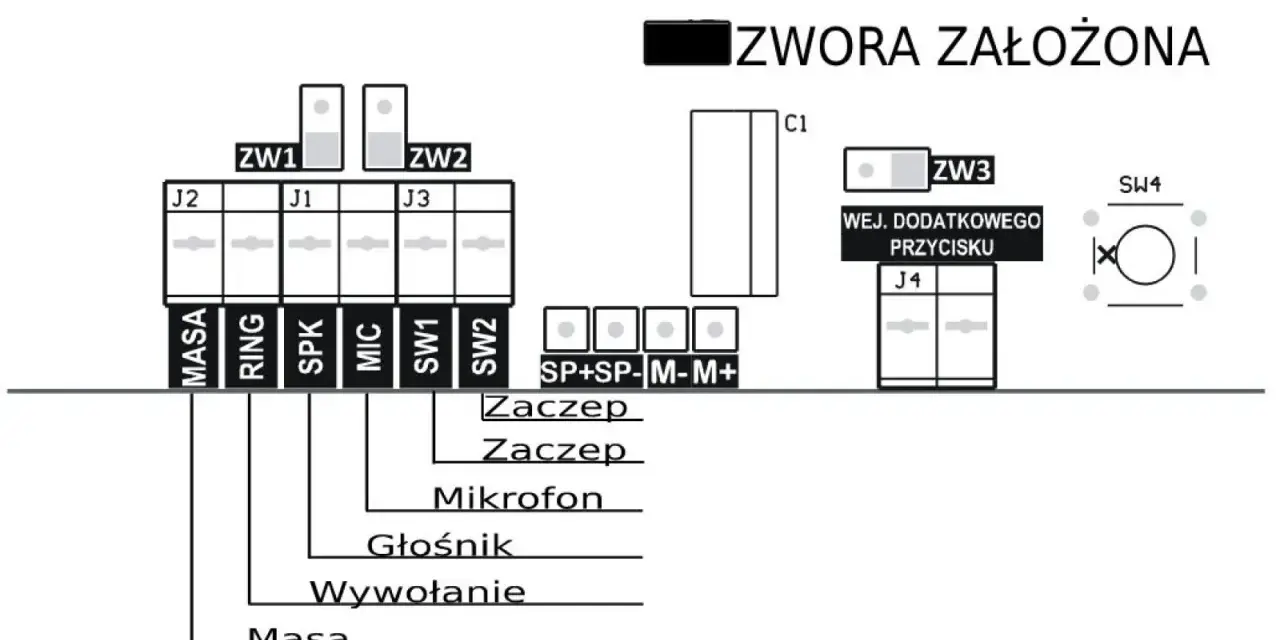

1. Podłącz masę (MAS): To zawsze pierwszy i najważniejszy krok. Podłącz zidentyfikowaną żyłę masy do zacisku oznaczonego jako MAS lub (-). Bez prawidłowo podłączonej masy nic nie zadziała.
2. Podłącz słuchawkę (SU): Zidentyfikowaną żyłę słuchawkową podłącz do zacisku SU.
3. Podłącz mikrofon (MU): Zidentyfikowaną żyłę mikrofonową podłącz do zacisku MU.
4. Podłącz wywołanie (SW): Żyłę dzwonka podłącz do zacisku SW.
5. Podłącz elektrozaczep (Z1, Z2): Zidentyfikowane żyły elektrozaczepu podłącz do zacisków Z1 i Z2.

W kontekście przewodów elektrozaczepu często spotyka się koncepcję mostkowania. Oznacza to, że jedna z żył elektrozaczepu (np. Z2) jest połączona, czyli "mostkowana", z masą (MAS). Dzieje się tak, ponieważ niektóre systemy domofonowe wymagają, aby przycisk otwierania drzwi zwierał obwód do masy, aby aktywować elektrozaczep. Jeśli Twój nowy unifon ma dwa zaciski do elektrozaczepu (Z1, Z2), a w ścianie masz tylko jedną żyłę elektrozaczepu (oprócz masy), to najprawdopodobniej drugą żyłę elektrozaczepu (Z2) będziesz musiał połączyć z masą. Zawsze sprawdź schemat w instrukcji nowego unifonu tam znajdziesz informację, czy takie mostkowanie jest wymagane dla Twojego modelu i systemu.

Krok 4: testowanie i rozwiązywanie problemów co robić, gdy coś nie działa?

Po podłączeniu wszystkich przewodów czas na testowanie. Sprawdź każdą funkcję po kolei:

• Czy słychać dzwonek po naciśnięciu przycisku na panelu zewnętrznym?
• Czy słyszysz rozmówcę w słuchawce?
• Czy rozmówca słyszy Ciebie?
• Czy przycisk otwierania drzwi działa i elektrozaczep reaguje?

Jeśli po podłączeniu nic nie słychać w słuchawce lub rozmówca Cię nie słyszy, najprawdopodobniej doszło do błędnego podłączenia żyły mikrofonowej lub słuchawkowej. Spróbuj zamienić te dwie żyły miejscami. Upewnij się też, że żyła masy jest prawidłowo podłączona bez niej system nie będzie działał.

Brak dzwonka to zazwyczaj sygnał, że źle podłączyłeś żyłę wywołania (SW). Sprawdź jej połączenie z odpowiednim zaciskiem. Czasem zdarza się, że żyła dzwonka jest po prostu uszkodzona lub ma słaby styk, ale najczęściej problem leży w niewłaściwym podłączeniu.

Gdy przycisk otwierania drzwi nie reaguje, a elektrozaczep milczy, problem najczęściej tkwi w zamienionych lub źle podłączonych żyłach elektrozaczepu (Z1, Z2). Upewnij się, że są one podłączone zgodnie ze schematem nowego unifonu, a jeśli wymagane było mostkowanie z masą, sprawdź, czy zostało ono wykonane prawidłowo. Czasem wystarczy zamienić żyły Z1 i Z2 miejscami.

Piski i sprzężenia w słuchawce to częsta dolegliwość starych instalacji analogowych. Mogą wynikać ze złego podłączenia mikrofonu lub słuchawki, ale także z nadmiernej czułości mikrofonu w nowym unifonie. W niektórych modelach na płytce drukowanej unifonu znajdziesz małe potencjometry (śrubki do regulacji), które pozwalają na regulację wzmocnienia lub czułości mikrofonu. Delikatne przekręcanie ich małym śrubokrętem może pomóc wyeliminować piski.

Przeczytaj również: Jak podłączyć domofon Cyfral 2-przewodowy? Poradnik i rozwiązywanie problemów

Twój nowy domofon działa! Co warto zapamiętać na przyszłość?

Gratuluję! Jeśli Twój domofon działa bez zarzutu, wykonałeś kawał dobrej roboty. Na przyszłość warto zapamiętać kilka dobrych praktyk montażowych, które ułatwią życie Tobie i ewentualnym następcom:

• Zawsze rób zdjęcia: Przed demontażem starego urządzenia zawsze, ale to zawsze, zrób zdjęcia podłączenia.
• Dokładnie oznaczaj przewody: Nawet jeśli kolory wydają się logiczne, oznaczaj funkcje poszczególnych żył.
• Sprawdzaj kompatybilność: Zawsze upewnij się, że nowy unifon jest przeznaczony do Twojego typu instalacji (analogowa, 6-żyłowa).
• Korzystaj z instrukcji: Instrukcja nowego unifonu to Twój najlepszy przyjaciel.
• Testuj każdą funkcję: Po podłączeniu przetestuj wszystko, aby mieć pewność, że system działa kompleksowo.

Na koniec ważna uwaga: jeśli po podłączeniu słyszysz w słuchawce rozmowy sąsiadów, to jest to typowe dla starych instalacji analogowych. Niestety, często jest to niemożliwe do wyeliminowania bez interwencji w centrali domofonowej, która znajduje się w piwnicy lub na parterze bloku. Taki problem nie leży w Twoim unifonie, a w konstrukcji całej instalacji i wymagałby modernizacji całego systemu domofonowego w bloku.
