Wymiana domofonu w bloku? Podłącz go sam! Analogowy czy cyfrowy?

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak samodzielnie podłączyć lub wymienić domofon (unifon) w mieszkaniu, szczególnie w bloku. Dowiesz się, jak rozpoznać typ instalacji, prawidłowo podłączyć przewody i rozwiązać najczęstsze problemy, oszczędzając czas i pieniądze.

Zanim zaczniesz: kluczowe informacje przed podłączeniem domofonu

Domofon analogowy czy cyfrowy? Prosty sposób, by rozpoznać swój system

Z mojego doświadczenia wynika, że to podstawowa kwestia, którą musisz rozstrzygnąć na samym początku. Domofony dzielą się na dwa główne typy: analogowe i cyfrowe. Ich rozróżnienie jest kluczowe, ponieważ unifony z jednego systemu nie będą działać w drugim. Najprostszym sposobem na identyfikację jest sprawdzenie liczby przewodów podłączonych do Twojego starego unifonu.

• Jeśli do unifonu podłączone są dwa przewody, niemal na pewno masz do czynienia z systemem cyfrowym. To nowoczesne rozwiązanie, które przesyła wszystkie sygnały (audio, zasilanie, sterowanie) za pomocą zaledwie dwóch żył.
• Jeśli natomiast widzisz cztery, pięć lub sześć przewodów, oznacza to, że Twoja instalacja jest analogowa. W tym systemie każda funkcja (np. słuchawka, mikrofon, dzwonek) ma zazwyczaj swoją oddzielną żyłę.

Pamiętaj, że nawet jeśli unifon wygląda nowocześnie, to liczba przewodów jest decydująca. Wiele bloków z wielkiej płyty, mimo remontów, wciąż korzysta z instalacji analogowych.

Tajemnica instalacji, czyli co oznaczają 2, 4, 5 i 6-żyłowe przewody?

Liczba żył w instalacji domofonowej to nie przypadek każda z nich ma swoje konkretne zadanie. W systemach analogowych, które są bardziej złożone pod tym względem, każda żyła odpowiada za inną funkcję. To trochę jak orkiestra, gdzie każdy instrument ma swoją partię. Z kolei w systemach cyfrowych, dzięki sprytniejszej technologii, wystarczą zaledwie dwie żyły do obsługi wszystkich funkcji.

W systemach analogowych, szczególnie tych 4, 5 czy 6-żyłowych, spotkasz się z następującymi oznaczeniami i funkcjami:

Zrozumienie tych funkcji jest kluczowe, aby prawidłowo podłączyć nowy unifon, niezależnie od kolorów przewodów, które mogą się różnić w zależności od instalacji.

Kluczowe narzędzia i materiały, które musisz mieć pod ręką

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką odpowiednie narzędzia. To podstawa każdego projektu DIY, a w przypadku elektryki gwarancja bezpieczeństwa i skuteczności. Oto lista, którą zawsze mam przy sobie:

• Śrubokręty: Płaski i krzyżakowy (PH1, PH2) przydadzą się do odkręcania obudowy starego unifonu i mocowania nowego.
• Próbnik napięcia (np. miernik uniwersalny): Absolutny must-have! Pozwoli Ci sprawdzić, czy w przewodach na pewno nie ma prądu.
• Ściągacz izolacji: Ułatwi precyzyjne przygotowanie końcówek przewodów.
• Taśma izolacyjna: Do zabezpieczania ewentualnych połączeń lub nieużywanych żył.
• Ewentualnie kostki zaciskowe (Wago): Jeśli będziesz musiał przedłużyć lub połączyć przewody.
• Smartfon z aparatem: Do zrobienia zdjęcia starych podłączeń to Twoja najważniejsza ściągawka!
• Marker lub kawałek taśmy malarskiej: Do opisania przewodów, jeśli zdjęcie nie będzie wystarczająco czytelne.

Wymiana unifonu krok po kroku: kompletny przewodnik

Krok 1: Bezpieczeństwo przede wszystkim jak przygotować instalację do pracy?

Zawsze powtarzam moim klientom: bezpieczeństwo to absolutny priorytet. Praca z instalacją elektryczną bez odpowiedniego przygotowania może być niebezpieczna. Dlatego zanim dotkniesz jakiegokolwiek przewodu, wykonaj te kroki:

1. Odłącz zasilanie: Znajdź w skrzynce bezpieczników bezpiecznik odpowiadający za obwód domofonu w Twoim mieszkaniu (często jest to obwód oświetleniowy lub ogólny) i wyłącz go. Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny bezpiecznik całego mieszkania.
2. Zweryfikuj brak napięcia: Za pomocą próbnika napięcia lub miernika uniwersalnego sprawdź, czy w przewodach wychodzących ze ściany na pewno nie ma prądu. To kluczowy krok, którego nigdy nie wolno pomijać!
3. Przygotuj miejsce pracy: Upewnij się, że masz wystarczająco dużo światła i miejsca do swobodnej pracy.

Krok 2: Demontaż starego urządzenia zrób TO, a unikniesz problemów!

Ten etap jest prosty, ale wymaga precyzji i jednego kluczowego działania, które uratuje Cię przed frustracją. Wielokrotnie widziałem, jak ludzie zapominali o tym kroku i później borykali się z problemami:

1. Otwórz obudowę starego unifonu: Zazwyczaj wystarczy odkręcić jedną lub dwie śrubki, a następnie zdjąć lub podważyć obudowę.
2. Zrób zdjęcie podłączeń: To jest najważniejszy moment! Wykonaj wyraźne zdjęcie, na którym widać, który przewód jest podłączony do którego zacisku. To będzie Twoja mapa drogowa przy podłączaniu nowego unifonu. Zrób kilka zdjęć z różnych perspektyw, aby mieć pewność.
3. Oznacz przewody (opcjonalnie, ale zalecane): Jeśli na zdjęciu kolory lub oznaczenia zacisków są słabo widoczne, użyj markera lub taśmy izolacyjnej, aby opisać funkcje poszczególnych żył (np. "masa", "słuchawka", "mikrofon") lub ich numery zacisków.
4. Odkręć przewody: Delikatnie odkręć śrubki zacisków i wyjmij przewody.
5. Zdemontuj stary unifon: Odkręć śruby mocujące unifon do ściany i zdejmij go.

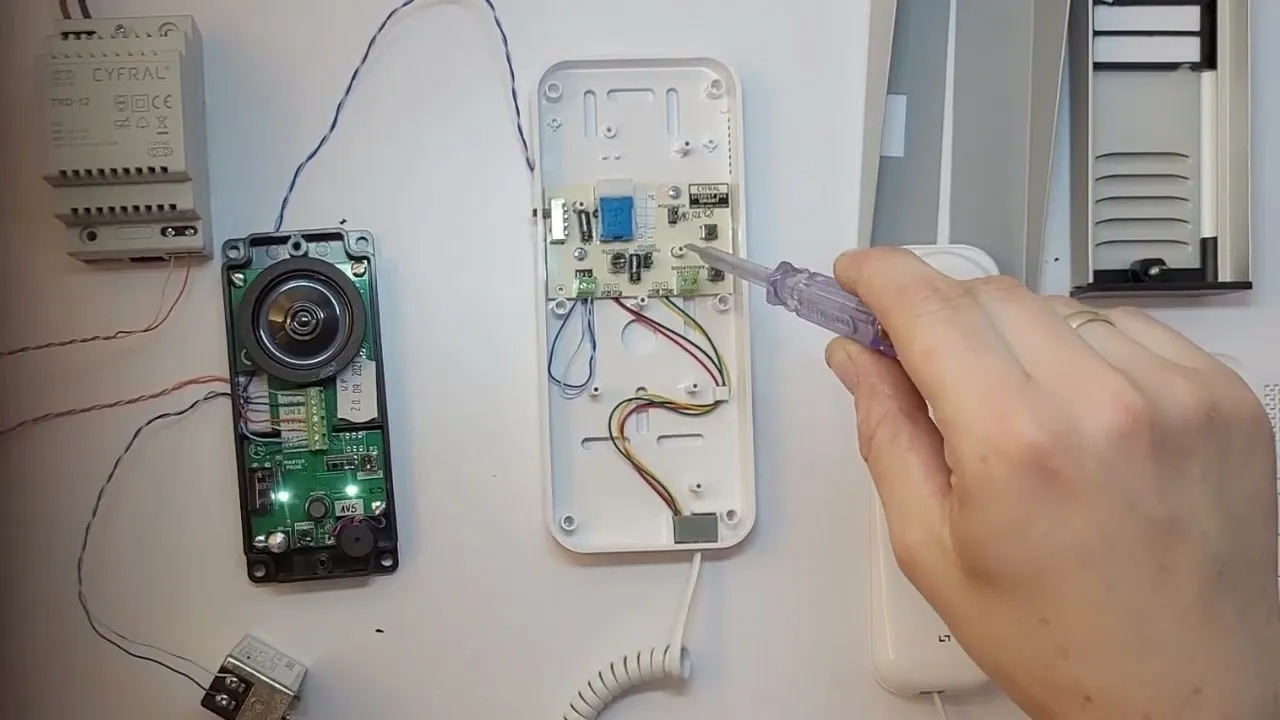

Krok 3: Identyfikacja żył jak rozszyfrować kable i odczytać schemat?

Mając zdjęcie starego podłączenia i wiedzę o funkcji poszczególnych żył (z sekcji "Tajemnica instalacji"), możesz teraz zidentyfikować, który kabel jest za co odpowiedzialny. Pamiętaj, że kolory przewodów mogą się różnić w zależności od instalacji i producenta, dlatego nie polegaj wyłącznie na nich. Zawsze najważniejsze jest dopasowanie funkcji do odpowiednich zacisków w nowym unifonie, zgodnie z jego instrukcją obsługi. Porównaj swoje zdjęcie ze schematem w instrukcji nowego unifonu. Zazwyczaj producenci oznaczają zaciski podobnymi symbolami (np. MIC, SPK, GND, RING, Z1/Z2).

Krok 4: Konfiguracja nowego unifonu, czyli magia zworek i przełączników

Nowy unifon, zwłaszcza cyfrowy, często wymaga wstępnej konfiguracji, zanim zacznie działać prawidłowo. To jak ustawienie radia na odpowiednią częstotliwość. Zawsze zapoznaj się z instrukcją obsługi nowego urządzenia to Twój najlepszy przyjaciel na tym etapie!

• Systemy cyfrowe: W tych systemach musisz zaprogramować numer swojego mieszkania. Może to odbywać się za pomocą małych zworek (jumperów) na płytce drukowanej unifonu, które ustawiasz w odpowiedniej pozycji, lub elektronicznie, naciskając sekwencję przycisków. Bez tego domofon nie będzie wiedział, do którego mieszkania ma dzwonić.
• Systemy analogowe: Niektóre unifony analogowe również posiadają zworki konfiguracyjne, które mogą wpływać na głośność dzwonka, czułość mikrofonu lub sposób działania elektrozaczepu. Upewnij się, że są ustawione zgodnie z zaleceniami producenta i specyfiką Twojej instalacji.

Krok 5: Podłączenie przewodów i montaż finał Twojej pracy

To moment, w którym Twoja praca zaczyna nabierać kształtów. Postępuj zgodnie z instrukcjami, a sukces masz gwarantowany:

1. Przygotuj przewody: Jeśli końcówki przewodów są uszkodzone lub zbyt krótkie, użyj ściągacza izolacji, aby przygotować nowe, czyste końcówki o długości około 0,5-1 cm.
2. Podłącz przewody: Zgodnie ze zdjęciem starego podłączenia i instrukcją nowego unifonu, podłącz zidentyfikowane żyły do odpowiednich zacisków. Upewnij się, że przewody są dobrze dokręcone i nie ma luźnych połączeń.
3. Zamontuj unifon: Przymocuj nowy unifon do ściany za pomocą śrub. Upewnij się, że jest stabilny i równo zamontowany.
4. Test wstępny: Przed założeniem obudowy, włącz zasilanie (bezpiecznik). Sprawdź, czy unifon reaguje na dzwonienie z bramy/drzwi wejściowych, czy słyszysz rozmówcę i czy możesz otworzyć drzwi.
5. Załóż obudowę: Jeśli wszystko działa prawidłowo, załóż obudowę unifonu i dokręć śrubki.
6. Test końcowy: Wykonaj pełny test zadzwoń do siebie z dołu, sprawdź rozmowę, dzwonek i otwieranie drzwi.

Podłączanie domofonu w bloku: systemy i ich specyfika

Systemy analogowe (4/5/6 żył): Rozszyfrowujemy oznaczenia MIC, SPK, SW i MASA

W blokach mieszkalnych, zwłaszcza tych starszych, systemy analogowe są nadal bardzo powszechne. Jak już wspomniałem, charakteryzują się one większą liczbą przewodów zazwyczaj 4, 5 lub 6. Każdy z tych przewodów ma swoje unikalne zadanie, co sprawia, że podłączenie wymaga precyzji. Przewód Masa (GND) jest wspólnym punktem odniesienia dla wszystkich sygnałów. Słuchawka (SPK) odpowiada za dźwięk, który słyszysz, a Mikrofon (MIC) za to, co mówisz. Wywołanie (RING/SW) to sygnał dzwonka, a Elektrozaczep (Z1/Z2) to przewody, które po naciśnięciu przycisku otwierają drzwi. Ważne jest, aby te funkcje były prawidłowo przypisane do odpowiednich zacisków w unifonie, zgodnie z jego instrukcją.

Pamiętaj, że w systemach analogowych każda żyła ma swoje ściśle określone zadanie. Błędne podłączenie nawet jednego przewodu może skutkować nieprawidłowym działaniem całego unifonu lub jego części.

Często w blokach mieszkalnych część żył jest wspólna dla wszystkich lokatorów, co dodatkowo komplikuje sprawę, jeśli nie masz schematu. Dlatego tak ważne jest zdjęcie starego podłączenia!

Systemy cyfrowe (2 żyły): Jak poprawnie zaprogramować numer mieszkania?

Systemy cyfrowe to przyszłość domofonii i są standardem w nowym budownictwie. Ich główną zaletą jest prostota instalacji wystarczą tylko dwie żyły, które przesyłają zarówno zasilanie, jak i wszystkie dane (audio, sterowanie). Jednak ta prostota ma swoją cenę: konieczność programowania. Każdy unifon w systemie cyfrowym musi "wiedzieć", do którego mieszkania należy. To jak ustawienie numeru telefonu dla konkretnego aparatu.

Programowanie numeru mieszkania odbywa się zazwyczaj na dwa sposoby:

• Za pomocą zworek (jumperów): Na płytce unifonu znajdują się małe piny i zworki, które należy odpowiednio ustawić, aby zakodować numer mieszkania. Instrukcja producenta zawsze zawiera tabelę z odpowiednimi kombinacjami.
• Elektronicznie (za pomocą przycisków): Niektóre modele umożliwiają programowanie poprzez naciśnięcie odpowiedniej sekwencji przycisków na unifonie. Zazwyczaj wymaga to wejścia w tryb programowania i wprowadzenia numeru mieszkania.

Brak prawidłowego zaprogramowania numeru mieszkania jest najczęstszą przyczyną niedziałania unifonu cyfrowego po podłączeniu. Zawsze sprawdź to w pierwszej kolejności!

Najpopularniejsi producenci w Polsce (Urmet, Cyfral, Laskomex) na co zwrócić uwagę?

Na polskim rynku domofonów spotkasz systemy wielu producentów. Znajomość marki istniejącego systemu może być bardzo pomocna przy doborze nowego unifonu, ponieważ niektórzy producenci stosują własne standardy, co wpływa na kompatybilność. Oto najpopularniejsze marki, z którymi ja najczęściej się spotykam:

• Urmet: Bardzo popularny producent, oferujący zarówno systemy analogowe, jak i cyfrowe. Często spotykany w blokach.
• Laskomex: Polski producent, również z dużą bazą instalacji, zwłaszcza w starszych budynkach.
• Cyfral: Kolejna polska firma, znana z solidnych i szeroko rozpowszechnionych systemów.
• Elfon, ACO, Radbit: Inni producenci, których systemy również można spotkać w polskich blokach.

Wybierając nowy unifon, zawsze staraj się sprawdzić, czy jest on kompatybilny z systemem zainstalowanym w Twoim budynku. Czasami unifony różnych producentów są ze sobą kompatybilne w ramach tego samego typu systemu (analogowy/cyfrowy), ale zawsze warto to zweryfikować, aby uniknąć problemów.

Pomocy, nie działa! 5 najczęstszych problemów po podłączeniu domofonu

Po podłączeniu nowego unifonu może się zdarzyć, że coś nie działa tak, jak powinno. Nie panikuj! Wiele problemów da się rozwiązać samodzielnie. Oto najczęstsze usterki, z którymi się spotykam, i sposoby ich diagnozowania.

Problem 1: W unifonie panuje głucha cisza gdzie szukać przyczyny?

To jeden z najczęstszych problemów. Dzwonisz z dołu, a w unifonie cisza, nie słychać dzwonka ani rozmówcy. Gdzie szukać przyczyny?

• Zły dobór unifonu: Upewnij się, że kupiłeś unifon odpowiedni do Twojego systemu (analogowy do analogowego, cyfrowy do cyfrowego). To najczęstsza przyczyna!
• Brak zasilania: Sprawdź, czy bezpiecznik jest włączony. W systemach cyfrowych brak zasilania na linii oznacza całkowitą ciszę.
• Nieprawidłowe podłączenie przewodów zasilających/sygnałowych: Dokładnie sprawdź, czy przewody odpowiedzialne za zasilanie i sygnał (np. Masa i Słuchawka/Mikrofon w analogu, dwie żyły w cyfrowym) są prawidłowo podłączone i dobrze dokręcone.
• Brak konfiguracji (cyfrowy): W systemie cyfrowym upewnij się, że numer mieszkania został prawidłowo zaprogramowany.

Problem 2: Słychać rozmówcę, ale on nie słyszy Ciebie (lub odwrotnie)

Ten problem wskazuje na częściowe działanie systemu audio. Jeśli Ty słyszysz, a Ciebie nie, lub na odwrót, najczęściej winne są przewody mikrofonu lub słuchawki.

• Zamiana przewodów MIC i SPK (analogowy): W systemach analogowych często dochodzi do zamiany przewodów mikrofonu (MIC) i słuchawki (SPK). Sprawdź swoje zdjęcie i instrukcję, aby upewnić się, że są podłączone do właściwych zacisków.
• Słaby styk: Upewnij się, że przewody MIC i SPK (lub odpowiednie żyły w systemie cyfrowym) są dobrze dokręcone w zaciskach unifonu.
• Uszkodzony mikrofon/głośnik: Rzadziej, ale zdarza się, że sam mikrofon lub głośnik w nowym unifonie jest uszkodzony.

Problem 3: Przycisk otwierania nie zwalnia elektrozaczepu w drzwiach

Kiedy wszystko inne działa, ale drzwi się nie otwierają, problem leży w obwodzie elektrozaczepu.

• Błędne podłączenie przewodów elektrozaczepu (Z1, Z2): Sprawdź, czy przewody odpowiedzialne za elektrozaczep są prawidłowo podłączone do zacisków oznaczonych jako Z1/Z2 lub podobnie w Twoim unifonie.
• Brak mostka (zworki): Niektóre unifony analogowe wymagają założenia specjalnego mostka (zworki) pomiędzy dwoma zaciskami (np. masą a jednym z zacisków elektrozaczepu), aby aktywować funkcję otwierania. Sprawdź instrukcję!
• Uszkodzony przycisk: W rzadkich przypadkach sam przycisk otwierania drzwi w unifonie może być uszkodzony.

Problem 4: Z słuchawki dochodzi denerwujące buczenie lub pisk

Buczenie lub pisk to zazwyczaj sygnał problemów z masą lub zakłóceniami w linii.

• Problemy z linią masy (GND): Upewnij się, że przewód masy (GND) jest prawidłowo podłączony i ma dobry styk. Słabe połączenie masy to najczęstsza przyczyna buczenia.
• Zakłócenia: Czasami zakłócenia mogą pochodzić z innych urządzeń elektrycznych w pobliżu. Sprawdź, czy przewody domofonowe nie biegną zbyt blisko kabli zasilających.
• Niezgodność impedancji: Rzadziej, ale może to być problem z niezgodnością impedancji unifonu z centralą domofonową.

Problem 5: Domofon dzwoni, ale w innym mieszkaniu

To specyficzny i irytujący problem, który wskazuje na błąd w identyfikacji Twojego mieszkania przez system.

• Nieprawidłowe zaprogramowanie numeru mieszkania (cyfrowy): W systemach cyfrowych to niemal zawsze wynik błędnego zaprogramowania numeru mieszkania. Dokładnie sprawdź instrukcję i powtórz proces programowania.
• Zamiana przewodów wywołania (analogowy): W systemach analogowych może to być spowodowane zamianą przewodów wywołania, zwłaszcza jeśli dzwoni do sąsiada.

Przeczytaj również: Jak podłączyć domofon Cyfral 2-przewodowy? Poradnik i rozwiązywanie problemów

DIY czy fachowiec: kiedy warto wezwać specjalistę?

Samodzielna wymiana domofonu to satysfakcjonujące zadanie, ale są sytuacje, kiedy lepiej zaufać doświadczonemu fachowcowi. W końcu nie wszystko da się zrobić samemu, a czasami próba "naprawienia" może pogorszyć sytuację.

Gdy instalacja jest nietypowa lub nie masz żadnego schematu

Jeśli Twoja instalacja domofonowa jest bardzo stara, wygląda na nietypową (np. ma więcej niż 6 żył w analogu lub dziwne kolory przewodów, które nie pasują do żadnych standardów), a Ty nie masz ani zdjęcia starego podłączenia, ani żadnego schematu to jest moment, aby zastanowić się nad wezwaniem specjalisty. Doświadczony technik będzie w stanie zdiagnozować system i prawidłowo podłączyć unifon, nawet w trudnych warunkach.

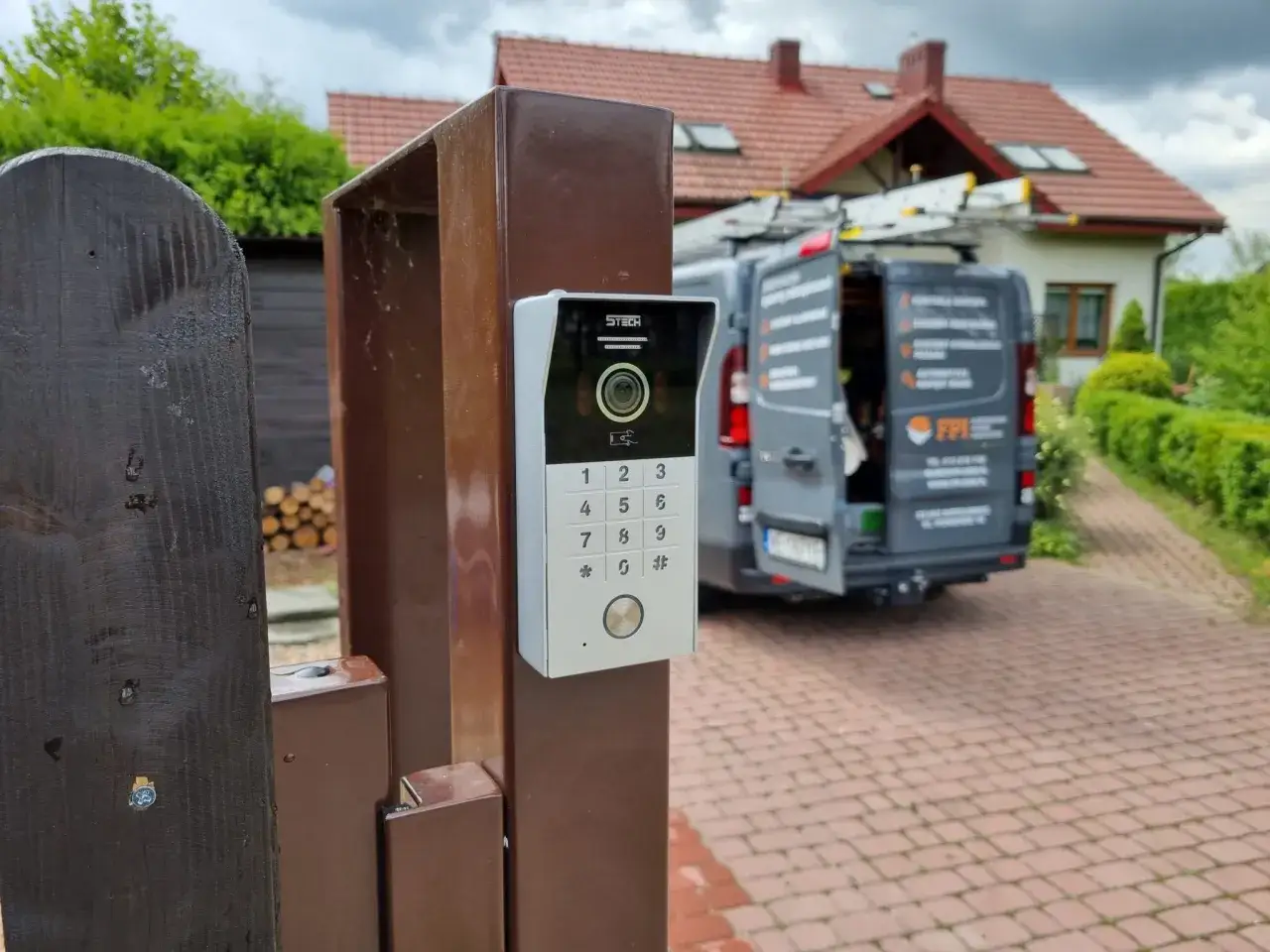

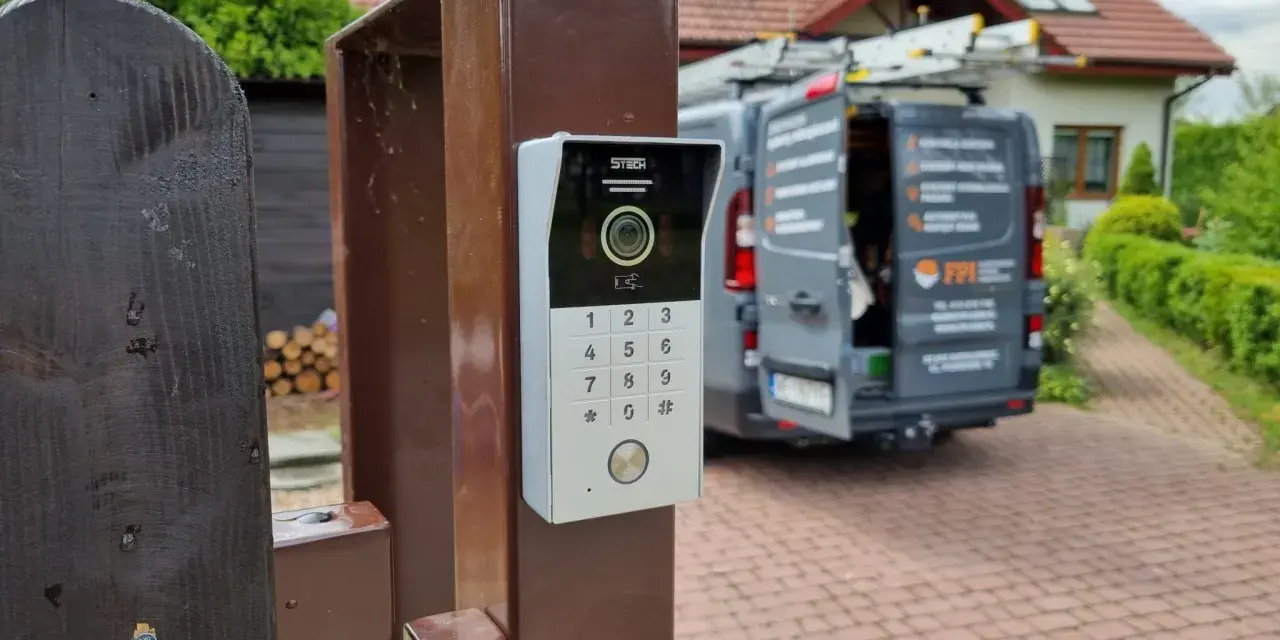

Montaż zaawansowanych systemów: wideodomofony i integracja z automatyką

Wymiana prostego unifonu to jedno, ale jeśli planujesz instalację wideodomofonu, systemu kontroli dostępu, czy integrację domofonu z systemem inteligentnego domu, zdecydowanie polecam skorzystanie z usług profesjonalisty. Te systemy są znacznie bardziej złożone, wymagają często dodatkowego okablowania, konfiguracji sieciowej i specjalistycznej wiedzy. Błąd w takiej instalacji może być kosztowny i trudny do naprawienia.

Kiedy proste metody zawodzą, czyli jak nie pogorszyć sytuacji?

Jeśli wykonałeś wszystkie kroki, sprawdziłeś najczęstsze problemy, a domofon nadal nie działa prawidłowo, lub co gorsza, zauważyłeś, że po Twojej interwencji pojawiły się nowe problemy (np. domofon przestał działać u sąsiada), to jest jasny sygnał, że czas wezwać specjalistę. Dalsze próby mogą doprowadzić do uszkodzenia centrali domofonowej w budynku, co wiąże się z dużo większymi kosztami naprawy. Czasami najszybszym i najbezpieczniejszym rozwiązaniem jest po prostu oddanie sprawy w ręce eksperta.
