Jaki kabel do domofonu? Wybierz idealny i uniknij problemów!

Wybór odpowiedniego kabla do instalacji domofonowej to decyzja, która ma fundamentalne znaczenie dla stabilności i niezawodności całego systemu. Ten artykuł dostarczy Ci praktycznych wskazówek, jak dobrać przewód idealnie dopasowany do Twoich potrzeb, niezależnie od tego, czy instalujesz domofon analogowy, cyfrowy czy wideodomofon.

Dlaczego odpowiedni kabel to podstawa niezawodnego domofonu?

Jako doświadczony instalator, zawsze podkreślam, że kabel to serce każdej instalacji domofonowej. To on odpowiada za przesyłanie sygnału audio, wideo, danych, a także zasilania. Wybór odpowiedniego przewodu to nie jest kwestia oszczędności, lecz inwestycja w stabilność i bezproblemową pracę systemu na lata. Zbyt często widzę, jak klienci próbują zaoszczędzić na okablowaniu, co w dłuższej perspektywie prowadzi do frustracji i dodatkowych kosztów. Pamiętajmy, że raz położony kabel powinien służyć przez długi czas, więc warto poświęcić chwilę na przemyślany wybór.

Co się stanie, jeśli wybierzesz zły przewód? Potencjalne problemy i koszty

Z mojego doświadczenia wynika, że niewłaściwy dobór kabla to jeden z najczęstszych błędów, który może prowadzić do szeregu uciążliwych problemów. Nieprawidłowe okablowanie to gwarancja kłopotów, które mogą pojawić się od razu po instalacji lub po kilku miesiącach użytkowania. Oto najczęstsze z nich:

• Zakłócenia sygnału (audio/wideo): Słaba jakość dźwięku, szumy, przerywane rozmowy, a w przypadku wideodomofonów zniekształcony, migający lub całkowicie zanikający obraz. To chyba najbardziej irytująca konsekwencja złego kabla.
• Spadki napięcia: Jeśli kabel jest zbyt cienki lub zbyt długi, napięcie na końcu linii może być niewystarczające do prawidłowego działania urządzenia. Skutkuje to niestabilną pracą, brakiem zasilania lub problemami z otwieraniem elektrozaczepu.
• Brak zasilania lub niestabilna praca: Urządzenia mogą się wyłączać, resetować lub w ogóle nie uruchamiać, ponieważ nie otrzymują wystarczającej mocy.
• Awarie i uszkodzenia sprzętu: Niestabilne napięcie i prąd mogą prowadzić do przeciążeń i uszkodzeń delikatnej elektroniki domofonu lub wideodomofonu.
• Konieczność wymiany całej instalacji: W najgorszym scenariuszu, gdy problemy są permanentne i niemożliwe do usunięcia, jedynym rozwiązaniem jest wymiana całego okablowania. To generuje dodatkowe koszty (zakup nowego kabla, robocizna) i mnóstwo straconego czasu.
• Trudności z rozbudową: Brak zapasowych żył lub niewłaściwy typ kabla uniemożliwia łatwą rozbudowę systemu o dodatkowe funkcje czy unifony, co jest częstym błędem, o którym wspominałem już wcześniej.

Analogowy, cyfrowy czy wideo? Jak typ systemu determinuje rodzaj okablowania

Typ domofonu, który zamierzasz zainstalować, jest kluczowy przy wyborze odpowiedniego okablowania. Każdy z nich ma swoje specyficzne wymagania, które musimy spełnić, aby system działał bez zarzutu.

Dla domofonów analogowych zazwyczaj potrzebujemy kabli wielożyłowych, takich jak popularne YTDY. Standardowo stosuje się tu formułę "n+1" lub "n+4", gdzie "n" oznacza liczbę unifonów. Oznacza to, że dla jednego unifonu często potrzebujemy minimum 4-6 żył, a w przypadku bardziej rozbudowanych systemów z dodatkowymi funkcjami, liczba ta może wzrosnąć. Przewody YTDY o przekroju żyły 0,5 mm² lub 0,8 mm² są tutaj najczęściej wybierane.

Domofony cyfrowe są znacznie mniej wymagające pod względem liczby żył. Większość systemów cyfrowych, w tym popularne dwużyłowe, potrzebuje zaledwie dwóch przewodów do transmisji danych i zasilania. To znacznie upraszcza instalację. W tych systemach coraz częściej stosuje się skrętkę komputerową (np. UTP kat. 5e), która zapewnia lepszą jakość transmisji danych i jest bardziej odporna na zakłócenia, co jest kluczowe dla stabilności sygnału cyfrowego.

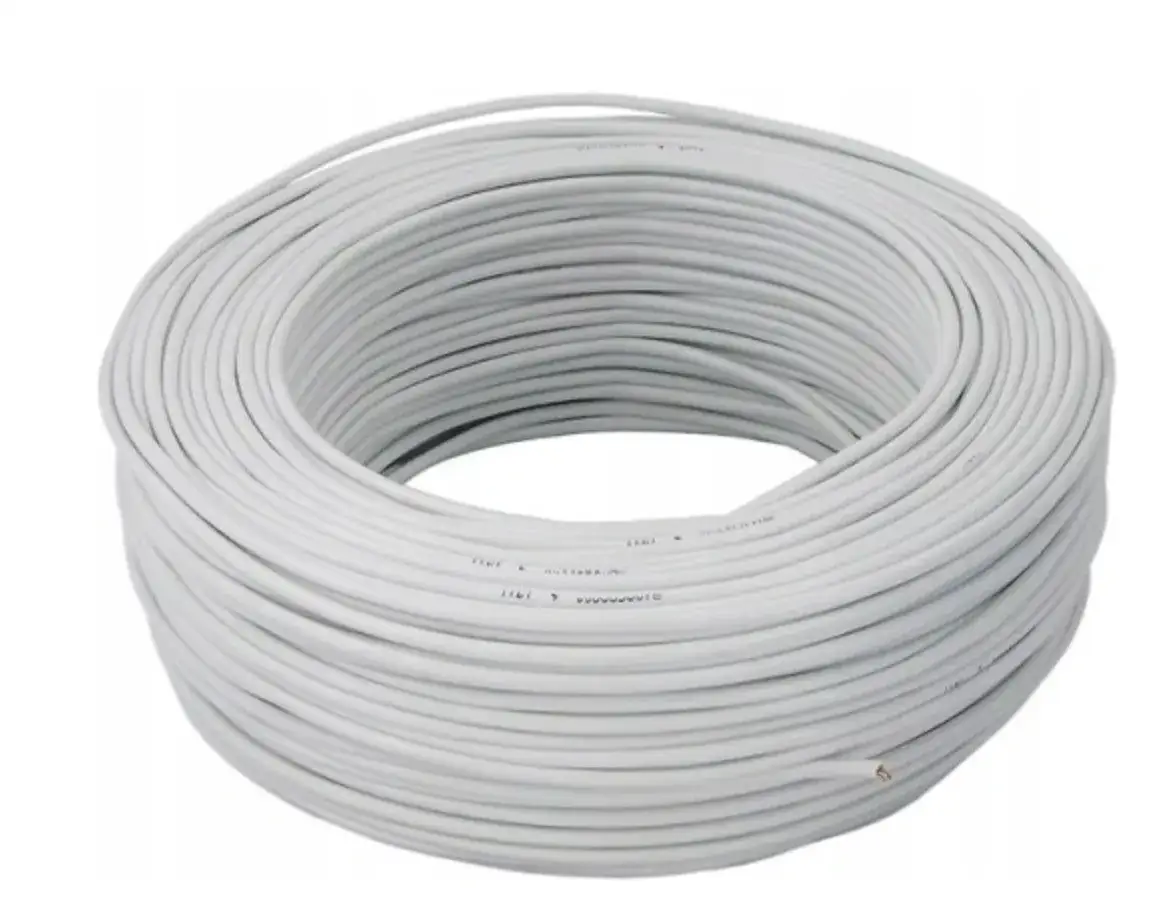

Jaki kabel YTDY wybrać do domofonu analogowego?

Ile żył naprawdę potrzebujesz? Rozszyfrowujemy schematy połączeń

W przypadku domofonów analogowych, liczba żył w kablu to często temat, który budzi najwięcej pytań. Z mojego doświadczenia wynika, że zawsze lepiej mieć kilka żył zapasowych niż ich brakować. Minimalna liczba żył dla prostego systemu analogowego (kaseta zewnętrzna + jeden unifon) to zazwyczaj 4, ale ja osobiście rekomenduję 6. Dlaczego? Bo nigdy nie wiadomo, kiedy będziesz chciał dodać drugą bramkę, dodatkowy przycisk czy inną funkcję. Standardowo, dla domofonów analogowych, stosuje się kable YTDY.

Oto przykłady, jak liczba żył może się kształtować:

• System prosty (1 unifon, otwieranie furtki): Minimum 4 żyły (2x audio, 2x zasilanie/sterowanie ryglem). Rekomenduję 6 żył, aby mieć zapas.
• System z dodatkowym przyciskiem (np. do otwierania bramy): Potrzebne są dodatkowe żyły do sterowania bramą. Zazwyczaj 6-8 żył.
• System wielorodzinny (np. 4 unifony): Tutaj liczba żył rośnie. Stosuje się schematy "n+1" (gdzie n to liczba unifonów plus jedna wspólna żyła) lub "n+4" (gdzie n to liczba unifonów plus 4 żyły wspólne). Dla 4 unifonów może to być nawet 8-12 żył, w zależności od systemu.
• Zawsze pozostaw zapas: Nawet jeśli system jest prosty, zawsze warto wybrać kabel z 2-4 żyłami więcej, niż wynika to z podstawowego schematu. To niewielki koszt na etapie zakupu, a ogromna oszczędność w przyszłości, jeśli zajdzie potrzeba rozbudowy lub naprawy.

Grubość ma znaczenie: Kiedy wystarczy 0, 5 mm, a kiedy musisz sięgnąć po 0, 8 mm?

Dla standardowych instalacji w domach jednorodzinnych, gdzie odległość między kasetą zewnętrzną a unifonem nie przekracza 50-70 metrów, przekrój żyły 0,5 mm² jest zazwyczaj wystarczający. Taki kabel bez problemu poradzi sobie z przesyłaniem sygnału audio i zasilaniem elektrozaczepu w typowych warunkach. Jest to najczęściej spotykany i najbardziej ekonomiczny wybór dla większości domowych instalacji.

Jeśli jednak odległość między elementami systemu jest większa niż 50-70 metrów, lub planujesz instalację w budynku wielorodzinnym z wieloma unifonami, konieczne jest zastosowanie przewodów o większym przekroju, np. 0,8 mm² lub nawet 1 mm². Zwiększona grubość żyły minimalizuje spadki napięcia, zapewniając stabilne zasilanie i czysty sygnał nawet na długich dystansach. Ignorowanie tej zasady to prosta droga do niestabilnej pracy domofonu, problemów z otwieraniem drzwi czy zniekształceń dźwięku.

Praktyczna zasada: Zawsze zostawiaj zapasowe żyły na przyszłość

To jedna z moich złotych zasad, którą zawsze powtarzam klientom: zawsze zostawiaj zapasowe żyły w kablu. Wybierz kabel, który ma o 2-4 żyły więcej, niż wynika to z aktualnego schematu połączeń. Dlaczego? Ponieważ nigdy nie wiesz, kiedy zechcesz rozbudować system o dodatkową funkcję np. sterowanie bramą automatyczną, drugi panel wewnętrzny, czy po prostu, gdy jedna z żył ulegnie uszkodzeniu. Wymiana całego kabla w ścianie to ogromny kłopot i koszt, podczas gdy posiadanie zapasowych żył pozwala na szybką i prostą modyfikację lub naprawę. To mała inwestycja, która może zaoszczędzić wiele nerwów w przyszłości.

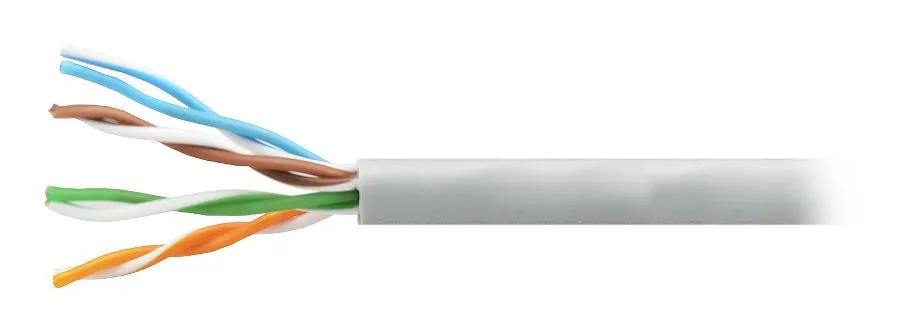

Skrętka komputerowa standard w domofonach cyfrowych i wideo

Dlaczego skrętka UTP kat. 5e to dziś standard w wideodomofonach?

W dzisiejszych czasach, kiedy mówimy o wideodomofonach i zaawansowanych systemach cyfrowych, skrętka komputerowa UTP kat. 5e (lub wyższej) stała się de facto standardem. Jej popularność wynika z niezrównanej wszechstronności i możliwości przesyłania wielu różnych sygnałów jednocześnie. Jednym kablem możemy transmitować sygnał wideo o wysokiej rozdzielczości, czysty dźwięk, dane sterujące, a nawet zasilanie (w systemach IP z PoE). To znacznie upraszcza instalację i redukuje liczbę potrzebnych przewodów, co jest ogromną zaletą w porównaniu do tradycyjnych kabli wielożyłowych. Skrętka zapewnia stabilność i jakość, której wideodomofony po prostu wymagają.

Przewaga skrętki nad tradycyjnymi kablami: Odporność na zakłócenia i jakość sygnału

Porównując skrętkę komputerową z tradycyjnymi kablami YTDY, od razu widać, dlaczego ta pierwsza jest tak ceniona w nowoczesnych systemach. Jej konstrukcja, czyli skręcone pary przewodów, ma kluczowe znaczenie dla odporności na zakłócenia elektromagnetyczne. To przekłada się bezpośrednio na jakość przesyłanego sygnału, co jest szczególnie ważne w wideodomofonach, gdzie liczy się każdy detal obrazu i czystość dźwięku. Poniżej przedstawiam krótkie porównanie:

Zasilanie i dane jednym kablem czy to zawsze możliwe?

Możliwość przesyłania zarówno zasilania, jak i danych jednym kablem to jedna z największych zalet nowoczesnych systemów, szczególnie tych opartych na technologii IP. W przypadku skrętki komputerowej, często spotykamy się z rozwiązaniem Power over Ethernet (PoE), które pozwala na zasilanie wideodomofonu bezpośrednio z przełącznika sieciowego, eliminując potrzebę prowadzenia dodatkowego kabla zasilającego. Jest to niezwykle wygodne i estetyczne. Jednak nie zawsze jest to możliwe. Systemy dwużyłowe, choć przesyłają zasilanie i dane dwoma żyłami, mają swoje ograniczenia co do odległości i mocy. Zawsze należy sprawdzić specyfikację producenta wideodomofonu niektóre modele mogą wymagać oddzielnego zasilania, zwłaszcza jeśli odległość jest duża, lub gdy potrzebna jest większa moc do sterowania elektrozaczepem. W takich sytuacjach, mimo zastosowania skrętki, może być konieczne doprowadzenie dodatkowego zasilania 12V z zasilacza.

Jak chronić kable domofonowe instalowane na zewnątrz i w ziemi?

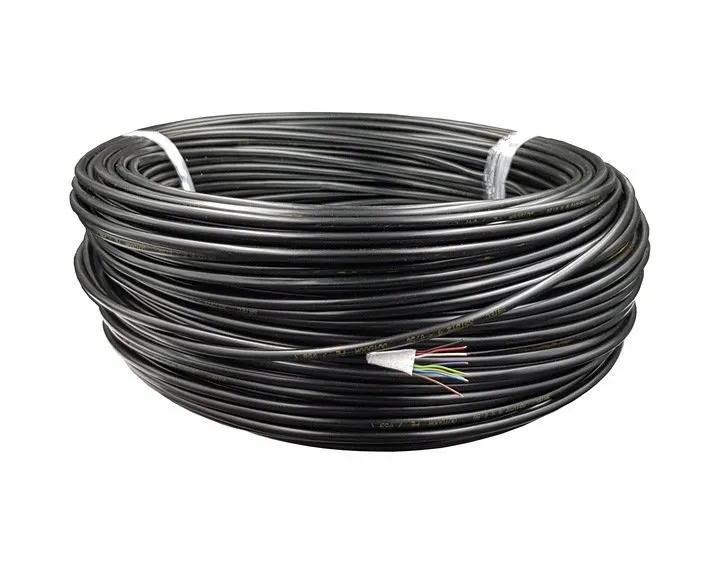

Kable żelowane (ziemne): Kiedy ich zastosowanie jest absolutnie konieczne?

Jeśli planujesz prowadzić kabel domofonowy bezpośrednio w ziemi lub w miejscach, gdzie będzie on narażony na dużą wilgoć, zastosowanie kabli żelowanych (np. XzTKMXpw) jest absolutnie konieczne. Te specjalne przewody są wypełnione żelem, który skutecznie chroni żyły przed wnikaniem wody i wilgoci, co jest kluczowe dla ich długotrwałej niezawodności. Zwykły kabel domofonowy, nawet jeśli jest w otulinie, nie zapewni odpowiedniej ochrony w takich warunkach i szybko ulegnie degradacji. Kable żelowane są droższe, ale ich zastosowanie to gwarancja spokoju na lata, bez obaw o korozję czy zwarcia spowodowane wilgocią.

Tańsza alternatywa: Jak prawidłowo zabezpieczyć zwykły kabel w peszlu?

Jeśli budżet jest ograniczony, a kabel nie będzie prowadzony bezpośrednio w ziemi na bardzo długich odcinkach, można zastosować tańszą alternatywę: zabezpieczenie standardowego kabla domofonowego w rurze osłonowej, czyli popularnym peszlu. Pamiętaj jednak, że to rozwiązanie wymaga precyzji, aby było skuteczne. Oto jak prawidłowo to zrobić:

• Wybierz odpowiedni peszel: Użyj peszla o odpowiedniej średnicy, najlepiej karbowanej rury dwuściennej (np. RHDPE), która jest wytrzymała i odporna na zgniatanie. Peszl powinien być przeznaczony do zastosowań zewnętrznych lub ziemnych.
• Zapewnij szczelność: Kluczowe jest, aby peszel był szczelny na całej długości. Unikaj łączeń, a jeśli są konieczne, użyj specjalnych muf uszczelniających.
• Zabezpiecz końcówki: Końcówki peszla, tam gdzie wychodzi z niego kabel, powinny być zabezpieczone przed wnikaniem wody. Można to zrobić za pomocą specjalnych zaślepek lub uszczelnić silikonem.
• Unikaj ostrych zagięć: Prowadź peszel w sposób, który minimalizuje ostre zagięcia, aby nie uszkodzić kabla wewnątrz.
• Zapewnij drenaż: Jeśli peszel jest prowadzony pod ziemią, zadbaj o to, aby ewentualna woda, która dostanie się do środka, mogła swobodnie odpłynąć. Można to osiągnąć, układając peszel z niewielkim spadkiem.

Uniknij zalania i uszkodzeń mechanicznych kluczowe zasady montażu

Niezależnie od tego, czy używasz kabla żelowanego, czy zabezpieczasz go w peszlu, istnieją ogólne zasady montażu, które pomogą uniknąć problemów z zalaniem i uszkodzeniami mechanicznymi:

• Głębokość zakopania: Kable prowadzone w ziemi powinny być zakopane na odpowiedniej głębokości (zazwyczaj minimum 70 cm), aby chronić je przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych) i wpływem mrozu.
• Oznakowanie trasy: Zawsze oznaczaj trasę kabla (np. za pomocą taśmy ostrzegawczej), aby w przyszłości uniknąć przypadkowego przekopania.
• Unikanie ostrych krawędzi: Chroń kabel przed ostrymi krawędziami (np. kamieniami, krawędziami fundamentów), które mogą uszkodzić izolację. W miejscach narażonych na tarcie lub nacisk stosuj dodatkowe osłony.
• Stosowanie odpowiednich złączek: Jeśli musisz łączyć kable na zewnątrz, używaj tylko hermetycznych złączek żelowych lub puszek połączeniowych o odpowiedniej klasie szczelności (IP).
• Zapas długości: Zostaw niewielki zapas długości kabla w puszkach połączeniowych lub w miejscach wejścia do budynku, co ułatwi ewentualne przyszłe naprawy.

Praktyczna checklista: Na co zwrócić uwagę kupując kabel domofonowy?

Miedź vs. CCA (aluminium miedziowane): Jak nie dać się nabrać na podróbki?

To jeden z najważniejszych punktów na mojej liście kontrolnej. Na rynku niestety roi się od kabli, które kuszą niską ceną, ale w rzeczywistości są pułapką. Mówię tu o przewodach CCA (Copper Clad Aluminium), czyli aluminiowych żyłach pokrytych cienką warstwą miedzi. Wyglądają jak miedziane, ale nimi nie są. Kable CCA mają znacznie gorsze właściwości przewodzące, są bardziej kruche i podatne na korozję, co przekłada się na niestabilną pracę, spadki napięcia i krótszą żywotność instalacji.

Zawsze wybieraj kable wykonane z czystej miedzi. Jak je rozpoznać? Możesz delikatnie zeskrobać izolację z żyły jeśli pod spodem jest srebrny kolor, to masz do czynienia z aluminium. Prawdziwa miedź będzie miała jednolity, miedziany kolor na całej grubości. Inwestycja w miedź to inwestycja w niezawodność, która szybko się zwróci, eliminując frustracje związane z awariami.

Oznaczenia na kablach: Jak czytać symbole, by wybrać właściwy produkt?

Oznaczenia na kablach to prawdziwa skarbnica informacji, jeśli tylko wiemy, jak je czytać. Zawsze zwracaj na nie uwagę, bo to one mówią nam o kluczowych parametrach przewodu. Oto najczęściej spotykane symbole i ich znaczenie:

• YTDY: Typowy kabel telekomunikacyjny, najczęściej stosowany w domofonach analogowych. Litery oznaczają: Y izolacja polwinitowa, TD telekomunikacyjny do instalacji wewnętrznych, Y powłoka polwinitowa.
• XzTKMXpw: Oznaczenie kabla ziemnego, żelowanego. X izolacja polietylenowa, zTKM kabel telekomunikacyjny z żyłami skręconymi w parę, X powłoka polietylenowa, pw wypełnienie wodoszczelne (żel).
• UTP kat. 5e / kat. 6: Uniwersalna skrętka komputerowa (Unshielded Twisted Pair nieekranowana skrętka). Kat. 5e to minimum dla wideodomofonów, kat. 6 oferuje lepsze parametry.
• 2x2x0,5 / 4x2x0,5: Oznacza liczbę par żył i ich przekrój. Np. 2x2x0,5 to dwie pary po dwie żyły o przekroju 0,5 mm² każda. 4x2x0,5 to cztery pary po dwie żyły o przekroju 0,5 mm² każda (czyli 8 żył).
• 0,5 mm² / 0,8 mm² / 1 mm²: Przekrój pojedynczej żyły kabla. Im większa liczba, tym grubsza żyła i mniejsze spadki napięcia.
• Cu: Oznacza, że żyły są wykonane z czystej miedzi (Copper). Zawsze szukaj tego oznaczenia!

Przeczytaj również: Jak otworzyć domofon Fermax kodem? Praktyczny przewodnik krok po kroku

Gdzie odległość ma krytyczne znaczenie: Obliczanie spadków napięcia dla laików

Nie musisz być inżynierem elektrykiem, żeby zrozumieć, że odległość między elementami domofonu ma krytyczne znaczenie dla spadków napięcia. Im dłuższy kabel, tym większy opór stawia on przepływającemu prądowi, co skutkuje obniżeniem napięcia na końcu linii. To zjawisko jest szczególnie ważne w domofonach, gdzie stabilne 12V jest kluczowe dla prawidłowego działania elektrozaczepu czy podświetlenia. Zbyt duży spadek napięcia może sprawić, że elektrozaczep nie otworzy drzwi, a wideodomofon będzie działał niestabilnie.

Dla uproszczenia, przyjmijmy praktyczne zasady, które sprawdzają się w większości instalacji:

Pamiętaj, że są to ogólne wytyczne. W przypadku bardzo rozbudowanych systemów lub wideodomofonów IP, zawsze warto skonsultować się ze specjalistą lub dokładnie sprawdzić zalecenia producenta.

Wybierz idealny kabel do domofonu w 3 prostych krokach

Podsumowując, wybór odpowiedniego kabla do domofonu nie musi być skomplikowany, jeśli podejdziesz do niego metodycznie. Oto trzy proste kroki, które pomogą Ci podjąć właściwą decyzję:

1. Określ typ systemu: Zastanów się, czy instalujesz domofon analogowy (wielożyłowy YTDY), cyfrowy (często 2-żyłowy, skrętka) czy wideodomofon (najlepiej skrętka UTP kat. 5e lub wyższej). To podstawowa informacja, która zawęzi krąg poszukiwań.
2. Zmierz odległość i wybierz przekrój: Zmierz rzeczywistą odległość między kasetą zewnętrzną a panelem wewnętrznym. Dla dystansów do 50-70 metrów wystarczy przekrój 0,5 mm², powyżej tej wartości konieczne jest 0,8 mm² lub 1 mm², aby uniknąć spadków napięcia i zapewnić stabilną pracę.
3. Zadbaj o jakość i zabezpieczenie: Zawsze wybieraj kable z czystej miedzi (oznaczenie Cu) i unikaj tańszych zamienników CCA. Jeśli kabel będzie prowadzony na zewnątrz lub w ziemi, użyj kabla żelowanego (XzTKMXpw) lub solidnie zabezpiecz go w odpowiednim peszlu, pamiętając o pozostawieniu kilku zapasowych żył na przyszłość.
