Jak podłączyć podwójny włącznik światła (3 kable)? Bezpieczny schemat

Wymiana lub podłączenie włącznika światła to jedna z częstszych prac elektrycznych, którą wielu z nas próbuje wykonać samodzielnie. Jednak gdy w puszce instalacyjnej znajdziemy trzy kable, pojawia się pytanie: jak prawidłowo i bezpiecznie podłączyć podwójny włącznik światła? Ten praktyczny przewodnik krok po kroku ma za zadanie rozwiać wszelkie wątpliwości, zapewniając zarówno funkcjonalność, jak i przede wszystkim bezpieczeństwo Twojej instalacji.

Jak podłączyć podwójny włącznik światła z 3 kablami bezpieczny schemat krok po kroku

Poprawne podłączenie włącznika podwójnego jest kluczowe nie tylko dla komfortu użytkowania, ale przede wszystkim dla bezpieczeństwa domowników i całej instalacji elektrycznej. Błędy w podłączeniu mogą prowadzić do poważnych konsekwencji, takich jak zwarcia, które mogą uszkodzić sprzęt, a nawet spowodować pożar. Co gorsza, nieprawidłowo podłączony włącznik stwarza ryzyko porażenia prądem, co jest zagrożeniem dla życia i zdrowia. Dlatego tak ważne jest, aby podejść do tego zadania z pełną odpowiedzialnością i dbałością o detale.

Zanim jednak chwycisz za narzędzia, musimy omówić absolutne podstawy bezpieczeństwa. Pamiętaj, że prąd elektryczny nie wybacza błędów, a Twoje bezpieczeństwo jest priorytetem.

1. Wyłącz zasilanie w skrzynce bezpieczników: To pierwszy i najważniejszy krok. Zawsze wyłączaj główny wyłącznik lub bezpiecznik odpowiadający za obwód, nad którym pracujesz.
2. Upewnij się próbnikiem napięcia o braku prądu: Nigdy nie ufaj tylko wyłącznikowi. Zawsze sprawdź każdy przewód w puszce za pomocą próbnika napięcia. Tylko wtedy masz pewność, że prąd jest odłączony.
3. Używaj izolowanych narzędzi: Wszystkie narzędzia, których używasz do prac elektrycznych, takie jak śrubokręty czy szczypce, muszą posiadać odpowiednią izolację. To dodatkowa warstwa ochrony przed przypadkowym kontaktem z elementami pod napięciem.

Włącznik podwójny, często nazywany również świecznikowym, to niezwykle praktyczne rozwiązanie w wielu domach. Jego głównym zadaniem jest sterowanie dwoma niezależnymi obwodami oświetleniowymi z jednego miejsca. Oznacza to, że możesz na przykład jednym klawiszem włączyć światło główne w pokoju, a drugim oświetlenie dekoracyjne lub osobne sekcje w dużym żyrandolu. Dzięki temu zyskujesz większą kontrolę nad atmosferą i zużyciem energii.

Identyfikacja kabli klucz do poprawnego podłączenia

Zanim przystąpimy do właściwego podłączania, musimy bezbłędnie zidentyfikować, który kabel jest który. To absolutna podstawa, bez której niemożliwe jest bezpieczne i prawidłowe wykonanie pracy. W Polsce obowiązują określone normy kolorystyczne dla przewodów, które znacznie ułatwiają to zadanie, choć w starszych instalacjach możemy spotkać się z pewnymi odstępstwami.

Pierwszym i najważniejszym do zidentyfikowania jest przewód fazowy (L). To on doprowadza napięcie do włącznika. Zgodnie z polskimi normami, przewód fazowy najczęściej ma kolor brązowy lub czarny. W starszych instalacjach możesz natrafić również na przewody w kolorze szarym, czerwonym, a nawet białym. Jego prawidłowa identyfikacja jest kluczowa, ponieważ to właśnie do niego podłączamy wspólny zacisk włącznika.

Pozostałe dwa kable w puszce pod włącznik podwójny to zazwyczaj przewody korespondencyjne (L1, L2). Ich rola polega na przesyłaniu napięcia od włącznika bezpośrednio do poszczególnych punktów świetlnych. To dzięki nim możemy niezależnie sterować dwoma obwodami oświetleniowymi. Kolory tych przewodów mogą być różne, często są to inne kolory niż fazowy, np. szary, czarny (jeśli faza jest brązowa) lub inne. Ich identyfikacja jest równie ważna, aby każda sekcja włącznika sterowała właściwą lampą.

Warto zwrócić uwagę, że w puszce włącznika podwójnego, przy trzech kablach, zazwyczaj brakuje przewodów neutralnego (N) i ochronnego (PE). Dzieje się tak, ponieważ przewody te są prowadzone bezpośrednio do oprawy oświetleniowej, omijając puszkę włącznika. Włącznik potrzebuje jedynie fazy zasilającej i faz wychodzących na lampy. Przewód neutralny (niebieski) i ochronny (żółto-zielony) są niezbędne dla samej lampy, ale nie dla działania włącznika.

Aby bezpiecznie i sprawnie wykonać pracę, będziesz potrzebować kilku podstawowych narzędzi:

• Próbnik napięcia (neonówka lub miernik uniwersalny): Absolutna podstawa do weryfikacji braku prądu.
• Izolowane śrubokręty: Płaskie i krzyżakowe, dopasowane do śrub w zaciskach włącznika.
• Ściągacz izolacji: Ułatwi precyzyjne usunięcie izolacji z końcówek przewodów, bez uszkodzenia żył.
• Szczypce uniwersalne lub kombinerki: Przydatne do formowania końcówek przewodów.

Zanim cokolwiek podłączysz, musisz mieć 100% pewności, że prąd jest wyłączony. Oto jak to zrobić krok po kroku:

1. Udaj się do skrzynki bezpieczników i znajdź bezpiecznik odpowiedzialny za obwód, w którym znajduje się włącznik. Zazwyczaj jest to bezpiecznik oświetleniowy. Wyłącz go. Jeśli nie jesteś pewien, który to, wyłącz główny wyłącznik prądu w całym domu.
2. Wróć do puszki włącznika. Ostrożnie odkręć stary włącznik (jeśli jest) lub wyciągnij przewody z puszki, tak aby mieć do nich swobodny dostęp.
3. Weź próbnik napięcia (neonówkę). Dotknij końcówką próbnika do każdego z trzech przewodów, które wystają z puszki. Jeśli próbnik się nie zaświeci, oznacza to, że w danym przewodzie nie ma napięcia.
4. Sprawdź każdy przewód osobno. Upewnij się, że żaden z nich nie wykazuje obecności prądu. Jeśli próbnik zaświeci się przy którymkolwiek przewodzie, natychmiast wróć do skrzynki bezpieczników i upewnij się, że odpowiedni bezpiecznik jest wyłączony lub wyłącz główny wyłącznik.
5. Dopiero gdy masz pewność, że żaden z przewodów nie jest pod napięciem, możesz przystąpić do dalszych prac.

Schemat podłączenia podwójnego włącznika krok po kroku

Dotarliśmy do najważniejszej części właściwego podłączenia. Jeśli prawidłowo zidentyfikowałeś kable i upewniłeś się, że zasilanie jest odłączone, reszta jest już prostsza i sprowadza się do precyzyjnego wykonania kilku kroków. Pamiętaj, aby pracować spokojnie i dokładnie.

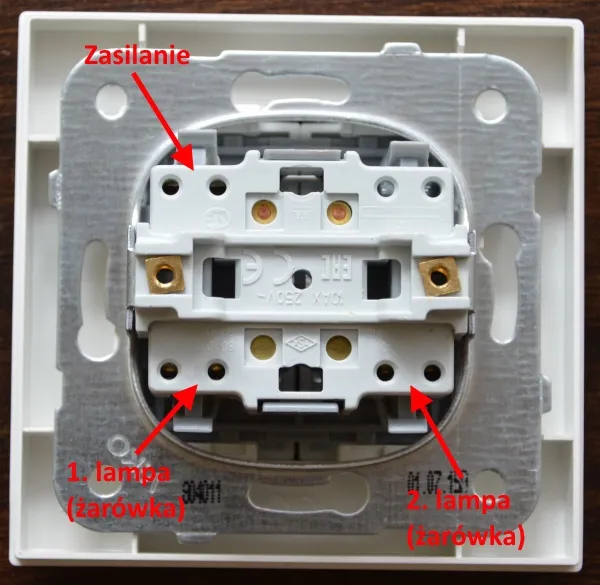

Zacznij od zapoznania się z oznaczeniami na zaciskach nowego włącznika podwójnego. Producenci stosują różne symbole, ale najczęściej spotkasz się z następującymi:

• Zacisk wejściowy fazy zasilającej: Oznaczony jako L, P lub strzałka skierowana do wewnątrz włącznika. To tutaj podłączysz główny przewód fazowy.
• Zaciski wyjściowe na oświetlenie: Oznaczone jako 1, 2, L1, L2 lub strzałki skierowane na zewnątrz włącznika. Do tych zacisków podłączysz przewody prowadzące do poszczególnych lamp.

Zawsze warto sprawdzić instrukcję producenta, aby upewnić się co do konkretnych oznaczeń Twojego modelu włącznika. Teraz podłączymy przewód fazowy zasilający (L). Ten, który zidentyfikowałeś jako doprowadzający napięcie (najczęściej brązowy lub czarny), podłącz do wspólnego zacisku wejściowego włącznika. Zazwyczaj jest to jeden zacisk, często oznaczony jako L lub P. Upewnij się, że przewód jest odpowiednio odizolowany (około 1 cm) i mocno dokręcony w zacisku, tak aby nie było luzów. Luźne połączenia mogą prowadzić do iskrzenia i przegrzewania się.

Następnie zajmiemy się dwoma przewodami wychodzącymi na oświetlenie (L1, L2). Te przewody, które biegną do lamp, podłącz do osobnych zacisków wyjściowych włącznika. Jeden przewód (np. do lampy 1) podłącz do zacisku oznaczonego jako 1 lub L1, a drugi przewód (np. do lampy 2) do zacisku oznaczonego jako 2 lub L2. Tak samo jak wcześniej, zadbaj o odpowiednie odizolowanie i mocne dokręcenie przewodów w zaciskach. To zapewni niezależne sterowanie każdą lampą.

Po podłączeniu wszystkich przewodów, ostrożnie włóż mechanizm włącznika do puszki instalacyjnej. Upewnij się, że przewody są ułożone w taki sposób, aby nie były zgniecione ani napięte. Przykręć mechanizm włącznika do puszki za pomocą śrub montażowych, dbając o to, aby był stabilny i równo osadzony. Na koniec zamontuj ramkę i klawisze włącznika.

Najczęstsze błędy i jak ich unikać

Nawet przy najlepszych chęciach i starannym wykonywaniu instrukcji, zdarzają się pomyłki. Znajomość najczęstszych błędów może pomóc Ci ich uniknąć lub szybko zdiagnozować problem, jeśli coś pójdzie nie tak po włączeniu zasilania.

Jednym z typowych problemów jest sytuacja, gdy działa tylko jeden klawisz włącznika podwójnego. Najczęściej jest to spowodowane błędnym podłączeniem przewodu fazowego zasilającego (L). Zamiast podłączyć go do wspólnego zacisku wejściowego włącznika, został on omyłkowo podłączony do jednego z zacisków wyjściowych. W efekcie, tylko jeden klawisz otrzymuje zasilanie, a drugi pozostaje "martwy". Rozwiązaniem jest ponowne sprawdzenie i prawidłowe podłączenie przewodu fazowego do wspólnego wejścia.

Innym często spotykanym błędem jest sytuacja, gdy jeden klawisz włącza obie lampy naraz. Przyczyną tego jest zazwyczaj mostkowanie zacisków wyjściowych włącznika. Oznacza to, że przewody prowadzące do lamp (L1 i L2) zostały połączone ze sobą wewnątrz włącznika lub w puszce, zamiast być podłączone do oddzielnych zacisków. W rezultacie, naciśnięcie jednego klawisza zasila oba obwody jednocześnie. Należy sprawdzić połączenia i upewnić się, że każdy przewód wychodzący na lampę jest podłączony do osobnego zacisku wyjściowego.

Kiedy wezwać elektryka? Granice samodzielnych prac

Jako Łukasz Wójcik, zawsze podkreślam, że choć wymiana włącznika to jedna z prostszych prac elektrycznych, to istnieją pewne granice, których nie należy przekraczać bez odpowiednich uprawnień i doświadczenia. W Polsce drobne prace modernizacyjne we własnym domu, takie jak wymiana włącznika czy gniazdka, są dopuszczalne. Jednak wszelkie nowe instalacje, ich istotne modyfikacje, czy naprawy wymagające głębszej wiedzy o schematach i bezpieczeństwie powinny być wykonywane przez elektryka z uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Pamiętaj, że wszystkie instalacje elektryczne muszą być zgodne z obowiązującymi przepisami prawa budowlanego i normami technicznymi.

Istnieją sygnały ostrzegawcze i sytuacje, które jednoznacznie wskazują, że powinieneś wezwać profesjonalnego elektryka, nawet jeśli wydaje Ci się, że problem jest drobny:

• Stara instalacja: Jeśli Twoja instalacja ma kilkadziesiąt lat, przewody mogą mieć nietypowe kolory, izolacja może być uszkodzona, a schematy odbiegać od współczesnych norm. Lepiej, aby ocenił to specjalista.
• Nietypowe kolory kabli: Jeśli w puszce znajdziesz kable w kolorach, których nie jesteś w stanie zidentyfikować na podstawie standardowych norm, nie ryzykuj.
• Brak pewności co do identyfikacji przewodów: Jeśli po wszystkich próbach nadal nie jesteś w 100% pewien, który przewód jest fazowy, a które idą do lamp, wezwij elektryka.
• Konieczność modyfikacji instalacji: Jeśli planujesz dodać nowe punkty świetlne, przenieść włącznik w inne miejsce lub w jakikolwiek sposób zmienić istniejącą instalację, to zadanie dla profesjonalisty.
• Iskrzenie, dziwne zapachy lub dźwięki: Jakiekolwiek niepokojące sygnały z instalacji elektrycznej (iskrzenie, zapach spalenizny, buczenie) wymagają natychmiastowej interwencji elektryka.
• Brak odpowiednich narzędzi lub wiedzy: Jeśli nie masz izolowanych narzędzi, próbnika napięcia lub czujesz się niepewnie, lepiej powierzyć pracę komuś, kto ma odpowiednie wyposażenie i doświadczenie.
