Jak podłączyć domofon Cyfral 2-przewodowy? Poradnik i rozwiązywanie problemów

Samodzielne podłączenie domofonu Cyfral dwużyłowego może wydawać się skomplikowane, ale z odpowiednim przewodnikiem staje się zadaniem w zasięgu ręki każdego majsterkowicza. W tym artykule, jako Łukasz Wójcik, przeprowadzę Cię przez cały proces krok po kroku, od przygotowania narzędzi, przez kluczową identyfikację przewodów, aż po konfigurację numeru mieszkania i testowanie, dzięki czemu zaoszczędzisz czas i pieniądze na wizycie fachowca.

Cyfral dwużyłowy: dlaczego to popularne rozwiązanie?

Systemy domofonowe Cyfral, zwłaszcza te dwużyłowe, od lat cieszą się niesłabnącą popularnością w Polsce. Spotykamy je niemal w każdym starszym budownictwie wielorodzinnym, od bloków z wielkiej płyty po kamienice. Ich powszechność wynika przede wszystkim z prostoty i niezawodności, a także z faktu, że umożliwiają one efektywną modernizację starych instalacji domofonowych bez konieczności kosztownej i inwazyjnej wymiany całego okablowania w budynku. To ogromna zaleta, która sprawia, że Cyfral pozostaje pierwszym wyborem dla wielu spółdzielni i wspólnot mieszkaniowych, a także dla indywidualnych mieszkańców.

Zrozumieć technologię cyfrową: jak dwa przewody robią wszystko?

W instalacji dwużyłowej, jak sama nazwa wskazuje, cała komunikacja odbywa się za pomocą zaledwie dwóch przewodów. To fascynujące, jak w prosty sposób te dwie żyły oznaczone jako L+ i L- są w stanie przenosić sygnał wywołania, umożliwiać rozmowę między unifonem a kasetą zewnętrzną, a także przesyłać sygnał otwarcia zamka. Kluczowymi elementami tego systemu są unifon, czyli słuchawka znajdująca się w Twoim mieszkaniu, oraz kaseta elektroniki, czyli panel umieszczony przy wejściu do budynku. To właśnie w nich zachodzi cała magia cyfrowej komunikacji, która pozwala na tak wiele funkcji przy minimalnej liczbie przewodów.

Kompatybilność ze starymi instalacjami: klucz do prostych modernizacji

Jak już wspomniałem, największą zaletą systemów Cyfral dwużyłowych jest ich wyjątkowa kompatybilność z istniejącymi, często bardzo starymi instalacjami. Dzięki temu, jeśli w Twoim bloku jest już domofon Cyfral, wymiana starego, zużytego unifonu na nowy model, taki jak Cyfral Smart 5P czy Cyfral Slim, jest niezwykle prosta. Nie musisz martwić się o dodatkowe kable czy skomplikowane przeróbki. To sprawia, że modernizacja domofonu staje się szybka, łatwa i dostępna dla każdego, kto chce poprawić komfort i bezpieczeństwo swojego mieszkania.

Gotowi do pracy? Przygotowania przed montażem domofonu

Zanim przystąpisz do właściwego montażu, upewnij się, że masz wszystko, co potrzebne. Dobre przygotowanie to połowa sukcesu i gwarancja, że praca pójdzie sprawnie i bez niepotrzebnych przestojów. Pamiętaj, że dokładność na tym etapie pozwoli uniknąć frustracji i potencjalnych problemów w przyszłości.

Lista niezbędnych narzędzi: co musisz mieć pod ręką?

Do podłączenia domofonu Cyfral dwużyłowego nie potrzebujesz specjalistycznego sprzętu. Wystarczą podstawowe narzędzia, które prawdopodobnie masz już w swoim domowym warsztacie:

• Śrubokręt krzyżakowy i płaski: Niezbędne do demontażu starego unifonu, podłączenia przewodów do zacisków i montażu nowego urządzenia.
• Narzędzie do ściągania izolacji: Ułatwi precyzyjne przygotowanie przewodów. Jeśli nie masz, ostry nożyk również się sprawdzi, ale wymaga większej ostrożności.
• Małe kombinerki: Przydatne do precyzyjnego manipulowania przewodami i zaciskania ich w terminalach.
• Wkrętarka: Opcjonalnie, do szybszego i wygodniejszego montażu obudowy unifonu na ścianie.

Identyfikacja komponentów: poznaj swój unifon i kasetę

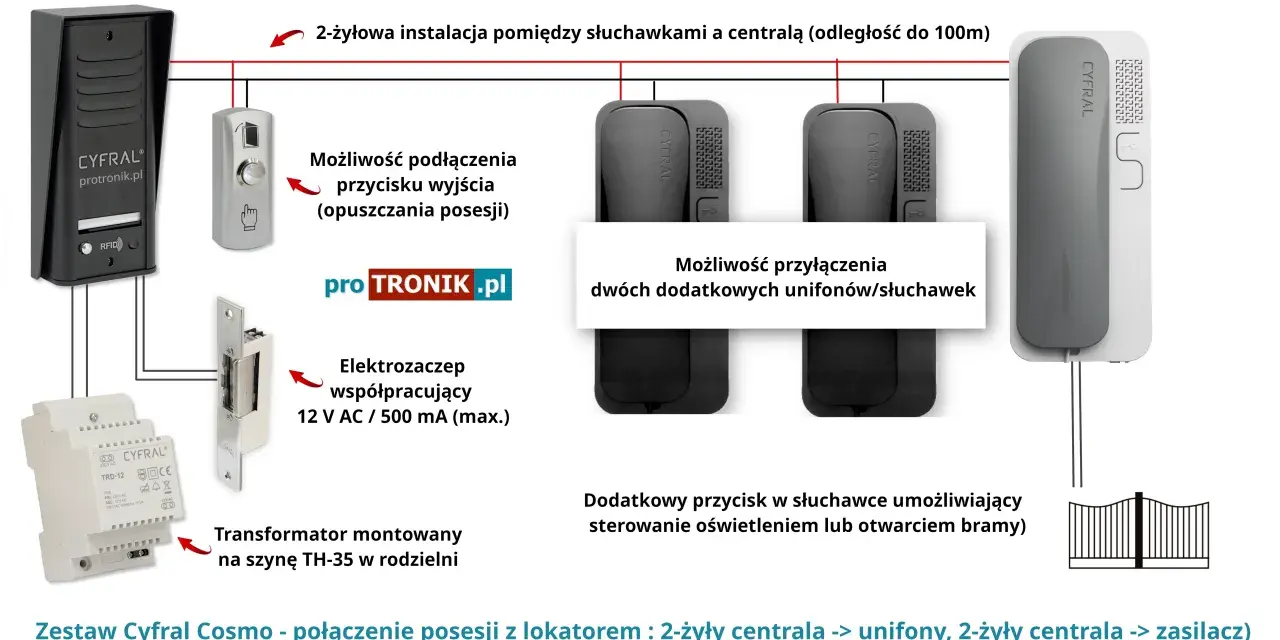

W systemie domofonowym Cyfral kluczowe są dwa elementy: unifon, czyli słuchawka, którą montujesz w mieszkaniu, oraz kaseta elektroniki, czyli panel zewnętrzny znajdujący się przy wejściu do budynku. Warto wiedzieć, że na rynku dostępne są różne modele unifonów dwuprzewodowych Cyfral, takie jak popularne Cyfral Smart 5P czy Cyfral Slim. Zazwyczaj instrukcja podłączenia jest bardzo podobna dla większości modeli, ale zawsze warto rzucić okiem na dołączony schemat, aby upewnić się co do oznaczeń zacisków.

Bezpieczeństwo przede wszystkim: jak uniknąć zwarcia i uszkodzenia sprzętu?

Praca z instalacją elektryczną zawsze wymaga ostrożności. Choć napięcie w systemie domofonowym jest niskie, zawsze istnieje ryzyko zwarcia, które może uszkodzić zarówno unifon, jak i centralę domofonową w budynku. Oto kilka kluczowych wskazówek, aby uniknąć problemów:

• Przed rozpoczęciem pracy zawsze upewnij się, że instalacja jest odłączona od zasilania jeśli to możliwe, wyłącz bezpiecznik domofonu w centrali budynku.
• Prawidłowa identyfikacja polaryzacji (L+ i L-) jest absolutnie kluczowa. Odwrotne podłączenie przewodów to najczęstsza przyczyna niedziałającego domofonu.
• Dokładnie zaizoluj wszystkie odsłonięte przewody, aby zapobiec przypadkowym zwarciom.
• Pracuj spokojnie i precyzyjnie, nie spiesz się.

Podłączamy unifon Cyfral: instrukcja krok po kroku

Przejdźmy teraz do sedna, czyli do fizycznego podłączenia unifonu. Pamiętaj, aby wykonywać każdy krok z należytą starannością, a sukces masz gwarantowany. Cały proces jest naprawdę prosty, jeśli tylko będziesz postępować zgodnie z instrukcją.

1. Krok 1: Demontaż starego unifonu i przygotowanie przewodów

   Jeśli wymieniasz stary unifon, zacznij od jego bezpiecznego demontażu. Odkręć śruby mocujące obudowę do ściany, a następnie ostrożnie odłącz przewody od zacisków. Zwróć uwagę, jak były podłączone to może być cenna wskazówka do podłączenia nowego urządzenia. Po odłączeniu starego unifonu, przygotuj przewody wychodzące ze ściany. Oczyść je z ewentualnych resztek izolacji i, jeśli to konieczne, delikatnie ściągnij około 5-7 mm nowej izolacji z końcówek, aby zapewnić dobry styk.

2. Krok 2: Znalezienie "plusa" i "minusa" najważniejszy moment instalacji

   To jest absolutnie najważniejszy etap całej instalacji. W systemie dwużyłowym Cyfral prawidłowa identyfikacja polaryzacji (L+ i L-) jest kluczowa dla działania domofonu. Jeśli podłączysz przewody odwrotnie, unifon po prostu nie będzie działał nie usłyszysz dzwonka, nie będziesz mógł rozmawiać ani otworzyć drzwi. Musimy więc z całą pewnością ustalić, który przewód to "plus", a który "minus".

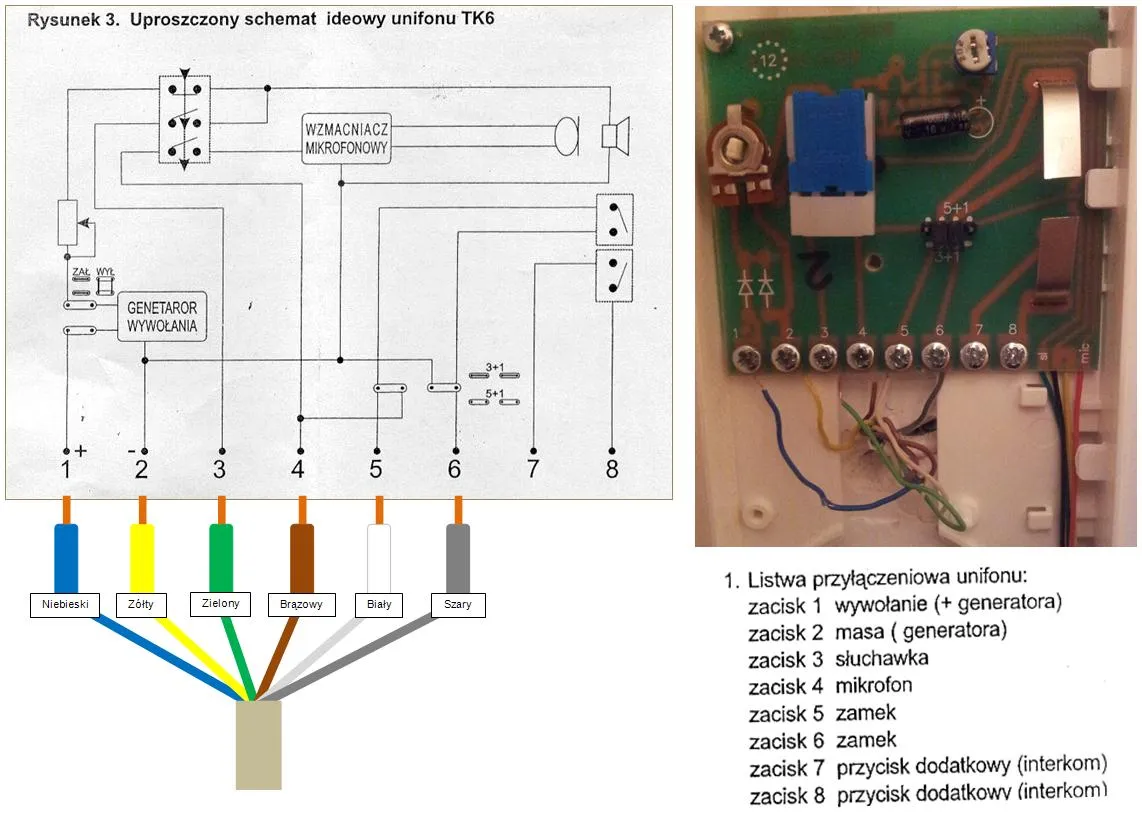

   Metoda z miernikiem: pewny sposób na identyfikację polaryzacji

   Jeśli posiadasz miernik napięcia (woltomierz), to sprawa jest prosta. Podłącz końcówki miernika do przewodów wychodzących ze ściany. Na linii powinno występować stałe napięcie rzędu kilku do kilkunastu woltów (najczęściej około 12V). Jeśli miernik wskaże wartość dodatnią, oznacza to, że czerwona sonda miernika jest podłączona do L+, a czarna do L-. Jeśli napięcie będzie ujemne, po prostu zamień sondy miejscami. W ten sposób precyzyjnie zidentyfikujesz polaryzację.

   Metoda "na próbę": co zrobić, gdy nie masz miernika?

   Brak miernika to nie koniec świata. W takiej sytuacji musisz zastosować metodę "na próbę". Podłącz jeden przewód do zacisku L+ w unifonie, a drugi do L-. Następnie poproś kogoś o wywołanie Twojego mieszkania z panelu zewnętrznego. Jeśli unifon zadziała prawidłowo (zadzwoni, będziesz mógł rozmawiać), to świetnie trafiłeś za pierwszym razem. Jeśli nie zadziała, odłącz przewody i zamień je miejscami. W systemach dwużyłowych, przy prawidłowo ustawionych zworkach, to jedyne dwie możliwości podłączenia, więc prędzej czy później trafisz na właściwą kombinację. Pamiętaj jednak, aby zawsze odłączać przewody przed ich zamianą, aby uniknąć zwarcia.

3. Krok 3: Prawidłowe podłączenie przewodów do zacisków L+ i L- w nowym unifonie

   Gdy już zidentyfikowałeś przewody L+ i L- wychodzące ze ściany, czas na podłączenie ich do nowego unifonu. Wewnątrz obudowy unifonu znajdziesz zaciski śrubowe, również oznaczone jako L+ (linia plus) i L- (linia minus). Włóż zidentyfikowany przewód L+ do zacisku L+ w unifonie i mocno dokręć śrubę, upewniając się, że przewód jest solidnie zamocowany i nie ma luzów. To samo zrób z przewodem L- i zaciskiem L-. Pamiętaj, że zgodność polaryzacji jest absolutnie kluczowa, więc upewnij się, że nie pomyliłeś przewodów.

4. Krok 4: Montaż obudowy unifonu na ścianie

   Po podłączeniu przewodów, delikatnie ułóż je w obudowie unifonu tak, aby nie były zgniecione ani naprężone. Następnie przymocuj obudowę unifonu do ściany za pomocą wkrętów. Zadbaj o estetykę montażu unifon powinien być równo i stabilnie zamocowany. Po zakończeniu montażu obudowy, możesz założyć słuchawkę na widełki. Teraz unifon jest fizycznie zamontowany i podłączony, ale to jeszcze nie koniec musimy go skonfigurować!

Numer mieszkania: jak skonfigurować unifon Cyfral?

Gdzie znaleźć zworki i jak odczytać ich wartości?

Konfiguracja numeru lokalu w unifonach Cyfral odbywa się za pomocą małych zworek konfiguracyjnych (jumperów), które znajdują się na płytce elektronicznej wewnątrz unifonu. Aby się do nich dostać, zazwyczaj trzeba zdjąć przednią obudowę lub otworzyć klapkę serwisową. Zworki są zazwyczaj opisane i mają przypisane wartości liczbowe, działające w systemie binarnym. Najczęściej spotykane wartości to 1, 2, 4, 8, 16, 32, 64, 128. Każda zworka, gdy jest założona, dodaje swoją wartość do sumy, która ostatecznie stanowi numer mieszkania.

Magia systemu binarnego: prosta instrukcja kodowania numeru lokalu

Zasada działania jest bardzo prosta. Aby ustawić numer swojego mieszkania, musisz założyć zworki w taki sposób, aby ich wartości sumowały się do pożądanego numeru. Na przykład, jeśli Twoje mieszkanie ma numer 5, musisz założyć zworki o wartościach 1 i 4 (1 + 4 = 5). Jeśli numer Twojego mieszkania jest wysoki, np. 123, będziesz musiał założyć kombinację zworek, która da tę sumę (np. 64 + 32 + 16 + 8 + 2 + 1 = 123). To trochę jak układanie puzzli, ale z liczbami.

Przykładowe konfiguracje: ustawiamy numer 5, 12 i 35

Aby ułatwić Ci zrozumienie, podam kilka praktycznych przykładów:

1. Dla numeru mieszkania 5: Załóż zworki o wartościach 1 i 4. (1 + 4 = 5)
2. Dla numeru mieszkania 12: Załóż zworki o wartościach 4 i 8. (4 + 8 = 12)
3. Dla numeru mieszkania 35: Załóż zworki o wartościach 1, 2 i 32. (1 + 2 + 32 = 35)

Testujemy domofon: pierwsze uruchomienie i weryfikacja

Po podłączeniu przewodów i skonfigurowaniu numeru mieszkania, nadszedł najważniejszy moment testowanie. Nie pomijaj tego etapu! Dokładna weryfikacja działania domofonu pozwoli Ci upewnić się, że wszystko zostało wykonane poprawnie i urządzenie jest gotowe do użytku.

1. Test połączenia przychodzącego: poproś sąsiada o pomoc

   Najlepszym sposobem na sprawdzenie, czy Twój unifon odbiera połączenia, jest poproszenie sąsiada lub innej osoby o wywołanie Twojego mieszkania z panelu zewnętrznego. Upewnij się, że dzwonek jest słyszalny i że możesz nawiązać rozmowę z osobą stojącą przy drzwiach wejściowych. Jeśli dzwonek nie zadziała, wróć do sekcji o konfiguracji numeru mieszkania i sprawdź polaryzację.

2. Sprawdzenie działania elektrozaczepu: czy drzwi się otwierają?

   Kolejnym kluczowym testem jest sprawdzenie funkcji otwierania drzwi. Podczas rozmowy z osobą przy panelu zewnętrznym, naciśnij przycisk otwierania drzwi w swoim unifonie. Powinieneś usłyszeć charakterystyczne "brzęczenie" elektrozaczepu, a drzwi powinny się otworzyć. Jeśli drzwi się nie otwierają, może to wskazywać na problem z polaryzacją lub z samym elektrozaczepem w centrali domofonowej.

3. Regulacja głośności: dostosuj dzwonek i rozmowę do swoich potrzeb

   Wiele unifonów Cyfral, takich jak Cyfral Smart 5P, posiada potencjometry do regulacji głośności dzwonka i rozmowy. Po przetestowaniu podstawowych funkcji, możesz dostosować te parametry do swoich preferencji. Upewnij się, że głośność rozmowy jest wystarczająca, abyś wyraźnie słyszał rozmówcę, a dzwonek na tyle głośny, abyś go usłyszał w każdym zakątku mieszkania, ale nie na tyle, by był uciążliwy.

Przeczytaj również: Jaki domofon do bloku? Cyfrowy, wideo, IP kompleksowy poradnik

Problemy z domofonem Cyfral? Sprawdź te rozwiązania!

Nawet przy największej staranności, czasem zdarzają się problemy. Nie martw się! W większości przypadków usterki w domofonach Cyfral dwużyłowych są łatwe do zdiagnozowania i usunięcia. Poniżej przedstawiam najczęstsze problemy i ich rozwiązania, które, jako Łukasz Wójcik, widziałem wielokrotnie w swojej praktyce.

• Mój domofon nie dzwoni: co sprawdzić w pierwszej kolejności?

  To najczęstszy problem. W pierwszej kolejności sprawdź dwie rzeczy:

  • Ustawienie numeru mieszkania na zworkach: Upewnij się, że zworki są założone zgodnie z numerem Twojego mieszkania. Błędna konfiguracja to numer jeden na liście przyczyn.
  • Odwrotna polaryzacja (L+ i L-): Jeśli numer jest poprawny, niemal na pewno problemem jest odwrotne podłączenie przewodów. Zamień je miejscami na zaciskach w unifonie.

• Nic nie słyszę lub rozmówca mnie nie słyszy: gdzie szukać przyczyny?

  Problemy z dźwiękiem mogą być frustrujące. Oto co warto sprawdzić:

  • Słaby styk na zaciskach: Upewnij się, że przewody są mocno dokręcone w zaciskach L+ i L- w unifonie. Luźne połączenie może powodować przerywanie lub brak dźwięku.
  • Potencjometr głośności: Sprawdź, czy unifon posiada potencjometr do regulacji głośności rozmowy i czy nie jest ustawiony na minimum.

• Przycisk otwierania drzwi nie reaguje: 3 potencjalne powody

  Jeśli nie możesz otworzyć drzwi, problem może leżeć w:

  • Błędnej polaryzacji: Ponownie, odwrotne podłączenie L+ i L- może uniemożliwić działanie elektrozaczepu.
  • Awarii w centrali domofonowej: Czasami problem leży po stronie głównej jednostki sterującej w budynku, a nie Twojego unifonu. W takim przypadku warto zgłosić usterkę do administracji.

• Domofon dzwoni bez przerwy: jak zdiagnozować zwarcie?

  Ciągłe dzwonienie to zazwyczaj sygnał, że coś jest nie tak z linią. Najczęściej wskazuje to na:

  • Zwarcie na linii: Może to być uszkodzenie izolacji przewodów w ścianie lub przypadkowe zwarcie w samym unifonie. Sprawdź, czy żadne przewody nie stykają się ze sobą.
  • Uszkodzenie samego unifonu: W rzadkich przypadkach, ciągłe dzwonienie może być objawem wewnętrznego uszkodzenia unifonu. Wtedy konieczna może być jego wymiana.
