Podłącz bojler dwupłaszczowy: Schematy, błędy i bezpieczna instalacja

Ten artykuł to kompleksowy przewodnik po podłączaniu bojlera dwupłaszczowego. Znajdziesz tu szczegółowe schematy, instrukcje krok po kroku oraz praktyczne porady, które pomogą Ci prawidłowo i bezpiecznie zainstalować urządzenie, zapewniając efektywne ogrzewanie wody w Twoim domu.

Zanim zaczniesz: Co musisz wiedzieć o bojlerze dwupłaszczowym

Jak działa bojler dwupłaszczowy i dlaczego to efektywne rozwiązanie?

Bojler dwupłaszczowy to nic innego jak wymiennik ciepłej wody użytkowej (c.w.u.), który do podgrzewania wody w Twoim kranie wykorzystuje energię z gorącej wody z kotła centralnego ogrzewania (c.o.). Jego konstrukcja jest przemyślana: składa się z wewnętrznego zbiornika, w którym magazynowana jest woda użytkowa, oraz zewnętrznego płaszcza. To właśnie przez ten płaszcz przepływa woda grzewcza z Twojej instalacji c.o. Z mojego doświadczenia wynika, że taka budowa zapewnia wyjątkowo dużą powierzchnię wymiany ciepła, co jest kluczowe dla szybkiego i efektywnego podgrzewania wody. Dzięki temu nie musisz długo czekać na ciepłą wodę, a system działa bardzo ekonomicznie.

Różnice między bojlerem dwupłaszczowym a bojlerem z wężownicą: który wybrać?

Często spotykam się z pytaniem, czym różni się bojler dwupłaszczowy od tego z wężownicą. Podstawowa różnica leży w sposobie wymiany ciepła. Bojler dwupłaszczowy, jak już wspomniałem, ma płaszcz grzewczy otaczający cały zbiornik, co daje dużą powierzchnię grzewczą i szybkie podgrzewanie. Bojler z wężownicą natomiast wykorzystuje spiralną rurę (wężownicę) zanurzoną w wodzie użytkowej. Woda grzewcza przepływa przez tę wężownicę. Bojlery z wężownicą są często wybierane, gdy chcemy podłączyć kilka źródeł ciepła, na przykład kocioł na paliwo stałe i kocioł gazowy, a nawet kolektory słoneczne. W takim przypadku potrzebujemy modelu dwupłaszczowego z dodatkową wężownicą lub po prostu bojlera z dwiema wężownicami. Wybór zależy więc od Twoich potrzeb i złożoności systemu grzewczego w domu.

Niezbędne narzędzia i materiały: Twoja lista zakupów przed montażem

Zanim zabierzesz się do pracy, upewnij się, że masz wszystko, co potrzebne. Dobrze przygotowana lista to podstawa sukcesu. Oto, co z mojego doświadczenia jest absolutnie niezbędne do prawidłowego montażu bojlera dwupłaszczowego:

• Narzędzia:
  • Klucze nastawne i płaskie
  • Narzędzia do cięcia i gratowania rur (jeśli pracujesz z miedzią lub PEX)
  • Taśma teflonowa lub pakuły z pastą uszczelniającą
  • Poziomica
  • Wiertarka udarowa (do montażu na ścianie)
• Materiały instalacyjne:
  • Zawory odcinające (kulowe) do odcięcia dopływu wody do bojlera oraz obiegu CO
  • Zawór bezpieczeństwa (najczęściej 6 bar) kluczowy element zabezpieczający
  • Naczynie wzbiorcze przeponowe do c.w.u. dopasowane pojemnością do bojlera (ok. 5-8% pojemności zbiornika)
  • Zawór zwrotny zapobiega cofaniu się wody
  • Automatyczny odpowietrznik (szczególnie na zasilaniu płaszcza wodnego)
  • Anoda magnezowa (jeśli nie jest w zestawie z bojlerem lub wymaga wymiany)
  • Rury i złączki (miedziane, PEX, stalowe w zależności od instalacji)
  • Izolacja termiczna do rur (minimalizuje straty ciepła)
  • Elementy mocujące (śruby, kołki do bojlerów wiszących)

Bezpieczna instalacja: Wybór miejsca i przygotowanie przyłączy

Wybór odpowiedniego miejsca: Nośność ściany i dostęp serwisowy

Wybór miejsca na bojler to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i funkcjonalności. Jeśli montujesz bojler wiszący, koniecznie sprawdź nośność ściany. Bojler pełen wody waży naprawdę sporo, a jego odpadnięcie może spowodować poważne uszkodzenia i zagrożenie. Zawsze zalecam montaż na ścianach konstrukcyjnych. Równie ważny jest łatwy dostęp do urządzenia. Pamiętaj, że bojler będzie wymagał regularnych przeglądów i wymiany anody magnezowej, o czym jeszcze wspomnę. Zapewnienie odpowiedniej przestrzeni wokół niego ułatwi przyszłe prace serwisowe i pozwoli uniknąć niepotrzebnych problemów.

Prawidłowe przygotowanie przyłączy wodnych i centralnego ogrzewania

Przed podłączeniem bojlera upewnij się, że instalacja wodna i centralnego ogrzewania są odpowiednio przygotowane. Rury powinny być czyste, bez osadów, które mogłyby zanieczyścić bojler. Kluczowe jest również, aby średnice rur były zgodne z zaleceniami producenta bojlera zbyt małe średnice mogą ograniczać przepływ i wydajność. Wszystkie króćce, zarówno te do wody użytkowej, jak i do płaszcza grzewczego, powinny być wyprowadzone w odpowiednich miejscach, zgodnie ze schematem montażowym. To jest moment na dokładne zaplanowanie, aby uniknąć późniejszych przeróbek.

Podłączanie bojlera dwupłaszczowego: Schematy i instrukcja krok po kroku

Diagram 1: Podstawowe podłączenie do instalacji CO klucz do ogrzewania wody

Podstawowe podłączenie bojlera dwupłaszczowego do instalacji centralnego ogrzewania jest kluczowe dla jego prawidłowego działania. Gorąca woda z kotła CO przepływa przez płaszcz bojlera, oddając ciepło wodzie użytkowej. Oto jak to zrobić krok po kroku:

1. Przygotowanie króćców: Upewnij się, że wszystkie króćce bojlera są czyste i gotowe do podłączenia.
2. Podłączenie zasilania z kotła CO: Rurę zasilającą gorącą wodą z kotła c.o. podłącz do górnego króćca płaszcza grzewczego bojlera. To bardzo ważne, aby ciepła woda wpływała od góry, co sprzyja efektywniejszej wymianie ciepła.
3. Podłączenie powrotu do kotła CO: Rurę powrotną z dolnego króćca płaszcza grzewczego bojlera podłącz z powrotem do instalacji c.o. (do powrotu do kotła).
4. Montaż zaworów odcinających: Na obu rurach (zasilającej i powrotnej) płaszcza grzewczego zamontuj zawory odcinające. Pozwolą one na odizolowanie bojlera od instalacji c.o. w razie potrzeby serwisu lub wymiany.
5. Montaż odpowietrznika: Na zasilaniu płaszcza wodnego bojlera, w najwyższym punkcie, zamontuj automatyczny odpowietrznik. Umożliwi on usunięcie powietrza z obiegu grzewczego, co jest kluczowe dla jego wydajności.

Pamiętaj, że prawidłowy przepływ wody grzewczej przez płaszcz jest fundamentem efektywnego działania całego systemu.

Podłączenie obiegu C. W. U.: Wejście zimnej i wyjście ciepłej wody użytkowej

Podłączenie obiegu wody użytkowej jest równie ważne. Zimna woda zawsze dopływa do dolnego króćca zbiornika bojlera. To logiczne, ponieważ zimna woda jest gęstsza i opada na dno, a podgrzana woda unosi się do góry. Rurę doprowadzającą zimną wodę z sieci podłącz więc do króćca oznaczonego jako "zimna woda" lub "CWU wejście". Następnie, z górnego króćca bojlera, oznaczonego jako "ciepła woda" lub "CWU wyjście", poprowadź rurę do domowej instalacji ciepłej wody użytkowej. Zawsze staraj się, aby te połączenia były jak najkrótsze, aby minimalizować straty ciepła.

Podłączenie płaszcza wodnego: Zasilanie i powrót z kotła CO

Jak już wspomniałem, kierunek przepływu wody grzewczej przez płaszcz bojlera ma ogromne znaczenie dla jego wydajności. Zasilanie z kotła CO powinno zawsze wchodzić do górnego króćca płaszcza, a powrót do kotła powinien wychodzić z dolnego króćca płaszcza. Dlaczego to takie ważne? Gorąca woda z CO, wchodząc od góry, naturalnie opada w dół płaszcza, oddając ciepło wodzie użytkowej. Ten grawitacyjny przepływ (konwekcja) wspomaga wymianę ciepła. Odwrotne podłączenie (zasilanie od dołu, powrót od góry) drastycznie obniży efektywność podgrzewania wody, ponieważ ciepło będzie się kumulować na dole płaszcza, a górna część zbiornika będzie ogrzewana znacznie wolniej. Zawsze zwracam na to szczególną uwagę podczas montażu.

Obowiązkowe zabezpieczenia: Gdzie zamontować zawór bezpieczeństwa i naczynie wzbiorcze?

Bezpieczeństwo to priorytet. W każdej instalacji z bojlerem dwupłaszczowym musisz zastosować odpowiednie zabezpieczenia. Oto kluczowe elementy i ich prawidłowy montaż:

• Zawór bezpieczeństwa: Jest to absolutnie niezbędny element. Musi być zamontowany na dopływie zimnej wody do zbiornika, jak najbliżej bojlera. Jego wartość ciśnienia (najczęściej 6 bar) musi być zgodna z maksymalnym ciśnieniem roboczym bojlera. Pamiętaj, aby odpływ z zaworu bezpieczeństwa skierować w bezpieczne miejsce, na przykład do kanalizacji, ponieważ woda może z niego kapać podczas podgrzewania.
• Naczynie wzbiorcze przeponowe (do c.w.u.): Montuje się je również na zasilaniu zimną wodą, ale zawsze między zaworem zwrotnym a bojlerem. Jego główną funkcją jest kompensowanie wzrostu objętości wody podczas podgrzewania. Chroni to instalację przed nadmiernym ciśnieniem i zapobiega częstemu otwieraniu się zaworu bezpieczeństwa. Pojemność naczynia dobiera się do pojemności bojlera zazwyczaj jest to 5-8% pojemności zbiornika.
• Zawór zwrotny: Instalujemy go na dopływie zimnej wody, przed naczyniem wzbiorczym i bojlerem. Jego zadaniem jest zapobieganie cofaniu się podgrzanej wody z bojlera do instalacji wody zimnej, co mogłoby prowadzić do niekontrolowanego wzrostu temperatury w sieci zimnej wody.
• Odpowietrzniki: Jak już wspomniałem, zalecam montaż automatycznego odpowietrznika na zasilaniu płaszcza wodnego bojlera. Pomoże to usunąć powietrze z obiegu grzewczego, co jest kluczowe dla wydajności i cichej pracy systemu.

Rozszerzone możliwości: Bojler z cyrkulacją, grzałką i dwoma źródłami ciepła

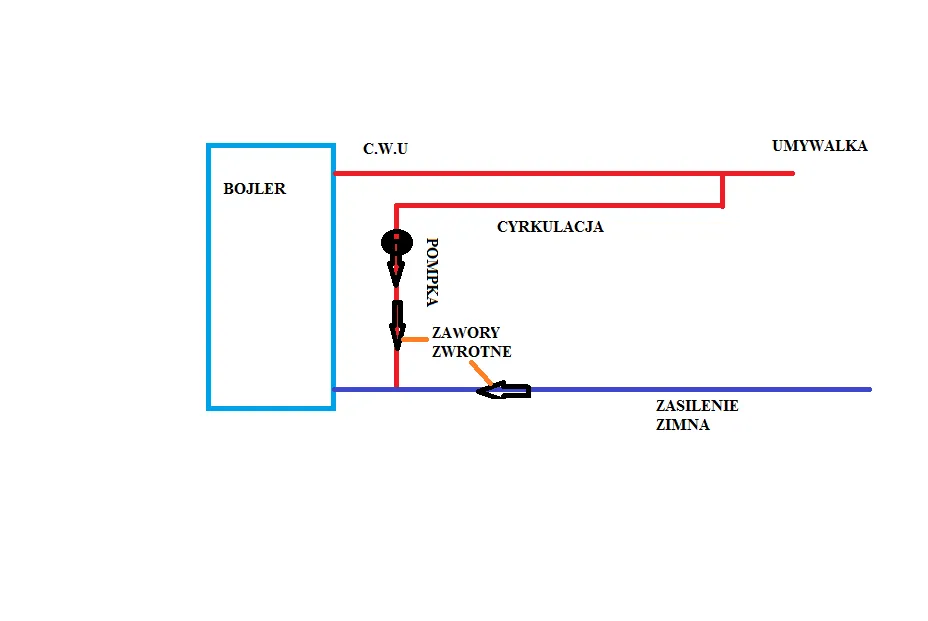

Diagram 2: Schemat z pompą cyrkulacyjną ciepła woda w kranie bez czekania

Jeśli zależy Ci na natychmiastowym dostępie do ciepłej wody w każdym kranie, bez konieczności długiego spuszczania zimnej wody, rozwiązaniem jest system z pompą cyrkulacyjną c.w.u. W takim schemacie, oprócz standardowych podłączeń, musisz poprowadzić dodatkową rurę cyrkulacyjną, która wraca z najdalszego punktu poboru ciepłej wody do dedykowanego króćca w bojlerze (lub do powrotu zimnej wody, jeśli bojler nie ma osobnego króćca cyrkulacyjnego). Pompa cyrkulacyjna, zazwyczaj sterowana czasowo lub temperaturowo, utrzymuje stały obieg ciepłej wody w rurach. Pamiętaj o zastosowaniu dodatkowych zaworów zwrotnych na rurze cyrkulacyjnej, aby woda płynęła w odpowiednim kierunku. To rozwiązanie znacząco podnosi komfort użytkowania, choć wiąże się z nieco większym zużyciem energii.

Diagram 3: Podłączenie grzałki elektrycznej niezależność od sezonu grzewczego

Większość bojlerów dwupłaszczowych jest wyposażona w specjalną mufę, która umożliwia montaż grzałki elektrycznej. To bardzo praktyczne rozwiązanie, które daje niezależność od sezonu grzewczego. Dzięki grzałce możesz podgrzewać wodę użytkową, gdy kocioł c.o. jest wyłączony na przykład latem. Podłączenie grzałki elektrycznej wymaga odpowiedniego zabezpieczenia. Musi być ona podłączona przez termostat (często wbudowany w grzałkę), który kontroluje temperaturę wody, oraz przez zabezpieczenie różnicowoprądowe, które chroni przed porażeniem prądem. Zawsze zalecam, aby podłączenie elektryczne wykonał wykwalifikowany elektryk, aby zapewnić pełne bezpieczeństwo.

Czy można podłączyć bojler do dwóch źródeł ciepła? Analiza możliwości

Tak, jest to możliwe, ale wymaga specjalnego podejścia. Jeśli chcesz podłączyć bojler do dwóch źródeł ciepła, na przykład do kotła na paliwo stałe i kotła gazowego, potrzebujesz modelu bojlera dwupłaszczowego, który posiada dodatkową wężownicę. Jedno źródło ciepła (np. kocioł na paliwo stałe) będzie podłączone do płaszcza, a drugie (np. kocioł gazowy lub pompa ciepła) do wężownicy. Taki układ wymaga również odpowiedniego systemu zaworów i sterowania, aby móc przełączać się między źródłami ciepła lub wykorzystywać je jednocześnie. To rozwiązanie jest bardziej złożone i często wymaga projektu instalacji, aby wszystko działało efektywnie i bezpiecznie.

Unikaj błędów: Najczęstsze problemy przy instalacji bojlera

Problem z kapaniem z zaworu bezpieczeństwa? Zdiagnozuj przyczynę

Częste kapanie wody z zaworu bezpieczeństwa to jeden z najczęściej zgłaszanych problemów po montażu bojlera. Z mojego doświadczenia wynika, że niemal zawsze jest to objaw braku lub nieprawidłowo dobranego naczynia wzbiorczego przeponowego. Kiedy woda w bojlerze się podgrzewa, zwiększa swoją objętość. Jeśli nie ma miejsca, gdzie ta zwiększona objętość mogłaby się skompensować (czyli właśnie w naczyniu wzbiorczym), ciśnienie w zbiorniku rośnie, a zawór bezpieczeństwa otwiera się, aby upuścić nadmiar wody. To naturalne działanie zaworu, ale jego ciągłe otwieranie się świadczy o problemie w instalacji.

Odwrotne podłączenie płaszcza: Jak błąd w montażu drastycznie obniża wydajność

To jeden z najbardziej kosztownych błędów, który niestety zdarza się dość często. Jeśli zasilanie z kotła CO podłączysz do dolnego króćca płaszcza, a powrót z górnego, to stworzysz tak zwany odwrotny obieg. Gorąca woda z CO, zamiast efektywnie oddawać ciepło, będzie miała utrudnioną cyrkulację, a wymiana ciepła będzie minimalna. W efekcie bojler będzie podgrzewał wodę bardzo wolno lub wcale, a Ty będziesz marnować energię. Zawsze upewnij się, że zasilanie płaszcza jest od góry, a powrót od dołu!

Anoda magnezowa: dlaczego jej regularna wymiana to Twój obowiązek?

Anoda magnezowa to mały, ale niezwykle ważny element, który często jest niedoceniany. Jej rola polega na ochronie wewnętrznego zbiornika bojlera przed korozją. Anoda jest "poświęca" się, korodując zamiast stali zbiornika. Zaniedbanie regularnej kontroli i wymiany anody (zazwyczaj co 12-18 miesięcy, w zależności od twardości wody) prowadzi do jej całkowitego zużycia. Kiedy anoda przestaje działać, korozja zaczyna atakować zbiornik, co w konsekwencji prowadzi do jego szybkiego zniszczenia i konieczności wymiany całego bojlera. To inwestycja w długowieczność Twojego urządzenia.

Brak zaworu zwrotnego i jego konsekwencje dla domowej instalacji

Brak zaworu zwrotnego na dopływie zimnej wody to kolejny błąd, który może prowadzić do problemów. Jego główna funkcja to zapobieganie cofaniu się podgrzanej wody z bojlera do instalacji wody zimnej. Jeśli zaworu zwrotnego brakuje, a ciśnienie w bojlerze wzrośnie (np. podczas podgrzewania), ciepła woda może zostać wypchnięta do rur zimnej wody. Może to spowodować niekontrolowany wzrost temperatury wody w instalacji zimnej, co jest niebezpieczne i może uszkodzić inne urządzenia podłączone do sieci zimnej wody. Zawsze montuj zawór zwrotny w odpowiednim miejscu.

Uruchomienie i konserwacja: Jak dbać o bojler po montażu

Pierwsze napełnianie i odpowietrzanie instalacji: procedura krok po kroku

Po zakończeniu montażu, zanim uruchomisz kocioł, musisz prawidłowo napełnić i odpowietrzyć bojler. To kluczowy etap:

1. Napełnianie zbiornika CWU: Otwórz zawór dopływu zimnej wody do bojlera. Następnie otwórz najbliższy kran z ciepłą wodą w domu. Pozwól wodzie płynąć, aż z kranu zacznie lecieć ciągły strumień wody bez powietrza. To oznacza, że zbiornik CWU jest pełny i odpowietrzony. Zamknij kran.
2. Napełnianie i odpowietrzanie płaszcza grzewczego: Otwórz zawory odcinające na zasilaniu i powrocie płaszcza grzewczego. Jeśli zamontowałeś automatyczny odpowietrznik, powinien on sam usunąć powietrze z obiegu. Jeśli nie, lub jeśli masz ręczny odpowietrznik, otwórz go, aż z płaszcza przestanie uchodzić powietrze, a zacznie lecieć woda.
3. Sprawdzenie ciśnienia: Po napełnieniu sprawdź ciśnienie w instalacji CO oraz w naczyniu wzbiorczym CWU (wartość ciśnienia powietrza w naczyniu powinna być zgodna z ciśnieniem w sieci wodociągowej, ale nie niższa niż 1,5-2 bar).

Jak sprawdzić szczelność i poprawność działania całego układu?

Po napełnieniu i odpowietrzeniu, zanim uruchomisz kocioł na pełną moc, dokładnie sprawdź wszystkie połączenia pod kątem szczelności. Szukaj nawet najmniejszych przecieków. Możesz użyć papierowego ręcznika, aby sprawdzić trudno dostępne miejsca. Następnie, po uruchomieniu kotła i rozpoczęciu podgrzewania wody w bojlerze, monitoruj jego pracę. Sprawdź, czy woda w kranach nagrzewa się do oczekiwanej temperatury i czy nie ma żadnych niepokojących dźwięków. Obserwuj manometr ciśnienie powinno być stabilne, a zawór bezpieczeństwa nie powinien kapać (chyba że naczynie wzbiorcze jest źle dobrane lub brakuje go).

Przeczytaj również: Jak połączyć dwa akumulatory 6V? Poradnik 12V i większej mocy

Przeglądy i konserwacja: Jak dbać o bojler, by służył przez lata?

Długa i bezawaryjna praca bojlera to wynik regularnej konserwacji. Oto kluczowe czynności, które z mojej perspektywy są obowiązkowe:

• Kontrola i wymiana anody magnezowej: To najważniejszy punkt. Anodę należy kontrolować co 12-18 miesięcy, a w razie potrzeby wymienić. To chroni zbiornik przed korozją.
• Sprawdzanie zaworu bezpieczeństwa: Co najmniej raz w roku warto ręcznie uruchomić zawór bezpieczeństwa, aby upewnić się, że nie jest zablokowany i działa prawidłowo.
• Kontrola ciśnienia w naczyniu wzbiorczym: Co jakiś czas należy sprawdzić ciśnienie powietrza w naczyniu wzbiorczym i w razie potrzeby je uzupełnić.
• Odpowietrzanie: Regularnie sprawdzaj i odpowietrzaj instalację, zarówno CWU, jak i płaszcz grzewczy, aby zapewnić maksymalną wydajność.
• Czyszczenie: W zależności od twardości wody, co kilka lat może być konieczne odkamienienie zbiornika.

Pamiętając o tych zasadach, zapewnisz sobie efektywne i bezproblemowe działanie bojlera dwupłaszczowego przez długie lata.
