Kamera cofania: Podłącz sam! Poradnik + triki na typowe błędy

W dzisiejszych czasach kamera cofania to już nie luksus, a często niezbędne udogodnienie, które znacząco zwiększa bezpieczeństwo i komfort manewrowania pojazdem. Jeśli zastanawiasz się, jak samodzielnie podłączyć to urządzenie w swoim samochodzie, trafiłeś idealnie. W tym kompleksowym poradniku przeprowadzę Cię krok po kroku przez cały proces montażu od wyboru odpowiedniej kamery, przez fizyczną instalację, aż po podłączenie elektryczne i rozwiązywanie ewentualnych problemów.

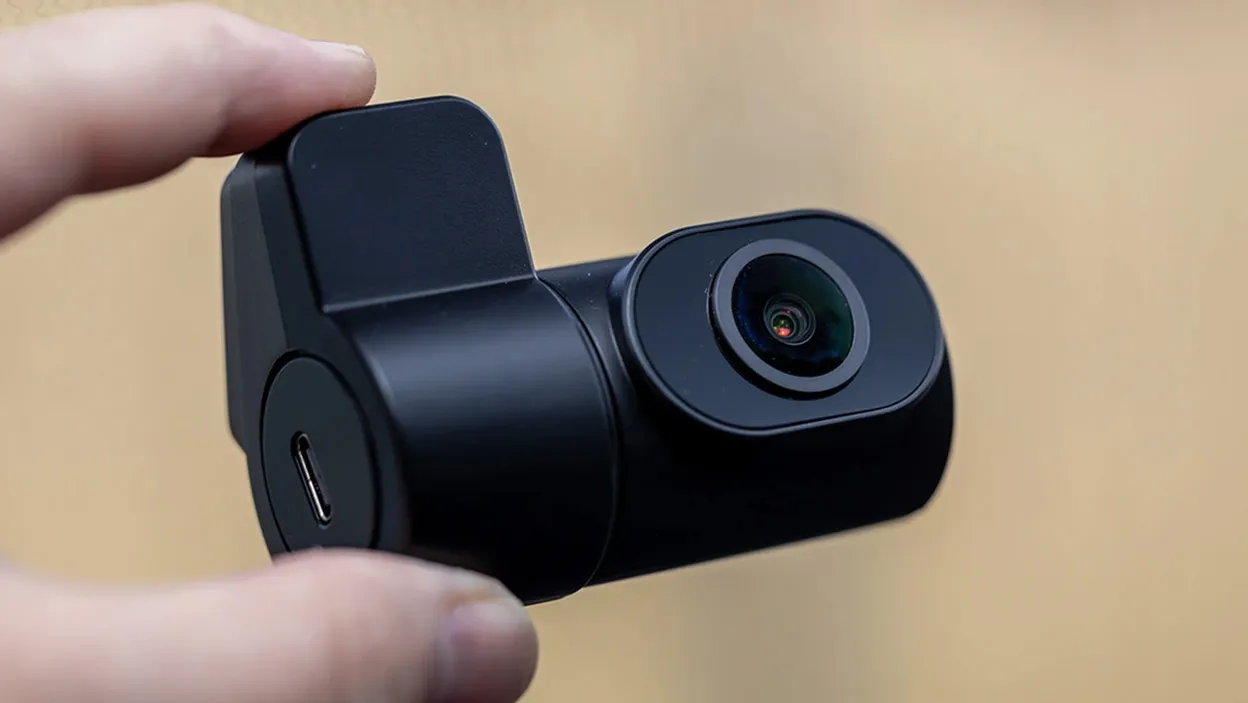

Wybór kamery cofania: Co musisz wiedzieć przed zakupem?

Zanim zabierzesz się za montaż, kluczowe jest, abyś świadomie wybrał odpowiednią kamerę do swojego pojazdu. Rynek oferuje wiele rozwiązań, a dobry wybór na tym etapie pozwoli Ci uniknąć frustracji i niepotrzebnych problemów w przyszłości. Przyjrzyjmy się zatem, na co zwrócić uwagę.

Kamera przewodowa czy bezprzewodowa co sprawdzi się w Twoim aucie?

To jedno z pierwszych pytań, jakie powinieneś sobie zadać. Kamery przewodowe oferują zazwyczaj znacznie stabilniejszy i bardziej niezawodny obraz, ponieważ sygnał przesyłany jest fizycznym kablem. Ich główną wadą jest jednak bardziej skomplikowany montaż, który wymaga przeprowadzenia przewodu wideo przez całą długość samochodu. Z kolei kamery bezprzewodowe kuszą łatwością instalacji nie musisz ciągnąć kabli przez całe auto. Niestety, mogą one być bardziej podatne na zakłócenia sygnału, co czasem skutkuje gorszą jakością obrazu lub jego zanikaniem, szczególnie w dłuższych pojazdach lub w środowiskach z dużą ilością interferencji elektromagnetycznych. Osobiście, jeśli zależy mi na maksymalnej niezawodności, zawsze skłaniam się ku rozwiązaniom przewodowym.

Rodzaje montażu: w ramce, w zderzaku, a może w lampce? Porównanie rozwiązań.

• Kamera w ramce tablicy rejestracyjnej: To jedno z najpopularniejszych i najprostszych rozwiązań. Kamera jest zintegrowana z ramką tablicy, co ułatwia montaż i często nie wymaga wiercenia. Jest to dyskretne i estetyczne rozwiązanie.
• Kamera w zderzaku: Wymaga wiercenia otworu w zderzaku, co dla wielu może być barierą. Zapewnia jednak bardzo stabilny montaż i często lepszy kąt widzenia, ponieważ kamerę można precyzyjniej umieścić.
• Kamera w miejscu lampki oświetlenia tablicy: To dedykowane rozwiązanie, które idealnie pasuje w miejsce fabrycznej lampki. Jest to niezwykle estetyczne i dyskretne, ponieważ kamera wygląda jak element fabryczny. Wymaga jednak znalezienia modelu dopasowanego do konkretnego auta.
• Kamera w klamce bagażnika: Podobnie jak w przypadku lampki, jest to rozwiązanie dedykowane, które integruje kamerę z klamką otwierającą bagażnik. Zapewnia doskonałą widoczność i jest praktycznie niewidoczne z zewnątrz.

Dedykowana vs. uniwersalna kluczowe różnice i kryteria wyboru.

Kamery uniwersalne, jak sama nazwa wskazuje, pasują do większości pojazdów. Są zazwyczaj tańsze i łatwiej dostępne. Ich montaż może wymagać pewnych adaptacji, np. wiercenia otworów. Kamery dedykowane są projektowane pod konkretny model samochodu. Idealnie pasują w fabryczne miejsca (np. w lampkę tablicy rejestracyjnej lub klamkę bagażnika), co gwarantuje estetyczny wygląd i często prostszy montaż bez konieczności modyfikacji. Jeśli zależy Ci na perfekcyjnym dopasowaniu i wyglądzie "jak z fabryki", zdecydowanie polecam poszukać kamery dedykowanej. Jeśli budżet jest ograniczony lub masz mniej popularny model auta, uniwersalna kamera będzie dobrym kompromisem.

Niezbędnik instalatora: Jakie narzędzia przygotować przed rozpoczęciem pracy?

Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. Dobrze przygotowany warsztat to podstawa sukcesu. Oto lista, którą zawsze mam przy sobie:

• Zestaw śrubokrętów (płaskie i krzyżakowe, torx) do demontażu elementów tapicerki i mocowania kamery.
• Ściągacze do tapicerki (tzw. "łyżki") absolutny must-have! Pomogą Ci bezpiecznie podważyć i zdjąć plastikowe elementy wnętrza bez ich uszkadzania.
• Próbnik napięcia lub multimetr niezbędny do zlokalizowania odpowiednich przewodów zasilających światło cofania.
• Taśma izolacyjna do zabezpieczania połączeń elektrycznych.
• Szybkozłączki (tzw. "scotchlok") lub konektory zaciskowe do łatwego i bezpiecznego podłączenia kamery do instalacji elektrycznej.
• Trytytki (opaski zaciskowe) do estetycznego ułożenia i zabezpieczenia kabli.
• Ostre nożyczki lub nożyk do cięcia przewodów i taśmy.
• Latarka czołowa często pracujemy w słabo oświetlonych miejscach.

Dla osoby początkującej, która nigdy wcześniej nie montowała kamery, cały proces może zająć od 2 do 4 godzin. Dużo zależy od modelu samochodu i tego, jak łatwo dostępna jest jego instalacja elektryczna oraz jak skomplikowane jest prowadzenie kabli.

Montaż kamery przewodowej krok po kroku

Teraz przejdziemy do sedna, czyli do praktycznego montażu kamery przewodowej. To najbardziej popularne rozwiązanie, które zapewnia niezawodność, ale wymaga nieco więcej pracy. Postaram się opisać każdy etap tak szczegółowo, jak to tylko możliwe, abyś mógł bez problemu wykonać to zadanie.

1. Krok 1: Wybór idealnego miejsca i fizyczny montaż kamery z tyłu pojazdu.

   Pierwszym krokiem jest wybranie optymalnego miejsca na kamerę. Zastanów się, gdzie kamera będzie miała najlepszy widok na obszar za pojazdem, jednocześnie będąc bezpiecznie zamocowaną i estetycznie wyglądającą. Jeśli wybrałeś kamerę w ramce tablicy rejestracyjnej, po prostu zamontuj ją w miejsce standardowej ramki. W przypadku kamery do zderzaka, musisz precyzyjnie wyznaczyć miejsce wiercenia, upewniając się, że za zderzakiem jest wystarczająco dużo miejsca i nie ma żadnych przeszkód. Jeśli masz kamerę dedykowaną do lampki oświetlenia tablicy lub klamki bagażnika, zdemontuj oryginalny element i zamontuj kamerę zgodnie z instrukcją. Pamiętaj, aby przed ostatecznym zamocowaniem sprawdzić kąt widzenia kamery często można go regulować.

2. Krok 2: Jak bezpiecznie przeprowadzić przewody z klapy bagażnika do wnętrza kabiny?

   To często najbardziej czasochłonny etap. Przewody z kamery musisz przeprowadzić z klapy bagażnika do wnętrza pojazdu. Zazwyczaj odbywa się to przez fabryczne peszle gumowe, które łączą klapę z karoserią. Bądź ostrożny, aby nie uszkodzić istniejących przewodów. Następnie kable należy poprowadzić pod tapicerką bagażnika, a następnie wzdłuż bocznych paneli lub pod wykładziną, aż do progu drzwi. Staraj się, aby kable były jak najbardziej ukryte i zabezpieczone przed przetarciem, używając trytytek i taśmy izolacyjnej. Estetyka i bezpieczeństwo to podstawa.

3. Krok 3: Lokalizacja i podłączenie do świateł cofania serce całej instalacji.

   Kamera potrzebuje zasilania, które najlepiej pobrać ze światła cofania. Dzięki temu kamera będzie włączać się automatycznie, gdy wrzucisz bieg wsteczny. Zlokalizuj lampę cofania w swoim samochodzie (zazwyczaj jest to białe światło). Otwórz dostęp do kostki lub przewodów zasilających tę lampę. Za pomocą próbnika napięcia lub multimetru zidentyfikuj przewód, na którym pojawia się +12V po wrzuceniu biegu wstecznego. To będzie plus zasilania kamery (czerwony przewód). Czarny przewód kamery (masa) podłącz do masy pojazdu możesz go przykręcić do metalowej części karoserii lub podłączyć do fabrycznego przewodu masowego lampy. Użyj szybkozłączek lub lutowania, aby połączenia były pewne i bezpieczne. Upewnij się, że połączenia są dobrze zaizolowane!

4. Krok 4: Prowadzenie kabla wideo do przodu praktyczne porady i ukrywanie przewodów.

   Teraz musisz poprowadzić kabel wideo (zazwyczaj RCA/cinch) od tyłu pojazdu aż do miejsca, gdzie znajduje się Twój monitor lub radio. Najlepszym sposobem jest prowadzenie go wzdłuż progów drzwi, pod plastikowymi osłonami. Zazwyczaj wystarczy delikatnie podważyć elementy tapicerki i wsunąć kabel. Następnie poprowadź go w górę słupka A (przy przedniej szybie) i dalej pod podsufitką lub za deską rozdzielczą do miejsca montażu monitora/radia. Zawsze staraj się prowadzić kable z dala od ruchomych części i ostrych krawędzi, aby uniknąć ich uszkodzenia. Używaj trytytek, aby zabezpieczyć kabel i utrzymać porządek.

Podłączanie kamery do radia lub monitora

Po przeprowadzeniu wszystkich kabli, nadszedł czas na podłączenie sygnału wideo do urządzenia, które będzie wyświetlać obraz z kamery. To kluczowy etap, który zdecyduje o tym, czy kamera będzie działać prawidłowo i automatycznie.

Podłączanie do radia 2DIN z systemem Android: Gdzie znaleźć kluczowy przewód "REVERSE"?

Jeśli masz radio z systemem Android, proces podłączenia jest dość standardowy, ale wymaga zwrócenia uwagi na jeden, bardzo ważny przewód. Kabel wideo z kamery (zazwyczaj RCA/cinch) podłącz do wejścia "CAMERA IN" lub "VIDEO IN" w radiu. Kluczowe jest jednak, aby radio wiedziało, kiedy ma przełączyć się na obraz z kamery. Służy do tego przewód wzbudzający, często oznaczony jako "REVERSE", "BACK" lub "CAMERA", który znajdziesz w kostce zasilającej radio. Do tego przewodu musisz podłączyć dodatkową czerwoną żyłę, która często jest zintegrowana z kablem wideo RCA. Tę czerwoną żyłę należy podłączyć do plusa światła cofania (tego samego, do którego podłączyłeś zasilanie kamery). Dzięki temu, gdy wrzucisz bieg wsteczny, na przewodzie "REVERSE" pojawi się +12V, radio automatycznie przełączy się na obraz z kamery.

Instalacja z dedykowanym monitorem LCD: Prosty schemat dla każdego.

Podłączenie kamery do dedykowanego monitora LCD jest zazwyczaj prostsze. Monitor ma zazwyczaj jedno lub dwa wejścia wideo (Video 1, Video 2) oraz przewody zasilające (+12V i masa). Kabel wideo z kamery podłączasz do jednego z wejść monitora. Zasilanie monitora podłączasz bezpośrednio do instalacji pojazdu (np. do zapalniczki lub do stałego plusa po stacyjce). Wiele monitorów posiada również przewód wzbudzający (często żółty lub niebieski), który podłączasz do plusa światła cofania. Gdy na tym przewodzie pojawi się napięcie, monitor automatycznie przełączy się na obraz z kamery. To bardzo intuicyjny i nieskomplikowany schemat.

Magia czerwonego kabelka rola żyły wzbudzającej w przewodzie RCA.

Wspomniana wcześniej dodatkowa, cienka czerwona żyła, często zintegrowana z głównym kablem wideo RCA, to prawdziwa "magia" w instalacji kamery cofania. Jej zadaniem jest przesyłanie sygnału wzbudzającego. Z jednej strony (od strony kamery) podłączasz ją do plusa światła cofania. Z drugiej strony (od strony radia/monitora) podłączasz ją do wspomnianego przewodu "REVERSE" w radiu lub do przewodu wzbudzającego w monitorze. Dzięki temu, gdy wrzucisz bieg wsteczny, napięcie z lampy cofania popłynie tą czerwoną żyłą, informując Twoje radio lub monitor, że nadszedł czas na wyświetlenie obrazu z kamery. Bez tego połączenia kamera może działać, ale nie będzie włączać się automatycznie!

Montaż kamery bezprzewodowej: prostota z wyzwaniami

Kamery bezprzewodowe, choć kuszą łatwością montażu, mają swoją specyfikę i mogą stawiać przed użytkownikiem pewne wyzwania. Z mojego doświadczenia wynika, że są one świetne dla tych, którzy boją się ciągnąć kable przez całe auto, ale trzeba być świadomym ich ograniczeń.

Schemat podłączenia modułu nadajnika i odbiornika jak to działa?

W kamerze bezprzewodowej sygnał wideo przesyłany jest drogą radiową. Zestaw składa się z kamery, modułu nadajnika i modułu odbiornika. Moduł nadajnika podłączasz z tyłu pojazdu: zasilanie nadajnika (i kamery) bierzesz ze światła cofania (plus i masa), a kabel wideo z kamery podłączasz do wejścia wideo nadajnika. Moduł odbiornika umieszczasz z przodu pojazdu, w pobliżu monitora lub radia. Zasilanie odbiornika bierzesz z instalacji z przodu (np. z zapalniczki lub stałego plusa po stacyjce), a wyjście wideo odbiornika podłączasz do wejścia "CAMERA IN" w radiu lub monitorze. Jeśli radio/monitor wymaga sygnału wzbudzającego, możesz podłączyć przewód wzbudzający odbiornika do plusa światła cofania (prowadząc cienki przewód z tyłu auta) lub do plusa po stacyjce, jeśli chcesz manualnie włączać kamerę.

Gdzie umieścić odbiornik, aby sygnał był stabilny?

Stabilność sygnału to kluczowa kwestia w kamerach bezprzewodowych. Moduł odbiornika najlepiej umieścić w miejscu, które zapewni mu jak najmniejszą liczbę przeszkód między nim a nadajnikiem. Często dobrym miejscem jest okolica radia, pod deską rozdzielczą lub w schowku. Unikaj umieszczania odbiornika w metalowych obudowach lub w bezpośrednim sąsiedztwie innych urządzeń elektronicznych, które mogą generować zakłócenia. W dłuższych pojazdach, takich jak kombi czy vany, warto eksperymentować z umiejscowieniem, aby znaleźć optymalny punkt.

Potencjalne problemy z sygnałem i jak im zaradzić.

Najczęstsze problemy z kamerami bezprzewodowymi to zanikanie obrazu, zakłócenia, "śnieżenie" lub opóźnienia. Mogą być one spowodowane zbyt dużą odległością między nadajnikiem a odbiornikiem, przeszkodami (metalowe elementy karoserii), innymi urządzeniami radiowymi (np. CB radio, Bluetooth) lub słabym zasilaniem. Aby im zaradzić, upewnij się, że nadajnik i odbiornik są dobrze zasilane. Spróbuj zmienić ich położenie. Niektóre systemy pozwalają na zmianę kanału transmisji, co może pomóc w uniknięciu interferencji. W skrajnych przypadkach, jeśli problemy są uporczywe, jedynym rozwiązaniem może okazać się przejście na kamerę przewodową.

Rozwiązywanie problemów z kamerą cofania

Nawet przy najlepszych chęciach i starannym montażu, czasem coś może pójść nie tak. Nie martw się! Większość problemów z kamerami cofania jest dość łatwa do zdiagnozowania i naprawienia. Poniżej przedstawiam najczęstsze scenariusze i ich rozwiązania.

Brak obrazu na ekranie systematyczna diagnostyka krok po kroku.

To najczęstszy problem. Jeśli po wrzuceniu biegu wstecznego ekran pozostaje czarny, postępuj według tych kroków:

• Sprawdź zasilanie kamery: Użyj multimetru, aby upewnić się, że na przewodach zasilających kamerę (czerwony i czarny) pojawia się +12V po wrzuceniu biegu wstecznego. Jeśli nie, sprawdź połączenie z lampą cofania i bezpieczniki.
• Sprawdź masę kamery: Upewnij się, że czarny przewód kamery ma solidne połączenie z masą pojazdu. Luźna masa to bardzo częsta przyczyna problemów.
• Sprawdź podłączenie kabla wideo: Upewnij się, że kabel RCA jest prawidłowo wpięty zarówno do kamery, jak i do wejścia "CAMERA IN" w radiu/monitorze.
• Sprawdź przewód wzbudzający ("REVERSE"): Jeśli masz radio Android, upewnij się, że czerwona żyła z kabla wideo jest prawidłowo podłączona do przewodu "REVERSE" w radiu i że na tym przewodzie pojawia się +12V po wrzuceniu biegu wstecznego.
• Sprawdź ustawienia radia/monitora: Czasem w ustawieniach radia trzeba aktywować wejście kamery cofania lub wybrać odpowiednie źródło wideo.

Obraz faluje lub pojawiają się pasy? Winna może być instalacja CAN (i jak to naprawić).

Jeśli obraz z kamery faluje, migocze, pojawiają się na nim poziome pasy lub jest niestabilny, zwłaszcza w nowszych samochodach, problemem może być niestabilne napięcie zasilania na lampie cofania. Wiele nowoczesnych aut wykorzystuje technologię CAN-bus, a napięcie na żarówkach jest modulowane sygnałem PWM (Pulse Width Modulation), co oznacza, że nie jest to stałe 12V, a impulsy. Kamera tego nie lubi. Rozwiązaniem jest zastosowanie specjalnego filtra/przekaźnika, takiego jak moduł RC-10. Podłącza się go między zasilanie lampy cofania a kamerę. Moduł ten stabilizuje napięcie, dostarczając kamerze czyste 12V, eliminując tym samym zakłócenia. To bardzo częste i skuteczne rozwiązanie w takich przypadkach.

Obraz jest odwrócony lub wyświetlany w lustrzanym odbiciu proste rozwiązanie.

Zdarza się, że po podłączeniu kamery obraz wyświetlany jest w lustrzanym odbiciu (jak w lusterku) lub jest po prostu odwrócony do góry nogami. Wiele kamer posiada wbudowaną funkcję zmiany orientacji obrazu. Zazwyczaj jest to realizowane za pomocą dodatkowego, cienkiego przewodu (często białego lub zielonego), który wystaje z wiązki kamery. Przecięcie (lub czasem złączenie, w zależności od modelu kamery) tego przewodu zmienia tryb wyświetlania obrazu z lustrzanego na normalny lub odwrotnie. Sprawdź instrukcję swojej kamery, aby upewnić się, który przewód odpowiada za tę funkcję.

Przeczytaj również: Jak podłączyć wąż odpływowy pralki? Uniknij zalania i awarii!

Kamera nie włącza się automatycznie sprawdzamy podłączenie wzbudzenia.

Jeśli kamera działa, ale musisz ją włączać ręcznie na radiu/monitorze, to niemal na pewno problem leży w nieprawidłowym podłączeniu przewodu wzbudzającego ("REVERSE"). Upewnij się, że czerwona żyła z kabla wideo jest prawidłowo podłączona do plusa światła cofania oraz do odpowiedniego przewodu w radiu lub monitorze. Sprawdź, czy na tym przewodzie pojawia się +12V po wrzuceniu biegu wstecznego. Czasami problemem może być też słabe połączenie lub uszkodzony przewód wzbudzający.
