Podłącz włącznik schodowy Ospel: schemat, instrukcja krok po kroku

Ten artykuł to praktyczny przewodnik krok po kroku, który pomoże Ci samodzielnie i bezpiecznie podłączyć włącznik schodowy marki Ospel. Znajdziesz tu szczegółowe instrukcje dotyczące identyfikacji przewodów i zacisków, schematy połączeń oraz porady, jak uniknąć najczęstszych błędów instalacyjnych.

Przygotowanie do montażu włącznika schodowego Ospel

Dlaczego bezpieczeństwo jest absolutnym priorytetem?

Zawsze, gdy pracujemy z instalacją elektryczną, bezpieczeństwo musi być na pierwszym miejscu. Nie ma tu miejsca na kompromisy czy pośpiech. Porażenie prądem to nie tylko nieprzyjemne doświadczenie, ale realne zagrożenie dla zdrowia i życia. Dlatego zanim w ogóle pomyślisz o dotknięciu przewodów, musisz bezwzględnie wyłączyć zasilanie w głównej skrzynce z bezpiecznikami. Nie wystarczy wyłączyć światła przełącznikiem to tylko rozłącza obwód, ale przewód fazowy nadal może być pod napięciem w puszce. Po wyłączeniu zasilania, koniecznie zweryfikuj brak napięcia za pomocą próbnika. To prosty, ale kluczowy krok, który uchroni Cię przed potencjalnym porażeniem prądem, a także przed uszkodzeniem instalacji czy sprzętu.

Niezbędne narzędzia: Co musisz mieć pod ręką?

Aby sprawnie i bezpiecznie podłączyć włącznik schodowy Ospel, upewnij się, że masz pod ręką następujące narzędzia:

• Śrubokręty: Płaski i krzyżakowy, dopasowane do śrub włącznika i puszki.
• Ściągacz do izolacji: Niezbędny do precyzyjnego i bezpiecznego usunięcia izolacji z przewodów.
• Próbnik napięcia (lub multimetr): Absolutnie kluczowy do sprawdzenia, czy w przewodach na pewno nie ma prądu.
• Taśma izolacyjna: Przyda się do zabezpieczenia ewentualnych połączeń lub tymczasowej izolacji.
• Ewentualnie szczypce boczne: Do przycinania przewodów, jeśli zajdzie taka potrzeba.

Włącznik schodowy, krzyżowy, pojedynczy jak rozpoznać właściwy produkt Ospel?

Na rynku dostępnych jest kilka rodzajów włączników, a wybór odpowiedniego jest kluczowy dla prawidłowego działania instalacji. Włącznik pojedynczy (jednobiegunowy) służy do sterowania światłem z jednego miejsca i posiada zazwyczaj dwa zaciski. To najprostszy typ, który znajdziesz w większości pomieszczeń.

Z kolei włącznik schodowy Ospel, którego dotyczy ten przewodnik, jest przeznaczony do sterowania jednym punktem świetlnym z dwóch różnych miejsc, na przykład na początku i końcu korytarza czy schodów. Rozpoznasz go po tym, że posiada trzy zaciski. To kluczowa cecha, na którą musisz zwrócić uwagę przy zakupie. Zaciski te pozwalają na przełączanie fazy między dwoma przewodami korespondencyjnymi, co umożliwia włączanie i wyłączanie światła z obu lokalizacji.

Istnieje jeszcze włącznik krzyżowy, który stosuje się, gdy chcemy sterować oświetleniem z trzech lub więcej miejsc. On z kolei ma cztery zaciski i zawsze montuje się go pomiędzy dwoma włącznikami schodowymi w obwodzie. Upewnij się, że masz w ręku właściwy włącznik schodowy Ospel, zanim rozpoczniesz montaż.

Zrozumieć włącznik schodowy Ospel: Oznaczenia i zaciski

Trzy zaciski, czyli serce mechanizmu schodowego

Kiedy spojrzysz na mechanizm włącznika schodowego Ospel, zauważysz, że w przeciwieństwie do prostych włączników pojedynczych, posiada on trzy zaciski (styki). W wielu nowoczesnych modelach Ospel, takich jak te z serii Sonata czy Aria, są to wygodne szybkozłączki, które znacznie ułatwiają montaż przewodów. Te trzy zaciski są kluczowe dla działania instalacji schodowej, ponieważ umożliwiają przełączanie prądu między dwoma ścieżkami, co pozwala na sterowanie oświetleniem z dwóch różnych punktów.

Jak bezbłędnie zidentyfikować zacisk wspólny (L/P)?

Identyfikacja zacisku wspólnego jest absolutnie kluczowa dla prawidłowego podłączenia włącznika schodowego Ospel. To właśnie do niego podłączamy przewód fazowy zasilający w pierwszym włączniku oraz przewód fazowy idący do lampy w drugim włączniku. W produktach Ospel zacisk ten jest często wyraźnie oznaczony. Szukaj następujących oznaczeń:

• Litera L: Najczęściej spotykane oznaczenie.
• Litera P: Równie popularne, zwłaszcza w starszych modelach lub niektórych seriach.
• Strzałka wchodząca: Symbolizuje wejście zasilania.
• Wyróżnienie kolorystyczne: Czasami zacisk wspólny jest oznaczony innym kolorem, np. czerwonym, co dodatkowo ułatwia jego identyfikację.

Zawsze upewnij się, że poprawnie zidentyfikowałeś ten zacisk, zanim przejdziesz do podłączania przewodów. To najczęstsze źródło błędów w instalacji schodowej.

Rola zacisków korespondencyjnych co musisz wiedzieć?

Poza zaciskiem wspólnym, włącznik schodowy Ospel posiada dwa pozostałe zaciski, które nazywamy zaciskami korespondencyjnymi. Ich rola jest prosta, ale niezwykle ważna: służą one do połączenia obu włączników schodowych ze sobą. To właśnie przez te zaciski i dwa przewody korespondencyjne (tzw. "krzyżaki") faza jest przenoszona między pierwszym a drugim włącznikiem. Kiedy zmieniasz położenie klawisza włącznika, wewnętrzny mechanizm przełącza fazę z jednego przewodu korespondencyjnego na drugi, co w efekcie pozwala na włączenie lub wyłączenie światła niezależnie od pozycji drugiego włącznika. Pamiętaj, że do tych zacisków podłączamy wyłącznie przewody łączące włączniki, nigdy przewód fazowy zasilający czy idący bezpośrednio do lampy.

Podłączanie włącznika schodowego Ospel: Praktyczny przewodnik

1. Krok 1: Wyłączenie zasilania i weryfikacja próbnikiem

   Zanim cokolwiek zrobisz, udaj się do głównej skrzynki bezpieczników i wyłącz bezpiecznik odpowiadający za obwód oświetleniowy, nad którym będziesz pracować. Jeśli nie jesteś pewien, który to, wyłącz bezpiecznik główny. Następnie wróć do miejsca montażu i za pomocą próbnika napięcia (popularnie zwanego "neonówką" lub "śrubokrętem z lampką") sprawdź każdy przewód w puszce instalacyjnej. Dotknij końcówką próbnika do miedzianej części każdego przewodu. Lampka w próbniku nie może się zaświecić. Upewnij się, że w żadnym przewodzie nie ma napięcia to Twój absolutny priorytet.

2. Krok 2: Identyfikacja przewodów w puszce instalacyjnej (L, N, PE, korespondencyjne)

   Teraz, gdy masz pewność, że nie ma napięcia, możesz przystąpić do identyfikacji przewodów. W puszce instalacyjnej powinieneś znaleźć kilka przewodów. Standardowe kolory to:

   • Przewód fazowy (L): Zazwyczaj brązowy, czarny lub szary. To ten, który pod napięciem "świeci" próbnikiem.
   • Przewód neutralny (N): Zawsze niebieski.
   • Przewód ochronny (PE): Zawsze żółto-zielony.

   Oprócz tego, w przypadku instalacji schodowej, będziesz mieć dwa przewody korespondencyjne, które biegną między puszkami obu włączników. Często mają one ten sam kolor co przewód fazowy lub inny, ale konsekwentny kolor. Jeśli kolory są niejasne lub niestandardowe, użyj próbnika (po ponownym, chwilowym włączeniu zasilania i ostrożnym sprawdzeniu, który przewód "świeci") lub multimetru do dokładnej identyfikacji, a następnie ponownie odłącz zasilanie.

3. Krok 3: Podłączenie pierwszego włącznika faza na właściwym miejscu

   Weź pierwszy włącznik schodowy Ospel. Przewód fazowy (L), który zidentyfikowałeś jako zasilający obwód, podłącz do zacisku wspólnego (L/P) włącznika. Pamiętaj, że to ten, który często jest oznaczony literą L, P lub strzałką wchodzącą, a czasem ma czerwony kolor. Następnie, dwa przewody korespondencyjne, które biegną do drugiego włącznika, podłącz do pozostałych dwóch zacisków korespondencyjnych pierwszego włącznika. Kolejność podłączenia przewodów korespondencyjnych do tych dwóch zacisków nie ma znaczenia, ale warto zachować ją spójną w obu włącznikach.

4. Krok 4: Połączenie drugiego włącznika i wyprowadzenie zasilania na lampę

   Przejdź do puszki drugiego włącznika schodowego. Dwa przewody korespondencyjne, które przyszły z pierwszego włącznika, podłącz do analogicznych zacisków korespondencyjnych w drugim włączniku. Upewnij się, że są one podłączone w ten sam sposób, co w pierwszym włączniku (np. jeśli jeden kolor był po lewej, to tu też po lewej). Następnie, z zacisku wspólnego (L/P) drugiego włącznika (tego samego typu zacisku, co w pierwszym włączniku) wyprowadź przewód fazowy, który poprowadzi zasilanie bezpośrednio do oprawy oświetleniowej.

5. Krok 5: Prawidłowe podłączenie przewodów neutralnych (N) i ochronnych (PE)

   Pamiętaj, że przewody neutralny (N, niebieski) i ochronny (PE, żółto-zielony) omijają włączniki schodowe. Ich rolą jest doprowadzenie zasilania i zapewnienie bezpieczeństwa bezpośrednio do oprawy oświetleniowej. W puszce instalacyjnej, w której znajduje się lampa, przewód neutralny (N) z instalacji należy połączyć z przewodem neutralnym lampy, a przewód ochronny (PE) z przewodem ochronnym lampy. Użyj do tego celu odpowiednich złączek (np. WAGO) lub kostek, aby zapewnić bezpieczne i trwałe połączenie. Nigdy nie podłączaj tych przewodów do włączników!

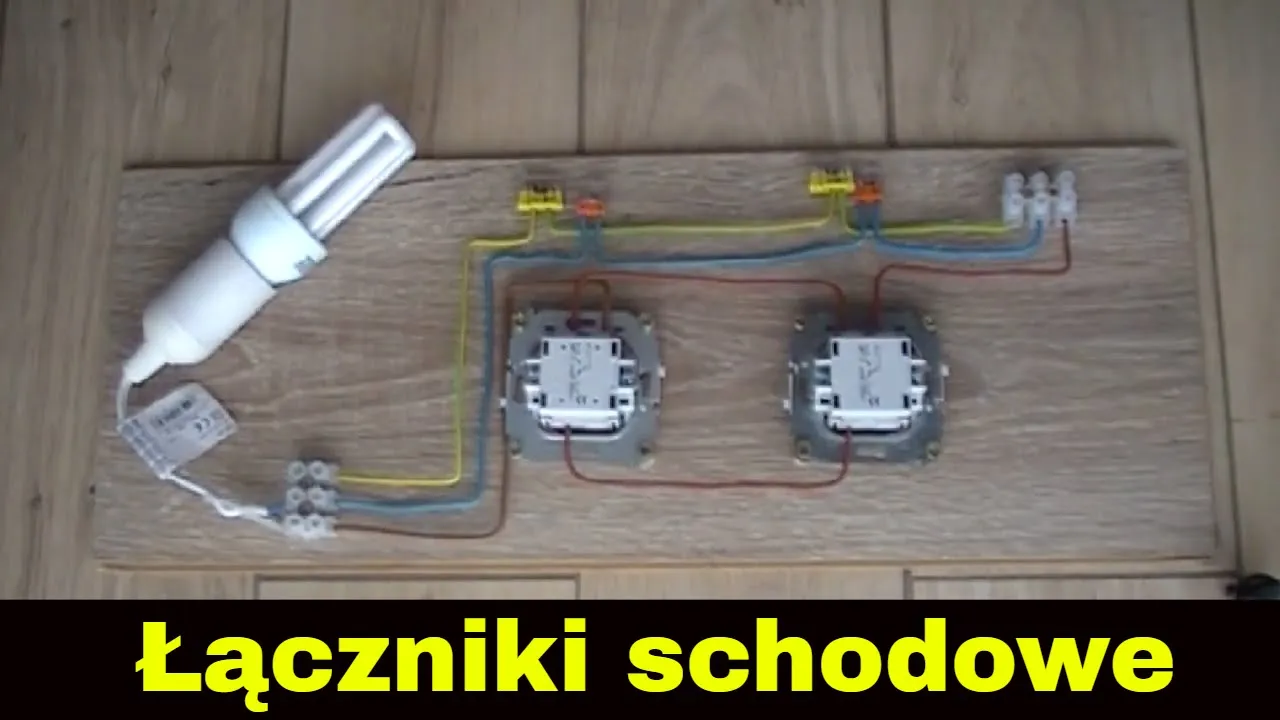

Schematy podłączenia: Wizualizacja instalacji schodowej

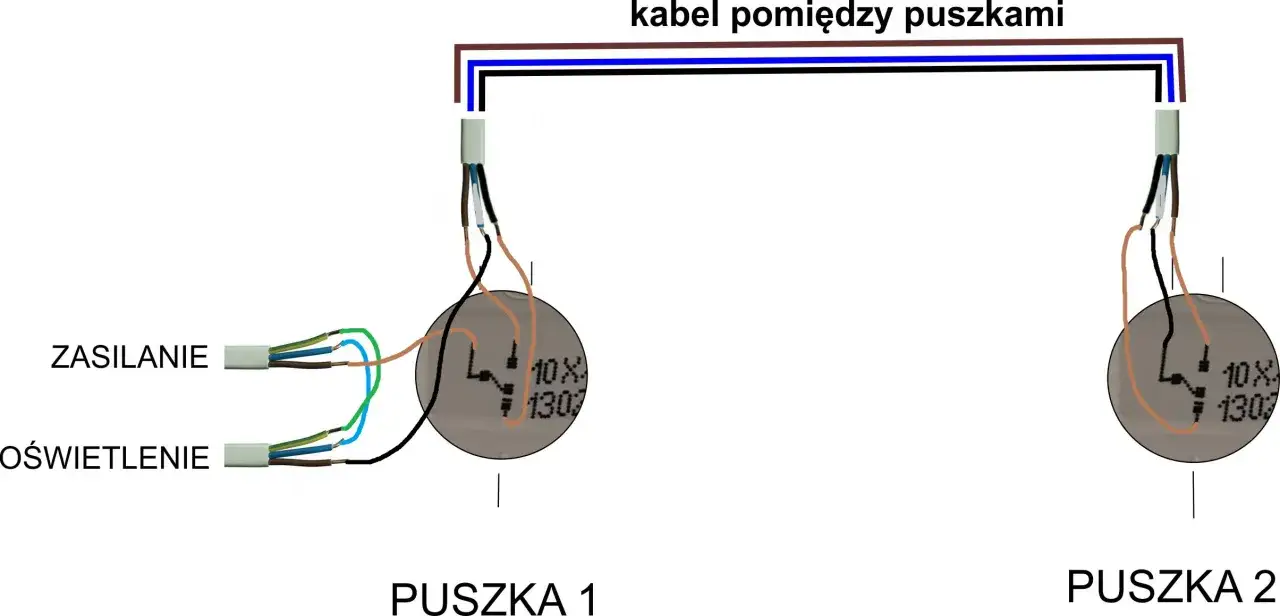

Klasyczny układ z dwoma włącznikami jak to wygląda na rysunku?

Kiedy patrzę na klasyczny schemat instalacji schodowej z dwoma włącznikami, widzę, jak prosta, a zarazem sprytna jest ta konfiguracja. Na załączonym obrazie (lub w typowym schemacie) zauważysz, że przewód fazowy (L) wchodzi do zacisku wspólnego pierwszego włącznika. Z dwóch pozostałych zacisków (korespondencyjnych) wychodzą dwa przewody, które biegną do drugiego włącznika, łącząc się z jego zaciskami korespondencyjnymi. Następnie, z zacisku wspólnego drugiego włącznika wychodzi przewód fazowy, który prowadzi bezpośrednio do lampy. Przewody neutralny (N) i ochronny (PE) omijają włączniki, idąc prosto do oprawy. To właśnie ten układ pozwala na niezależne sterowanie światłem z dwóch punktów, przełączając fazę między dwoma ścieżkami.

Przykładowy schemat dla popularnych serii: Ospel Sonata i Aria

Wielu moich klientów pyta, czy schemat podłączenia różni się dla poszczególnych serii Ospel, takich jak popularne Sonata, Aria, As czy Impresja. Moja odpowiedź jest zawsze taka sama: zasada podłączenia włączników schodowych jest identyczna dla wszystkich serii Ospel. Niezależnie od tego, czy masz w ręku elegancki włącznik z serii Sonata, czy minimalistyczny z serii Aria, mechanizm wewnętrzny i układ zacisków są takie same. Różnice dotyczą jedynie estetyki, wyglądu zewnętrznego, materiałów czy drobnych oznaczeń na samym mechanizmie. Jeśli więc potrafisz podłączyć jeden włącznik schodowy Ospel, poradzisz sobie z każdym innym z tej marki.

Rozszerzone instalacje: Podwójne i krzyżowe włączniki Ospel

Jak podłączyć podwójny włącznik schodowy Ospel?

Podwójny włącznik schodowy Ospel to bardzo praktyczne rozwiązanie, gdy potrzebujesz sterować dwoma niezależnymi obwodami światła (np. oświetleniem głównym i kinkietami na schodach) z dwóch różnych miejsc. Taki włącznik wygląda jak dwa włączniki schodowe w jednej obudowie, co oznacza, że posiada sześć zacisków po trzy na każdy klawisz. Zasada podłączenia jest w zasadzie zdublowaniem schematu dla włącznika pojedynczego. Oznacza to, że dla każdego klawisza postępujesz tak, jakbyś podłączał osobny włącznik schodowy: jeden zacisk wspólny i dwa korespondencyjne dla pierwszego obwodu, i analogicznie dla drugiego. To wymaga nieco więcej przewodów i precyzji, ale logika pozostaje taka sama.

Kiedy potrzebujesz włącznika krzyżowego i jak go wpiąć w układ?

Włącznik krzyżowy staje się niezbędny, gdy chcesz sterować oświetleniem z trzech lub więcej miejsc. Wyobraź sobie długi korytarz lub klatkę schodową na kilku piętrach włączniki schodowe na początku i końcu to za mało. Właśnie wtedy do gry wchodzi włącznik krzyżowy. Jego rola polega na przełączaniu przewodów korespondencyjnych między dwoma włącznikami schodowymi. Montuje się go zawsze pomiędzy dwoma włącznikami schodowymi nigdy na początku ani na końcu obwodu. Włącznik krzyżowy Ospel posiada cztery zaciski: dwa wejściowe (do których podłączasz przewody korespondencyjne z pierwszego włącznika schodowego lub poprzedniego krzyżowego) i dwa wyjściowe (do których podłączasz przewody korespondencyjne idące do kolejnego włącznika krzyżowego lub drugiego włącznika schodowego). Pamiętaj, że w obwodzie zawsze muszą być dwa włączniki schodowe (na początku i końcu), a między nimi dowolna liczba włączników krzyżowych.

Rozwiązywanie problemów: Co zrobić, gdy instalacja nie działa?

Światło nie zapala się wcale gdzie szukać przyczyny?

Jeśli po podłączeniu włącznika schodowego Ospel światło w ogóle się nie zapala, najczęściej problem leży w jednej z poniższych kwestii:

• Brak zasilania: Sprawdź, czy bezpiecznik w skrzynce nie został wybity. Czasem to tak prozaiczna przyczyna.
• Luźne połączenie: Upewnij się, że wszystkie przewody są solidnie wsunięte w zaciski włączników i oprawy. Nawet lekko luźny przewód może przerwać obwód.
• Błędne podłączenie przewodu fazowego: Najczęstszy błąd to podłączenie przewodu fazowego zasilającego do zacisku korespondencyjnego zamiast wspólnego (L/P) w którymś z włączników.
• Uszkodzona żarówka: Czasem zapominamy o podstawach sprawdź, czy żarówka jest sprawna i dobrze wkręcona.
• Uszkodzony włącznik: Choć rzadko, zdarza się, że sam włącznik jest wadliwy. Jeśli wszystko inne zawiedzie, rozważ jego wymianę.

Włącznik działa tylko w jednej kombinacji położeń typowy błąd montażowy

Jeśli zauważysz, że światło zapala się lub gaśnie tylko wtedy, gdy jeden z włączników jest w konkretnej pozycji, a drugi w innej, to niemal na pewno masz do czynienia z błędnym podłączeniem przewodu fazowego zasilającego do zacisku korespondencyjnego zamiast do zacisku wspólnego (L/P) w jednym z włączników. Pamiętam, jak sam na początku popełniałem ten błąd. Musisz dokładnie sprawdzić oba włączniki i upewnić się, że przewód fazowy (ten, który "świeci" próbnikiem, gdy jest pod napięciem) jest podłączony do zacisku wspólnego (L/P) w pierwszym włączniku, a przewód idący do lampy wychodzi z zacisku wspólnego (L/P) w drugim włączniku. Przewody korespondencyjne łączą tylko zaciski korespondencyjne obu włączników.

Problem z szybkozłączkami Ospel jak poprawnie umieścić w nich przewód?

Włączniki Ospel często wyposażone są w szybkozłączki, które są bardzo wygodne, ale wymagają prawidłowego użycia. Aby przewód dobrze stykał, musisz wsunąć go do oporu. Upewnij się, że izolacja przewodu nie wchodzi do zacisku widoczna powinna być tylko miedziana część. Po wsunięciu delikatnie pociągnij za przewód, aby sprawdzić, czy jest solidnie zamocowany i nie wysuwa się. Jeśli przewód jest zbyt krótko odizolowany, może nie stykać prawidłowo, a jeśli zbyt długo, może grozić zwarciem. Zawsze sprawdzaj, czy izolacja jest nienaruszona tuż przy wejściu do zacisku, aby uniknąć przypadkowego kontaktu z innymi elementami.

Finalizacja i testowanie instalacji

Jak bezpiecznie osadzić mechanizm w puszce?

Po podłączeniu wszystkich przewodów i upewnieniu się, że połączenia są solidne, przyszedł czas na osadzenie mechanizmu włącznika w puszce instalacyjnej. Rób to ostrożnie, delikatnie układając przewody w puszce tak, aby nie były zgniecione ani uszkodzone przez mechanizm włącznika. Upewnij się, że nie ma ostrych zagięć, które mogłyby uszkodzić izolację. Następnie, przykręć mechanizm włącznika do puszki za pomocą śrub montażowych, upewniając się, że jest on stabilny i równo osadzony. Dopiero po tym kroku załóż ramkę i klawisz włącznika.

Przeczytaj również: Mitsubishi ASX: Połącz telefon z autem Bluetooth, Android Auto, CarPlay

Testowanie układu po włączeniu zasilania finalna weryfikacja

Gdy mechanizm jest już bezpiecznie osadzony, ramka i klawisz zamontowane, możesz przystąpić do finalnej weryfikacji. Upewnij się, że nikt nie dotyka instalacji. Następnie, wróć do skrzynki bezpieczników i ostrożnie włącz bezpiecznik obwodu, nad którym pracowałeś. Wróć do włączników i przetestuj ich działanie z obu lokalizacji. Sprawdź, czy światło zapala się i gaśnie poprawnie, niezależnie od tego, z którego włącznika korzystasz. Obserwuj, czy nie występują żadne nieprawidłowości, takie jak migotanie światła czy dziwne dźwięki. Jeśli wszystko działa prawidłowo, możesz uznać instalację za zakończoną sukcesem.
