Jak bezpiecznie podłączyć wtyczkę siłową 4-pin? Poradnik krok po kroku

W dzisiejszym przewodniku skupimy się na jednym z kluczowych elementów każdej instalacji przemysłowej i domowej, gdzie wymagane jest zasilanie trójfazowe: na bezpiecznym i prawidłowym podłączeniu czteropinowej wtyczki siłowej. Ten kompleksowy poradnik krok po kroku dostarczy Ci wszystkich niezbędnych informacji, od rozszyfrowania kolorów przewodów po finalne sprawdzenie połączenia, kładąc szczególny nacisk na Twoje bezpieczeństwo i zgodność z obowiązującymi normami.

Bezpieczeństwo przede wszystkim: Dlaczego poprawne podłączenie wtyczki siłowej jest kluczowe?

Wtyczki siłowe 4-bolcowe, często określane jako 3P+PE, są nieodłącznym elementem sieci trójfazowych. Służą one do zasilania urządzeń wymagających wyższego napięcia, standardowo 400V w Polsce, i co ważne, nie potrzebują przewodu neutralnego. Najczęściej spotkamy je przy silnikach elektrycznych, pompach, kompresorach czy innych maszynach przemysłowych, gdzie stabilne i mocne zasilanie jest absolutną koniecznością. Jako ekspert w tej dziedzinie, zawsze podkreślam, że ich prawidłowe podłączenie to nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa użytkownika i długowieczności podłączonego sprzętu.

Niestety, błędy podczas podłączania wtyczek siłowych mogą mieć bardzo poważne konsekwencje. Pamiętajmy, że prąd trójfazowy to nie przelewki i wymaga najwyższej ostrożności. Oto najczęstsze zagrożenia, na które zwracam uwagę:

• Pomylenie przewodu ochronnego (PE) z fazowym: To absolutnie najgroźniejszy błąd, który może mieć śmiertelne skutki. Jeśli przewód fazowy zostanie podłączony do styku przeznaczonego dla przewodu ochronnego, na metalowej obudowie urządzenia pojawi się pełne napięcie. Dotknięcie takiej obudowy grozi śmiertelnym porażeniem prądem.
• Niedokładne dokręcenie zacisków śrubowych: Luźne połączenia to prosta droga do problemów. Powodują one przegrzewanie się styków, iskrzenie, a w skrajnych przypadkach mogą doprowadzić do zwarcia, uszkodzenia wtyczki, urządzenia, a nawet pożaru instalacji.
• Brak zastosowania tulejek zaciskowych: W przypadku przewodów linkowych (wielodrutowych), brak tulejek powoduje, że pojedyncze druciki mogą się łamać, pogarszając jakość styku. To z kolei prowadzi do wzrostu rezystancji, przegrzewania i zwiększa ryzyko awarii.
• Niewłaściwe zamocowanie dławika kablowego: Dławik ma za zadanie mechanicznie zabezpieczyć kabel przed wyrwaniem z wtyczki. Jeśli nie jest prawidłowo dokręcony, kabel może zostać przypadkowo wyciągnięty, co może doprowadzić do przerwania połączeń, zwarcia lub odsłonięcia przewodów pod napięciem.

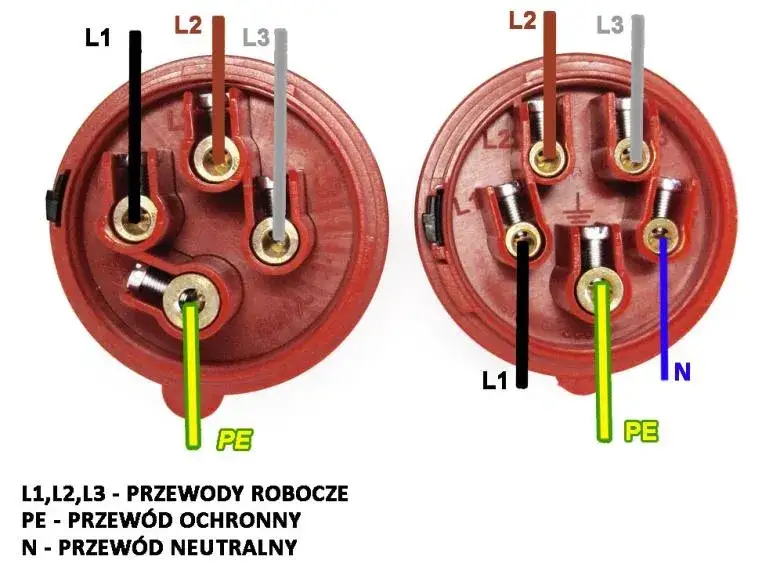

Przygotowanie do pracy: Niezbędne narzędzia i bezpieczne stanowisko

Zanim przystąpisz do jakichkolwiek prac z instalacją elektryczną, upewnij się, że masz pod ręką odpowiednie narzędzia. Dobrej jakości sprzęt to podstawa bezpiecznej i efektywnej pracy. Nie oszczędzaj na narzędziach, bo to inwestycja w Twoje bezpieczeństwo i precyzję wykonania.

• Ściągacz izolacji: Niezbędny do precyzyjnego usuwania izolacji zewnętrznej i wewnętrznej z przewodów, bez ryzyka uszkodzenia żył.
• Praska do tulejek zaciskowych: Kluczowa do prawidłowego i trwałego zamocowania tulejek na końcówkach przewodów linkowych.
• Śrubokręty (płaski i krzyżakowy): Do dokręcania zacisków we wtyczce. Używaj śrubokrętów z izolowanymi rękojeściami, zgodnych z normami bezpieczeństwa.
• Miernik napięcia lub próbowka: Absolutnie konieczne do weryfikacji braku napięcia przed rozpoczęciem pracy.

Moja złota zasada brzmi: zawsze odłącz zasilanie! To najważniejszy krok, którego nigdy nie wolno pomijać. Praca pod napięciem jest skrajnie niebezpieczna i grozi porażeniem prądem.

1. Zlokalizuj odpowiednie zabezpieczenie: Znajdź wyłącznik nadprądowy lub bezpiecznik odpowiadający za obwód, do którego podłączona jest wtyczka.
2. Odłącz zasilanie: Wyłącz wyłącznik lub wykręć bezpiecznik. Upewnij się, że nikt inny nie będzie mógł przypadkowo włączyć zasilania podczas Twojej pracy. Jeśli to możliwe, zabezpiecz wyłącznik przed ponownym załączeniem (np. kłódką).
3. Zweryfikuj brak napięcia: Za pomocą miernika napięcia lub próbowki sprawdź każdy styk w gnieździe lub na przewodach, aby upewnić się, że napięcie zostało całkowicie odłączone. Sprawdź każdy przewód fazowy względem przewodu ochronnego (PE) oraz względem siebie. To krytyczny krok, który potwierdza bezpieczeństwo.
4. Pamiętaj o uprawnieniach: Zgodnie z przepisami, prace przy instalacjach elektrycznych powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, minimum SEP G1 do 1kV. Jeśli nie masz pewności co do swoich umiejętności, zawsze zleć to zadanie wykwalifikowanemu elektrykowi.

Rozszyfrowanie kabla: Jak rozpoznać przewody w instalacji 4-żyłowej?

W Polsce, podobnie jak w większości krajów europejskich, obowiązuje ujednolicony standard kolorystyczny przewodów elektrycznych, zgodny z normą PN-HD 308 S2:2007. Jest to niezwykle pomocne, ponieważ pozwala na szybką i jednoznaczną identyfikację funkcji każdej żyły w kablu. Warto podkreślić, że wtyczki 4-pinowe, o których mówimy, są przeznaczone do sieci trójfazowych bez przewodu neutralnego (N), dlatego też nie znajdziesz w nich niebieskiego przewodu, który jest zarezerwowany właśnie dla neutralnego.

Przewody fazowe, oznaczane jako L1, L2 i L3, odpowiadają za przesyłanie prądu do urządzenia. To one niosą ze sobą napięcie 400V międzyfazowe. Zgodnie z normą, ich kolory to: brązowy (L1), czarny (L2) i szary (L3). Pamiętaj, że kolejność tych faz może mieć znaczenie dla kierunku obrotów silników, ale o tym opowiem za chwilę.

Absolutnie kluczowym przewodem w każdej instalacji jest przewód ochronny, oznaczany jako PE (Protective Earth). Jego rola jest nadrzędna ma za zadanie odprowadzić prąd zwarciowy do ziemi w przypadku uszkodzenia izolacji urządzenia, chroniąc użytkownika przed porażeniem. Jest on zawsze łatwo rozpoznawalny dzięki swojemu charakterystycznemu, żółto-zielonemu kolorowi. Nigdy, pod żadnym pozorem, nie wolno pomylić go z przewodem fazowym!

Praktyczny przewodnik: Podłączanie wtyczki siłowej 4-bolcowej krok po kroku

Przejdźmy teraz do sedna, czyli praktycznego podłączania wtyczki. Pamiętaj, że precyzja i staranność na każdym etapie to gwarancja bezpieczeństwa.

1. Przygotowanie kabla:
   • Ostrożnie zdejmij izolację zewnętrzną z kabla na odpowiednią długość (zazwyczaj około 5-7 cm, w zależności od wtyczki), tak aby wszystkie żyły swobodnie dochodziły do zacisków, a dławik kablowy mógł prawidłowo objąć izolację zewnętrzną. Użyj do tego ściągacza izolacji, aby nie uszkodzić wewnętrznych żył.
   • Następnie zdejmij izolację z każdej pojedynczej żyły na długość około 0,8-1 cm, czyli tyle, ile potrzeba do wprowadzenia jej do zacisku.
   • Jeśli używasz przewodu linkowego (wielodrutowego), bezwzględnie zastosuj tulejki zaciskowe. Naciśnij je na końcówki żył i zaciśnij praską. Tulejki zapobiegają rozplątywaniu się drucików, zapewniając trwałe i bezpieczne połączenie, minimalizując ryzyko przegrzewania i łamania się żył.

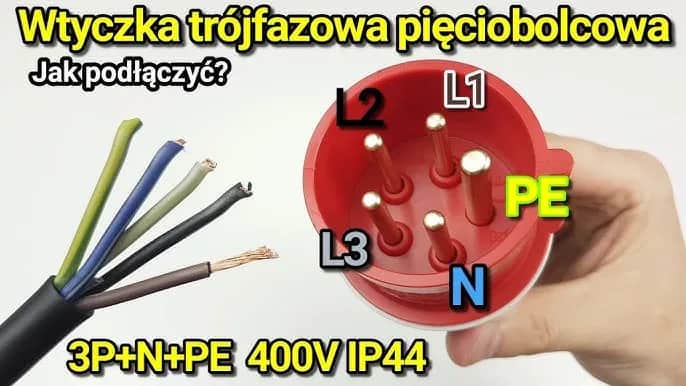

Na stykach wtyczki znajdziesz wyraźne oznaczenia: L1, L2, L3 dla przewodów fazowych oraz symbol uziemienia (trzy poziome kreski zmniejszające się ku dołowi) dla przewodu ochronnego PE. Zwróć uwagę, że styk przeznaczony dla przewodu PE jest zazwyczaj grubszy i dłuższy od styków fazowych. To celowe rozwiązanie ma ono zapewnić, że przewód ochronny zostanie podłączony jako pierwszy i odłączony jako ostatni, co dodatkowo zwiększa bezpieczeństwo.

Teraz, gdy kabel jest przygotowany, a oznaczenia na wtyczce jasne, możemy przystąpić do najważniejszej części podłączania przewodów do zacisków. Pamiętaj o zachowaniu spokoju i precyzji.

Zgodnie z zasadami bezpieczeństwa, przewód ochronny (PE) musi być zawsze podłączony jako pierwszy. To nie jest sugestia, to jest obowiązek. Podłącz żółto-zielony przewód do styku oznaczonego symbolem uziemienia. Dlaczego to takie ważne? W przypadku awarii i pojawienia się napięcia na obudowie urządzenia, przewód ochronny jest Twoją pierwszą i najważniejszą linią obrony. Podłączenie go jako pierwszego gwarantuje, że ochrona będzie aktywna, zanim jakikolwiek prąd popłynie przez fazy.

Kolejność podłączenia przewodów fazowych (L1, L2, L3) do brązowego, czarnego i szarego przewodu ma kluczowe znaczenie, zwłaszcza gdy podłączasz silniki trójfazowe. Odpowiada ona za kierunek obrotów wirnika. Jeśli po podłączeniu silnik będzie kręcił się w niewłaściwą stronę, wystarczy zamienić miejscami dwa dowolne przewody fazowe (np. L1 z L2) oczywiście po uprzednim odłączeniu zasilania! W przypadku urządzeń grzewczych czy prostych maszyn, które nie posiadają silników, kolejność faz nie ma znaczenia dla ich działania, ale ja zawsze zalecam zachowanie standardowego układu dla spójności i łatwości serwisowania w przyszłości.

1. Dokręcanie zacisków: Po wprowadzeniu przewodów do odpowiednich zacisków, mocno dokręć śruby. Upewnij się, że przewody są solidnie zamocowane i nie ma możliwości ich wysunięcia. Nie używaj jednak nadmiernej siły, aby nie uszkodzić gwintów ani przewodów. Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze osadzony.
2. Zamocowanie dławika kablowego: Ostatnim krokiem jest prawidłowe zamocowanie dławika (dławicy) kablowego. Dławik ma za zadanie mechanicznie zabezpieczyć kabel przed wyrwaniem z wtyczki, chroniąc połączenia wewnętrzne przed naprężeniami. Dokręć go tak, aby kabel był stabilnie unieruchomiony, ale bez nadmiernego ściskania izolacji zewnętrznej.

Unikaj pułapek: Najczęstsze błędy przy montażu wtyczki siłowej

Mimo pozornie prostej budowy, wtyczki siłowe są elementami, przy których łatwo o błędy, zwłaszcza jeśli brakuje nam doświadczenia. Jako Łukasz Wójcik, widziałem już wiele niefortunnych, a czasem wręcz tragicznych pomyłek. Chcę Cię przed nimi przestrzec.

Jak już wspomniałem, pomylenie przewodu ochronnego (PE) z przewodem fazowym to błąd o śmiertelnym ryzyku. Jeśli na obudowie urządzenia pojawi się napięcie, a użytkownik jej dotknie, droga prądu przez ciało do ziemi jest otwarta. To absolutnie niedopuszczalne i dlatego zawsze podkreślam, aby przewód żółto-zielony traktować z najwyższym priorytetem i podłączać go jako pierwszy do odpowiedniego styku uziemienia. Zawsze dokładnie sprawdzaj oznaczenia!

Kolejnym, bardzo często spotykanym błędem, są zbyt słabo dokręcone zaciski śrubowe. Może się wydawać, że "trochę luźniej" nic nie zaszkodzi, ale to złudne myślenie. Luźne połączenia prowadzą do zwiększenia rezystancji w miejscu styku, co objawia się przegrzewaniem się, iskrzeniem, a w konsekwencji może doprowadzić do stopienia plastiku wtyczki, uszkodzenia urządzenia, a nawet pożaru. Zawsze dokręcaj śruby z odpowiednią siłą, a po pewnym czasie eksploatacji warto je sprawdzić i ewentualnie dokręcić ponownie.

W przypadku przewodów linkowych, czyli tych składających się z wielu cienkich drucików, brak zastosowania tulejek zaciskowych to proszenie się o kłopoty. Bez tulejek, pojedyncze druciki mogą się rozplątywać, łamać, a nawet wystawać poza zacisk, stwarzając ryzyko zwarcia. Co więcej, słaby styk bez tulejki prowadzi do pogorszenia przewodności, zwiększenia oporu i, jak już wiemy, przegrzewania. Tulejki zapewniają solidne, trwałe i bezpieczne połączenie, dlatego ich stosowanie jest dla mnie standardem.

Po podłączeniu: Weryfikacja i bezpieczne pierwsze uruchomienie

Po zakończeniu montażu wtyczki, zanim podasz napięcie, wykonaj dokładną kontrolę. To ostatnia szansa na wykrycie ewentualnych błędów i zapewnienie maksymalnego bezpieczeństwa.

• Kontrola wizualna: Sprawdź, czy wszystkie przewody są prawidłowo podłączone do odpowiednich zacisków (kolor do koloru, faza do fazy, PE do PE). Upewnij się, że nie ma wystających drucików ani uszkodzonej izolacji.
• Kontrola mechaniczna: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest solidnie osadzony w zacisku i nie wysunie się. Sprawdź, czy dławik kablowy jest prawidłowo dokręcony i stabilnie trzyma kabel.
• Sprawdzenie ciągłości i izolacji (opcjonalnie, ale zalecane): Jeśli masz odpowiedni sprzęt (np. miernik rezystancji izolacji), możesz sprawdzić ciągłość przewodu ochronnego oraz rezystancję izolacji między fazami a PE.

Gdy masz pewność, że wszystko jest podłączone prawidłowo i bezpiecznie, możesz przywrócić zasilanie. Jeśli podłączasz silnik trójfazowy, wykonaj następujące kroki:

1. Przywróć zasilanie: Włącz wyłącznik nadprądowy lub wkręć bezpiecznik.
2. Krótkotrwałe uruchomienie: Uruchom silnik na bardzo krótki czas (kilka sekund) i natychmiast go wyłącz. Obserwuj kierunek obrotów.
3. Weryfikacja kierunku obrotów:
   • Jeśli silnik kręci się w prawidłową stronę, gratulacje! Możesz używać urządzenia.
   • Jeśli silnik kręci się w niewłaściwą stronę, natychmiast odłącz zasilanie. Następnie, po upewnieniu się, że napięcie jest odłączone, zamień miejscami dwa dowolne przewody fazowe (np. L1 z L2) wewnątrz wtyczki. Nigdy nie rób tego pod napięciem!
   • Po zamianie faz, ponownie zamontuj wtyczkę, przywróć zasilanie i sprawdź kierunek obrotów. Proces powtarzaj, aż uzyskasz prawidłowy kierunek.
