W dzisiejszym artykule skupimy się na temacie, który dla wielu majsterkowiczów bywa wyzwaniem: samodzielnym podłączeniu domofonu 4-przewodowego. Przygotowałem dla Państwa szczegółowy poradnik, który krok po kroku przeprowadzi przez cały proces od zrozumienia podstaw działania, przez identyfikację przewodów, aż po testowanie i rozwiązywanie najczęstszych problemów. Moim celem jest dostarczenie praktycznej wiedzy, która pozwoli bezpiecznie i skutecznie zainstalować lub wymienić domofon w Państwa domu czy mieszkaniu.
Podłączenie domofonu 4-przewodowego krok po kroku kluczowe zasady i schematy
- System 4-przewodowy to najpopularniejszy standard w domofonach analogowych, gdzie każda żyła ma przypisaną funkcję (sygnał wywołania, masa, mikrofon, głośnik).
- Do montażu potrzebne są podstawowe narzędzia, w tym miernik uniwersalny, który jest kluczowy do identyfikacji przewodów w przypadku braku schematu.
- Kluczowe dla prawidłowego działania jest poprawne podłączenie każdej żyły oraz właściwa konfiguracja zworek w unifonie.
- Najczęstsze problemy to pomyłki w podłączeniu żył, złe ustawienie zworek oraz brak zasilania elektrozaczepu.
- W przypadku niejasności lub uszkodzeń instalacji warto rozważyć wezwanie fachowca.
Samodzielne podłączenie domofonu 4-żyłowego co musisz wiedzieć na start
Zanim zagłębimy się w szczegóły, warto zrozumieć podstawową zasadę działania domofonu 4-przewodowego. Jak sama nazwa wskazuje, ten system wykorzystuje cztery żyły do przesyłania wszystkich niezbędnych sygnałów. Każda z nich ma ściśle określoną funkcję: jedna odpowiada za sygnał wywołania (dzwonek), druga za masę (wspólny punkt odniesienia dla wszystkich sygnałów), trzecia za przesyłanie głosu z mikrofonu unifonu do kasety zewnętrznej, a czwarta za przesyłanie głosu z kasety do głośnika w unifonie. To właśnie ta prostota i jasno określone funkcje sprawiają, że system 4-przewodowy jest tak powszechny, zwłaszcza w starszym budownictwie.
Praca z instalacją elektryczną, nawet niskonapięciową, zawsze wymaga ostrożności. Najważniejszą zasadą bezpieczeństwa jest bezwzględne odłączenie zasilania przed rozpoczęciem jakichkolwiek prac. Często domofony zasilane są z transformatora w piwnicy lub na klatce schodowej, dlatego upewnij się, że prąd został wyłączony w odpowiednim miejscu. Pamiętaj, że nawet niskie napięcie może spowodować nieprzyjemne porażenie lub uszkodzenie sprzętu. Zawsze pracuj w dobrym oświetleniu i używaj narzędzi z izolowanymi rękojeściami.
Do prawidłowego podłączenia domofonu 4-przewodowego będziesz potrzebować kilku podstawowych narzędzi:
- Śrubokręty (płaski i krzyżakowy)
- Ściągacz izolacji do przewodów
- Miernik uniwersalny (multimetr) niezbędny do identyfikacji żył, jeśli brakuje schematu
- Obcinaczki do kabli
- Opcjonalnie: lutownica, jeśli przewody są uszkodzone lub wymagają przedłużenia

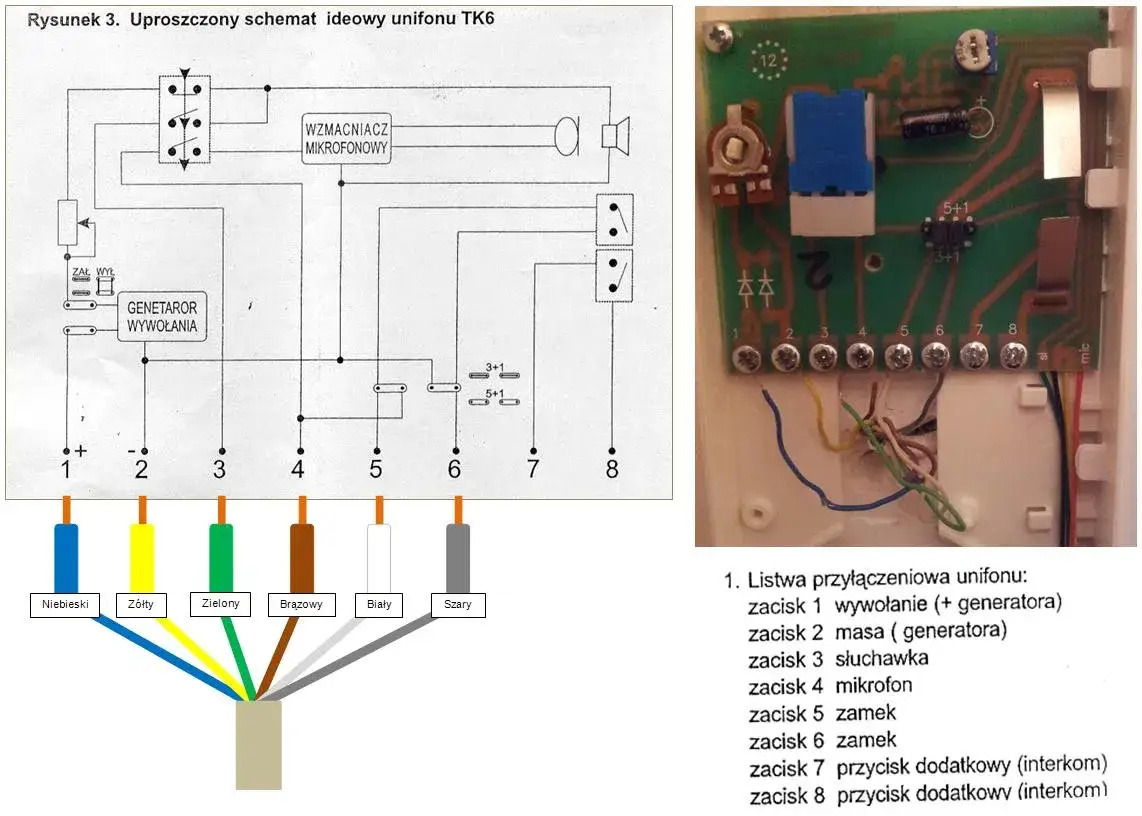

Anatomia instalacji 4-przewodowej klucz do prawidłowego podłączenia
Zrozumienie funkcji każdej żyły to podstawa sukcesu. W systemie 4-przewodowym, choć producenci mogą stosować różne oznaczenia, standardowy schemat jest dość konsekwentny. Poniżej przedstawiam typowe funkcje:
| Numer/Oznaczenie przewodu | Funkcja |
|---|---|
| 1 (lub SŁUCHAWKA/RING) | Sygnał wywołania (dzwonek) |
| 2 (lub MASA/GND) | Masa (-) |
| 3 (lub MIKROFON/MIC) | Linia mikrofonu (głos od unifonu do kasety) |
| 4 (lub GŁOŚNIK/SPK) | Linia głośnika (głos od kasety do unifonu) |
Niestety, nie zawsze można ufać standardowym kolorom kabli. W starszych instalacjach lub przy niestandardowych montażach kolory mogą być pomieszane, a nawet całkowicie inne niż te, do których jesteśmy przyzwyczajeni. Dlatego właśnie identyfikacja żył za pomocą miernika uniwersalnego jest absolutnie kluczowa i pozwoli uniknąć frustracji oraz potencjalnych uszkodzeń sprzętu. Nigdy nie zakładaj, że "czerwony to zawsze plus", bo w domofonach to często masa lub sygnał.

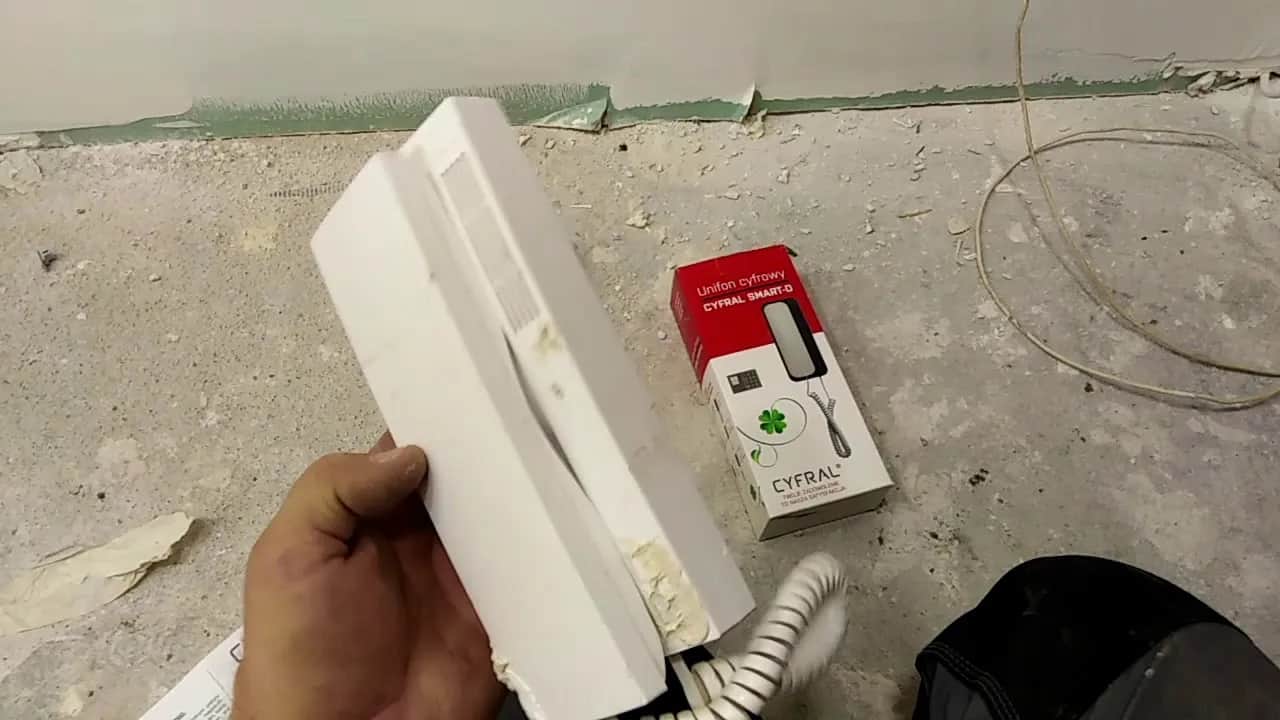

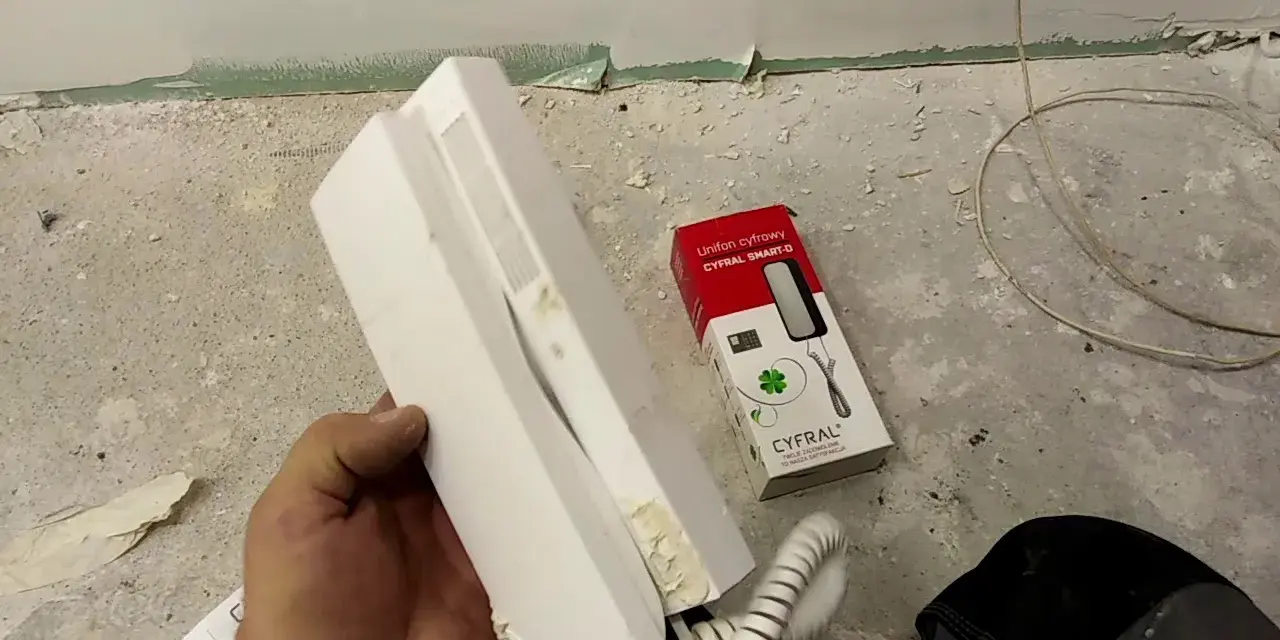

Unifon, czyli popularna "słuchawka" domofonu, to wewnętrzna część systemu. Służy do odbierania połączeń, prowadzenia rozmów z osobą stojącą przy kasecie zewnętrznej oraz otwierania drzwi za pomocą przycisku. To właśnie w nim znajdują się terminale, do których podłączamy przewody z instalacji.
Kaseta zewnętrzna to element montowany na zewnątrz budynku, przy wejściu. Zawiera przyciski wywołania (dzwonki), mikrofon i głośnik, które umożliwiają komunikację z unifonem. W systemach 4-przewodowych często to właśnie w kasecie zewnętrznej następuje zwieranie obwodu elektrozaczepu, który otwiera drzwi.
Podłączenie domofonu krok po kroku ilustrowany przewodnik
Jeśli nie masz schematu instalacji lub kolory kabli są mylące, musisz zidentyfikować żyły. Oto jak to zrobić za pomocą multimetru:
- Przygotowanie: Upewnij się, że zasilanie domofonu jest odłączone. Odsłoń końcówki wszystkich czterech przewodów wystających ze ściany.
- Znalezienie masy (GND): Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie około 20V. Podłącz jedną sondę multimetru do jednego z przewodów, a drugą sondą dotykaj kolejnych przewodów. Szukaj żyły, która w parze z innymi daje stabilne napięcie. Przewód, który w stosunku do pozostałych wykazuje najniższy potencjał (lub bliski zeru, jeśli mierzysz względem wspólnej masy instalacji), to prawdopodobnie masa. To jest nasz punkt odniesienia.
- Znalezienie sygnału wywołania (RING): Gdy już zidentyfikujesz masę, podłącz do niej jedną sondę multimetru. Poproś kogoś o naciśnięcie przycisku dzwonka na kasecie zewnętrznej. Drugą sondą dotykaj pozostałych żył. Przewód, na którym pojawi się krótkotrwałe napięcie (zmienne lub stałe, w zależności od systemu), to sygnał wywołania.
- Identyfikacja mikrofonu i głośnika: Po zidentyfikowaniu masy i dzwonka, zostają nam dwie żyły. Możemy spróbować podłączyć je metodą prób i błędów do terminali mikrofonu i głośnika w unifonie (po wcześniejszym podłączeniu masy i dzwonka). Jeśli komunikacja będzie jednostronna lub nie będzie jej wcale, zamień je miejscami. Możesz też spróbować zmierzyć rezystancję lub pojemność, ale to wymaga większej wiedzy. Najłatwiej jest podłączyć, sprawdzić i ewentualnie zamienić.
Gdy już wiesz, która żyła jest za co odpowiedzialna, możemy przystąpić do podłączania:
- Przygotowanie przewodów: Ostrożnie ściągnij około 5-7 mm izolacji z końcówek każdego zidentyfikowanego przewodu. Upewnij się, że nie uszkodziłeś cienkich drucików wewnątrz. Skręć ze sobą poszczególne druciki, aby zapobiec ich rozdwajaniu.
- Podłączanie do unifonu: Otwórz obudowę unifonu, aby uzyskać dostęp do terminali. Zazwyczaj są one oznaczone numerami (1, 2, 3, 4) lub symbolami (RING, GND, MIC, SPK). Podłącz każdy przewód do odpowiedniego terminala, zgodnie z Twoją identyfikacją. Upewnij się, że połączenia są solidne i żaden luźny drucik nie dotyka sąsiedniego terminala, co mogłoby spowodować zwarcie.
- Montaż unifonu: Po podłączeniu wszystkich przewodów, ostrożnie zamknij obudowę unifonu i zamocuj go na ścianie.
Wiele modeli unifonów, zwłaszcza tych uniwersalnych, posiada zworki konfiguracyjne. Są to małe plastikowe elementy, które można przestawiać lub usuwać, aby dostosować unifon do konkretnego systemu. Często służą one do wyboru trybu pracy (np. 4- lub 5-żyłowy), regulacji głośności dzwonka czy mikrofonu, a nawet do dopasowania impedancji. Zawsze sprawdź instrukcję obsługi swojego unifonu, aby upewnić się, że zworki są ustawione prawidłowo. Złe ustawienie zworek to jedna z najczęstszych przyczyn niedziałającego domofonu, mimo poprawnego podłączenia przewodów.
Po podłączeniu i konfiguracji zworek, czas na testy:
- Włączenie zasilania: Przywróć zasilanie domofonu.
- Test dzwonka: Poproś kogoś o naciśnięcie przycisku dzwonka na kasecie zewnętrznej. Sprawdź, czy unifon dzwoni.
- Test komunikacji: Podnieś słuchawkę i sprawdź, czy słyszysz osobę przy kasecie zewnętrznej (głośnik) oraz czy ona słyszy Ciebie (mikrofon). Przetestuj w obie strony.
- Test otwierania drzwi: Naciśnij przycisk otwierania drzwi na unifonie. Sprawdź, czy elektrozaczep działa prawidłowo i drzwi się otwierają.
Coś poszło nie tak? Najczęstsze problemy i ich rozwiązania
Nawet przy najlepszych chęciach, czasami coś może pójść nie tak. Oto najczęstsze problemy i sposoby ich rozwiązania:
-
Domofon nie dzwoni:
- Pomyłka w żyłach: Najczęściej źle podłączona żyła sygnału wywołania (RING) lub masy (GND). Sprawdź ponownie identyfikację przewodów za pomocą multimetru.
- Złe zworki: Upewnij się, że zworki w unifonie są ustawione prawidłowo zgodnie z instrukcją.
- Uszkodzone przewody: W starszych instalacjach przewody mogą być przerwane lub skorodowane. Wymaga to zlokalizowania uszkodzenia i naprawy.
- Brak zasilania: Sprawdź, czy zasilanie domofonu jest włączone.
-
Problem z komunikacją (słychać tylko w jedną stronę lub wcale):
- Pomyłka w podłączeniu mikrofonu/głośnika: Najczęściej zamienione miejscami żyły mikrofonu (MIC) i głośnika (SPK). Spróbuj zamienić je na terminalach unifonu.
- Uszkodzone elementy: Rzadziej, ale możliwa jest usterka mikrofonu lub głośnika w unifonie lub kasecie zewnętrznej.
-
Ciągłe buczenie lub pisk w słuchawce:
- Pomyłka w podłączeniu żył: Często spowodowane błędnym podłączeniem masy lub zamianą linii sygnałowych.
- Uszkodzone przewody: Przerwana izolacja lub zwarcie przewodów może generować zakłócenia.
- Niezgodność sprzętu: Rzadko, ale może się zdarzyć, że unifon jest niezgodny z kasetą zewnętrzną, co prowadzi do problemów z sygnałem.
Jeśli elektrozaczep nie działa w systemie 4-przewodowym, najczęściej przyczyną jest brak oddzielnego zasilania. W większości systemów 4-przewodowych elektrozaczep nie jest zasilany bezpośrednio z unifonu. Zamiast tego, obwód elektrozaczepu jest zwierany w kasecie zewnętrznej, a sam elektrozaczep wymaga własnego transformatora domofonowego (zazwyczaj 12V AC). Upewnij się, że transformator jest podłączony i działa, a przewody do elektrozaczepu są prawidłowo podłączone w kasecie zewnętrznej.

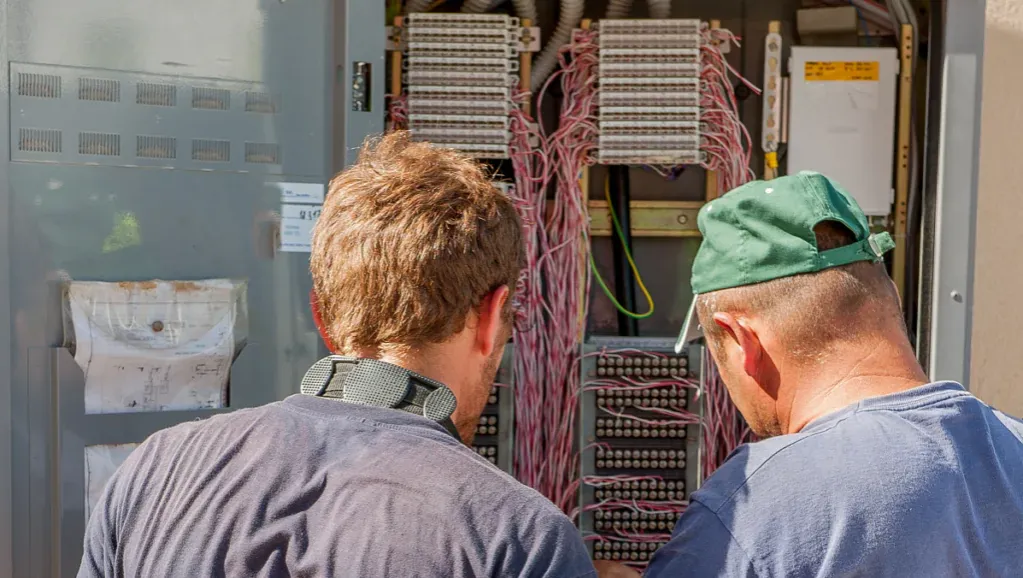

Kiedy wezwać fachowca, a kiedy warto próbować dalej samemu?
Samodzielne podłączenie domofonu 4-przewodowego jest w zasięgu wielu osób, ale są sytuacje, w których interwencja specjalisty staje się niezbędna. Oto kilka sygnałów, które powinny skłonić Cię do wezwania fachowca:
- Brak jakiejkolwiek reakcji: Jeśli po podłączeniu i sprawdzeniu podstawowych błędów (zasilanie, zworki, żyły) domofon nadal nie wykazuje żadnych oznak życia, problem może leżeć głębiej w instalacji.
- Uszkodzenie instalacji w pionie: W budownictwie wielorodzinnym problem może dotyczyć wspólnej instalacji na klatce schodowej, a nie tylko Twojego unifonu. Jeśli problem dotyczy wielu mieszkań, to wyraźny sygnał, że potrzebny jest specjalista.
- Niewykrywalne uszkodzenia przewodów: Jeśli podejrzewasz przerwane lub skorodowane przewody w ścianie, których nie jesteś w stanie zlokalizować, fachowiec dysponuje odpowiednim sprzętem do diagnostyki.
- Złożone problemy z komunikacją: Jeśli po zamianie żył i sprawdzeniu zworek nadal masz problemy z jakością dźwięku, buczeniem lub piskiem, może to wskazywać na bardziej skomplikowane problemy z kompatybilnością lub uszkodzeniem modułów.
Chociaż systemy 4-przewodowe nadal dominują w wielu starszych budynkach, warto wiedzieć, że rynek oferuje nowocześniejsze rozwiązania. Coraz popularniejsze stają się cyfrowe systemy 2-żyłowe, często określane jako systemy typu BUS. Ich główną zaletą jest znacznie łatwiejszy montaż zazwyczaj nie ma w nich polaryzacji, a dwa przewody wystarczają do przesyłania wszystkich sygnałów i zasilania. Oferują one również więcej funkcji, takich jak otwieranie furtki i bramy jednym unifonem, czy integracja z systemami smart home. Jednakże, przy wymianie lub naprawie w istniejącym, starszym budownictwie, system 4-żyłowy pozostaje najczęściej spotykanym i ekonomicznym standardem.
