Cyfral Smart 5P: Podłącz sam! Kompletny poradnik krok po kroku

Ten szczegółowy przewodnik krok po kroku pomoże Ci samodzielnie podłączyć unifon Cyfral Smart 5p, niezależnie od typu instalacji domofonowej. Znajdziesz tu jasne schematy, instrukcje identyfikacji przewodów oraz rozwiązania najczęstszych problemów, dzięki czemu sprawnie i bezpiecznie wykonasz montaż. Z mojego doświadczenia wiem, że samodzielne podłączenie domofonu może wydawać się skomplikowane, ale z odpowiednimi wskazówkami jest to zadanie w zasięgu ręki każdego majsterkowicza.

Sprawdź kompatybilność: Czy ten model na pewno pasuje do Twojej instalacji?

Zanim zabierzesz się do pracy, upewnij się, że unifon Cyfral Smart 5p jest odpowiedni dla Twojego systemu domofonowego. To kluczowy krok, który pozwoli uniknąć frustracji i niepotrzebnego marnowania czasu. Cyfral Smart 5p to unifon analogowy, co oznacza, że jest przeznaczony do pracy w tradycyjnych, wielożyłowych systemach domofonowych, takich jak instalacje 4, 5 i 6-żyłowe. Jest to bardzo ważna informacja, ponieważ nie jest on kompatybilny z cyfrowymi systemami dwuprzewodowymi, które coraz częściej spotyka się w nowszym budownictwie. Próba podłączenia go do takiego systemu zakończy się niestety niepowodzeniem i brakiem jakiejkolwiek funkcjonalności. Zawsze weryfikuj typ swojej instalacji przed zakupem!

Niezbędne narzędzia, które musisz przygotować przed montażem

Przygotowanie odpowiednich narzędzi to podstawa sprawnego i bezpiecznego montażu. Nie potrzebujesz specjalistycznego sprzętu, ale kilka podstawowych przedmiotów znacznie ułatwi Ci pracę. Oto lista tego, co warto mieć pod ręką:

• Wkrętak krzyżakowy (do obudowy unifonu i ewentualnie do demontażu starego)
• Mały płaski wkrętak (niezbędny do precyzyjnego dokręcania zacisków przewodów na płytce)
• Ściągacz izolacji (do przygotowania końcówek przewodów, jeśli stare są uszkodzone lub za krótkie)
• Próbnik napięcia (opcjonalnie, ale bardzo pomocny do identyfikacji aktywnych żył, zwłaszcza jeśli nie masz starego unifonu do porównania)

Złota zasada instalatora: Zrób zdjęcie starych połączeń!

To jest absolutnie najważniejsza rada, jaką mogę Ci dać! Zanim odłączysz jakikolwiek przewód od starego unifonu, koniecznie zrób wyraźne zdjęcie istniejącego podłączenia. To Twoja najlepsza "mapa" i instrukcja. W mojej praktyce widziałem wiele przypadków, gdzie brak takiego zdjęcia prowadził do godzin frustracji i prób "zgadywania" funkcji poszczególnych żył. Zdjęcie pozwoli Ci zidentyfikować, która żyła odpowiada za masę, dzwonek, mikrofon, głośnik czy otwieranie drzwi. Pamiętaj, kolory przewodów nie zawsze są standardowe, więc funkcja, a nie barwa, jest kluczowa.

"Zawsze zrób zdjęcie starego podłączenia to Twoja najlepsza instrukcja!"

Demontaż starego unifonu i identyfikacja przewodów

Po upewnieniu się co do kompatybilności i przygotowaniu narzędzi, możemy przystąpić do demontażu starego urządzenia. Pamiętaj o ostrożności na każdym etapie.

Krok 1: Bezpieczne zdjęcie obudowy i przygotowanie do pracy

Rozpocznij od delikatnego zdjęcia obudowy starego unifonu. Zazwyczaj jest ona mocowana na zatrzaski lub kilka wkrętów krzyżakowych. Postępuj ostrożnie, aby nie uszkodzić ani obudowy, ani przewodów wychodzących ze ściany. Gdy obudowa zostanie zdjęta, uzyskasz dostęp do płytki drukowanej i zacisków, do których podłączone są przewody. W przypadku domofonów niskonapięciowych (a takie są systemy analogowe), zazwyczaj nie ma potrzeby odłączania zasilania głównego w całym mieszkaniu, ale zawsze zachowaj ostrożność i nie dotykaj bezpośrednio metalowych elementów, jeśli masz jakiekolwiek wątpliwości.

Krok 2: Rozszyfrowanie kolorów kabli na podstawie starego podłączenia

Teraz przyda się Twoje zdjęcie! Przyjrzyj się uważnie, jak podłączone były przewody do starego unifonu. Zidentyfikuj, która żyła odpowiada za konkretną funkcję: masę, dzwonek, mikrofon, głośnik oraz otwieranie drzwi (elektrozaczep). Jeśli kolory przewodów są nietypowe lub zdjęcie jest niewyraźne, możesz użyć małych kawałków taśmy izolacyjnej lub pisaka, aby oznaczyć każdą żyłę zgodnie z jej funkcją (np. "Masa", "Dzwonek", "Mikrofon"). Pamiętaj, że kolory przewodów w instalacjach domofonowych nie są tak ustandaryzowane jak w instalacjach elektrycznych, więc funkcja, a nie kolor, jest najważniejszym wyznacznikiem. Jeśli masz próbnik napięcia, możesz nim dodatkowo potwierdzić, które żyły są aktywne lub która jest masą.

Podłączanie domofonu Cyfral Smart 5p: Schematy dla każdej instalacji

Gdy już zidentyfikowałeś funkcje poszczególnych przewodów w Twojej instalacji, możemy przejść do właściwego podłączania nowego unifonu Cyfral Smart 5p. Pamiętaj, aby dokładnie przestrzegać schematów.

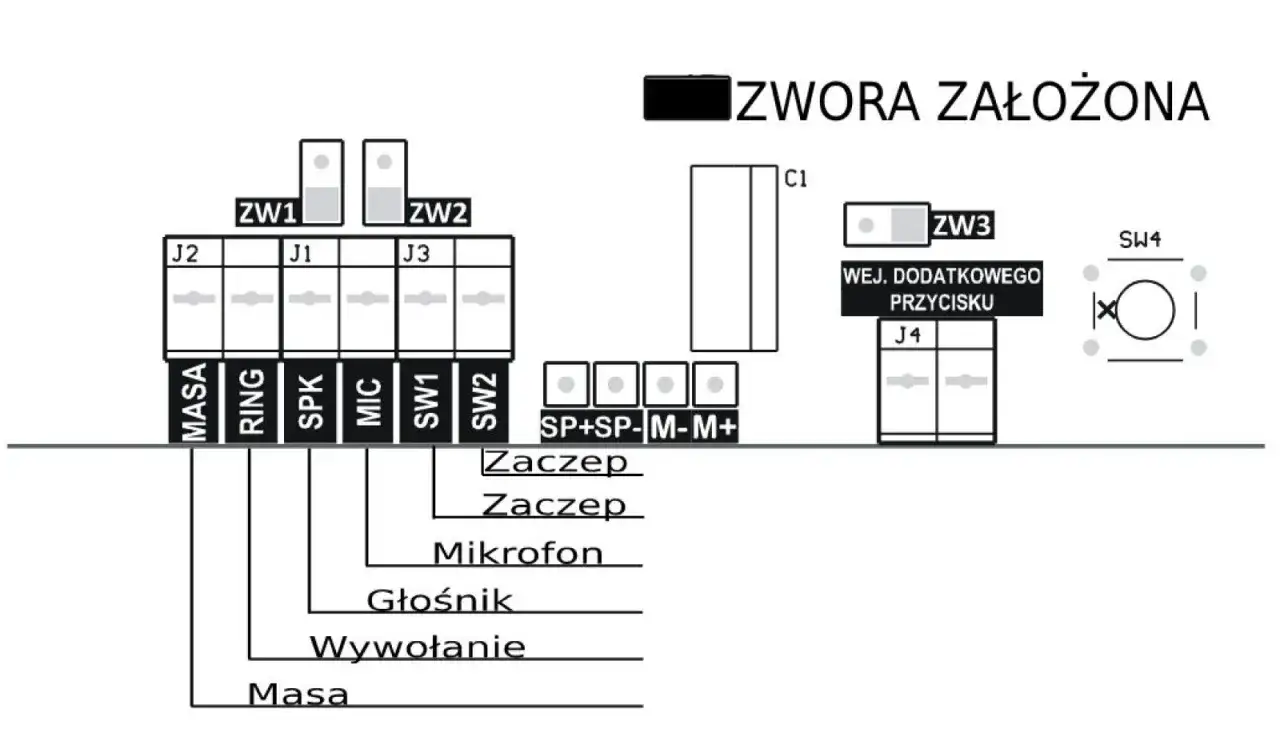

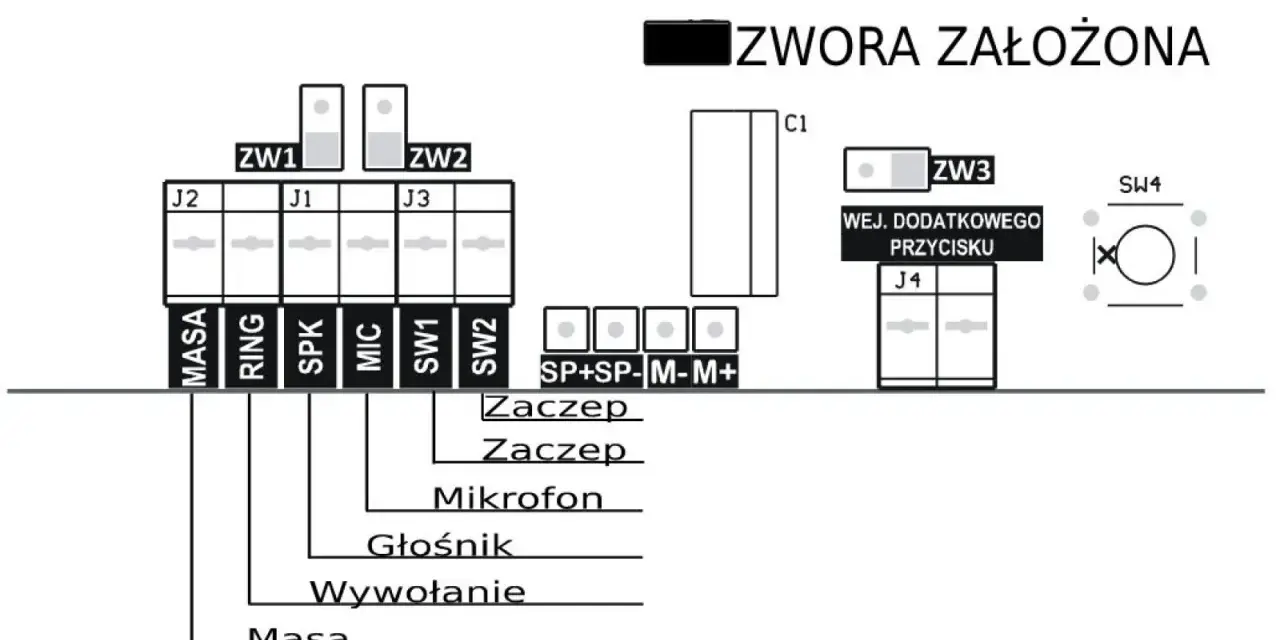

Omówienie złącz w nowym unifonie: MASA, RING, SPK, MIC, SW1, SW2

Na płytce drukowanej unifonu Cyfral Smart 5p znajdziesz kilka zacisków, do których będziesz podłączać przewody. Ich prawidłowe zrozumienie i połączenie to klucz do sukcesu. Oto ich szczegółowe omówienie:

• MASA: To linia masy, czyli wspólny punkt odniesienia (minus) dla wszystkich sygnałów w systemie. Jest to zazwyczaj najważniejszy przewód, bez którego nic nie będzie działać.
• RING: Linia dzwonka. Do tego zacisku podłączasz przewód odpowiedzialny za sygnał wywołania z panelu zewnętrznego.
• SPK (lub SŁ): Linia głośnika (ang. Speaker). Tutaj podłączasz przewód, który przesyła dźwięk z panelu zewnętrznego do słuchawki Twojego unifonu.
• MIC (lub M): Linia mikrofonu (ang. Microphone). Ten zacisk służy do podłączenia przewodu, który przesyła Twój głos z mikrofonu unifonu do panelu zewnętrznego.
• SW1 (lub Z1): Zacisk elektrozaczepu (ang. Switch). Jest to jeden z przewodów sterujących otwieraniem drzwi.
• SW2 (lub Z2): Drugi zacisk elektrozaczepu. To drugi przewód sterujący otwieraniem drzwi. W zależności od instalacji, te dwa zaciski mogą być używane do podłączenia dwóch niezależnych przewodów elektrozaczepu lub jeden z nich może być połączony z masą, jeśli system tak działa.

Warto wspomnieć, że w tym modelu zworki konfiguracyjne są zazwyczaj fabrycznie ustawione i rzadko wymagają zmiany przy standardowej instalacji. Skup się więc przede wszystkim na prawidłowym podłączeniu przewodów do odpowiednich zacisków.

Schemat dla instalacji 6-żyłowej

Instalacja 6-żyłowa jest najbardziej rozbudowana i najmniej problematyczna, jeśli chodzi o identyfikację funkcji, ponieważ każda z nich ma zazwyczaj swój dedykowany przewód. Oto jak podłączyć unifon Cyfral Smart 5p w takim systemie:

1. Podłącz przewód MASY (zidentyfikowany wcześniej) do zacisku MASA na płytce unifonu.
2. Podłącz przewód DZWONKA do zacisku RING.
3. Podłącz przewód GŁOŚNIKA do zacisku SPK.
4. Podłącz przewód MIKROFONU do zacisku MIC.
5. Podłącz pierwszy przewód ELEKTROZACZEPU do zacisku SW1.
6. Podłącz drugi przewód ELEKTROZACZEPU do zacisku SW2.

Po podłączeniu wszystkich przewodów upewnij się, że są one dobrze dokręcone w zaciskach i nie ma ryzyka zwarcia.

Schemat dla instalacji 5-żyłowej

Instalacja 5-żyłowa to również popularny standard. Różnica w stosunku do 6-żyłowej polega zazwyczaj na tym, że jeden z przewodów pełni podwójną funkcję lub jeden z zacisków elektrozaczepu jest połączony z masą. Oto jak to zrobić:

1. Podłącz przewód MASY do zacisku MASA.
2. Podłącz przewód DZWONKA do zacisku RING.
3. Podłącz przewód GŁOŚNIKA do zacisku SPK.
4. Podłącz przewód MIKROFONU do zacisku MIC.
5. Podłącz przewód ELEKTROZACZEPU (który zidentyfikowałeś jako odpowiedzialny za otwieranie drzwi) do zacisku SW1. Zacisk SW2 pozostaw niepodłączony, jeśli w Twojej instalacji jest tylko jeden przewód do elektrozaczeu, a drugi biegun jest realizowany przez masę systemu. W niektórych systemach może być konieczne podłączenie SW2 do MASY unifonu, jeśli tak działa elektrozaczep w Twoim bloku.

Schemat dla instalacji 4-żyłowej

Instalacja 4-żyłowa może być najbardziej wymagająca, ponieważ często otwieranie zamka jest realizowane w linii mikrofonu lub głośnika, co wymaga precyzyjnego podłączenia i zrozumienia funkcji każdego przewodu. W tym przypadku kluczowe jest dokładne zidentyfikowanie funkcji każdego z czterech przewodów na podstawie starego unifonu.

1. Podłącz przewód MASY do zacisku MASA.
2. Podłącz przewód DZWONKA do zacisku RING.
3. Podłącz przewód GŁOŚNIKA do zacisku SPK.
4. Podłącz przewód MIKROFONU do zacisku MIC.
5. W instalacji 4-żyłowej otwieranie elektrozaczepu jest zazwyczaj realizowane przez zwarcie linii mikrofonu lub głośnika z masą. Dokładne podłączenie SW1/SW2 będzie wymagało sprawdzenia instrukcji starego unifonu lub eksperymentowania z podłączeniem jednego z tych zacisków do linii MIC lub SPK (zazwyczaj przez rezystor, jeśli jest wymagany). W przypadku Cyfral Smart 5p, często wystarczy podłączyć przewód sterujący otwieraniem do SW1, a SW2 do masy, jeśli system na to pozwala. Jeśli masz problem, spróbuj podłączyć przewód odpowiedzialny za otwieranie do SW1, a SW2 do zacisku MASA.

Pierwsze uruchomienie i konfiguracja unifonu Cyfral Smart 5p

Po prawidłowym podłączeniu przewodów, czas na pierwsze uruchomienie i ewentualne dostosowanie ustawień unifonu do Twoich preferencji. To moment prawdy!

Regulacja głośności dzwonka

Wewnątrz unifonu Cyfral Smart 5p znajdziesz mały, trójpozycyjny przełącznik. Służy on do regulacji głośności dzwonka. Możesz ustawić go w pozycji "głośno", "cicho" lub "wyłączony" (całkowite wyciszenie dzwonka). Po zamontowaniu unifonu i sprawdzeniu jego działania, ustaw preferowany poziom głośności. To prosta, ale bardzo przydatna funkcja, którą docenisz w codziennym użytkowaniu.

Eliminacja pisków i szumów: Ustawienie czułości mikrofonu

Jeśli podczas rozmowy słyszysz piski, szumy, Twój głos jest zbyt cichy lub zbyt głośny, prawdopodobnie konieczna jest regulacja czułości mikrofonu. Wewnątrz unifonu, na płytce, znajdziesz mały potencjometr (zazwyczaj mała śrubka regulacyjna, którą obraca się płaskim wkrętakiem). Obracaj go małymi krokami, testując jakość dźwięku podczas rozmowy z kimś, kto stoi przy panelu zewnętrznym. Metodą prób i błędów znajdziesz optymalne ustawienie, które zapewni czysty i wyraźny dźwięk w obie strony. Pamiętaj, aby robić to delikatnie, aby nie uszkodzić potencjometru.

Testowanie kluczowych funkcji

Zanim zamkniesz obudowę i uznasz montaż za zakończony, przeprowadź dokładne testy wszystkich funkcji. To pozwoli Ci upewnić się, że wszystko działa prawidłowo i uniknąć późniejszych problemów. Oto lista kontrolna:

• Sprawdzenie dzwonka: Poproś kogoś o zadzwonienie z panelu zewnętrznego. Upewnij się, że dzwonek w unifonie działa, a jego głośność jest odpowiednia.
• Test rozmowy: Przeprowadź krótką rozmowę z osobą stojącą przy panelu zewnętrznym. Sprawdź jakość dźwięku w obie strony czy Ty słyszysz rozmówcę wyraźnie i czy on słyszy Ciebie bez zniekształceń. Ewentualnie wyreguluj czułość mikrofonu.
• Test otwierania drzwi: Naciśnij przycisk otwierania elektrozaczepu w unifonie i upewnij się, że drzwi wejściowe do budynku (lub furtka) się otwierają.

Rozwiązywanie problemów: Co zrobić, gdy coś nie działa?

Podłączenie domofonu może czasem napotkać na drobne trudności. Poniżej znajdziesz rozwiązania najczęstszych problemów, które mogą wystąpić po instalacji unifonu Cyfral Smart 5p. Moje doświadczenie pokazuje, że większość problemów wynika z prostych błędów w podłączeniu.

Unifon nie dzwoni

Brak sygnału dzwonka to jeden z najczęstszych problemów. Sprawdź następujące elementy:

• Sprawdź podłączenie linii RING: Upewnij się, że przewód dzwonka jest prawidłowo podłączony do zacisku RING na płytce unifonu. Luźne połączenie lub brak kontaktu to częsta przyczyna.
• Sprawdź przełącznik głośności: Upewnij się, że trójpozycyjny przełącznik głośności dzwonka wewnątrz unifonu nie jest ustawiony na "wyłączony". To często pomijany szczegół!
• Uszkodzony przewód: W rzadkich przypadkach przewód dzwonka może być uszkodzony (przerwany lub zwarty z innym). Wymaga to sprawdzenia ciągłości przewodu.

Nic nie słychać lub rozmówca mnie nie słyszy

Problemy z komunikacją głosową są również dość powszechne. Oto co należy sprawdzić:

• Pomylenie przewodów SPK/MIC: Upewnij się, że przewody głośnika (SPK) i mikrofonu (MIC) nie zostały zamienione miejscami. To bardzo częsty błąd.
• Regulacja czułości mikrofonu: Dostosuj potencjometr czułości mikrofonu wewnątrz unifonu. Zbyt niska czułość spowoduje, że rozmówca Cię nie usłyszy, a zbyt wysoka może prowadzić do pisków.
• Uszkodzenie głośnika/mikrofonu: W bardzo rzadkich przypadkach może być uszkodzony sam komponent w unifonie.
• Brak masy: Upewnij się, że przewód MASY jest prawidłowo podłączony i ma dobry kontakt. Bez masy system nie będzie działać poprawnie.

Przeczytaj również: Podłącz dekoder DVB-T2 do starego TV bez HDMI? To prostsze niż myślisz!

Przycisk otwierania drzwi nie reaguje

Jeśli przycisk elektrozaczepu nie działa, sprawdź poniższe:

• Nieprawidłowe podłączenie SW1/SW2: Sprawdź, czy przewody elektrozaczepu są prawidłowo podłączone do zacisków SW1 i SW2. Upewnij się, że nie ma luźnych połączeń. W instalacjach 5- i 4-żyłowych pamiętaj o specyfice podłączenia tych zacisków (np. SW2 do masy).
• Problem z elektrozaczepem: Upewnij się, że sam elektrozaczep w drzwiach działa prawidłowo. Możesz to sprawdzić, zwierając na chwilę przewody elektrozaczepu (jeśli masz pewność co do napięcia i wiesz, jak to zrobić bezpiecznie) jeśli drzwi się otworzą, problem leży w unifonie lub jego podłączeniu.
• Uszkodzenie przycisku: W rzadkich przypadkach przycisk w unifonie może być uszkodzony mechanicznie.

Dodatkowe możliwości: Wykorzystanie przycisku wielofunkcyjnego

Warto wiedzieć, że model Cyfral Smart 5p oferuje coś więcej niż tylko podstawowe funkcje domofonu. Posiada on dodatkowy, niezależny przycisk, który możesz wykorzystać do sterowania innymi urządzeniami w Twoim domu lub na posesji. To naprawdę przydatna funkcja, która rozszerza możliwości unifonu.

Przykłady zastosowań tego przycisku to:

• Otwieranie bramy wjazdowej: Jeśli masz bramę automatyczną, możesz podłączyć ją do tego przycisku, eliminując potrzebę posiadania dodatkowego pilota.
• Sterowanie oświetleniem: Możesz włączać i wyłączać światło na klatce schodowej, w garażu, czy nawet w ogrodzie, bezpośrednio z unifonu.
• Aktywowanie innych funkcji: W bardziej zaawansowanych systemach inteligentnego domu, przycisk może służyć do aktywowania różnych scenariuszy lub funkcji, jeśli Twoja instalacja na to pozwala i jest odpowiednio przygotowana.

Aby wykorzystać tę funkcję, będziesz musiał podłączyć odpowiednie przewody do zacisków przeznaczonych dla tego dodatkowego przycisku (szczegóły znajdziesz w instrukcji producenta lub na schemacie unifonu). To świetny sposób na zwiększenie komfortu i funkcjonalności Twojego systemu domofonowego.
