Samodzielna wymiana lub montaż gniazdka elektrycznego to zadanie, które wielu z nas chciałoby wykonać we własnym domu. Chociaż nie jest to skomplikowana czynność, wymaga maksymalnej ostrożności i precyzji. W tym artykule, jako Łukasz Wójcik, przeprowadzę Cię krok po kroku przez cały proces, zwracając szczególną uwagę na zasady bezpieczeństwa i najczęściej popełniane błędy, abyś mógł wykonać tę pracę świadomie i bez ryzyka.
Bezpieczny montaż gniazdka elektrycznego krok po kroku najważniejsze zasady
- Zawsze wyłączaj zasilanie i weryfikuj jego brak próbnikiem napięcia przed rozpoczęciem prac.
- Poznaj standardowe kolory przewodów: fazowy (L) brązowy/czarny, neutralny (N) niebieski, ochronny (PE) żółto-zielony.
- Podłączaj przewody zgodnie ze schematem: L do lewego zacisku, N do prawego zacisku, PE do bolca uziemiającego.
- Przygotuj niezbędne narzędzia z izolowanymi rękojeściami, w tym próbnik napięcia.
- Unikaj najczęstszych błędów, takich jak praca pod napięciem czy pomylenie przewodów, aby zapobiec porażeniu lub pożarowi.
Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy
Praca z prądem elektrycznym zawsze wiąże się z potencjalnym ryzykiem. Porażenie prądem może być śmiertelne, a nieprawidłowo wykonana instalacja może prowadzić do pożaru. Dlatego też, zanim w ogóle pomyślisz o dotknięciu przewodów, musisz mieć świadomość, że bezpieczeństwo jest absolutnym priorytetem. Zawsze powtarzam moim klientom: lepiej poświęcić kilka dodatkowych minut na weryfikację, niż ryzykować zdrowiem lub życiem. Podstawowe zasady, których należy przestrzegać, to przede wszystkim upewnienie się, że obwód jest odłączony od zasilania i że nie ma w nim napięcia.
Krok #1: Jak prawidłowo i bezpiecznie wyłączyć zasilanie?
Pierwszym i najważniejszym krokiem jest odłączenie zasilania w obwodzie, w którym będziesz pracować. Udaj się do skrzynki rozdzielczej (tzw. rozdzielnicy) i opuść odpowiedni bezpiecznik. Jeśli nie jesteś pewien, który bezpiecznik odpowiada za dany obwód, dla pewności możesz wyłączyć główny wyłącznik prądu w całym mieszkaniu. To daje mi zawsze pewność, że żadne niespodziewane napięcie nie pojawi się w miejscu pracy. Pamiętaj, aby po wyłączeniu oznaczyć bezpiecznik, aby nikt przypadkiem go nie włączył.
Krok #2: Dlaczego próbnik napięcia to Twój najważniejszy sprzymierzeniec?
Po wyłączeniu bezpiecznika nie możesz uważać, że jesteś bezpieczny. Zawsze istnieje ryzyko błędu mogłeś wyłączyć niewłaściwy bezpiecznik lub instalacja może mieć nietypowe połączenia. Dlatego kluczowe jest użycie próbnika napięcia (testera lub multimetru). Ja zawsze używam próbnika, aby dotknąć każdy przewód w puszce instalacyjnej. Jeśli próbnik nie zaświeci się (lub multimetr pokaże 0V), dopiero wtedy mam pewność, że mogę bezpiecznie rozpocząć pracę. To narzędzie jest Twoim najważniejszym aniołem stróżem.
Lista narzędzi, które musisz przygotować przed montażem
Odpowiednie narzędzia to podstawa każdej bezpiecznej i skutecznej pracy. Upewnij się, że masz pod ręką następujące elementy, najlepiej z certyfikatem VDE, który gwarantuje izolację do 1000V:
- Śrubokręty: Płaski i krzyżakowy, oba z izolowanymi rękojeściami. Są niezbędne do odkręcania i dokręcania zacisków.
- Próbnik napięcia: Jak już wspomniałem, to absolutny must-have do weryfikacji braku prądu.
- Kombinerki/szczypce do ściągania izolacji: Ułatwią precyzyjne usunięcie izolacji z przewodów bez ich uszkodzenia.
- Nóż monterski: Przydatny do cięcia przewodów lub usuwania grubszej izolacji.
- Poziomica: Pomoże zamontować gniazdko idealnie prosto.
- Taśma izolacyjna: Zawsze warto mieć ją pod ręką do zabezpieczania tymczasowych połączeń.
Kolory przewodów: Zrozumieć język elektryka
W nowoczesnych instalacjach elektrycznych w Polsce i całej Europie obowiązuje ściśle określony standard kolorystyczny przewodów, zgodny z normą PN-HD 308 S2:2009. Zrozumienie tego kodu barwnego jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego podłączenia gniazdka. To jest jak alfabet dla elektryka, bez którego nie da się czytać schematów.
Brązowy lub czarny (L): Gdzie płynie prąd, czyli przewód fazowy
Przewód fazowy, oznaczany literą "L" (od ang. Live), to ten, w którym płynie prąd elektryczny. W standardowych instalacjach ma on kolor brązowy lub czarny. To właśnie ten przewód jest "pod napięciem" i to jego dotknięcie grozi porażeniem. Pamiętaj, że próbnik napięcia zaświeci się tylko przy kontakcie z przewodem fazowym.
Niebieski (N): Przewód neutralny, czyli droga powrotna dla prądu
Przewód neutralny, oznaczany literą "N" (od ang. Neutral), ma kolor niebieski. Jest to przewód roboczy, który stanowi drogę powrotną dla prądu w obwodzie. Choć w normalnych warunkach nie ma na nim napięcia, nigdy nie należy go lekceważyć i zawsze traktować z ostrożnością, jak każdy inny przewód.
Żółto-zielony (PE): Twój anioł stróż, czyli przewód ochronny i uziemienie
Przewód ochronny, oznaczany jako "PE" (od ang. Protective Earth), jest łatwo rozpoznawalny dzięki swojemu charakterystycznemu żółto-zielonemu kolorowi. To Twój prawdziwy anioł stróż w instalacji elektrycznej. Jego główną funkcją jest ochrona przed porażeniem elektrycznym poprzez odprowadzenie prądu upływowego do ziemi w przypadku awarii urządzenia. Zawsze musi być podłączony do bolca uziemiającego w gniazdku.
Montaż gniazdka z uziemieniem: Praktyczny przewodnik krok po kroku
Teraz, gdy znasz już podstawy bezpieczeństwa i znaczenie kolorów przewodów, możemy przejść do właściwego montażu gniazdka z uziemieniem. Pamiętaj, aby każdy krok wykonywać z rozwagą i precyzją.
-

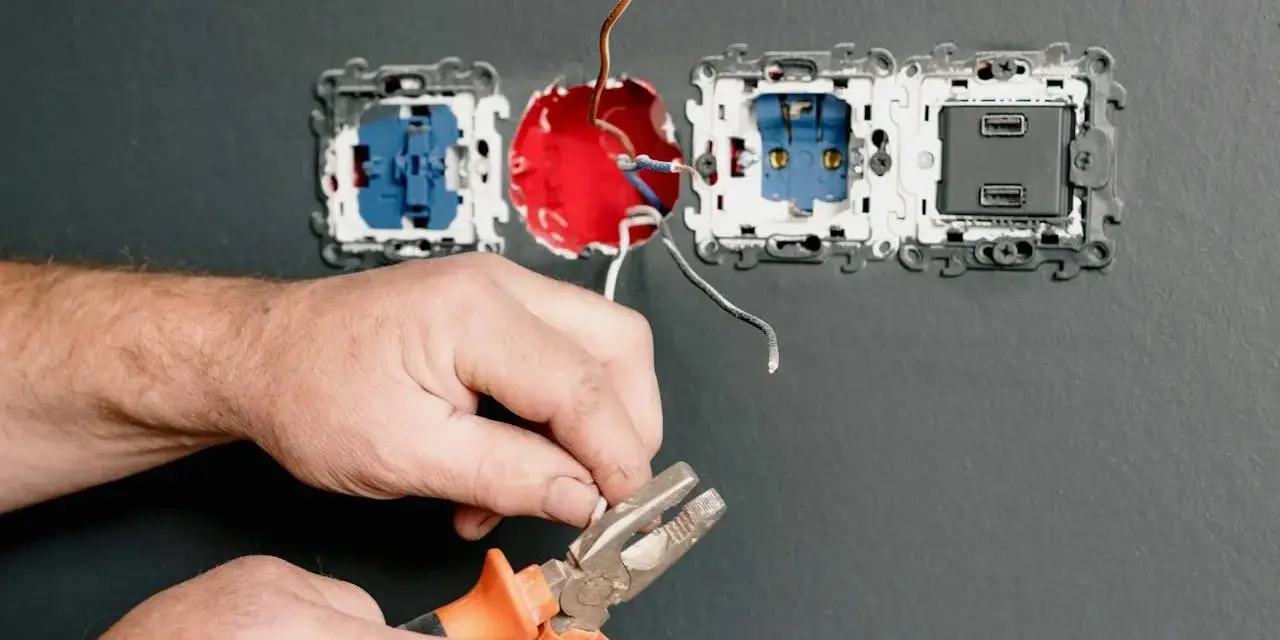

Demontaż starego gniazdka i przygotowanie przewodów:
Po upewnieniu się, że zasilanie jest wyłączone i brak napięcia, możesz przystąpić do demontażu starego gniazdka. Odkręć śrubę mocującą pokrywę, a następnie śruby trzymające mechanizm w puszce. Delikatnie wyciągnij mechanizm z puszki i odkręć przewody z zacisków. Jeśli instalujesz nowe gniazdko, przygotuj przewody, ściągając z nich izolację na długość około 10-15 mm. Użyj do tego szczypiec do ściągania izolacji, aby nie uszkodzić żył.
-

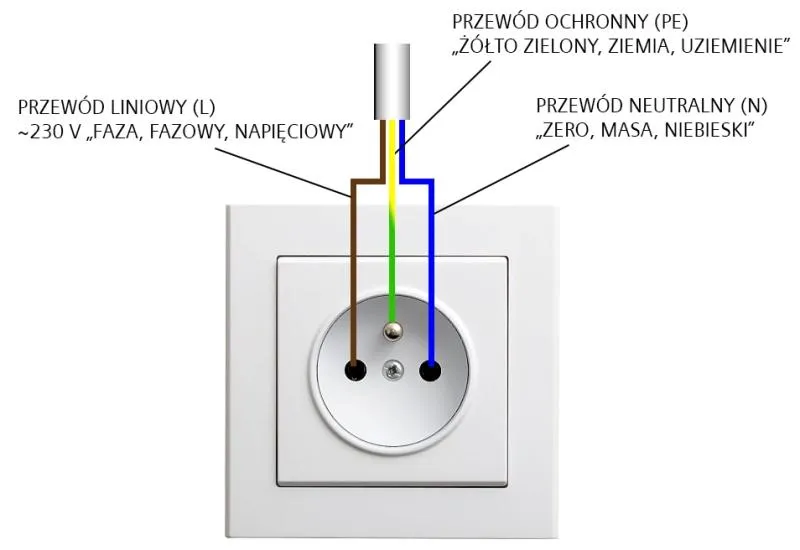

Prawidłowy schemat podłączenia: faza do lewej, zero do prawej, ochronny na bolec:
To jest kluczowy moment. W Polsce standardem jest podłączenie przewodów w następujący sposób:
- Przewód fazowy (brązowy lub czarny) podłącz do lewego zacisku gniazdka (L).
- Przewód neutralny (niebieski) podłącz do prawego zacisku gniazdka (N).
- Przewód ochronny (żółto-zielony) podłącz do środkowego zacisku, który jest połączony z bolcem uziemiającym (PE).
Upewnij się, że przewody są włożone głęboko w zaciski i solidnie dokręcone. Luźne połączenia to prosta droga do przegrzewania się i pożaru.
-
Staranne osadzenie mechanizmu w puszce instalacyjnej:
Po podłączeniu przewodów, delikatnie wepchnij mechanizm gniazdka do puszki instalacyjnej. Zwróć uwagę, aby przewody nie były zgniecione ani zagięte pod ostrym kątem, co mogłoby uszkodzić ich izolację. Użyj śrub mocujących do przymocowania mechanizmu do puszki. Warto użyć poziomicy, aby gniazdko było idealnie prosto.
-
Montaż ramki i finalne sprawdzenie działania:
Na koniec zamontuj ramkę i pokrywę gniazdka, dokręcając śrubę centralną. Po zakończeniu montażu, ponownie włącz zasilanie w skrzynce rozdzielczej. Teraz możesz sprawdzić prawidłowe działanie gniazdka. Ja zawsze używam próbnika napięcia, aby upewnić się, że faza jest po lewej stronie, a następnie podłączam do gniazdka jakieś proste urządzenie (np. ładowarkę do telefonu), aby potwierdzić jego funkcjonalność. Jeśli wszystko działa, gratuluję wykonałeś pracę bezpiecznie i prawidłowo!
Gniazdko podwójne: Jak podłączyć i na co zwrócić uwagę?
Gniazdka podwójne są niezwykle praktyczne, oferując dwa punkty zasilania w jednej puszce. Proces ich podłączania jest bardzo podobny do gniazdek pojedynczych, ale wymaga dodatkowej uwagi na tzw. mostkowanie przewodów. W zasadzie, jeśli opanowałeś montaż pojedynczego gniazdka, podwójne nie powinno sprawić Ci większego problemu, ale są pewne niuanse.
Mostkowanie przewodów: Jak poprawnie połączyć oba gniazda?
W gniazdku podwójnym przewody doprowadza się do zacisków jednego z gniazd, a następnie za pomocą krótkich mostków łączy się je z odpowiednimi zaciskami drugiego gniazda. Zazwyczaj te mostki są dołączone do gniazdka przez producenta. Pamiętaj o zachowaniu polaryzacji: przewód fazowy (L) z pierwszego gniazda mostkujemy do fazowego (L) w drugim, neutralny (N) do neutralnego (N), a ochronny (PE) do ochronnego (PE). W niektórych modelach gniazdek podwójnych, zwłaszcza tych z odwróconą polaryzacją w górnej części wtyczkowej, ma to znaczenie dla specyficznych urządzeń, np. kotłów gazowych, które wymagają konkretnego ułożenia fazy. Zawsze sprawdź schemat producenta!
Na co zwrócić uwagę, aby uniknąć błędów przy podwójnym gniazdku?
- Prawidłowe mostkowanie: Upewnij się, że wszystkie trzy typy przewodów (L, N, PE) są prawidłowo zmostkowane między dwoma gniazdami. Pominięcie mostka lub błędne połączenie może sprawić, że jedno z gniazd nie będzie działać lub co gorsza, będzie niebezpieczne.
- Solidne dokręcenie: Podobnie jak w przypadku gniazdka pojedynczego, wszystkie połączenia, zarówno te główne, jak i mostki, muszą być solidnie dokręcone.
- Weryfikacja: Po podłączeniu i włączeniu zasilania, sprawdź każde z gniazd oddzielnie za pomocą próbnika napięcia i testowego urządzenia.
Nietypowe sytuacje i wyzwania: Jak sobie z nimi poradzić?
Nie zawsze wszystko idzie gładko. Czasami podczas montażu gniazdka napotykamy na pewne wyzwania, zwłaszcza w starszych instalacjach. Ważne jest, aby wiedzieć, jak postąpić w takich sytuacjach, aby nie tworzyć dodatkowego zagrożenia.
W puszce są tylko dwa przewody: Jak poradzić sobie ze starą instalacją?
W starym budownictwie często spotyka się instalacje dwuprzewodowe, czyli takie, które nie posiadają oddzielnego przewodu ochronnego (PE). W takim przypadku podłącza się tylko przewód fazowy (zazwyczaj brązowy lub czarny) do lewego zacisku i przewód neutralny/zerowy (zazwyczaj niebieski, ale w starych instalacjach może być też szary lub nawet czerwony) do prawego zacisku. Aby zapewnić minimalną ochronę, stosuje się tzw. mostkowanie (zerowanie), łącząc zacisk neutralny (N) z bolcem (PE). Muszę jednak to wyraźnie podkreślić: jest to rozwiązanie mniej bezpieczne i niezgodne z aktualnymi normami! Zawsze zalecam konsultację z elektrykiem i, jeśli to możliwe, modernizację instalacji, aby doprowadzić oddzielny przewód ochronny. Bezpieczeństwo jest tu najważniejsze.Przewody są za krótkie: Bezpieczne metody przedłużania
Zbyt krótkie przewody to częsty problem, który może utrudnić prawidłowe podłączenie gniazdka. Nigdy nie próbuj ich "na siłę" naciągać ani, co gorsza, skręcać ze sobą! Najbezpieczniejszą metodą przedłużania przewodów jest użycie profesjonalnych złączek instalacyjnych, np. typu WAGO. Upewnij się, że złączki są odpowiednio dobrane do przekroju przewodów. Jeśli puszka jest zbyt płytka, aby pomieścić złączki i mechanizm gniazdka, rozważ wymianę na głębszą puszkę instalacyjną. Pamiętaj, że każde połączenie musi być solidne i bezpieczne.
Nietypowe kolory kabli w starym budownictwie: Jak je zidentyfikować?
W bardzo starych instalacjach możesz natknąć się na przewody w kolorach, które odbiegają od współczesnych standardów (np. czerwony, szary, biały). W takiej sytuacji absolutnie kluczowe jest użycie próbnika napięcia. To jedyne narzędzie, które pozwoli Ci bezpiecznie zidentyfikować przewód fazowy (L) ten, który zaświeci próbnik. Pozostałe przewody to zazwyczaj neutralny (N) i ewentualnie ochronny (PE), jeśli w ogóle występuje. Jeśli masz jakiekolwiek wątpliwości, nie ryzykuj i wezwij wykwalifikowanego elektryka. Nie ma nic ważniejszego niż Twoje bezpieczeństwo.
"Bezpieczeństwo elektryczne to nie opcja, to konieczność. Każda praca z prądem wymaga maksymalnej ostrożności i precyzji."
Unikaj tych błędów: Najczęstsze zagrożenia przy montażu gniazdka
Mimo że montaż gniazdka nie jest skomplikowany, istnieje kilka powszechnych błędów, które mogą mieć katastrofalne skutki. Jako ekspert, widziałem już wiele nieprawidłowości i zawsze staram się uczulać na nie moich klientów. Zapamiętaj te punkty, aby uniknąć porażenia prądem, zwarcia czy nawet pożaru.
Błąd #1: Pomylenie przewodów dlaczego podłączenie fazy do bolca jest śmiertelnie niebezpieczne?
To jeden z najgroźniejszych błędów. Jeśli przypadkowo podłączysz przewód fazowy (L) do bolca uziemiającego (PE) zamiast przewodu ochronnego, każde urządzenie podłączone do tego gniazdka będzie miało obudowę pod napięciem. Dotknięcie takiej obudowy może skutkować śmiertelnym porażeniem elektrycznym. Zawsze dokładnie sprawdzaj kolory i schemat podłączenia, a po montażu weryfikuj próbikiem, czy bolec jest bezpieczny.
Błąd #2: Zbyt słabe dokręcenie śrub i ryzyko przegrzania styków
Luźne połączenia przewodów w zaciskach gniazdka to tykająca bomba. Zbyt słabo dokręcone śruby powodują zwiększoną rezystancję w miejscu styku, co prowadzi do przegrzewania się przewodów i zacisków. W skrajnych przypadkach może to doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru. Zawsze dokręcaj śruby mocno, ale z wyczuciem, aby nie uszkodzić gwintu.
Błąd #3: Uszkodzenie izolacji przewodów podczas montażu w puszce
Podczas wciskania mechanizmu gniazdka do puszki łatwo jest uszkodzić izolację przewodów, zwłaszcza jeśli są zbyt długie lub puszka jest przepełniona. Uszkodzona izolacja odsłania żyły przewodów, co może prowadzić do zwarcia między nimi lub do metalowej puszki, a w konsekwencji do porażenia prądem lub pożaru. Zawsze staraj się układać przewody w puszce tak, aby nie były zgniecione ani ostro zagięte.
Błąd #4: Montaż zwykłego gniazdka w łazience co mówią przepisy o strefach ochronnych?
Łazienka to pomieszczenie o podwyższonej wilgotności, dlatego obowiązują w niej specjalne przepisy dotyczące instalacji elektrycznych. Montaż zwykłego gniazdka (o klasie szczelności IP20) w łazience jest niedopuszczalny i skrajnie niebezpieczny. Zgodnie z polskimi normami (np. PN-HD 60364) i Rozporządzeniem Ministra Infrastruktury, w strefach ochronnych łazienki (blisko wanny, prysznica, umywalki) wymagane są gniazdka o podwyższonej klasie szczelności, minimum IP44, które chronią przed zachlapaniem. Niezastosowanie się do tych zasad to ogromne ryzyko porażenia.
Przeczytaj również: Jak podłączyć podwójny włącznik światła (3 kable)? Bezpieczny schemat
Błąd #5: Praca bez sprawdzenia napięcia pozorna oszczędność czasu, realne zagrożenie
Wracam do tego po raz kolejny, bo to naprawdę kluczowe. Wielu ludzi, chcąc zaoszczędzić czas, pomija krok weryfikacji braku napięcia próbnikiem. To jest jeden z najgroźniejszych błędów! Nawet jeśli jesteś pewien, że wyłączyłeś bezpiecznik, zawsze, ale to zawsze, sprawdź przewody próbnikiem. Ta pozorna oszczędność kilku sekund może kosztować Cię zdrowie lub życie. Nie ma tu miejsca na domysły, tylko na twarde fakty potwierdzone narzędziem.
