Samodzielny montaż domofonu: Rozszyfruj kable i uniknij błędów

Samodzielny montaż domofonu może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i narzędziami jest to w pełni wykonalne. Przygotowałem ten praktyczny przewodnik, aby krok po kroku przeprowadzić Cię przez cały proces instalacji od wyboru odpowiedniego sprzętu, przez rozszyfrowanie tajemnic okablowania, aż po rozwiązywanie najczęstszych problemów. Dzięki temu będziesz w stanie sprawnie i bezpiecznie zamontować domofon, oszczędzając czas i pieniądze.

Dom jednorodzinny czy mieszkanie w bloku? Dobierz system do swoich potrzeb

Zanim przystąpisz do montażu domofonu, kluczowe jest zrozumienie, że specyfika instalacji różni się znacząco w zależności od tego, czy montujesz go w domu jednorodzinnym, czy w mieszkaniu w bloku. W domu jednorodzinnym zazwyczaj zaczynamy od zera musisz zamontować kasetę zewnętrzną na słupku ogrodzeniowym lub elewacji, a następnie poprowadzić całe okablowanie do wnętrza budynku, co wymaga często kucia lub ukrywania przewodów. To daje Ci pełną swobodę w wyborze systemu, ale wiąże się z większym zakresem prac.

W przypadku mieszkania w bloku sytuacja jest inna. Najczęściej Twoim zadaniem będzie wymiana istniejącego unifonu (słuchawki) na nowy model. Oznacza to, że musisz wpiąć się w już istniejącą, wielożyłową instalację budynku, która może być zarówno analogowa, jak i cyfrowa. W tym scenariuszu kluczowe jest prawidłowe zidentyfikowanie przewodów i dopasowanie nowego unifonu do specyfiki systemu w całym bloku. Pamiętaj, że wybór odpowiedniego systemu jest ściśle związany z typem budynku, w którym planujesz instalację.

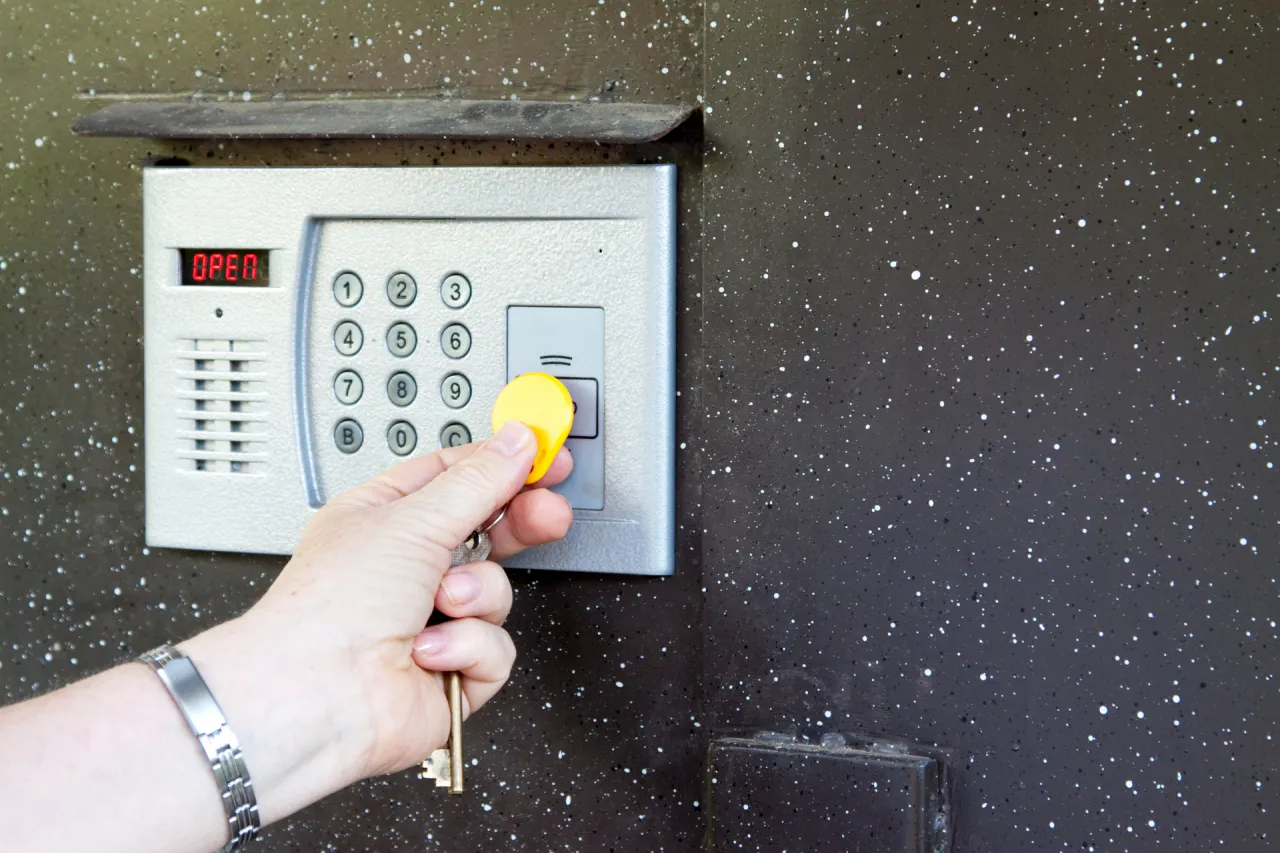

Domofon analogowy, cyfrowy czy wideo? Krótki przewodnik po technologiach

Rynek domofonów oferuje dziś szeroki wachlarz rozwiązań, a zrozumienie różnic między nimi to podstawa trafnego wyboru. W Polsce najczęściej spotykamy się z trzema głównymi typami systemów, które ja, jako Łukasz Wójcik, widzę w codziennej pracy.

Domofony analogowe to najprostsze i najtańsze rozwiązania, często spotykane w starszym budownictwie. Ich działanie opiera się na przesyłaniu sygnałów głosowych i sterujących za pomocą wielu oddzielnych żył. Są niezawodne, ale oferują ograniczone funkcje zazwyczaj tylko rozmowę i otwieranie drzwi. Ich montaż wymaga precyzyjnego podłączenia każdej żyły do odpowiedniego styku.

Domofony cyfrowe to nowocześniejsza alternatywa, powszechna w nowych instalacjach i modernizowanych budynkach. Charakteryzują się większą funkcjonalnością, taką jak możliwość ustawienia indywidualnych kodów wejścia, obsługa wielu unifonów w jednym mieszkaniu czy integracja z innymi systemami. Co najważniejsze, często wymagają jedynie dwóch żył do działania, co znacznie upraszcza okablowanie i montaż.

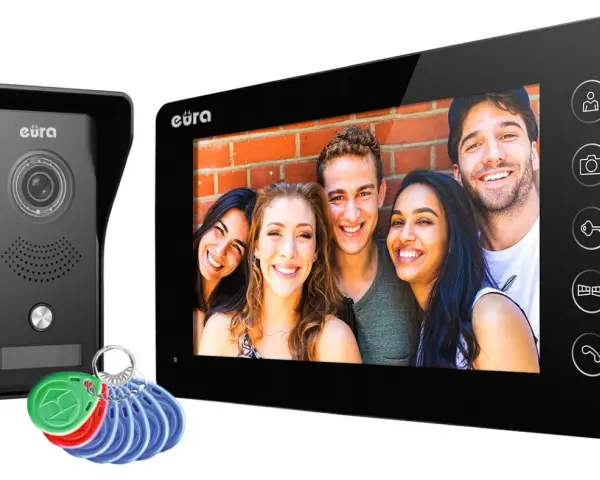

Coraz większą popularność, zwłaszcza w domach jednorodzinnych, zdobywają wideodomofony. Pozwalają one na wizualną weryfikację osoby stojącej przed wejściem, co znacząco zwiększa bezpieczeństwo. Nowoczesne wideodomofony często oferują łączność Wi-Fi, umożliwiając odbieranie połączeń na smartfonie, nawet gdy nie ma Cię w domu. Widzę też rosnące zainteresowanie systemami z czytnikami kart zbliżeniowych lub breloków RFID, które zastępują tradycyjne klucze, co jest bardzo wygodnym trendem.

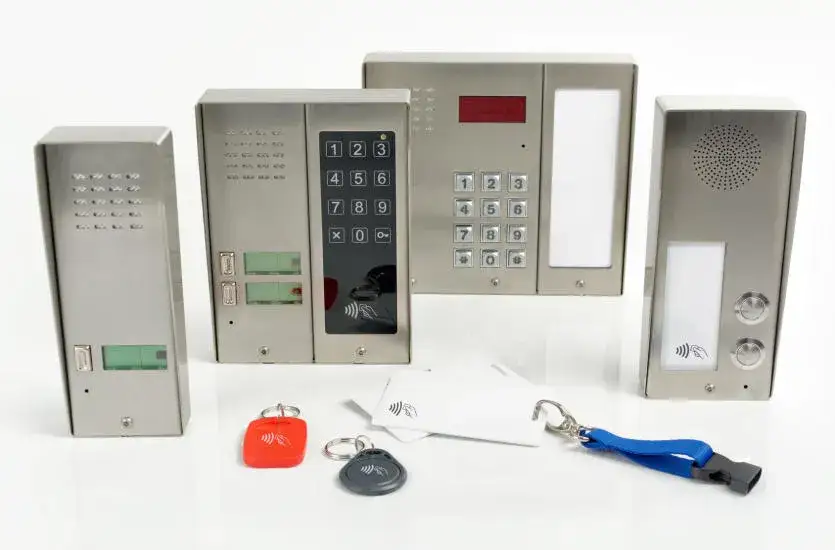

Twoja skrzynka z narzędziami: Co będzie absolutnie niezbędne do instalacji?

Aby samodzielny montaż domofonu przebiegł sprawnie i bezpiecznie, musisz mieć pod ręką kilka podstawowych narzędzi. Z mojego doświadczenia wiem, że bez nich ani rusz:

• Wkrętaki (płaski i krzyżakowy) do montażu obudów i podłączania przewodów do zacisków.
• Ściągacz do izolacji niezbędny do precyzyjnego i bezpiecznego usuwania izolacji z przewodów.
• Miernik uniwersalny (multimetr) to absolutny must-have! Pozwoli Ci zidentyfikować poszczególne żyły w instalacji, co jest kluczowe, zwłaszcza w starszych systemach wielożyłowych.
• Wiertarka do wiercenia otworów pod kasetę zewnętrzną i unifon wewnętrzny.
• Kołki montażowe i wkręty do solidnego mocowania urządzeń.
• Zaciskarka do konektorów (opcjonalnie, ale przydatna) jeśli będziesz używać konektorów do łączenia przewodów.

Bezpieczeństwo przede wszystkim: Jak pracować z instalacją elektryczną?

Praca z instalacją elektryczną zawsze wymaga ostrożności i przestrzegania podstawowych zasad bezpieczeństwa. Pamiętaj, aby zawsze odłączyć zasilanie przed rozpoczęciem jakichkolwiek prac montażowych. Użyj multimetru, aby sprawdzić brak napięcia w przewodach, z którymi będziesz pracować. Działaj spokojnie i precyzyjnie, a w razie jakichkolwiek wątpliwości zawsze lepiej skonsultować się z elektrykiem.

Tajemnica kabli rozwiązana: jak rozszyfrować instalację domofonową

Jednym z największych wyzwań, z jakimi spotykają się osoby samodzielnie montujące domofon, jest prawidłowe rozszyfrowanie istniejącej instalacji kablowej. Bez obaw, z moim przewodnikiem i multimetrem poradzisz sobie z tym zadaniem.

Szybka identyfikacja: Użycie multimetru do znalezienia właściwych żył

Multimetr to Twój najlepszy przyjaciel podczas identyfikacji żył w instalacji domofonowej. Oto jak krok po kroku znaleźć te najważniejsze:

1. Odłącz zasilanie: Upewnij się, że zasilanie domofonu jest całkowicie odłączone, aby uniknąć porażenia prądem i uszkodzenia miernika.
2. Znajdź masę (COM): Ustaw multimetr na pomiar ciągłości (brzęczyk) lub rezystancji. Jedną sondę podłącz do znanego punktu masy w instalacji (jeśli jest, np. obudowa starego unifonu, metalowa skrzynka). Drugą sondą dotykaj kolejnych żył. Żyła, która wykaże ciągłość (lub niską rezystancję) z masą, to prawdopodobnie masa. Jeśli nie masz punktu odniesienia, możesz spróbować znaleźć żyłę, która po podłączeniu zasilania będzie miała stałe napięcie względem innych żył (masa będzie "zerowym" punktem odniesienia).
3. Znajdź zasilanie: Po ponownym podłączeniu zasilania (zachowując ostrożność!) ustaw multimetr na pomiar napięcia stałego (DC). Jedną sondę podłącz do zidentyfikowanej masy, a drugą dotykaj pozostałych żył. Żyła, która wykaże stałe napięcie (np. 12V DC, 8V AC w zależności od systemu), to żyła zasilająca.
4. Zidentyfikuj żyłę wywołania (dzwonek): Aby znaleźć żyłę dzwonka, poproś kogoś o naciśnięcie przycisku wywołania na kasecie zewnętrznej. Ustaw multimetr na pomiar napięcia stałego (DC) lub zmiennego (AC) w zależności od systemu. Jedną sondę podłącz do masy, a drugą dotykaj pozostałych żył (poza zasilającą). Żyła, na której pojawi się krótkotrwały impuls napięcia podczas dzwonienia, to żyła wywołania.
5. Zidentyfikuj żyły mikrofonu i słuchawki: Te żyły są trudniejsze do zidentyfikowania bez schematu. Często są to żyły, które wykazują niewielkie, zmienne napięcie podczas rozmowy (jeśli masz możliwość testowania z innym unifonem). W systemach analogowych często są to dwie ostatnie niezidentyfikowane żyły. Jeśli masz schemat starego unifonu, to znacznie ułatwi sprawę.

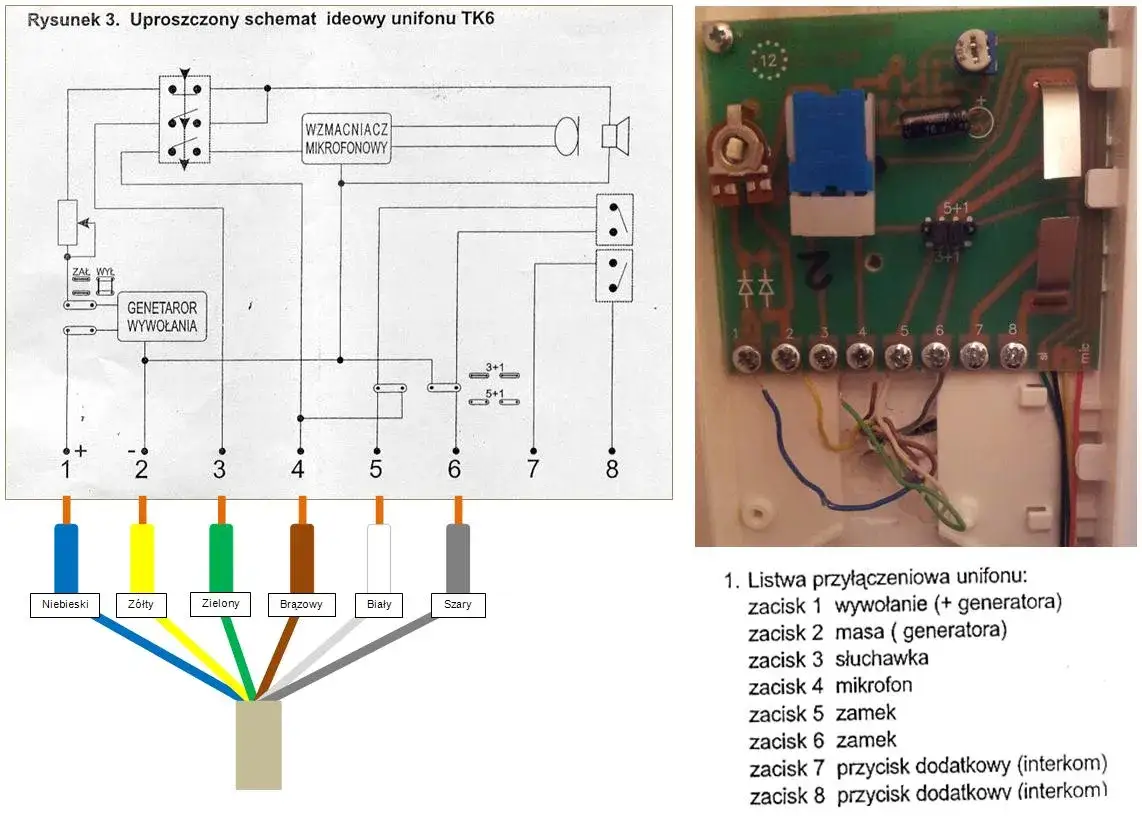

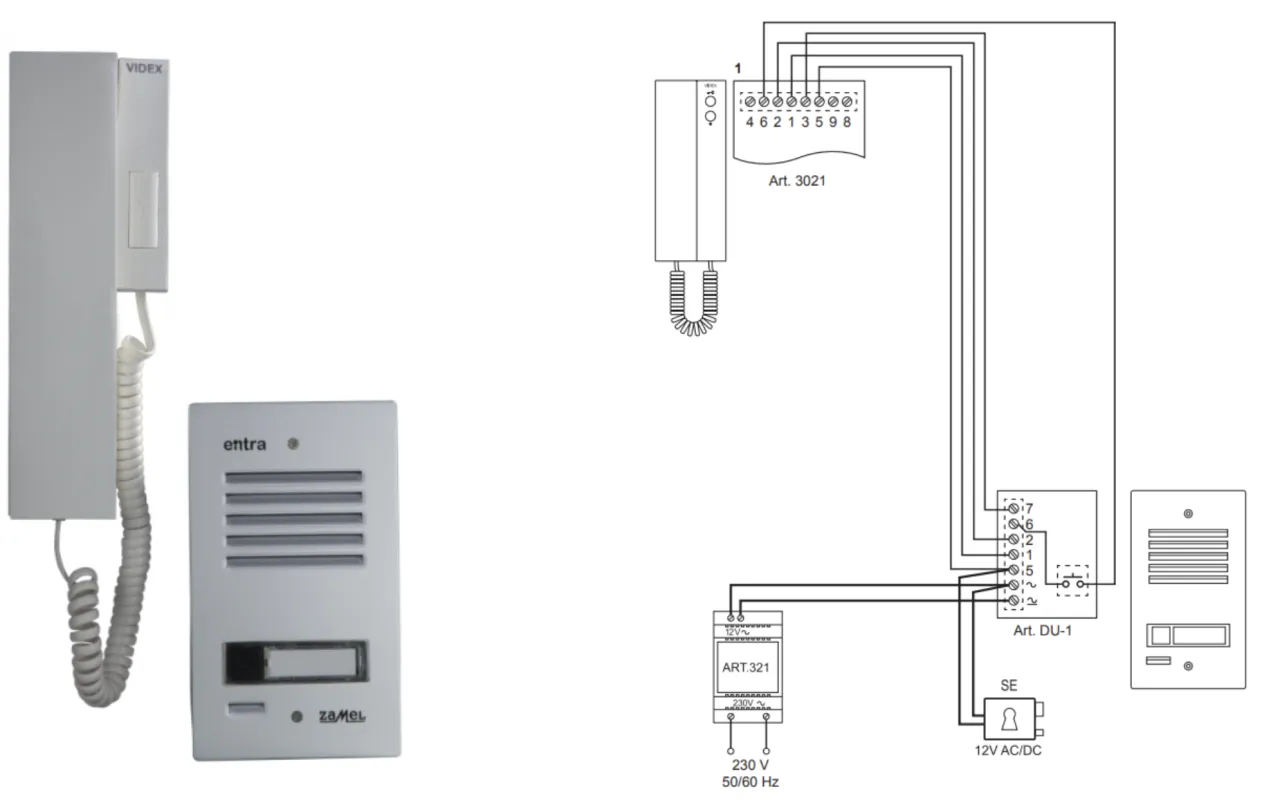

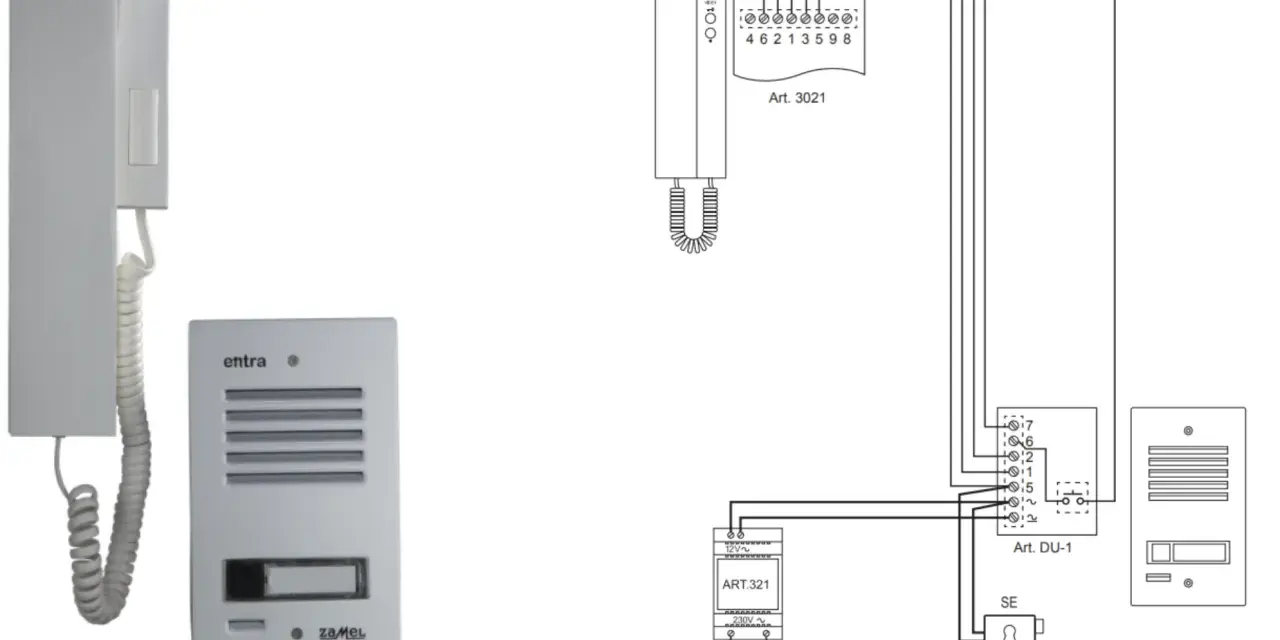

Schemat podłączenia domofonu 4-żyłowego: Najpopularniejszy standard w praktyce

Wiele domofonów analogowych, szczególnie tych starszych, opiera się na instalacji 4-żyłowej. To standard, który często spotykam. W takim systemie każda żyła ma swoje konkretne przeznaczenie:

• Żyła 1 (masa, COM): Jest to wspólny przewód odniesienia dla wszystkich sygnałów. Bez niego nic nie będzie działać.
• Żyła 2 (słuchawka): Przewód odpowiedzialny za przesyłanie dźwięku z kasety zewnętrznej do unifonu (słuchawki) w mieszkaniu.
• Żyła 3 (mikrofon): Przewód, którym przesyłany jest dźwięk z mikrofonu unifonu do kasety zewnętrznej.
• Żyła 4 (wywołanie/zasilanie): Ta żyła często pełni podwójną funkcję. Przesyła sygnał wywołania (dzwonka) z kasety do unifonu, a także może dostarczać zasilanie dla unifonu lub elektrozaczepu.

Pamiętaj, że kolory przewodów mogą się różnić w zależności od producenta i instalacji, dlatego zawsze polegam na identyfikacji multimetrem, a nie tylko na kolorach.

Instalacje 5- i 6-żyłowe: Co oznaczają dodatkowe przewody?

W systemach analogowych, oprócz standardowej instalacji 4-żyłowej, możesz spotkać się również z instalacjami 5- lub 6-żyłowymi. Dodatkowe przewody zazwyczaj służą do rozszerzenia funkcjonalności domofonu. Na przykład:

• Dodatkowe zasilanie: Jedna z żył może być przeznaczona wyłącznie do zasilania unifonu lub elektrozaczepu, co zapewnia stabilniejsze działanie.
• Sterowanie bramą: W domach jednorodzinnych dodatkowa żyła może służyć do sterowania automatyką bramy wjazdowej, umożliwiając jej otwarcie z poziomu unifonu.
• Drugi elektrozaczep: W niektórych instalacjach może być potrzebne sterowanie dwoma niezależnymi elektrozaczepami (np. furtka i brama), co wymaga dodatkowej żyły sygnałowej.
• Dodatkowe funkcje: Czasami dodatkowe żyły są używane do funkcji specjalnych, takich jak interkom między unifonami w jednym mieszkaniu lub sygnalizacja stanu otwarcia drzwi.

Zawsze warto poszukać schematu dla konkretnego modelu domofonu, jeśli masz do czynienia z taką rozbudowaną instalacją.

System cyfrowy, czyli prostota dwóch żył: Jak to działa?

W przeciwieństwie do systemów analogowych, domofony cyfrowe często wykorzystują prostą instalację 2-żyłową. To właśnie ta prostota jest jedną z ich największych zalet. Jak to możliwe, że tylko dwa przewody obsługują wszystkie funkcje?

W systemach cyfrowych dane (sygnały głosowe, wywołania, sterowanie elektrozaczepem) oraz zasilanie są przesyłane tymi samymi dwoma przewodami. Odbywa się to dzięki modulacji sygnału i zaawansowanej elektronice, która potrafi rozróżnić i przetworzyć różne informacje przesyłane jednocześnie. To rozwiązanie jest nie tylko prostsze w montażu, ale także mniej podatne na zakłócenia i bardziej elastyczne w konfiguracji, co czyni je idealnym wyborem dla nowoczesnych instalacji.

Montaż domofonu krok po kroku: kompletny przewodnik instalacji

Skoro już wiesz, jak zidentyfikować przewody i rozumiesz podstawowe różnice między systemami, możemy przejść do praktycznego montażu domofonu. Pamiętaj, że precyzja na każdym etapie jest kluczem do sukcesu.

Etap 1: Wybór idealnego miejsca i montaż kasety zewnętrznej

Prawidłowe umiejscowienie kasety zewnętrznej to podstawa komfortowego użytkowania i trwałości urządzenia. Zwróć uwagę na te kwestie:

1. Wysokość: Kasetę montuj na wysokości około 140-160 cm od podłoża, tak aby przycisk wywołania i mikrofon były łatwo dostępne dla większości osób.
2. Osłona przed deszczem: Jeśli to możliwe, wybierz miejsce częściowo osłonięte przed bezpośrednim działaniem deszczu i słońca. To przedłuży żywotność urządzenia.
3. Wiercenie otworów: Po wybraniu miejsca, przyłóż kasetę do ściany lub słupka i zaznacz punkty wiercenia. Użyj wiertarki do wykonania otworów, a następnie umieść w nich kołki rozporowe.
4. Mocowanie: Przykręć kasetę solidnie do podłoża, upewniając się, że jest stabilna i nie chwieje się.

Etap 2: Instalacja unifonu (słuchawki) wewnątrz mieszkania lub domu

Montaż unifonu wewnętrznego jest zazwyczaj prostszy, ale również wymaga uwagi:

1. Wybór miejsca: Unifon powinien być zamontowany w łatwo dostępnym miejscu, zazwyczaj w przedpokoju lub holu, w pobliżu istniejącej instalacji. Unikaj miejsc, gdzie będzie narażony na bezpośrednie działanie słońca lub wilgoci.
2. Wysokość: Optymalna wysokość montażu to około 140-150 cm od podłogi, aby wygodnie można było z niego korzystać.
3. Mocowanie: Podobnie jak w przypadku kasety zewnętrznej, zaznacz punkty wiercenia, wykonaj otwory, umieść kołki i solidnie przykręć podstawę unifonu do ściany.

Etap 3: Podłączanie przewodów zgodnie ze schematem serce całej operacji

To jest serce całej operacji. Po zidentyfikowaniu wszystkich żył, zgodnie z wcześniejszymi wskazówkami i schematem Twojego konkretnego modelu domofonu, przystąp do podłączania. Pamiętaj, aby każdy przewód podłączyć do odpowiedniego zacisku zarówno w kasecie zewnętrznej, jak i w unifonie. Zwróć szczególną uwagę na kolory i oznaczenia zacisków (np. "LINE", "GND", "MIC", "SPK", "DZ"). Upewnij się, że połączenia są pewne, a izolacja przewodów nie jest uszkodzona. Dokładność na tym etapie zapobiegnie wielu problemom w przyszłości.

Etap 4: Konfiguracja zworek w unifonie niezbędny krok w instalacjach blokowych

W instalacjach blokowych, zwłaszcza cyfrowych, kluczowym elementem jest prawidłowa konfiguracja zworek w unifonie. Zworki to małe, plastikowe elementy, które zamykają lub otwierają obwód, przypisując unifonowi konkretny adres (numer mieszkania). Bez prawidłowego ustawienia zworek, Twój unifon nie będzie dzwonił lub będzie dzwonił na inne mieszkania.

Zazwyczaj producent dołącza tabelę lub schemat, który pokazuje, jak ustawić zworki dla danego numeru mieszkania. Na przykład, dla mieszkania numer 5, może być konieczne ustawienie zworek 1 i 3 w pozycji "ON", a reszty w "OFF". Zawsze dokładnie sprawdź instrukcję dołączoną do unifonu i upewnij się, że zworki są ustawione zgodnie z numerem Twojego mieszkania w systemie domofonowym bloku.

Etap 5: Podłączenie i test elektrozaczepu w furtce lub drzwiach

Elektrozaczep to element, który umożliwia zdalne otwieranie drzwi lub furtki. Jego prawidłowe podłączenie i działanie to klucz do pełnej funkcjonalności domofonu:

1. Podłączenie przewodów: Zazwyczaj elektrozaczep podłącza się dwoma przewodami bezpośrednio do zacisków oznaczonych jako "LOCK", "EL" lub "Z" w kasecie zewnętrznej lub specjalnym module sterującym. Upewnij się, że przewody są odpowiednio izolowane i solidnie zamocowane.
2. Sprawdzenie zasilania: Elektrozaczep wymaga zasilania, które często jest dostarczane przez sam system domofonowy. Upewnij się, że napięcie jest prawidłowe (zazwyczaj 12V DC lub AC).
3. Test działania: Po podłączeniu wszystkich elementów, włącz zasilanie domofonu. Naciśnij przycisk otwierania drzwi na unifonie. Powinieneś usłyszeć charakterystyczne "brzęczenie" elektrozaczepu i drzwi powinny się otworzyć. Jeśli tak się nie dzieje, sprawdź połączenia i zasilanie.

Coś poszło nie tak? Najczęstsze problemy z domofonem i ich rozwiązania

Nawet przy największej staranności podczas montażu, czasami zdarza się, że domofon nie działa tak, jak powinien. Nie martw się większość problemów da się zdiagnozować i rozwiązać samodzielnie. Poniżej przedstawiam najczęstsze usterki, z którymi ja, Łukasz Wójcik, spotykam się w swojej praktyce.

Dlaczego domofon nie dzwoni? Sprawdź te 3 elementy

Brak sygnału wywołania to jeden z najczęściej zgłaszanych problemów. Oto co powinieneś sprawdzić w pierwszej kolejności:

• Błędne podłączenie żył: Najczęstsza przyczyna. Upewnij się, że żyła wywołania (dzwonka) jest prawidłowo podłączona zarówno w kasecie zewnętrznej, jak i w unifonie. Sprawdź, czy nie pomyliłeś jej z inną żyłą (np. mikrofonu).
• Złe ustawienie zworek w unifonie: W instalacjach blokowych, jeśli zworki nie są ustawione na Twój numer mieszkania, unifon po prostu nie zareaguje na wywołanie. Dokładnie sprawdź instrukcję i ustaw zworki ponownie.
• Brak zasilania: Upewnij się, że cały system ma zasilanie. Sprawdź bezpieczniki i zasilacz domofonu. Czasami problem leży w przerwanej żyle zasilającej.

Buczenie lub trzaski w słuchawce: Jak zdiagnozować i usunąć zakłócenia?

Zakłócenia w słuchawce, takie jak buczenie, szumy czy trzaski, mogą być bardzo irytujące. Mogą one wynikać z kilku przyczyn, które warto sprawdzić. Często jest to kwestia uszkodzonych przewodów sprawdź, czy izolacja nie jest przetarta, a same przewody nie są zgniecione. Innym powodem mogą być słabe lub luźne połączenia na zaciskach dokręć wszystkie śrubki i upewnij się, że przewody są solidnie zamocowane. Czasami zakłócenia elektromagnetyczne z pobliskich urządzeń elektrycznych lub przewodów wysokiego napięcia mogą wpływać na jakość dźwięku. W takich przypadkach warto spróbować poprowadzić przewody domofonowe z dala od innych instalacji lub zastosować przewody ekranowane.

Słychać rozmowę, ale zamek nie otwiera gdzie szukać przyczyny?

Jeśli możesz rozmawiać z osobą na zewnątrz, ale elektrozaczep nie reaguje na przycisk otwierania, problem leży najprawdopodobniej w obwodzie sterowania zamkiem. Oto co warto sprawdzić:

• Błędne podłączenie żył elektrozaczepu: Upewnij się, że przewody prowadzące do elektrozaczepu są prawidłowo podłączone do odpowiednich zacisków w kasecie zewnętrznej lub module sterującym.
• Uszkodzenie samego elektrozaczepu: Czasami elektrozaczep po prostu ulega awarii. Możesz spróbować go przetestować, podłączając go bezpośrednio do źródła zasilania (np. baterii 9V, jeśli to elektrozaczep niskonapięciowy) jeśli nie reaguje, jest uszkodzony.
• Problem z zasilaniem elektrozaczepu: Sprawdź, czy elektrozaczep otrzymuje odpowiednie napięcie w momencie naciśnięcia przycisku otwierania. Użyj multimetru, aby zmierzyć napięcie na zaciskach elektrozaczepu.

Obraz w wideodomofonie jest niewyraźny lub go nie ma: Potencjalne usterki

W przypadku wideodomofonów, problemy z obrazem to specyficzna kategoria usterek. Jeśli obraz jest niewyraźny, zniekształcony lub całkowicie go brakuje, sprawdź następujące elementy: uszkodzony kabel wideo przewód odpowiedzialny za przesyłanie obrazu jest często bardziej wrażliwy na uszkodzenia niż zwykłe przewody audio. Sprawdź jego ciągłość i izolację. Kolejną przyczyną może być problem z zasilaniem kamery upewnij się, że kamera w kasecie zewnętrznej otrzymuje stabilne zasilanie. Wreszcie, niewłaściwe ustawienia w monitorze wewnętrznym wideodomofonu mogą powodować problemy z wyświetlaniem obrazu sprawdź instrukcję obsługi i upewnij się, że wszystkie parametry są prawidłowo skonfigurowane.

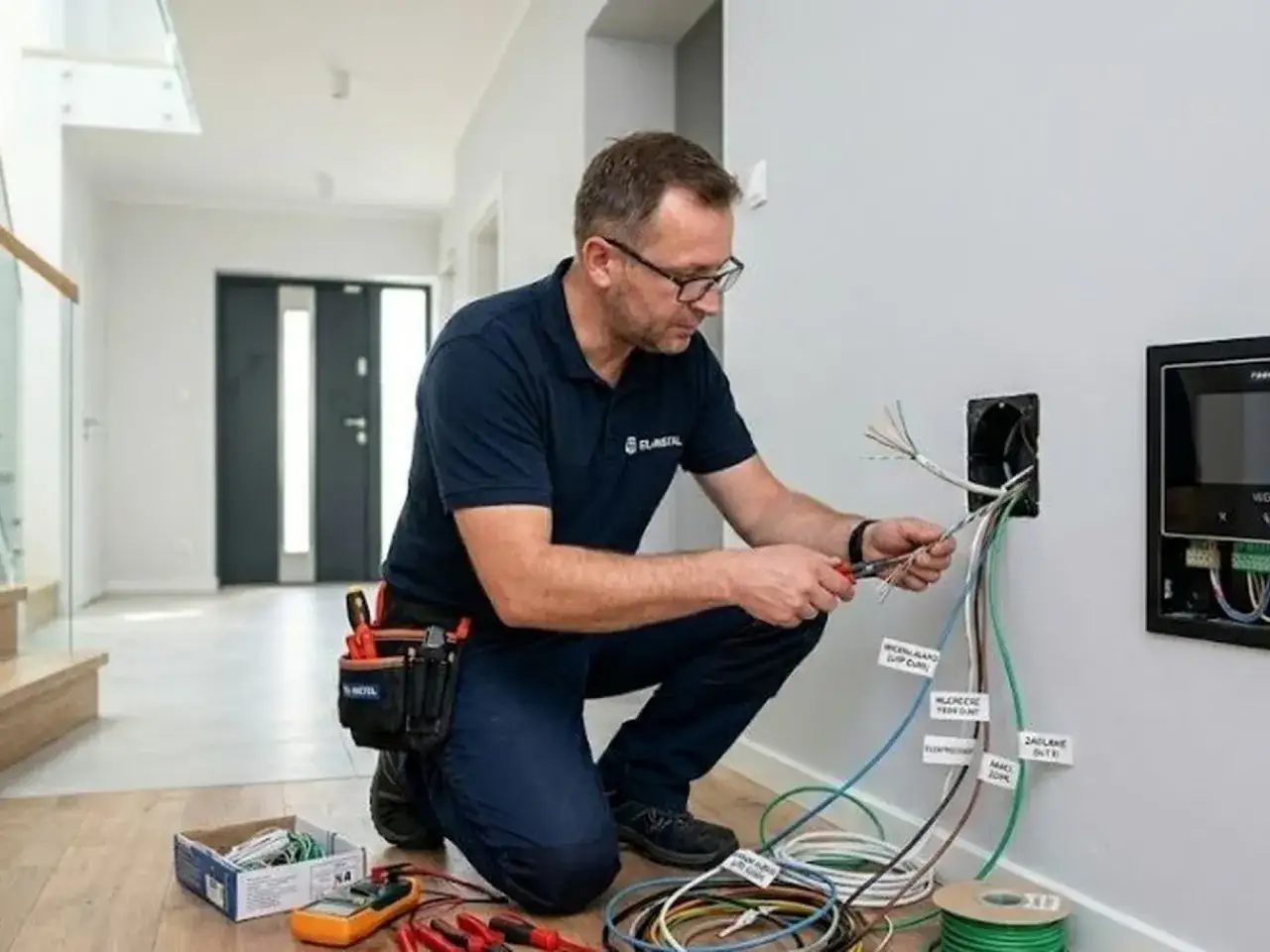

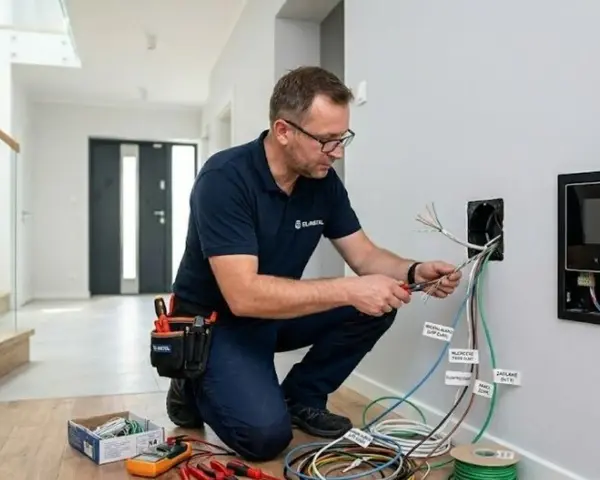

DIY czy fachowiec? Kiedy warto zlecić montaż domofonu profesjonaliście?

Po przeczytaniu tego przewodnika wiesz już, że samodzielny montaż domofonu jest możliwy. Jednak pojawia się pytanie: kiedy warto podjąć się tego wyzwania samemu, a kiedy lepiej zaufać profesjonaliście? Odpowiedź zależy od Twoich umiejętności, czasu i złożoności instalacji.

Jakie są realne koszty profesjonalnej instalacji w Polsce?

Jeśli zdecydujesz się na pomoc fachowca, warto znać orientacyjne koszty. Z mojego doświadczenia wynika, że koszt montażu samego unifonu w bloku przez specjalistę to wydatek rzędu 150-250 zł. Jest to stosunkowo niewielka kwota, biorąc pod uwagę oszczędność czasu i pewność prawidłowego podłączenia.

Instalacja kompletnego systemu w domu jednorodzinnym, obejmująca montaż kasety zewnętrznej i unifonu/monitora wewnętrznego, to już większy wydatek. Ceny zaczynają się od około 500 do 800 zł za punkt (czyli za kasetę i jeden monitor), plus oczywiście cena samych urządzeń. Warto o tym pamiętać, kalkulując opłacalność samodzielnego montażu.

Przeczytaj również: Jak zmienić kod w domofonie Aco? Poradnik krok po kroku

Zalety zatrudnienia eksperta: Gwarancja, bezpieczeństwo i oszczędność czasu

Zatrudnienie profesjonalisty do montażu domofonu, mimo dodatkowych kosztów, niesie ze sobą szereg istotnych zalet, które często przewyższają chęć oszczędności:

• Gwarancja: Fachowiec zazwyczaj udziela gwarancji na wykonane usługi, co daje Ci spokój ducha w razie ewentualnych problemów.
• Bezpieczeństwo: Profesjonalista ma doświadczenie w pracy z instalacjami elektrycznymi i zna wszystkie zasady bezpieczeństwa, co jest kluczowe, zwłaszcza przy bardziej skomplikowanych systemach.
• Oszczędność czasu i nerwów: Montaż domofonu, zwłaszcza w starszych instalacjach, może być czasochłonny i frustrujący. Ekspert wykona pracę szybko i sprawnie, oszczędzając Twój cenny czas i nerwy.
• Prawidłowe działanie: Masz pewność, że system zostanie podłączony prawidłowo i będzie działał bez zarzutu, co minimalizuje ryzyko awarii i konieczności późniejszych poprawek.
