Podłącz domofon 2-żyłowy: Poradnik DIY krok po kroku. Czy dasz radę?

Ten praktyczny poradnik krok po kroku wyjaśni, jak samodzielnie podłączyć domofon w systemie 2-żyłowym, od przygotowania narzędzi, przez identyfikację przewodów i programowanie, aż po pierwsze uruchomienie. Dowiedz się, jak łatwo wymienić stary unifon i rozwiązać najczęstsze problemy, nawet jeśli nie masz doświadczenia elektrycznego.

System 2-żyłowy: prostota i standard w Twoim domu

Prostota, która przekonuje: zalety instalacji 2-żyłowej nad starszymi systemami

W dzisiejszych czasach, kiedy szukamy rozwiązań zarówno efektywnych, jak i prostych w montażu, systemy domofonowe 2-żyłowe stają się standardem. Ich główną zaletą jest znacznie mniejsza liczba przewodów w porównaniu do starszych, analogowych instalacji wielożyłowych, które często wymagały nawet 4, 5 czy 6 żył. W systemie 2-żyłowym te dwie żyły odpowiadają za wszystko: zasilanie unifonu, transmisję sygnału audio (rozmowę) oraz sterowanie elektrozaczepem, który otwiera drzwi. To nie tylko upraszcza samą instalację, ale także minimalizuje ryzyko błędów i ułatwia diagnostykę w przypadku problemów. Co więcej, nowoczesne systemy 2-żyłowe są bardzo wszechstronne, pozwalając na integrację z wideodomofonami, gdzie obraz również przesyłany jest po tych samych dwóch przewodach. Dla mnie to idealne połączenie funkcjonalności i minimalizmu.

Czy na pewno masz system 2-żyłowy? Jak to szybko zweryfikować w swoim mieszkaniu

Zanim przystąpimy do podłączania, kluczowe jest upewnienie się, że w Twoim mieszkaniu faktycznie działa system 2-żyłowy. Najprostszym sposobem na weryfikację jest sprawdzenie liczby przewodów wychodzących ze ściany w miejscu montażu domofonu. Jeśli widzisz tylko dwa przewody, jest to bardzo silna wskazówka. Możesz również zdjąć obudowę starego unifonu i przyjrzeć się zaciskom w systemach 2-żyłowych zazwyczaj znajdziesz oznaczenia takie jak L+, L- (lub LU, LU), 1 i 2, a co najważniejsze, będzie ich tylko kilka, a nie kilkanaście. Pamiętaj jednak, że większość systemów 2-żyłowych w Polsce to systemy cyfrowe. To oznacza, że nowy unifon również musi być kompatybilny z centralą cyfrową w budynku. Jeśli masz stary, analogowy unifon z wieloma żyłami, wymiana na nowy 2-żyłowy cyfrowy unifon nie będzie możliwa bez wymiany całej centrali, o czym jeszcze szerzej opowiem.

Przygotowanie do podłączenia: narzędzia i bezpieczeństwo

Twoja skrzynka z narzędziami: co musisz mieć pod ręką?

Przed rozpoczęciem pracy upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobrze przygotowana skrzynka to podstawa sprawnej i bezpiecznej instalacji. Oto co polecam mieć:

• Śrubokręt krzyżakowy i płaski: Niezbędne do otwierania obudowy unifonu (zarówno starego, jak i nowego) oraz do precyzyjnego przykręcania przewodów do zacisków.
• Ściągacz izolacji: Umożliwi precyzyjne i bezpieczne przygotowanie końcówek przewodów, bez ryzyka uszkodzenia żył.
• Miernik napięcia / multimetr: Absolutnie kluczowe narzędzie do weryfikacji przewodów i, co najważniejsze, do ustalenia prawidłowej polaryzacji L+ i L-.
• Ewentualnie wkrętarka: Jeśli planujesz montaż unifonu na ścianie i masz do dyspozycji wkrętarkę, może ona przyspieszyć pracę, ale nie jest niezbędna.

Krok zero: jak bezpiecznie odłączyć stary unifon i przygotować przewody

Bezpieczeństwo przede wszystkim! Nawet jeśli domofon pracuje na niskim napięciu, zawsze warto zachować ostrożność. W idealnej sytuacji powinno się odłączyć zasilanie całego systemu domofonowego w bloku, ale często nie jest to możliwe. Dlatego postępuj zgodnie z poniższymi krokami:

1. Ostrożnie zdejmij obudowę starego unifonu. Zazwyczaj wymaga to odkręcenia jednej lub dwóch śrubek, lub delikatnego podważenia zatrzasków.
2. Zidentyfikuj i zapamiętaj (najlepiej sfotografuj!) sposób podłączenia przewodów. To będzie Twoja mapa, jeśli napotkasz problemy lub będziesz potrzebować punktu odniesienia. Zwróć uwagę na kolory przewodów i oznaczenia zacisków.
3. Delikatnie odkręć i odłącz przewody. Pamiętaj, aby robić to ostrożnie, aby nie uszkodzić żył ani izolacji.
4. Przygotuj końcówki przewodów. Jeśli końcówki są postrzępione lub za długie/krótkie, użyj ściągacza izolacji, aby je skrócić i ponownie ściągnąć izolację na odpowiednią długość zazwyczaj około 5-7 mm. Upewnij się, że miedziane żyły są czyste i nie ma luźnych drucików, które mogłyby spowodować zwarcie.

Identyfikacja żył L+ i L-: proste metody na rozpoznanie polaryzacji

W systemach 2-żyłowych prawidłowa polaryzacja jest absolutnie kluczowa. Odwrotne podłączenie przewodów L+ i L- najczęściej skutkuje całkowitym niedziałaniem urządzenia. Oto jak możesz ją zidentyfikować:

• Sprawdzenie starego unifonu: Jeśli stary unifon działał, jego oznaczenia zacisków (L+, L-, 1, 2) są Twoim najlepszym punktem wyjścia. Zapamiętaj, który kolor przewodu był podłączony do L+ (lub odpowiednika) i L-.
• Użycie multimetru: To najpewniejsza metoda. Ustaw multimetr na pomiar napięcia stałego (DC), zazwyczaj w zakresie do 20V. Przyłóż jedną sondę multimetru do jednego przewodu, drugą do drugiego. Jeśli na wyświetlaczu pojawi się wartość napięcia (np. 12V) bez znaku minusa, oznacza to, że sonda czerwona (zazwyczaj plusowa) jest podłączona do L+, a czarna (minusowa) do L-. Jeśli pojawi się wartość z minusem (-12V), po prostu zamień sondy miejscami ten przewód, do którego podłączona jest teraz czerwona sonda, to L+, a do którego czarna L-.
• Pomoc sąsiada: W ostateczności, jeśli masz wątpliwości i nie masz multimetru, możesz poprosić sąsiada o pomoc. Podejrzyj, jak przewody są podłączone w jego działającym unifonie, który jest podłączony do tej samej centrali. To może dać Ci wskazówkę, ale pamiętaj, że kolory przewodów mogą się różnić.

Pamiętaj, że odwrotne podłączenie polaryzacji to najczęstsza przyczyna problemów z nowo podłączonym domofonem.

Podłączamy unifon: instrukcja krok po kroku

Mając zidentyfikowane przewody i przygotowane narzędzia, możemy przejść do serca operacji podłączenia nowego unifonu. To moment, w którym precyzja jest kluczowa.

Otwieramy obudowę: gdzie szukać kluczowych zacisków?

Zacznij od ostrożnego otwarcia obudowy nowego unifonu. W zależności od modelu, może to wymagać odkręcenia jednej lub dwóch śrubek (często ukrytych pod zaślepkami) lub delikatnego podważenia zatrzasków. Po otwarciu, Twoim celem jest zlokalizowanie płytki drukowanej z zaciskami. Szukaj wyraźnych oznaczeń, takich jak L+ i L- (lub 1 i 2, LU i LU). Zazwyczaj znajdują się one w widocznym miejscu, często w dolnej części płytki. W pobliżu tych zacisków znajdziesz również miejsce na zworki konfiguracyjne, o których opowiem za chwilę. Popularni producenci na polskim rynku, tacy jak Cyfral, Urmet, Laskomex czy ACO, stosują zazwyczaj intuicyjne oznaczenia, ale zawsze warto zajrzeć do instrukcji dołączonej do urządzenia.

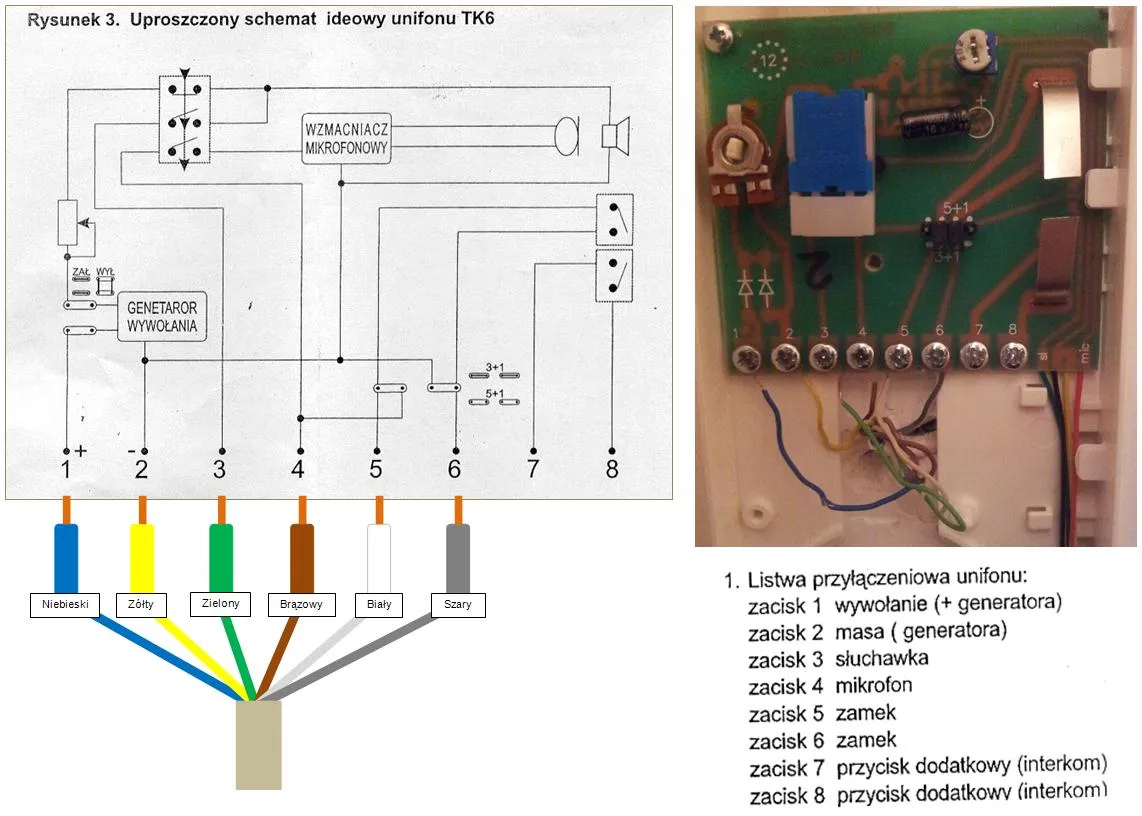

Schemat podłączenia: prawidłowe przykręcenie przewodów do złącz L+ i L-

Teraz, gdy wiesz, które przewody to L+ i L- ze ściany oraz gdzie znajdują się odpowiednie zaciski w unifonie, możemy przystąpić do podłączenia:

1. Delikatnie poluzuj śrubki zacisków L+ i L- (lub 1 i 2) w nowym unifonie. Nie wykręcaj ich całkowicie, wystarczy, aby otwory na przewody były swobodne.
2. Włóż przygotowane końcówki przewodów do odpowiednich zacisków. Pamiętaj o prawidłowej polaryzacji: przewód L+ ze ściany do zacisku L+ w unifonie, a przewód L- ze ściany do zacisku L- w unifonie. Upewnij się, że cała miedziana część przewodu jest wewnątrz zacisku i nie ma wystających, luźnych żył, które mogłyby dotknąć innych elementów i spowodować zwarcie.
3. Solidnie dokręć śrubki. To bardzo ważny krok! Luźne połączenia są częstą przyczyną zakłóceń, szumów, a nawet całkowitego braku działania domofonu. Dokręć je mocno, ale z wyczuciem, aby nie uszkodzić gwintów ani przewodów.
4. Sprawdź stabilność połączeń. Delikatnie pociągnij za każdy przewód, aby upewnić się, że są stabilnie zamocowane i nie da się ich łatwo wyciągnąć z zacisków.

Magia zworek: jak poprawnie ustawić numer swojego mieszkania?

W systemach cyfrowych samo podłączenie przewodów to nie wszystko. Aby Twój domofon dzwonił tylko do Ciebie i umożliwiał rozmowę, musisz go "zaprogramować", czyli ustawić numer swojego mieszkania. Odbywa się to za pomocą małych plastikowych elementów zwanych zworkami (jumperami), które zakłada się na odpowiednie piny na płytce drukowanej unifonu. Numer mieszkania jest kodowany binarnie, co oznacza, że każda zworka odpowiada za konkretną wartość (np. 1, 2, 4, 8, 16 itd.).

Przykładowo, jeśli Twoje mieszkanie ma numer 5, musisz ustawić zworki odpowiadające wartościom 1 i 4. Jeśli numer to 12, ustawisz zworki 4 i 8. To kluczowy krok dla poprawnego działania dzwonka i komunikacji z centralą. Zawsze korzystaj z instrukcji dołączonej do konkretnego modelu unifonu producenci różnie oznaczają zworki i ich wartości. Bez prawidłowego ustawienia zworek, domofon nie będzie działał poprawnie, a dzwonek może nie reagować na wywołanie z panelu zewnętrznego.

Składanie całości: montaż unifonu na ścianie i pierwsze uruchomienie

Po podłączeniu przewodów i ustawieniu zworek, czas na ostatnie kroki:

1. Starannie zamknij obudowę unifonu. Upewnij się, że wszystkie przewody są bezpiecznie ułożone wewnątrz obudowy i nie są przyciśnięte ani zgniecione. Przykręć śrubki lub zatrzaśnij zatrzaski.
2. Zamontuj unifon na ścianie. Jeśli to nowy montaż, przykręć podstawę unifonu do ściany, korzystając z wcześniej przygotowanych otworów. Jeśli wymieniasz stary unifon, często możesz wykorzystać istniejące otwory montażowe.
3. Przeprowadź pierwsze testy:
   • Sprawdzenie dzwonka: Poproś kogoś (sąsiada, domownika) o zadzwonienie do Twojego mieszkania z panelu zewnętrznego. Upewnij się, że dzwonek w unifonie reaguje prawidłowo.
   • Test rozmowy: Podnieś słuchawkę i sprawdź jakość dźwięku. Czy słyszysz osobę na dole? Czy ona słyszy Ciebie?
   • Test otwierania drzwi: Naciśnij przycisk otwierania drzwi na unifonie. Sprawdź, czy elektrozaczep w drzwiach wejściowych reaguje (powinien być słyszalny charakterystyczny "klik" lub brzęczenie).

Jeśli wszystkie testy przebiegły pomyślnie, gratulacje! Twój domofon 2-żyłowy został pomyślnie podłączony.

Domofon nie działa? Rozwiązujemy najczęstsze problemy

Nawet przy najlepszych chęciach i staranności, czasem coś może pójść nie tak. Nie martw się, większość problemów z domofonami 2-żyłowymi da się rozwiązać samodzielnie. Jako Łukasz Wójcik, widziałem już wiele takich sytuacji, więc podpowiem Ci, co sprawdzić w pierwszej kolejności.

Głucha cisza w słuchawce: sprawdź polaryzację i ustawienie zworek

To najczęstszy scenariusz, z jakim się spotykam. Jeśli po podłączeniu unifon jest "martwy" brak dźwięku w słuchawce, brak dzwonka, brak jakiejkolwiek reakcji najprawdopodobniej problem leży w dwóch miejscach:

• Odwrotna polaryzacja przewodów (L+ i L-): To błąd numer jeden. Wróć do sekcji o identyfikacji polaryzacji i upewnij się, że przewody są podłączone zgodnie z oznaczeniami. Odłącz unifon, zamień przewody miejscami i podłącz ponownie.
• Błędnie ustawiony numer mieszkania na zworkach: Jeśli polaryzacja jest prawidłowa, ale nadal nic się nie dzieje, sprawdź zworki konfiguracyjne. Czy na pewno ustawiłeś numer swojego mieszkania zgodnie z instrukcją? Czasem wystarczy jedna źle założona zworka, aby domofon nie reagował na wywołanie.

Dlaczego domofon ciągle buczy lub szumi? Diagnostyka typowych zakłóceń

Buczenie, szum, a nawet ciche piszczenie w słuchawce to typowe zakłócenia, które mogą być irytujące. Mogą one wynikać z kilku przyczyn:

• Zła jakość połączeń: Luźne, niedokręcone przewody na zaciskach w unifonie lub postrzępione końcówki żył mogą powodować zakłócenia. Otwórz unifon i dokładnie sprawdź, czy wszystkie połączenia są solidne i czyste.
• Uszkodzenie unifonu: Rzadziej, ale zdarza się, że sam unifon jest uszkodzony. Jeśli masz możliwość, spróbuj podłączyć inny, sprawny unifon, aby wykluczyć tę przyczynę.
• Problemy z masą instalacji lub centralą domofonową: Jeśli wszystko w Twoim unifonie wydaje się być w porządku, problem może leżeć w ogólnej instalacji budynku lub w centrali domofonowej. W takim przypadku skontaktuj się z administratorem budynku on powinien wezwać specjalistę do sprawdzenia centrali.

Słychać rozmowę, ale drzwi się nie otwierają: co sprawdzić w pierwszej kolejności?

To specyficzny problem, który wskazuje, że część systemu działa poprawnie. Jeśli możesz rozmawiać z osobą na dole, ale przycisk otwierania drzwi nie reaguje, sprawdź następujące punkty:

• Błędna konfiguracja zworek odpowiedzialnych za tryb pracy zamka: Niektóre unifony mają oddzielne zworki lub przełączniki, które konfigurują sposób działania elektrozaczepu (np. czas impulsu, tryb pracy). Dokładnie przejrzyj instrukcję unifonu pod tym kątem.
• Awaria samego elektrozaczepu w drzwiach wejściowych: Jeśli unifon wysyła sygnał (możesz usłyszeć ciche "kliknięcie" w unifonie po naciśnięciu przycisku), ale drzwi się nie otwierają, problem może leżeć w samym elektrozaczepie. To już sprawa dla administratora budynku.
• Problem z modułem sterującym elektrozaczepem w centrali domofonowej: Podobnie jak wyżej, jeśli sygnał wychodzi z unifonu, ale nie dociera do elektrozaczepu, winna może być centrala.

Unifon w ogóle nie reaguje: czy na pewno jest kompatybilny z Twoją instalacją?

To bardzo ważna kwestia. Jeśli sprawdziłeś już polaryzację, zworki i połączenia, a unifon nadal nie daje żadnych oznak życia, problemem może być niekompatybilność. Pamiętaj, że unifon musi być zgodny z modelem centrali domofonowej zainstalowanej w bloku. W Polsce dominują systemy cyfrowe, ale nie każdy unifon cyfrowy będzie działał z każdą centralką cyfrową. Producenci tacy jak Cyfral, Urmet, Laskomex czy ACO mają swoje rozwiązania, które często wymagają unifonów tej samej marki lub uniwersalnych modeli, które są z nimi kompatybilne.

W takiej sytuacji:

• Sprawdź specyfikację techniczną zarówno swojego unifonu, jak i centrali domofonowej (jeśli masz do niej dostęp).
• Skontaktuj się z administracją budynku, aby uzyskać informację o typie systemu domofonowego zainstalowanego w bloku. To najszybszy sposób, aby dowiedzieć się, jaki unifon będzie na pewno działał.

Przeczytaj również: Domofon nie działa? Otwórz drzwi kodem, brelokiem lub smartfonem!

Wymiana starego domofonu na nowy 2-żyłowy: co musisz wiedzieć?

Często klienci pytają mnie, czy mogą po prostu wymienić swój stary, wielożyłowy domofon na nowoczesny, elegancki unifon 2-żyłowy. Niestety, odpowiedź nie zawsze jest prosta.

Kiedy prosta wymiana nie wchodzi w grę? Zrozumienie różnic systemowych

Muszę to jasno powiedzieć: wymiana starego unifonu analogowego (np. 4-, 5-, 6-żyłowego) na nowy unifon 2-żyłowy (cyfrowy) nie jest możliwa bez wymiany całej centrali domofonowej w budynku. Dlaczego? Ponieważ te systemy są fundamentalnie niekompatybilne. Działają na zupełnie innych zasadach transmisji sygnału. System analogowy wykorzystuje wiele żył, z których każda odpowiada za inną funkcję (słuchawka, mikrofon, dzwonek, masa, otwieranie drzwi). System cyfrowy (2-żyłowy) przesyła wszystkie te informacje w formie cyfrowej po zaledwie dwóch przewodach.

To tak, jakby próbować podłączyć nowoczesny telewizor cyfrowy do bardzo starej anteny analogowej bez odpowiedniego konwertera lub wymiany źródła sygnału, po prostu nie zadziała. Wymiana samego unifonu w mieszkaniu nie zmieni sposobu działania centrali w bloku. Jeśli masz stary system analogowy, a chcesz mieć nowoczesny cyfrowy unifon, cała instalacja musi zostać zmodernizowana.

Co zrobić, gdy musisz wymienić system? Kiedy wezwać fachowca?

Jeśli po weryfikacji okaże się, że w Twoim budynku jest stary system analogowy, a Ty marzysz o nowoczesnym unifonie 2-żyłowym (lub wideodomofonie), prosta wymiana "zrób to sam" nie wchodzi w grę. W takiej sytuacji należy bezwzględnie skontaktować się z administratorem budynku. Wymiana całego systemu domofonowego (z analogowego na cyfrowy) to poważna inwestycja, która wymaga ingerencji w całą instalację w bloku, a nie tylko w pojedynczy unifon w mieszkaniu. Administrator będzie musiał podjąć decyzję o modernizacji całego systemu i zlecić to zadanie wyspecjalizowanej firmie (elektrykowi lub instalatorowi domofonów). To nie jest praca, którą można wykonać samodzielnie, ponieważ dotyczy ona wspólnej części nieruchomości i wymaga specjalistycznej wiedzy oraz narzędzi.
