Jak połączyć dwa akumulatory 6V? Poradnik 12V i większej mocy

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśnia, jak bezpiecznie i prawidłowo połączyć dwa akumulatory 6V, aby uzyskać napięcie 12V lub zwiększyć ich pojemność. Dowiesz się, jakie są dwie główne metody łączenia, do czego służą i jak uniknąć najczęstszych błędów, by zapewnić długie i bezproblemowe działanie Twojego sprzętu.

Połączenie dwóch akumulatorów 6V: Kiedy i dlaczego warto?

Łączenie akumulatorów 6V to praktyczne rozwiązanie, gdy potrzebujemy uzyskać inne parametry zasilania niż te, które oferuje pojedynczy akumulator. Głównymi celami są zazwyczaj zwiększenie napięcia do 12V, co jest typowe dla wielu instalacji elektrycznych, lub zwiększenie pojemności (Ah) przy zachowaniu napięcia 6V, co przekłada się na dłuższy czas pracy urządzenia. Wybór odpowiedniej metody łączenia szeregowej lub równoległej zależy ściśle od wymagań konkretnego urządzenia lub pojazdu, które zamierzamy zasilać. Zrozumienie tych podstaw jest kluczowe dla prawidłowego i bezpiecznego działania całego systemu.

Napięcie czy pojemność? Zrozumienie podstawowego celu

Kiedy łączymy akumulatory 6V, musimy jasno określić nasz cel. Jeśli zależy nam na zwiększeniu napięcia, stosujemy połączenie szeregowe. W takim przypadku napięcia akumulatorów sumują się na przykład, dwa akumulatory 6V połączone szeregowo dadzą nam 12V. Ważne jest, aby pamiętać, że pojemność (wyrażona w amperogodzinach, Ah) pozostaje wtedy taka sama jak pojemność pojedynczego akumulatora. Z kolei, gdy naszym celem jest zwiększenie pojemności, a napięcie 6V jest wystarczające, wybieramy połączenie równoległe. Tutaj pojemności akumulatorów sumują się (np. dwa akumulatory 6V o pojemności 100Ah każdy, połączone równolegle, dadzą nam 6V i 200Ah), natomiast napięcie pozostaje niezmienione. Wybór metody zależy więc od tego, czy potrzebujemy więcej "siły" (napięcia), czy więcej "wytrzymałości" (pojemności).

Gdzie najczęściej spotkasz takie rozwiązanie?

Łączenie dwóch akumulatorów 6V to rozwiązanie stosowane w wielu specyficznych kontekstach. Z mojego doświadczenia wynika, że najczęściej spotykamy je w:

• Starsze ciągniki rolnicze (np. Ursus C-330, C-360, T-25) dla uzyskania 12V do rozruchu.
• Pojazdy zabytkowe w celu zwiększenia rezerwy prądu.
• Pojazdy elektryczne dla dzieci dla uzyskania 12V i większej mocy.

W każdym z tych przypadków, odpowiednie połączenie akumulatorów 6V pozwala na dostosowanie źródła zasilania do wymagań instalacji elektrycznej danego sprzętu.

Zanim zaczniesz: Kluczowa zasada identycznych akumulatorów

Zanim przystąpisz do łączenia akumulatorów, musisz zapamiętać jedną, fundamentalną zasadę: zawsze używaj identycznych akumulatorów. Oznacza to, że powinny być one tego samego typu (np. kwasowo-ołowiowe, AGM), mieć tę samą pojemność (Ah), być w podobnym wieku i, co bardzo ważne, mieć zbliżony poziom naładowania. Dlaczego to takie istotne? Mieszanie akumulatorów o różnych parametrach prowadzi do nierównomiernego ładowania i rozładowywania. Słabszy akumulator będzie obciążał mocniejszy, co w efekcie drastycznie skróci żywotność całego zestawu. To jak próba biegania w parze z kimś, kto ma inną kondycję prędzej czy później jeden z Was się zmęczy i spowolni drugiego, a w przypadku akumulatorów, może to doprowadzić do trwałego uszkodzenia.

Połączenie szeregowe: Jak uzyskać 12V z dwóch akumulatorów 6V?

Połączenie szeregowe to metoda, którą stosujemy, gdy chcemy zwiększyć napięcie wyjściowe, zachowując jednocześnie pojemność pojedynczego akumulatora. Jest to szczególnie przydatne, gdy posiadamy akumulatory 6V, ale nasze urządzenie lub pojazd wymaga zasilania 12V. To właśnie dzięki tej metodzie wiele starszych maszyn, takich jak popularne ciągniki Ursus, może sprawnie funkcjonować.

Kiedy potrzebujesz wyższego napięcia?

Połączenie szeregowe jest absolutnie niezbędne, gdy system elektryczny urządzenia lub pojazdu wymaga zasilania 12V, a my dysponujemy jedynie akumulatorami 6V. Najbardziej klasycznym przykładem, który często spotykam w mojej praktyce, są wspomniane już ciągniki rolnicze, takie jak Ursus C-330 czy C-360. Ich instalacja elektryczna, a w szczególności rozrusznik, wymaga 12V do prawidłowego działania. Podobnie jest w przypadku niektórych pojazdów zabytkowych, które zostały przystosowane do pracy z instalacją 12V, lub większych pojazdów elektrycznych dla dzieci, gdzie 12V zapewnia odpowiednią moc i prędkość.

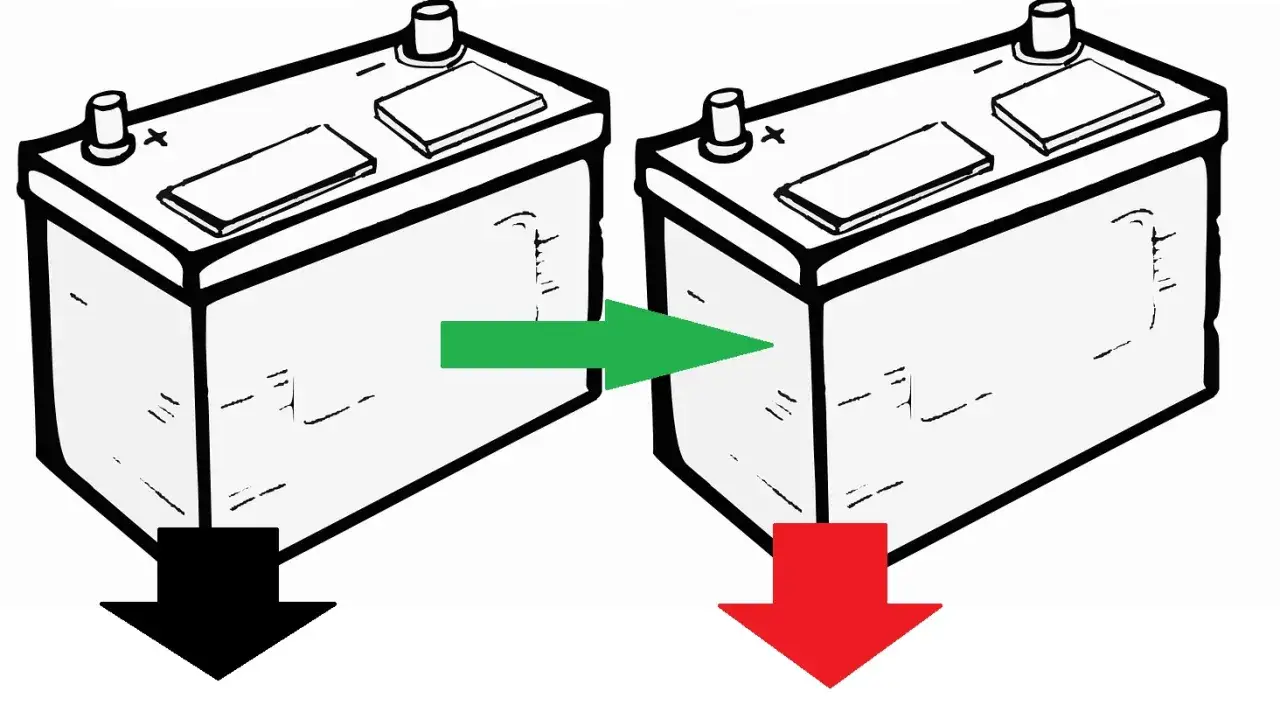

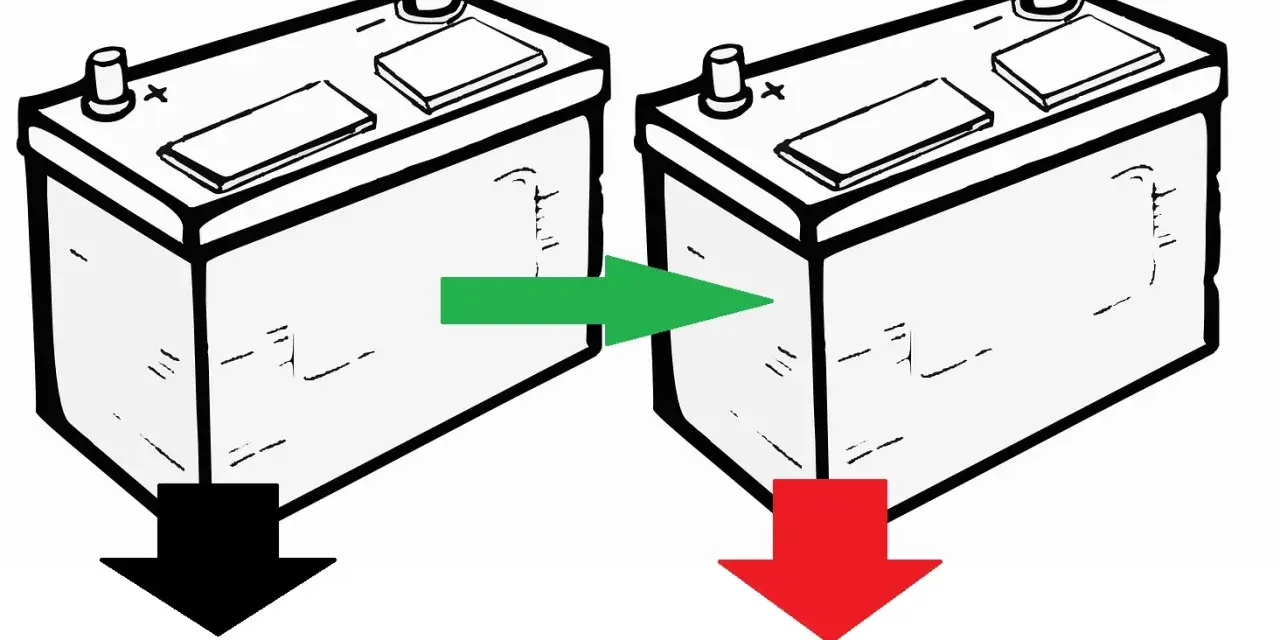

Schemat połączenia szeregowego: Opis i wizualizacja

Zasada połączenia szeregowego jest prosta: aby zsumować napięcia, łączymy biegun dodatni (+) jednego akumulatora z biegunem ujemnym (-) drugiego. Do tego celu używamy krótkiego, solidnego przewodu, który nazywamy "mostkiem". Po wykonaniu tego połączenia, pozostają nam dwa wolne bieguny: ujemny (-) pierwszego akumulatora i dodatni (+) drugiego akumulatora. To właśnie te wolne bieguny służą do podłączenia całego zestawu do instalacji elektrycznej pojazdu lub urządzenia. W ten sposób tworzymy z dwóch akumulatorów 6V jeden, efektywny akumulator o napięciu 12V.

Instrukcja krok po kroku: Jak bezpiecznie połączyć akumulatory szeregowo

Bezpieczeństwo jest najważniejsze, dlatego zawsze postępuj zgodnie z poniższą instrukcją:

1. Krok 1: Przygotowanie miejsca pracy i narzędzi. Zapewnij dobrą wentylację, przygotuj niezbędne narzędzia (klucze płaskie lub nasadowe, szczotka druciana) i środki ochrony osobistej (okulary, rękawice). Upewnij się, że w pobliżu nie ma źródeł ognia ani iskrzenia.
2. Krok 2: Czyszczenie klem i biegunów. Dokładnie oczyść klemy i bieguny obu akumulatorów za pomocą szczotki drucianej. Rdza i brud mogą powodować słaby kontakt i straty mocy, a tego chcemy uniknąć.
3. Krok 3: Wykonanie mostka między akumulatorami (+ do -). Użyj krótkiego, odpowiednio grubego przewodu (mostka). Połącz biegun dodatni (+) pierwszego akumulatora z biegunem ujemnym (-) drugiego akumulatora. Upewnij się, że połączenie jest solidne i dobrze dokręcone.
4. Krok 4: Podłączenie zestawu do instalacji pojazdu/urządzenia. Podłącz wolny biegun dodatni (+) pierwszego akumulatora do dodatniego (+) instalacji pojazdu, a wolny biegun ujemny (-) drugiego akumulatora do ujemnego (-) instalacji. Zawsze zachowaj prawidłową kolejność podłączania: najpierw plus, potem minus.

Jaki jest efekt końcowy? Sumowanie napięcia (V), ta sama pojemność (Ah)

Po prawidłowym połączeniu szeregowym dwóch akumulatorów 6V, na przykład o pojemności 100Ah każdy, uzyskujemy zestaw, który będzie działał jako jeden akumulator o napięciu 12V. Ważne jest, aby pamiętać, że pojemność całego zestawu pozostaje taka sama jak pojemność pojedynczego akumulatora, czyli w tym przypadku 100Ah. Oznacza to, że zyskujemy wyższe napięcie, ale nie zwiększamy rezerwy energii. To idealne rozwiązanie do zasilania urządzeń wymagających 12V, gdzie pojedynczy akumulator 6V byłby niewystarczający.

Połączenie równoległe: Jak podwoić zapas energii?

Połączenie równoległe akumulatorów to zupełnie inna strategia niż połączenie szeregowe. Tutaj nie dążymy do zwiększenia napięcia, lecz do zwiększenia dostępnej pojemności, czyli de facto do wydłużenia czasu pracy urządzenia, które zasilamy. Akumulatory 6V połączone równolegle zachowują swoje nominalne napięcie, ale sumują swoje pojemności (Ah), dając nam większy zapas energii.

Kiedy celem jest większa pojemność i dłuższy czas pracy?

Połączenie równoległe jest stosowane w sytuacjach, gdy potrzebujemy większej rezerwy energii, a co za tym idzie dłuższego czasu pracy urządzenia, przy jednoczesnym zachowaniu oryginalnego napięcia 6V. Wyobraź sobie, że masz pojazd zabytkowy, który oryginalnie działa na instalacji 6V, ale chcesz, aby światła świeciły dłużej, a radio grało bez obaw o szybkie rozładowanie akumulatora. W takim przypadku, połączenie dwóch akumulatorów 6V równolegle podwoi dostępną pojemność, zapewniając znacznie większą autonomię. To rozwiązanie jest również korzystne w systemach zasilania awaryjnego lub w niektórych systemach fotowoltaicznych, gdzie kluczowa jest długotrwała dostawa energii przy niskim napięciu.

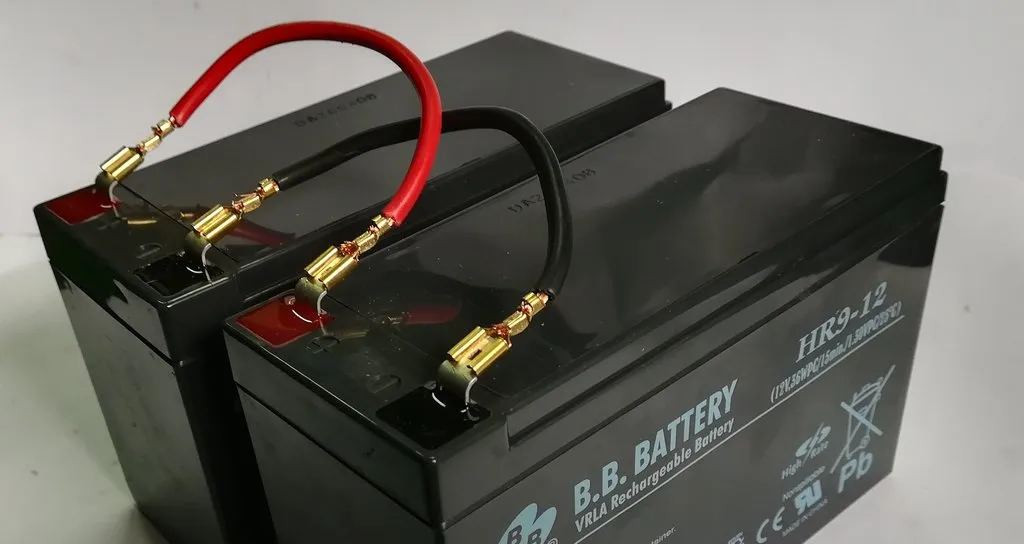

Schemat połączenia równoległego: Opis i wizualizacja

W przypadku połączenia równoległego zasada jest następująca: łączymy biegun dodatni (+) jednego akumulatora z biegunem dodatnim (+) drugiego akumulatora. Analogicznie, biegun ujemny (-) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego. Do obu tych połączeń używamy odpowiednio grubych przewodów. Po wykonaniu tych połączeń, z połączonych biegunów dodatnich oraz połączonych biegunów ujemnych wyprowadzamy jedno połączenie do odbiornika prądu. W ten sposób, mimo że mamy dwa akumulatory, dla odbiornika prądu będą one działały jak jeden, o podwojonej pojemności, ale z zachowaniem napięcia 6V.

Instrukcja krok po kroku: Łączenie równoległe dla maksymalnej pojemności

Aby bezpiecznie i skutecznie połączyć akumulatory równolegle, postępuj zgodnie z poniższymi krokami:

1. Krok 1: Weryfikacja poziomu naładowania obu akumulatorów. Upewnij się, że oba akumulatory są naładowane do zbliżonego poziomu. Jest to bardzo ważne, aby po połączeniu nie doszło do gwałtownego przepływu wyrównawczego prądu, który mógłby uszkodzić akumulatory.
2. Krok 2: Łączenie bieguna dodatniego z dodatnim. Użyj odpowiednio grubego przewodu, aby połączyć biegun dodatni (+) pierwszego akumulatora z biegunem dodatnim (+) drugiego akumulatora. Dokręć solidnie śruby klem.
3. Krok 3: Łączenie bieguna ujemnego z ujemnym. Użyj drugiego, odpowiednio grubego przewodu, aby połączyć biegun ujemny (-) pierwszego akumulatora z biegunem ujemnym (-) drugiego akumulatora. Ponownie, upewnij się, że połączenie jest stabilne.
4. Krok 4: Prawidłowe podłączenie odbiornika prądu. Odbiornik prądu podłącz do jednego z połączonych biegunów dodatnich i jednego z połączonych biegunów ujemnych. Pamiętaj o zachowaniu prawidłowej polaryzacji.

Jaki jest efekt końcowy? Ta sama napięcie (V), sumowanie pojemności (Ah)

Po pomyślnym połączeniu równoległym dwóch akumulatorów 6V, na przykład o pojemności 100Ah każdy, uzyskujemy zestaw, który dostarcza napięcie 6V, ale jego łączna pojemność wynosi 200Ah. To oznacza, że urządzenie zasilane z takiego zestawu będzie mogło pracować dwukrotnie dłużej niż z pojedynczego akumulatora, przy zachowaniu tego samego napięcia. Jest to idealne rozwiązanie dla aplikacji, gdzie kluczowy jest długi czas działania i duży zapas energii, a nie wyższe napięcie.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy?

Praca z akumulatorami, zwłaszcza kwasowo-ołowiowymi, wymaga szczególnej ostrożności. Niezależnie od tego, czy łączysz je szeregowo, czy równolegle, zawsze musisz pamiętać o kilku kluczowych zasadach bezpieczeństwa. Ich zaniedbanie może prowadzić do poważnych uszkodzeń sprzętu, a co gorsza, do zagrożenia zdrowia lub życia. Zawsze powtarzam moim klientom: bezpieczeństwo to podstawa.

• Ryzyko zwarcia: Przypadkowe zwarcie biegunów metalowym narzędziem to jeden z najczęstszych i najbardziej niebezpiecznych błędów. Może to spowodować iskrzenie, stopienie metalu, a nawet wybuch akumulatora z powodu nagłego, ogromnego przepływu prądu. Zawsze pracuj ostrożnie, używaj izolowanych narzędzi i unikaj kontaktu narzędzi z oboma biegunami jednocześnie.
• Niewidzialne zagrożenie: Jak unikać wybuchu wodoru? Akumulatory kwasowo-ołowiowe, zwłaszcza podczas ładowania i intensywnego rozładowywania, wydzielają wodór. Jest to gaz łatwopalny i wybuchowy. Dlatego bezwzględnie należy pracować w dobrze wentylowanym pomieszczeniu i unikać wszelkich źródeł ognia, otwartego płomienia, a także iskrzenia w pobliżu akumulatorów.
• Prawidłowa kolejność ma znaczenie: Jak podłączać i odłączać klemy? Aby zminimalizować ryzyko zwarcia i iskrzenia, zawsze przestrzegaj prawidłowej kolejności. Przy podłączaniu akumulatorów do instalacji, najpierw podłącz klemę dodatnią (+), a dopiero potem ujemną (-). Przy odłączaniu kolejność jest odwrotna: najpierw odłącz klemę ujemną (-), a następnie dodatnią (+).
• Twoja tarcza ochronna: Niezbędne środki ochrony osobistej. Kwas siarkowy zawarty w akumulatorach jest żrący. W przypadku awarii akumulatora lub przypadkowego rozprysku, może spowodować poważne oparzenia. Dlatego zawsze zalecam używanie okularów ochronnych, które chronią oczy, oraz rękawic, które zabezpieczą dłonie.

Niezbędnik technika: Przewody i narzędzia do łączenia akumulatorów

Aby praca z akumulatorami była nie tylko bezpieczna, ale i efektywna, potrzebujemy odpowiednich narzędzi i materiałów. Dobór właściwych przewodów i podstawowego zestawu narzędzi to gwarancja, że połączenie będzie trwałe i niezawodne.

Grubość ma znaczenie: Jak dobrać przekrój przewodów do połączenia?

To jest punkt, na który zawsze zwracam szczególną uwagę. Przekrój (grubość) przewodów używanych do połączeń między akumulatorami (tzw. mostków) musi być co najmniej tak duży, jak przekrój przewodów głównych podłączonych do instalacji pojazdu lub urządzenia. Dlaczego to takie ważne? Zbyt cienkie przewody nie będą w stanie przewodzić odpowiedniego prądu, co spowoduje ich przegrzewanie się. Przegrzewające się przewody to nie tylko straty energii, ale przede wszystkim poważne ryzyko stopienia izolacji, a w skrajnych przypadkach pożaru. Nie oszczędzaj na przewodach; to inwestycja w bezpieczeństwo i niezawodność.

Podstawowe narzędzia, które ułatwią Ci pracę

Oto lista narzędzi, które moim zdaniem każdy powinien mieć pod ręką, pracując z akumulatorami:

• Klucze płaskie lub nasadowe do odkręcania i dokręcania klem. Upewnij się, że masz odpowiednie rozmiary.
• Szczotka druciana do czyszczenia biegunów i klem. Niezbędna do zapewnienia dobrego kontaktu.
• Miernik uniwersalny (multimetr) do sprawdzenia napięcia i naładowania akumulatorów przed i po połączeniu. To pozwoli Ci upewnić się, że wszystko działa prawidłowo.
• Środki ochrony osobistej: okulary ochronne i rękawice. Nigdy ich nie lekceważ!

Czyste klemy to podstawa: Dlaczego warto mieć szczotkę drucianą?

Czystość klem i biegunów akumulatorów jest absolutnie kluczowa dla prawidłowego przepływu prądu. Brud, korozja czy osady siarczanowe działają jak izolator, zwiększając opór elektryczny w punkcie styku. To z kolei prowadzi do strat mocy, słabszego rozruchu silnika, a także nieefektywnego ładowania akumulatorów. Szczotka druciana pozwala na szybkie i skuteczne usunięcie tych zanieczyszczeń, zapewniając maksymalną przewodność i niezawodność połączenia. To mały wydatek, który może zaoszczędzić wiele frustracji i problemów.

Ładowanie połączonych akumulatorów: Jak to zrobić prawidłowo?

Połączenie akumulatorów to jedno, ale równie ważne jest ich prawidłowe ładowanie. Niewłaściwe podejście do tego etapu może zniweczyć cały wysiłek i skrócić żywotność zestawu. Sposób ładowania zależy od tego, w jaki sposób akumulatory zostały połączone.

Ładowanie zestawu 12V (szeregowego): Użyj prostownika 12V

Jeśli połączyłeś dwa akumulatory 6V szeregowo, tworząc zestaw 12V, to całą baterię traktujesz jak jeden, pojedynczy akumulator 12V. Do jego ładowania należy użyć standardowego prostownika 12V. Prostownik podłączamy do wolnych klem zestawu czyli do głównego bieguna dodatniego (+) i głównego bieguna ujemnego (-), które służą do podłączenia do instalacji pojazdu. Upewnij się, że prostownik jest odpowiedni do pojemności całego zestawu (która, przypomnę, jest równa pojemności pojedynczego akumulatora 6V). Pamiętaj o zasadach bezpieczeństwa podczas ładowania, zwłaszcza o dobrej wentylacji.

Ładowanie zestawu 6V (równoległego): Zasady i dobre praktyki

W przypadku zestawu dwóch akumulatorów 6V połączonych równolegle, który tworzy baterię o napięciu 6V, ale zwiększonej pojemności, do ładowania potrzebujesz prostownika 6V. Musi to być prostownik zdolny do obsługi większej pojemności, ponieważ teraz ładujesz sumę pojemności obu akumulatorów. Podłącz prostownik do połączonych biegunów dodatnich i ujemnych. Alternatywnie, i często jest to bezpieczniejsza oraz bardziej efektywna praktyka, możesz rozłączyć akumulatory i ładować je pojedynczo za pomocą prostownika 6V. Pozwala to na bardziej precyzyjne naładowanie każdego z nich i uniknięcie ewentualnych problemów związanych z nierównomiernym ładowaniem w zestawie.

Przeczytaj również: Ospel podwójny łącznik: Jak podłączyć bezpiecznie i bez błędów?

Unikaj błędów: Najczęstsze pomyłki przy łączeniu akumulatorów

Nawet doświadczonym zdarza się popełniać błędy, dlatego warto być świadomym najczęstszych pułapek przy łączeniu akumulatorów. Ich unikanie to gwarancja długiej i bezproblemowej eksploatacji.

• Mieszanie starych akumulatorów z nowymi: Droga do awarii. To jeden z najpoważniejszych błędów. Akumulatory o różnym wieku, stopniu zużycia czy nawet odmiennej technologii (np. kwasowo-ołowiowy z AGM) będą miały różne charakterystyki ładowania i rozładowywania. W efekcie, słabszy akumulator będzie zawsze niedoładowany lub przeładowany, co drastycznie skróci żywotność całego zestawu, a w skrajnych przypadkach może doprowadzić do uszkodzenia obu.
• Zbyt cienkie przewody: Prosty sposób na przegrzanie instalacji. Jak już wspominałem, przewody o zbyt małym przekroju w stosunku do prądu, jaki ma przez nie płynąć, będą się przegrzewać. To nie tylko strata energii, ale przede wszystkim poważne ryzyko stopienia izolacji, zwarcia, a nawet pożaru. Zawsze dobieraj przewody o odpowiedniej grubości, co najmniej takiej, jak przewody główne instalacji.
• Odwrotne podłączenie biegunów: Co może się stać? To błąd, który może mieć katastrofalne skutki. Odwrotne podłączenie biegunów spowoduje natychmiastowe zwarcie, co może doprowadzić do uszkodzenia akumulatora, instalacji elektrycznej pojazdu lub urządzenia, a nawet do wybuchu akumulatora. Zawsze dwukrotnie sprawdzaj polaryzację przed dokręceniem klem.
• Zaniedbanie czystości klem: Jak tracić moc na własne życzenie? Brudne, skorodowane lub zaśniedziałe klemy i bieguny akumulatora zwiększają opór elektryczny. To oznacza, że część energii jest marnowana na pokonanie tego oporu, zamiast zasilać urządzenie. Skutkuje to słabszym rozruchem, nieefektywnym ładowaniem i ogólnym spadkiem wydajności całego systemu. Regularne czyszczenie klem to prosta czynność, która znacząco poprawia niezawodność.
