Jak podłączyć łącznik krzywkowy do silnika? Poradnik krok po kroku

W dzisiejszym poradniku skupimy się na jednym z kluczowych elementów sterowania maszynami podłączeniu łącznika krzywkowego do zmiany kierunku obrotów silnika elektrycznego. Niezależnie od tego, czy pracujesz z silnikiem trójfazowym, czy jednofazowym, ten przewodnik krok po kroku pomoże Ci bezpiecznie i prawidłowo wykonać to zadanie, zapewniając płynne działanie Twoich urządzeń.

Zanim zaczniesz: Łącznik krzywkowy klucz do sterowania silnikiem

Łącznik krzywkowy lewo-prawo to niezwykle praktyczne urządzenie, które umożliwia szybką i bezpieczną zmianę kierunku obrotów silnika elektrycznego. W moim warsztacie często wykorzystuję je do sterowania różnymi maszynami, gdzie elastyczność pracy jest kluczowa. Znajduje zastosowanie w wielu popularnych maszynach warsztatowych, takich jak wiertarki stołowe, małe tokarki, betoniarki, a także w systemach wentylacyjnych czy pompach. Dzięki niemu możemy w prosty sposób dostosować działanie urządzenia do aktualnych potrzeb, co znacząco zwiększa jego funkcjonalność.

Jak działa zmiana obrotów? Tajemnica zamiany faz w pigułce

Dla silnika trójfazowego (400V) zasada działania jest stosunkowo prosta, ale niezwykle skuteczna. Zmiana kierunku obrotów polega na zamianie miejscami dwóch dowolnych faz zasilających, na przykład L2 z L3. Łącznik krzywkowy w pozycji "lewo" podaje na silnik standardową sekwencję faz, natomiast w pozycji "prawo" dokonuje wspomnianej zamiany, co powoduje odwrócenie kierunku wirowania pola magnetycznego w silniku, a tym samym zmianę kierunku jego obrotów. To podstawa, którą każdy elektryk powinien mieć w małym palcu.

W przypadku silników jednofazowych (230V) z kondensatorem, mechanizm jest nieco inny, ale równie logiczny. Tutaj zmiana kierunku obrotów wymaga przełączenia uzwojenia rozruchowego względem uzwojenia roboczego. Kondensator jest kluczowy, ponieważ odpowiada za wytworzenie przesunięcia fazowego, które jest niezbędne do powstania wirującego pola magnetycznego. Łącznik krzywkowy musi więc tak przełączać końcówki uzwojenia pomocniczego (rozruchowego), aby odwrócić kierunek jego prądu względem uzwojenia głównego, co skutkuje zmianą kierunku obrotów.

Bezpieczeństwo przede wszystkim: Zasady, których nie wolno złamać

• Zawsze odłącz zasilanie! To absolutna podstawa. Przed przystąpieniem do jakichkolwiek prac elektrycznych upewnij się, że obwód jest całkowicie odłączony od sieci.
• Sprawdź brak napięcia miernikiem. Po odłączeniu zasilania, użyj miernika uniwersalnego, aby upewnić się, że w przewodach nie ma napięcia. Nie polegaj tylko na wyłączniku zawsze zweryfikuj to pomiarem.
• Używaj narzędzi izolowanych. Śrubokręty, szczypce i inne narzędzia, których używasz, muszą posiadać odpowiednią izolację, aby chronić Cię przed porażeniem.
• Prawidłowe podłączenie przewodu ochronnego (PE). To klucz do Twojego bezpieczeństwa. Przewód PE musi być bezwzględnie podłączony do obudowy silnika i łącznika, zapewniając ochronę przed porażeniem w przypadku uszkodzenia izolacji.
• Pracuj w suchym środowisku. Wilgoć zwiększa ryzyko porażenia prądem.
• Jeśli nie jesteś pewien, skonsultuj się ze specjalistą. Elektryka to nie miejsce na eksperymenty bez odpowiedniej wiedzy i doświadczenia.

Przygotowanie do pracy: Niezbędne narzędzia i identyfikacja

Aby praca przebiegała sprawnie i bezpiecznie, warto mieć pod ręką odpowiednie narzędzia. Z mojego doświadczenia wiem, że dobrze wyposażona skrzynka narzędziowa to podstawa sukcesu. Oto lista, którą polecam:

• Zestaw śrubokrętów (płaskie i krzyżakowe) najlepiej z izolowanymi rękojeściami.
• Ściągacz izolacji do precyzyjnego usuwania izolacji z przewodów.
• Miernik uniwersalny (multimetr) niezbędny do sprawdzania napięcia, ciągłości obwodów i rezystancji.
• Szczypce uniwersalne i boczne do cięcia i chwytania przewodów.
• Próbnik napięcia do szybkiego sprawdzenia obecności napięcia.
• Nóż monterski do precyzyjnego nacinania izolacji.
• Opaski zaciskowe (trytytki) do uporządkowania przewodów.
• Taśma izolacyjna do dodatkowego zabezpieczenia połączeń.

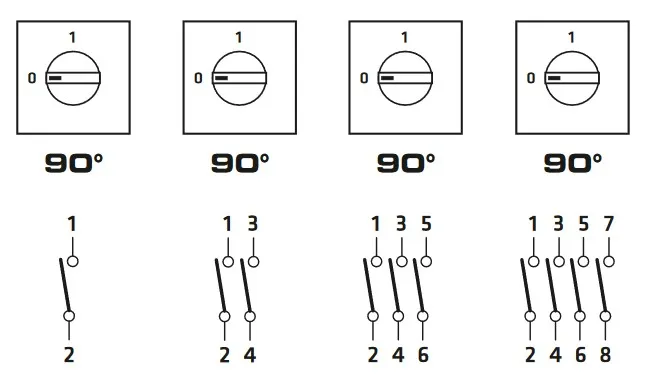

Jak czytać oznaczenia na łączniku i tabliczce znamionowej silnika?

Zrozumienie oznaczeń na łączniku i tabliczce znamionowej silnika to podstawa prawidłowego podłączenia. Na łączniku krzywkowym zazwyczaj znajdziesz oznaczenia wejścia zasilania (np. L1, L2, L3 dla faz, N dla neutralnego) oraz wyjścia na silnik (często U, V, W lub U1, V1, W1). Przewód ochronny zawsze oznaczony jest jako PE. Producenci tacy jak Spamel czy Legrand stosują standardowe symbole i często umieszczają uproszczony schemat połączeń bezpośrednio na obudowie łącznika. Na tabliczce znamionowej silnika znajdziesz informacje o napięciu, prądzie, mocy, a także schemat podłączenia uzwojeń (gwiazda/trójkąt dla silników trójfazowych lub uzwojenie robocze/rozruchowe dla jednofazowych). Zawsze poświęć chwilę na dokładne przestudiowanie tych oznaczeń to oszczędność czasu i nerwów w przyszłości.

Krok 0: Sprawdzenie i przygotowanie przewodów zasilających

1. Wizualna inspekcja: Przede wszystkim dokładnie obejrzyj przewody zasilające. Sprawdź, czy izolacja nie jest uszkodzona, popękana lub przetarta. Uszkodzona izolacja to prosta droga do zwarcia i porażenia prądem.
2. Sprawdzenie przekroju: Upewnij się, że przekrój przewodów jest odpowiedni do mocy silnika i zabezpieczeń. Zbyt cienkie przewody mogą się przegrzewać, co grozi pożarem. Informacje o wymaganym przekroju znajdziesz w dokumentacji silnika lub normach elektrycznych.
3. Prawidłowe ściągnięcie izolacji: Używając ściągacza izolacji, ostrożnie usuń około 10-15 mm izolacji z końcówek przewodów. Pamiętaj, aby nie uszkodzić miedzianych żył. Zbyt długa izolacja utrudni prawidłowe włożenie do zacisku, zbyt krótka może prowadzić do słabego styku.
4. Zaciśnięcie końcówek (opcjonalnie, ale zalecane): Jeśli przewody są linką, warto zacisnąć na nich tulejki kablowe. Zapewnia to lepszy styk w zaciskach i zapobiega rozplątywaniu się żył.

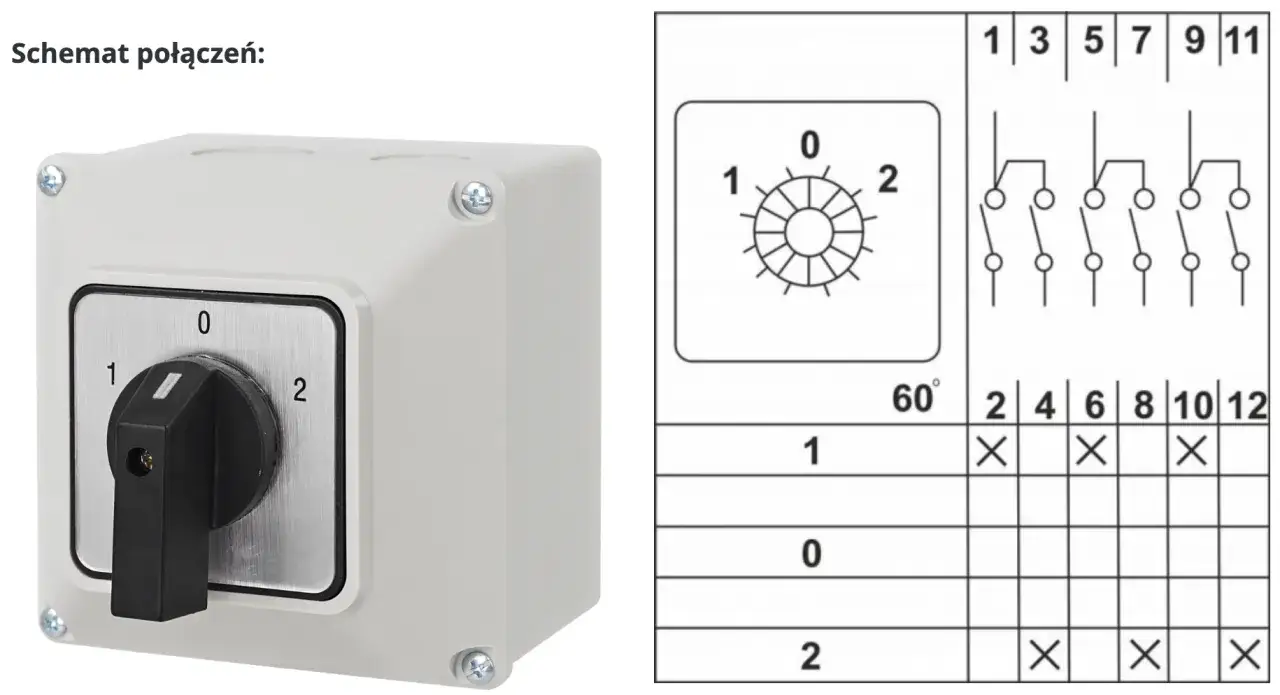

Podłączanie silnika trójfazowego (400V): Instrukcja krok po kroku

Podłączanie silnika trójfazowego do łącznika krzywkowego jest zazwyczaj dobrze udokumentowane przez producentów. Na obudowie łącznika często znajdziesz uproszczony schemat połączeń, który jasno wskazuje, które zaciski są przeznaczone na wejście zasilania (L1, L2, L3), a które na wyjście do silnika (U, V, W). Kluczowe jest zrozumienie, jak łącznik wewnętrznie zamienia fazy, aby uzyskać zmianę kierunku obrotów. Zazwyczaj jest to realizowane poprzez odpowiednie mostkowanie i przełączanie styków wewnątrz łącznika, co dla nas sprowadza się do prawidłowego podłączenia zewnętrznych przewodów.

Podłączanie zasilania do zacisków L1, L2, L3

1. Zidentyfikuj zaciski wejściowe: Na łączniku znajdź zaciski oznaczone jako L1, L2, L3 (lub R, S, T). To są punkty, do których podłączysz przewody fazowe z sieci zasilającej.
2. Podłącz przewody fazowe: Podłącz przewód fazowy L1 z sieci do zacisku L1 na łączniku, L2 do L2, a L3 do L3. Pamiętaj o solidnym dokręceniu śrub zaciskowych, aby zapewnić dobry kontakt elektryczny i uniknąć luzów, które mogą prowadzić do przegrzewania.
3. Sprawdź kolejność faz (opcjonalnie): W niektórych zastosowaniach kolejność faz na wejściu może mieć znaczenie. Jeśli masz taką możliwość, sprawdź ją miernikiem kolejności faz. W większości przypadków jednak, jeśli silnik ma działać w obie strony, wystarczy prawidłowe podłączenie trzech faz.

Wyprowadzenie przewodów na silnik do zacisków U, V, W

1. Zidentyfikuj zaciski wyjściowe: Na łączniku znajdź zaciski oznaczone jako U, V, W (lub U1, V1, W1). To z nich poprowadzisz przewody do silnika.
2. Podłącz przewody do łącznika: Podłącz przewody, które poprowadzisz do silnika, do odpowiednich zacisków wyjściowych łącznika (U, V, W). Upewnij się, że są one solidnie zamocowane.
3. Podłącz przewody do silnika: Przewody z zacisków U, V, W łącznika podłącz do odpowiednich zacisków silnika (U, V, W). Często na tabliczce zaciskowej silnika znajdziesz schemat, który pomoże Ci w prawidłowym podłączeniu uzwojeń. Zwróć uwagę na to, czy silnik ma być podłączony w gwiazdę czy trójkąt to zależy od napięcia zasilania i konfiguracji silnika.
4. Dokręć wszystkie połączenia: Po podłączeniu wszystkich przewodów, jeszcze raz sprawdź i dokręć wszystkie śruby zaciskowe. Luźne połączenia to najczęstsza przyczyna problemów i awarii.

Niezwykle ważne podłączenie przewodu ochronnego (PE)

Chcę to podkreślić z całą mocą: prawidłowe podłączenie przewodu ochronnego (PE) jest absolutnie kluczowe dla Twojego bezpieczeństwa. Przewód PE (żółto-zielony) musi być podłączony zarówno do dedykowanego zacisku ochronnego w łączniku krzywkowym, jak i do obudowy silnika. Jego rola polega na odprowadzeniu prądu zwarciowego do ziemi w przypadku uszkodzenia izolacji, co zapobiega porażeniu prądem. Nigdy, przenigdy nie pomijaj tego kroku ani nie podłączaj przewodu PE do zacisków fazowych czy neutralnych. To Twoja polisa na życie w przypadku awarii.

Wyzwanie dla majsterkowicza: Podłączanie silnika jednofazowego (230V)

Podłączanie silnika jednofazowego do łącznika krzywkowego jest nieco bardziej złożone niż w przypadku silnika trójfazowego, głównie ze względu na kluczową rolę kondensatora. W silnikach jednofazowych kondensator jest niezbędny do wytworzenia przesunięcia fazowego, które tworzy wirujące pole magnetyczne i umożliwia rozruch silnika. Zmiana kierunku obrotów polega na odwróceniu kierunku prądu w uzwojeniu rozruchowym względem uzwojenia roboczego, a to właśnie łącznik krzywkowy musi sprawnie przełączać te połączenia, często z udziałem kondensatora w obwodzie.

Identyfikacja uzwojenia roboczego i rozruchowego w silniku

Zanim zaczniesz podłączać, musisz wiedzieć, które uzwojenie jest robocze, a które rozruchowe. Najczęściej znajdziesz te informacje na tabliczce znamionowej silnika lub w jego dokumentacji, gdzie mogą być oznaczone jako "Main" (robocze) i "Start" (rozruchowe) lub po prostu przez różne kolory przewodów. Jeśli nie masz dokumentacji, możesz zidentyfikować je za pomocą miernika rezystancji: uzwojenie robocze ma zazwyczaj niższą rezystancję niż uzwojenie rozruchowe, ponieważ jest nawinięte grubszym drutem. Pamiętaj, aby zawsze mierzyć rezystancję przy odłączonym zasilaniu!

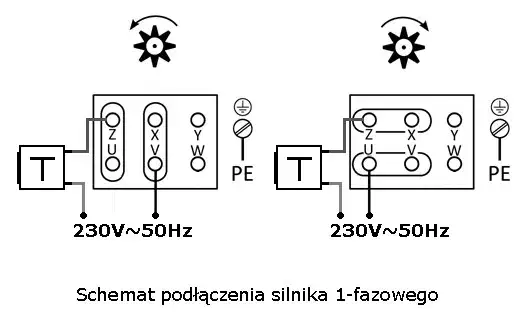

Schemat połączeń jak prawidłowo wpiąć kondensator i uzwojenia w obwód łącznika?

1. Zidentyfikuj wyprowadzenia silnika: Zlokalizuj cztery wyprowadzenia silnika jednofazowego: dwa dla uzwojenia roboczego (np. U1, U2) i dwa dla uzwojenia rozruchowego (np. Z1, Z2).
2. Podłącz kondensator: Kondensator musi być wpięty szeregowo z uzwojeniem rozruchowym. Oznacza to, że jeden koniec kondensatora łączysz z jednym końcem uzwojenia rozruchowego (np. Z1).
3. Podłącz uzwojenia do łącznika:
   • Jeden koniec uzwojenia roboczego (np. U1) i drugi koniec uzwojenia rozruchowego (np. Z2) podłącz do jednego z zacisków zasilania (np. L).
   • Drugi koniec uzwojenia roboczego (np. U2) podłącz do odpowiedniego zacisku łącznika, który będzie przełączany.
   • Drugi koniec kondensatora (połączony z Z1) podłącz do zacisku łącznika, który będzie przełączał polaryzację uzwojenia rozruchowego.
   Schemat łącznika krzywkowego dla silnika jednofazowego jest kluczowy musi on zamieniać miejscami końcówki uzwojenia rozruchowego względem uzwojenia roboczego, aby odwrócić kierunek obrotów. Zazwyczaj łącznik ma specjalnie zaprojektowane styki do tego celu.
4. Podłącz zasilanie: Podłącz przewód fazowy (L) i neutralny (N) z sieci do odpowiednich zacisków wejściowych łącznika.
5. Podłącz przewód ochronny (PE): Tak jak w przypadku silnika trójfazowego, bezwzględnie podłącz przewód ochronny (żółto-zielony) do obudowy silnika i łącznika.

Na co zwrócić szczególną uwagę przy silnikach z dwoma kondensatorami?

Niektóre silniki jednofazowe, zwłaszcza te o większej mocy lub wymagające wysokiego momentu rozruchowego, mogą być wyposażone w dwa kondensatory: kondensator rozruchowy (o większej pojemności, aktywny tylko podczas startu) i kondensator pracy (o mniejszej pojemności, aktywny podczas ciągłej pracy). W takich przypadkach schemat podłączenia staje się jeszcze bardziej skomplikowany, ponieważ często wymaga dodatkowego przekaźnika odśrodkowego lub elektronicznego, który odłącza kondensator rozruchowy po osiągnięciu określonej prędkości. Jeśli masz do czynienia z takim silnikiem, zawsze kieruj się oryginalnym schematem producenta. Próby samodzielnego "zgadywania" połączeń mogą skończyć się uszkodzeniem silnika lub kondensatorów.

Pierwsze uruchomienie: Bezpieczny test poprawności połączenia

Zanim podasz napięcie, zawsze wykonaj "test na sucho". To kluczowy krok, który pozwala wyeliminować większość błędów bez ryzyka uszkodzenia sprzętu czy porażenia prądem. Z mojego doświadczenia wiem, że pośpiech jest złym doradcą.

1. Sprawdzenie ciągłości obwodów: Używając miernika uniwersalnego w trybie omomierza lub brzęczyka, sprawdź ciągłość wszystkich połączeń. Upewnij się, że przewody są prawidłowo podłączone do zacisków i nie ma przerw w obwodzie.
2. Sprawdzenie braku zwarć: Sprawdź rezystancję między poszczególnymi fazami (L1-L2, L1-L3, L2-L3) oraz między każdą fazą a przewodem ochronnym (PE). Rezystancja powinna być bardzo wysoka (nieskończona) lub w przypadku silnika, powinna odpowiadać rezystancji uzwojeń. Jakiekolwiek niskie wartości rezystancji między fazami lub między fazą a PE świadczą o zwarciu, które trzeba natychmiast zlokalizować i usunąć.
3. Sprawdzenie poprawności połączenia PE: Upewnij się, że między obudową silnika a zaciskiem PE jest ciągłość elektryczna (niska rezystancja, bliska 0 Ohm).
4. Weryfikacja schematu: Jeszcze raz porównaj swoje połączenia ze schematem. Czasami najprostsze błędy wynikają z nieuwagi.

Kontrolowany start: Jak obserwować pracę silnika i na co reagować?

Po wykonaniu wszystkich testów i upewnieniu się, że połączenia są prawidłowe, możesz podać napięcie. Pamiętaj, aby zrobić to w sposób kontrolowany. Włącz zasilanie i obserwuj silnik przez kilka pierwszych sekund. Zwracaj uwagę na płynność startu silnik powinien ruszyć bez oporów i nietypowych dźwięków. Słuchaj, czy nie ma żadnych niepokojących odgłosów, takich jak buczenie, stukanie czy zgrzytanie. Wąchaj, czy nie czuć zapachu spalonej izolacji to sygnał do natychmiastowego wyłączenia zasilania. Jeśli silnik startuje prawidłowo i pracuje stabilnie, przełącz łącznik na drugi kierunek obrotów i powtórz obserwację. W przypadku jakichkolwiek nieprawidłowości, natychmiast odłącz zasilanie i rozpocznij diagnostykę.

Weryfikacja kierunków: Czy "lewo" to lewo, a "prawo" to prawo?

Po udanym uruchomieniu silnika w obu kierunkach, musisz zweryfikować, czy pozycje łącznika (np. "lewo", "prawo" lub "1", "2") faktycznie odpowiadają pożądanym kierunkom obrotów silnika. Włącz silnik w jednej pozycji łącznika i obserwuj, w którą stronę się kręci. Następnie przełącz na drugą pozycję i ponownie sprawdź kierunek. Jeśli kierunki są odwrotne do Twoich oczekiwań, w silniku trójfazowym wystarczy zamienić miejscami dwa dowolne przewody fazowe idące z łącznika do silnika (np. U z V). W silniku jednofazowym, jeśli kierunki są odwrotne, może być konieczna zmiana podłączenia uzwojenia rozruchowego względem roboczego w łączniku, ale zazwyczaj po prostu zamienia się przewody zasilające L i N, jeśli to nie wpływa na inne elementy układu.

Coś poszło nie tak? Diagnoza i rozwiązanie problemów

Nawet najbardziej doświadczonym majsterkowiczom zdarzają się problemy. Ważne jest, aby wiedzieć, jak je zdiagnozować i rozwiązać. Często spotykam się z sytuacją, gdy silnik buczy, ale nie startuje. To klasyczny objaw, który może mieć kilka przyczyn:

• Brak jednej z faz (silnik trójfazowy): Sprawdź miernikiem, czy wszystkie trzy fazy dochodzą do łącznika i wychodzą z niego na silnik. Może to być spowodowane przepalonym bezpiecznikiem, luźnym połączeniem lub uszkodzeniem przewodu.
• Nieprawidłowe podłączenie kondensatora (silnik jednofazowy): Kondensator może być uszkodzony, mieć niewłaściwą pojemność lub być źle podłączony. Sprawdź jego stan i poprawność połączeń.
• Zbyt duże obciążenie mechaniczne: Upewnij się, że silnik nie jest zablokowany mechanicznie lub nie próbuje ruszyć z obciążeniem, które przekracza jego możliwości rozruchowe.
• Uszkodzenie uzwojeń silnika: W rzadkich przypadkach problemem mogą być uszkodzone uzwojenia silnika. Można to sprawdzić, mierząc rezystancję uzwojeń.

Dlaczego silnik działa tylko w jednym kierunku?

Jeśli silnik działa tylko w jednej pozycji łącznika, a w drugiej buczy lub w ogóle nie reaguje, zazwyczaj świadczy to o błędzie w połączeniu wewnątrz łącznika lub na jego wyjściu. Oznacza to, że jedna ze "ścieżek" zamiany faz (w silniku trójfazowym) lub przełączania uzwojenia rozruchowego (w silniku jednofazowym) nie działa poprawnie. Musisz dokładnie sprawdzić schemat łącznika i porównać go z faktycznymi połączeniami. Często problemem jest luźny przewód, źle wpięty styk, a nawet uszkodzenie mechaniczne łącznika. Warto sprawdzić ciągłość obwodów w obu pozycjach łącznika za pomocą miernika.

Przeczytaj również: Jak podłączyć głośnik do telefonu? Poradnik krok po kroku i triki!

Przełącznik działa, ale wybija bezpieczniki jak zlokalizować zwarcie?

Wybijanie zabezpieczeń (bezpieczników, wyłączników nadprądowych) jest zazwyczaj sygnałem zwarcia. To poważny problem, który wymaga natychmiastowej uwagi. Najczęstsze przyczyny to:

• Niepoprawne podłączenie przewodów: Sprawdź, czy nie ma przypadkowego kontaktu między przewodami fazowymi, między fazą a neutralnym, lub między fazą a przewodem ochronnym (PE).
• Uszkodzona izolacja: Przewody z uszkodzoną izolacją mogą dotykać obudowy silnika lub łącznika, powodując zwarcie do masy.
• Luźne druty: Pojedyncze, luźne żyły przewodu mogą wypaść z zacisku i dotknąć innego przewodu lub metalowej obudowy.
• Wewnętrzne zwarcie w silniku: W rzadkich przypadkach, zwarcie może wystąpić wewnątrz silnika (np. uszkodzenie uzwojeń).
• Uszkodzenie łącznika: Sam łącznik może mieć wewnętrzne zwarcie.

Aby zlokalizować zwarcie, odłącz silnik od łącznika i sprawdź ciągłość obwodów w łączniku, a następnie w przewodach prowadzących do silnika. Jeśli problem nadal występuje, sprawdź uzwojenia silnika. Zawsze postępuj metodycznie, izolując kolejne elementy układu, aż znajdziesz przyczynę.
