Ospel podwójny łącznik: Jak podłączyć bezpiecznie i bez błędów?

W dzisiejszym poradniku skupimy się na jednym z najczęściej spotykanych elementów domowej instalacji elektrycznej: podwójnym łączniku światła. Pokażę Ci, jak samodzielnie i bezpiecznie podłączyć podwójny łącznik marki Ospel, prowadząc Cię przez każdy etap od przygotowania narzędzi, przez identyfikację przewodów, aż po finalne testowanie. Moim celem jest, abyś po lekturze tego artykułu czuł się pewnie i był w stanie wykonać to zadanie bez błędów, zapewniając prawidłowe i bezpieczne działanie Twojej instalacji.

Bezpieczeństwo przede wszystkim: Fundament każdej pracy elektrycznej

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz zrozumieć, że bezpieczeństwo w pracach elektrycznych jest absolutnym priorytetem. Prąd elektryczny to nie przelewki błędy mogą prowadzić do porażenia, pożaru lub uszkodzenia sprzętu. Dlatego ten rozdział stanowi fundament dla wszystkich dalszych działań. Nie ignoruj żadnego z poniższych kroków, ponieważ to one zapewnią Ci bezpieczeństwo podczas pracy.

Krok 1: Odcięcie zasilania absolutna podstawa

Pierwsza i najważniejsza zasada: nigdy nie pracuj pod napięciem! Zawsze zaczynam od całkowitego odcięcia zasilania. Oto jak to zrobić prawidłowo:

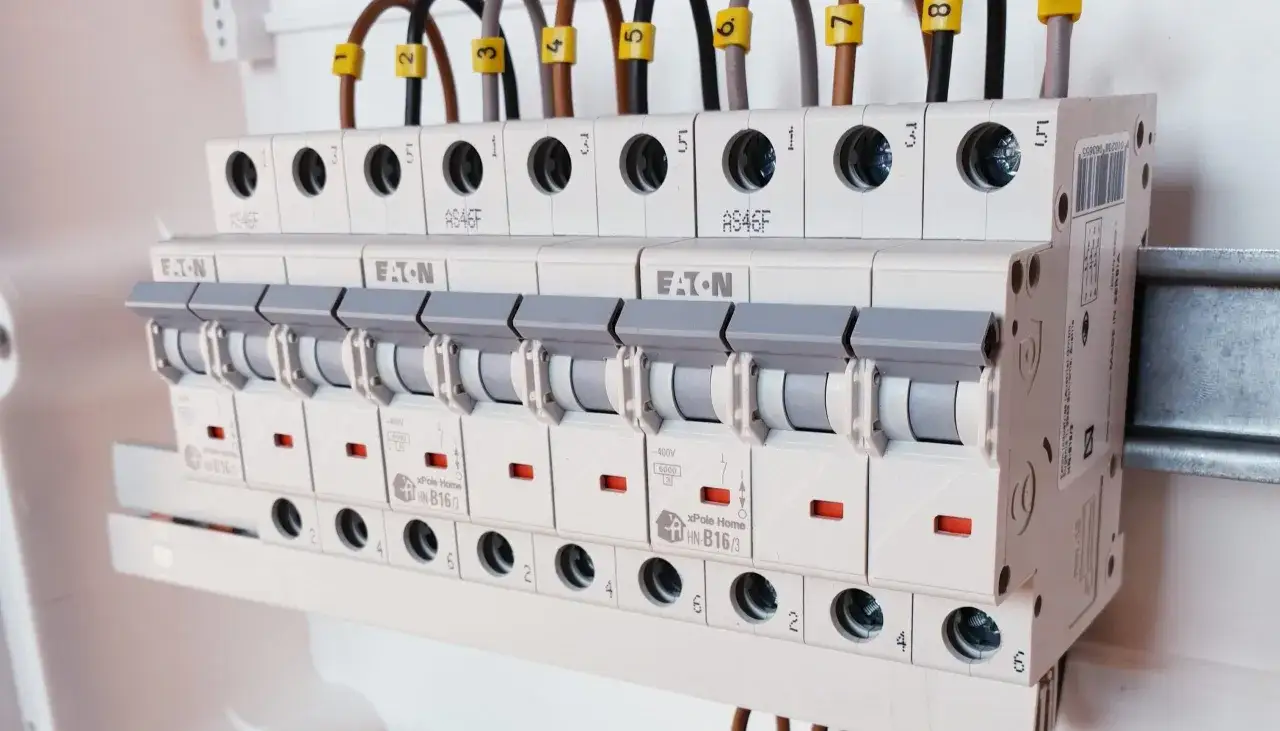

1. Zlokalizuj rozdzielnię elektryczną: Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub garażu.
2. Zidentyfikuj odpowiedni bezpiecznik: Jeśli masz opisaną rozdzielnię, poszukaj bezpiecznika odpowiedzialnego za obwód, w którym będziesz pracować (np. "Oświetlenie salonu", "Pokój dzienny"). Jeśli nie masz pewności, który bezpiecznik odpowiada za dany obwód, wyłącz bezpiecznik główny, odcinając zasilanie w całym mieszkaniu lub domu. To najbezpieczniejsza opcja.
3. Wyłącz bezpiecznik: Przesuń dźwignię bezpiecznika do pozycji "OFF" lub "0". W przypadku bezpieczników topikowych, wykręć je.
4. Poinformuj domowników: Upewnij się, że nikt nie włączy zasilania z powrotem, gdy Ty będziesz pracować. Możesz nawet zostawić kartkę na rozdzielni.

Krok 2: Przygotowanie niezbędnych narzędzi

Odpowiednie narzędzia to połowa sukcesu i gwarancja bezpieczeństwa. Zanim zaczniesz, upewnij się, że masz pod ręką:

• Próbnik napięcia (neonówka): To absolutna podstawa! Bez niego nie wolno rozpoczynać pracy. Służy do sprawdzenia, czy w przewodach faktycznie nie ma napięcia.
• Ściągacz izolacji: Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył.
• Wkrętaki (płaski i krzyżakowy): Będą potrzebne do odkręcenia i dokręcenia zacisków w łączniku oraz do montażu mechanizmu w puszce.
• Obcinaczki do przewodów: Przydadzą się do przycięcia przewodów na odpowiednią długość, jeśli zajdzie taka potrzeba.

Krok 3: Sprawdzenie braku napięcia próbnikiem

Nawet po wyłączeniu bezpiecznika zawsze musisz upewnić się, że w puszce nie ma napięcia. To kluczowy krok, którego nie wolno pominąć. Oto jak to zrobić:

1. Ostrożnie zdemontuj stary łącznik: Jeśli wymieniasz stary włącznik, odkręć go od puszki i delikatnie wyciągnij, aby uzyskać dostęp do przewodów.
2. Dotknij próbnikiem każdego przewodu: Włóż końcówkę próbnika do każdego przewodu wystającego z puszki (lub dotknij metalowej części odizolowanego końca). Drugą ręką dotknij metalowej końcówki próbnika.
3. Obserwuj neonówkę: Jeśli neonówka w próbniku się zaświeci, oznacza to, że w przewodzie nadal jest napięcie. Musisz natychmiast przerwać pracę i ponownie sprawdzić rozdzielnię. Upewnij się, że wyłączyłeś właściwy bezpiecznik lub wyłącz bezpiecznik główny.
4. Upewnij się, że jest bezpiecznie: Dopiero gdy masz absolutną pewność, że żaden przewód nie wykazuje napięcia, możesz przejść do dalszych etapów pracy.

Identyfikacja przewodów: Klucz do sukcesu

Prawidłowa identyfikacja przewodów w puszce instalacyjnej to kluczowy etap, który decyduje o poprawnym i bezpiecznym podłączeniu łącznika. Bez zrozumienia, który przewód jest do czego, łatwo o błędy, które mogą prowadzić do niedziałającej instalacji lub, co gorsza, do niebezpiecznych sytuacji. Przyjrzyjmy się standardom.

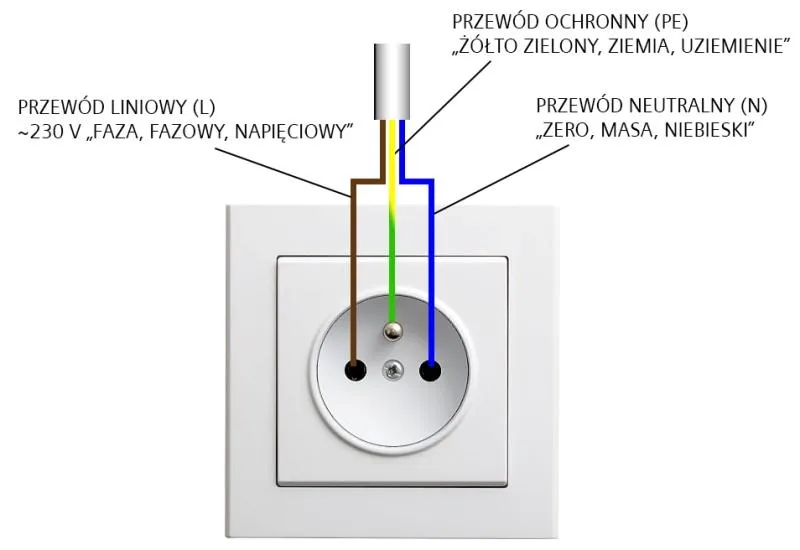

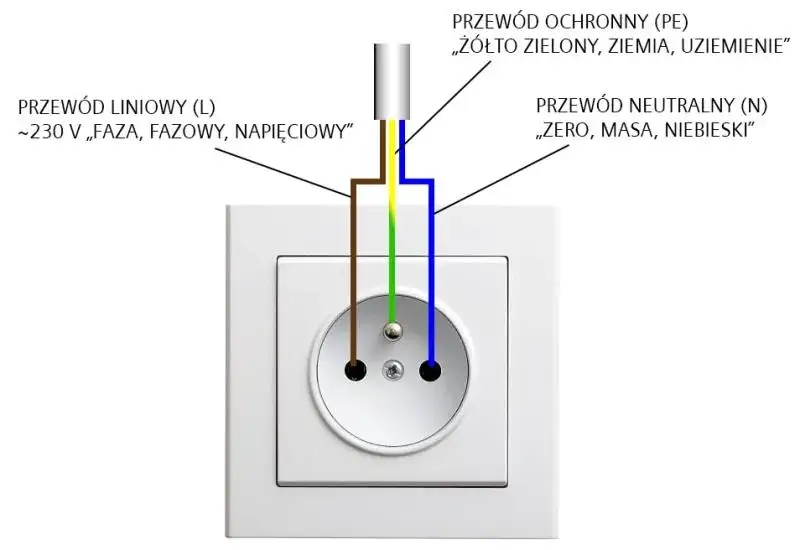

Standardowe kolory i oznaczenia przewodów w Polsce

W Polsce obowiązują określone standardy kolorystyczne dla przewodów elektrycznych, które ułatwiają ich identyfikację:

Jak rozpoznać przewód fazowy zasilający (L)?

Przewód fazowy zasilający (L) to ten, który doprowadza prąd do łącznika. Jest on zawsze podłączony do zacisku wejściowego w łączniku. Oto jak go zidentyfikować:

1. Upewnij się, że zasilanie jest odcięte! (Powtarzam to, bo to najważniejsze).
2. Odsłoń końcówki przewodów: Jeśli przewody nie są odizolowane na długości około 1 cm, zrób to ostrożnie za pomocą ściągacza izolacji.
3. Włącz zasilanie na chwilę: Tylko na potrzeby identyfikacji przewodu fazowego, na krótko włącz bezpiecznik dla danego obwodu.
4. Użyj próbnika napięcia: Dotknij próbnikiem każdego z przewodów. Przewód, który spowoduje zaświecenie się neonówki w próbniku, to przewód fazowy zasilający (L). Zazwyczaj będzie miał kolor brązowy, czarny lub szary.
5. Natychmiast wyłącz zasilanie: Po zidentyfikowaniu przewodu fazowego, bezwzględnie wyłącz bezpiecznik ponownie.
6. Oznacz przewód: Możesz go oznaczyć kawałkiem taśmy izolacyjnej, aby go nie pomylić.

Rozpoznanie przewodów fazowych do lamp (odejścia fazowe)

Po zidentyfikowaniu przewodu fazowego zasilającego, pozostałe przewody fazowe (zazwyczaj również brązowe, czarne lub szare) to tak zwane "odejścia fazowe". Są to przewody, które prowadzą bezpośrednio do poszczególnych punktów świetlnych (lamp). W przypadku łącznika podwójnego, będziesz miał dwa takie przewody każdy do innej lampy lub grupy lamp. Ważne jest, aby nie pomylić ich ze sobą, jeśli chcesz sterować konkretnymi światłami za pomocą konkretnych klawiszy.

Rola przewodów neutralnego (N) i ochronnego (PE)

Przewód neutralny (N, niebieski) i ochronny (PE, żółto-zielony) są niezwykle ważne dla prawidłowego i bezpiecznego działania instalacji, ale nie są one podłączane bezpośrednio do łącznika światła. Ich miejsce jest w puszce instalacyjnej, gdzie są zazwyczaj złączone kostkami lub złączkami WAGO i prowadzą bezpośrednio do opraw oświetleniowych. Przewód neutralny zamyka obwód, a ochronny chroni przed porażeniem w przypadku awarii. Pamiętaj o tym i nie próbuj ich podłączać do łącznika.

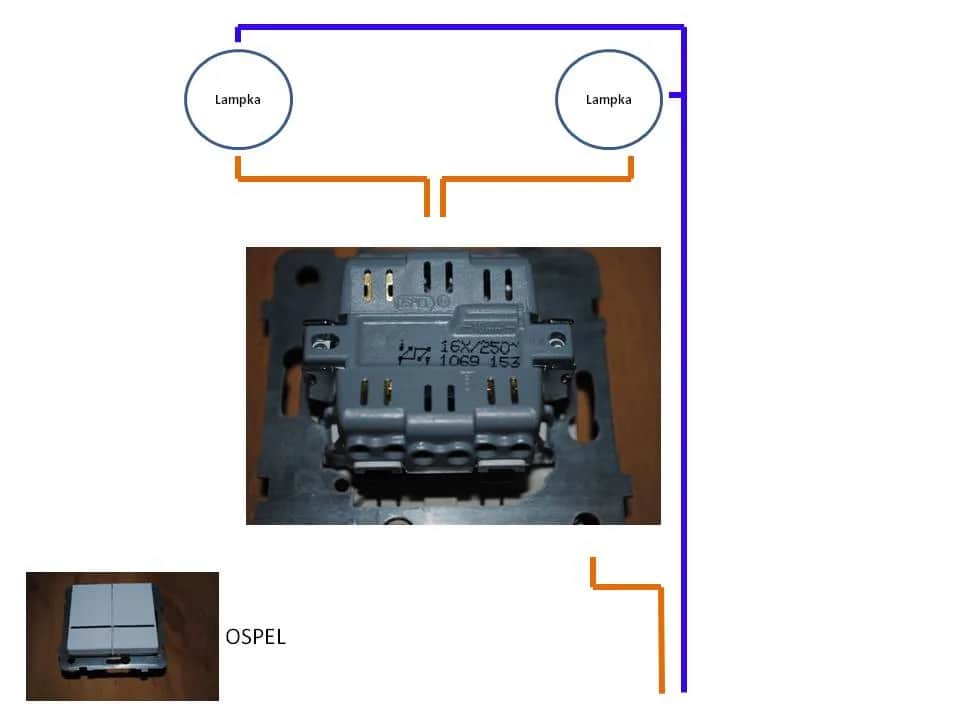

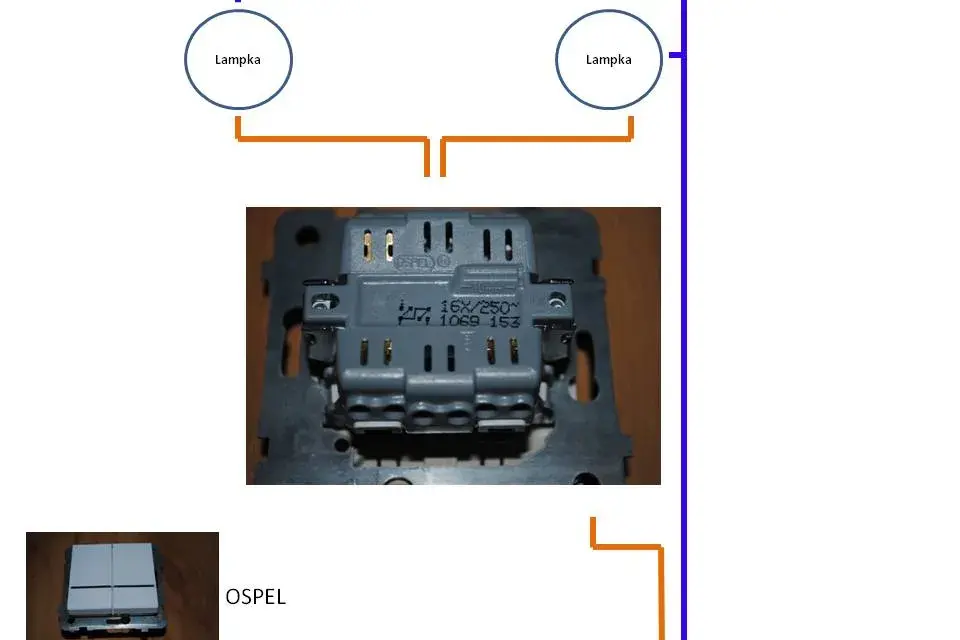

Podłączenie łącznika podwójnego Ospel: Instrukcja krok po kroku

Teraz, gdy masz już za sobą najważniejsze etapy odcięcie zasilania, przygotowanie narzędzi i identyfikację przewodów możemy przejść do właściwego podłączania łącznika. Ospel to popularna marka, a jej łączniki są zazwyczaj bardzo intuicyjne w montażu dzięki czytelnym oznaczeniom. Pokażę Ci, jak to zrobić, krok po kroku.

Zrozumienie oznaczeń na łączniku Ospel

Zanim zaczniesz podłączać przewody, zwróć uwagę na tył mechanizmu łącznika Ospel. Znajdziesz tam oznaczenia, które są Twoim przewodnikiem:

• L lub P (lub strzałka do wewnątrz): To jest zacisk wejściowy, do którego podłączysz przewód fazowy zasilający (L). Czasem oznaczany jest również jako wspólny zacisk.
• 1 i 2 (lub strzałki na zewnątrz): To są zaciski wyjściowe. Do nich podłączysz przewody fazowe, które prowadzą do poszczególnych lamp (odejścia fazowe). Jeden zacisk dla jednego obwodu oświetleniowego, drugi dla drugiego.

Podłączenie przewodu fazowego zasilającego (L)

1. Odizoluj przewód: Jeśli jeszcze tego nie zrobiłeś, odizoluj końcówkę przewodu fazowego zasilającego na długość około 1 cm, używając ściągacza izolacji.
2. Otwórz zacisk: W zależności od typu łącznika Ospel (śrubowy lub szybkozłączka), poluzuj śrubę w odpowiednim zacisku (oznaczonym jako L, P lub strzałką do wewnątrz) lub naciśnij dźwignię szybkozłączki.
3. Wprowadź przewód: Włóż odizolowaną końcówkę przewodu fazowego zasilającego do zacisku. Upewnij się, że przewód jest wprowadzony do końca i nie widać miedzianych żył poza zaciskiem.
4. Zaciskaj: Dokręć śrubę lub zwolnij dźwignię szybkozłączki, aby pewnie zamocować przewód. Delikatnie pociągnij za przewód, aby upewnić się, że jest dobrze zaciśnięty i nie wysunie się.

Podłączenie przewodów fazowych do lamp (odejścia fazowe)

Teraz podłączymy przewody, które prowadzą do Twoich lamp. Pamiętaj, że masz dwa takie przewody dla dwóch niezależnych obwodów.

1. Odizoluj przewody: Odizoluj końcówki obu przewodów fazowych prowadzących do lamp na długość około 1 cm.
2. Otwórz zaciski: Poluzuj śruby lub naciśnij dźwignie w dwóch pozostałych zaciskach wyjściowych (oznaczonych jako 1 i 2 lub strzałkami na zewnątrz).
3. Podłącz pierwszy obwód: Wprowadź odizolowaną końcówkę pierwszego przewodu fazowego (np. do lampy w suficie) do jednego z zacisków wyjściowych (np. oznaczonego jako 1). Dokręć śrubę lub zwolnij dźwignię.
4. Podłącz drugi obwód: Wprowadź odizolowaną końcówkę drugiego przewodu fazowego (np. do kinkietu) do drugiego zacisku wyjściowego (np. oznaczonego jako 2). Dokręć śrubę lub zwolnij dźwignię.
5. Sprawdź połączenia: Delikatnie pociągnij za każdy z podłączonych przewodów, aby upewnić się, że są one pewnie zamocowane i nie ma ryzyka ich wysunięcia.

Montaż mechanizmu łącznika w puszce

Po podłączeniu wszystkich przewodów, czas na umieszczenie mechanizmu w puszce. To pozornie prosty krok, ale wymaga staranności.

Ostrożnie wsuń mechanizm łącznika do puszki elektrycznej, dbając o to, aby przewody były starannie ułożone i nie były zagięte ani ściśnięte. Następnie za pomocą wkrętów mocujących (zazwyczaj znajdujących się po bokach mechanizmu) stabilnie zamocuj łącznik w puszce. Upewnij się, że jest on równo osadzony i stabilny, aby klawisze działały płynnie.

Testowanie i finalizacja montażu

Zanim uznasz pracę za zakończoną, musisz przeprowadzić testy. To kluczowy etap, który pozwoli Ci upewnić się, że wszystko działa poprawnie i bezpiecznie. Nie pomijaj go!

Bezpieczne przywrócenie zasilania

Po zakończeniu montażu mechanizmu łącznika, możesz bezpiecznie przywrócić zasilanie w instalacji. Pamiętaj, aby robić to z rozwagą:

1. Upewnij się, że łącznik jest prawidłowo zamontowany: Sprawdź, czy mechanizm jest stabilnie osadzony w puszce i czy żadne przewody nie wystają.
2. Idź do rozdzielni: Wróć do rozdzielni elektrycznej.
3. Włącz bezpiecznik: Ostrożnie włącz bezpiecznik, który wcześniej wyłączyłeś.
4. Obserwuj: Jeśli nic nie "wybija" i nie słyszysz żadnych niepokojących dźwięków, możesz przejść do testowania.

Sprawdzenie poprawności działania łącznika

Teraz nadszedł moment prawdy. Sprawdź, czy każdy klawisz łącznika działa zgodnie z przeznaczeniem:

1. Sprawdź pierwszy klawisz: Naciśnij pierwszy klawisz łącznika. Przypisana mu lampa (lub grupa lamp) powinna się zaświecić. Ponownie naciśnij klawisz światło powinno zgasnąć.
2. Sprawdź drugi klawisz: Naciśnij drugi klawisz łącznika. Druga lampa (lub grupa lamp) powinna się zaświecić. Ponownie naciśnij klawisz światło powinno zgasnąć.
3. Sprawdź niezależność działania: Upewnij się, że każdy klawisz steruje wyłącznie przypisanym mu obwodem oświetleniowym i nie wpływa na działanie drugiego.
4. Testuj kilkukrotnie: Wykonaj testy kilkukrotnie, aby upewnić się, że połączenia są stabilne i niezawodne.

Montaż ramki i klawiszy

Jeśli wszystko działa poprawnie, możesz przystąpić do finalnego etapu, czyli montażu ramki ozdobnej i klawiszy. Ramkę zazwyczaj nakłada się na mechanizm i dociska, aż usłyszysz "klik". Następnie wkłada się klawisze w odpowiednie otwory i również dociska, aż zaskoczą na swoje miejsce. Upewnij się, że ramka i klawisze są proste i estetycznie zamontowane.

Co zrobić, gdy coś pójdzie nie tak? Rozwiązywanie problemów

Nawet doświadczonym elektrykom zdarzają się błędy, a w domowych instalacjach zawsze może pojawić się coś nieprzewidzianego. Jeśli po podłączeniu łącznika coś nie działa, jak powinno, nie panikuj. Ważne jest, aby umieć szybko zdiagnozować problem i, jeśli to możliwe, go rozwiązać. Pamiętaj jednak, że w przypadku jakichkolwiek wątpliwości lub złożonych problemów, zawsze należy wezwać profesjonalnego elektryka.

"Wybija" bezpiecznik po włączeniu zasilania

Jeśli po włączeniu zasilania w rozdzielni natychmiast "wybija bezpiecznik" (tzw. "korek"), jest to niemal pewny znak zwarcia. Najczęstsze przyczyny to:

• Zwarcie fazy (L) z neutralnym (N): Przewód fazowy dotyka przewodu neutralnego.
• Zwarcie fazy (L) z ochronnym (PE): Przewód fazowy dotyka przewodu ochronnego lub metalowej obudowy lampy, która jest uziemiona.
• Uszkodzona izolacja: Uszkodzona izolacja na przewodach w puszce lub w lampie, która powoduje kontakt żył.

Aby zlokalizować zwarcie, należy ponownie odciąć zasilanie, odłączyć łącznik od przewodów i sprawdzić każdy przewód oraz połączenia w lampie. Czasem wystarczy poprawić ułożenie przewodów w puszce, aby nie stykały się ze sobą. Jeśli zwarcie nadal występuje po odłączeniu łącznika, problem leży w instalacji lub w samej lampie.

Jeden z klawiszy łącznika nie działa

Jeśli jeden z klawiszy nie włącza przypisanego mu światła, najczęstsze przyczyny to:

• Brak styku na zacisku wyjściowym: Przewód fazowy do lampy nie jest prawidłowo zamocowany w zacisku łącznika. Sprawdź, czy śruba jest dokręcona lub czy szybkozłączka pewnie trzyma przewód.
• Błędne podłączenie przewodu do lampy: Problem może leżeć w samej lampie przewód fazowy nie jest podłączony do oprawy lub jest luźny.
• Uszkodzona żarówka: Sprawdź, czy żarówka w lampie jest sprawna. To najprostsza rzecz do wyeliminowania.

Oba klawisze włączają to samo światło

Przeczytaj również: Battlefield 5 wymagania: Czy Twój PC jest gotowy? Minimalne, RTX

Kiedy wezwać elektryka?

Istnieją sytuacje, w których samodzielne próby rozwiązania problemu mogą być niebezpieczne lub nieskuteczne. Zdecydowanie wezwij profesjonalnego elektryka, jeśli:

• Nie masz pewności: Jeśli w którymkolwiek momencie czujesz się niepewnie co do swoich działań lub nie rozumiesz problemu.
• Problem jest złożony: Jeśli po podstawowej diagnostyce problem nadal występuje i nie potrafisz go zlokalizować.
• Występują iskrzenia lub zapach spalenizny: To sygnały poważnej awarii, które wymagają natychmiastowej interwencji specjalisty.
• Masz do czynienia ze starą instalacją: Stare instalacje mogą być nieprzewidywalne i wymagać specjalistycznej wiedzy.

Pamiętaj, że bezpieczeństwo jest najważniejsze. Lepiej zapłacić za usługę elektryka niż ryzykować zdrowie lub życie.
