Wybór odpowiedniego przewodu do domofonu to decyzja, która często bywa bagatelizowana, a ma fundamentalne znaczenie dla stabilności, jakości i przyszłościowej funkcjonalności całej instalacji. Jako doświadczony instalator, zawsze podkreślam, że to właśnie kabel jest kręgosłupem systemu, a jego właściwy dobór to inwestycja, która procentuje bezproblemowym działaniem przez lata i pozwala uniknąć kosztownych poprawek.
Skrętka komputerowa FTP Cat. 6 najbardziej uniwersalny przewód do domofonu
- Dla nowoczesnych i przyszłościowych instalacji, zwłaszcza wideodomofonów IP, zdecydowanie rekomenduję skrętkę komputerową, najlepiej FTP Cat. 6.
- Tradycyjne przewody YTDY mogą być stosowane w prostych, analogowych systemach domofonowych audio, ale są podatne na zakłócenia i nie oferują możliwości modernizacji.
- Kluczowe parametry techniczne to ilość żył (minimum 8 dla większości systemów wideo), przekrój (0,5 mm² standardowo, 0,8 mm² dla dłuższych odcinków) oraz materiał żyły (zawsze 100% miedzi).
- Aby uniknąć zakłóceń, należy prowadzić kabel domofonowy w odległości co najmniej 30 cm od przewodów zasilających 230V; w przeciwnym razie konieczne jest użycie ekranowanej skrętki (FTP).
- Zewnętrzne okablowanie wymaga odpowiedniego zabezpieczenia, np. przewodów ziemnych lub skrętki w peszlu ochronnym, aby chronić je przed wilgocią i uszkodzeniami.
Wybór przewodu: klucz do bezproblemowego domofonu
Z mojego doświadczenia wynika, że wybór odpowiedniego przewodu to najważniejsza decyzja, jaką podejmujemy na etapie planowania i montażu domofonu. To nie jest element, na którym warto oszczędzać, ponieważ stanowi on fundament całej instalacji. Dobrze dobrany kabel to gwarancja stabilnego działania systemu przez długie lata, bez irytujących zakłóceń czy konieczności kosztownych wymian w przyszłości. Traktuję to jako inwestycję w spokój i funkcjonalność mojego domu czy biura.
Czym grozi zastosowanie niewłaściwego kabla?
- Zakłócenia w obrazie i dźwięku: Niewłaściwy przewód, zwłaszcza nieekranowany lub o zbyt małym przekroju, jest podatny na zakłócenia elektromagnetyczne, co objawia się szumami w słuchawce, zniekształconym obrazem w wideodomofonie, a nawet "śnieżeniem" na ekranie.
- Spadki napięcia: Zbyt cienki przewód, szczególnie na dłuższych odcinkach, powoduje znaczne spadki napięcia. To z kolei może prowadzić do niestabilnego działania urządzenia, problemów z otwieraniem elektrozaczepu, a w skrajnych przypadkach nawet do uszkodzenia elektroniki domofonu.
- Niestabilne działanie systemu: Cały domofon może działać kapryśnie raz działać, raz nie, reagować z opóźnieniem lub w ogóle odmawiać posłuszeństwa. To frustrujące i często trudne do zdiagnozowania, jeśli nie wiemy, że problem leży w okablowaniu.
- Brak możliwości modernizacji: Jeśli zdecydujemy się na prosty domofon audio i położymy do niego przewód YTDY, a za kilka lat będziemy chcieli wymienić go na nowoczesny wideodomofon IP, to niemal na pewno będziemy musieli kuć ściany i wymieniać całe okablowanie. To generuje niepotrzebne koszty i bałagan.
Domofon audio czy wideodomofon? Kluczowe różnice w okablowaniu
Rodzaj systemu domofonowego, który planujemy zainstalować, ma fundamentalne znaczenie dla wymagań dotyczących okablowania. Inne potrzeby ma prosty domofon audio, a zupełnie inne zaawansowany wideodomofon IP. Zawsze zaczynam od pytania: co dokładnie chcesz, żeby Twój domofon robił?
Klasyczne instalacje audio: Kiedy tradycyjny przewód YTDY wciąż zdaje egzamin?
W przypadku prostych, analogowych systemów domofonowych audio, które służą jedynie do rozmowy i otwierania furtki, tradycyjne przewody telekomunikacyjne, takie jak YTDY 6x0,5mm, 8x0,5mm czy 10x0,5mm, wciąż mogą zdać egzamin. Ich zaletą jest przede wszystkim niższa cena i prostota montażu. Są one jednak podatne na zakłócenia, szczególnie jeśli prowadzone są blisko innych instalacji elektrycznych. Co więcej, ich największą wadą jest brak przyszłościowości nie nadają się do przesyłania sygnału wideo ani danych sieciowych, co uniemożliwia późniejszą modernizację systemu bez wymiany okablowania.
Nowoczesne systemy wideo: Dlaczego wymagają znacznie więcej od Twojego kabla?
Wideodomofony, nawet te analogowe, to już zupełnie inna bajka. Tutaj oprócz sygnału audio i sterowania elektrozaczepem, musimy przesłać także stabilny sygnał wideo. To wymaga znacznie lepszego okablowania, które będzie odporne na zakłócenia i zapewni odpowiednią przepustowość. Zbyt słaby przewód może skutkować zniekształconym obrazem, opóźnieniami lub nawet całkowitym brakiem wizji. Dodatkowo, wideodomofony często potrzebują więcej mocy do zasilania, co stawia większe wymagania przekrojowi żył.
Przyszłość jest cyfrowa: Wymagania systemów IP, o których musisz wiedzieć
Systemy wideodomofonowe IP to przyszłość, a dla nich okablowanie jest absolutnie kluczowe. Bezwzględnie wymagają one skrętki komputerowej (minimum Cat. 5e, a najlepiej Cat. 6). Dlaczego? Ponieważ przesyłają dane cyfrowe, podobnie jak sieć komputerowa. Często wykorzystują również technologię PoE (Power over Ethernet), co oznacza, że zasilanie urządzenia odbywa się za pomocą tego samego kabla, co przesył danych. W takim przypadku jakość skrętki jest podwójnie ważna, aby zapewnić stabilne zasilanie i bezbłędny przesył informacji.
Przewód przewodowi nierówny: Przegląd najpopularniejszych typów
Na rynku dostępnych jest wiele rodzajów przewodów, a każdy z nich ma swoje specyficzne zastosowania. Świadomy wybór to podstawa, dlatego zawsze staram się dokładnie omówić z klientem dostępne opcje i ich konsekwencje. Nie ma jednego "najlepszego" kabla dla każdego, ale są rozwiązania bardziej uniwersalne i przyszłościowe.
YTDY: tani klasyk dla prostych systemów
Przewody YTDY to klasyka w instalacjach domofonowych. Są to przewody telekomunikacyjne o żyłach miedzianych, najczęściej o przekroju 0,5 mm². Występują w wariantach 6x0,5mm, 8x0,5mm, a nawet 10x0,5mm. Ich główną zaletą jest niska cena i łatwość montażu. Niestety, mają też sporo wad. Są podatne na zakłócenia elektromagnetyczne, co w dzisiejszym środowisku pełnym urządzeń elektronicznych może być problemem. Nie nadają się do przesyłania sygnału wideo w wysokiej jakości, a tym bardziej danych sieciowych. To dobry wybór tylko do bardzo prostych, analogowych domofonów audio, gdzie budżet jest priorytetem, a modernizacja w przyszłości nie jest planowana.

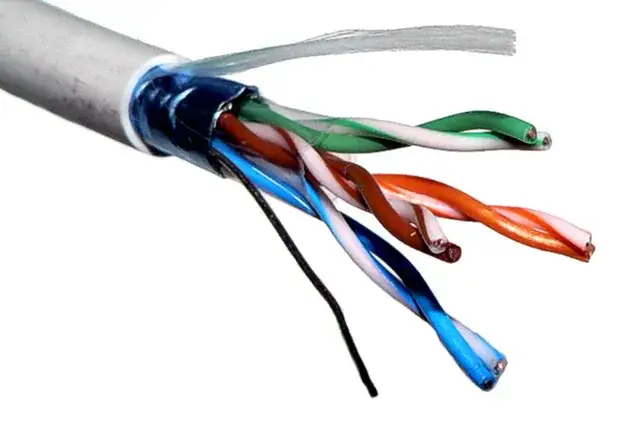

Skrętka komputerowa (UTP/FTP): złoty standard w nowoczesnych instalacjach
Skrętka komputerowa, znana również jako kabel LAN, to obecnie złoty standard w instalacjach domofonowych, zwłaszcza wideodomofonowych i systemów IP. Najczęściej stosowane kategorie to Cat. 5e i Cat. 6. Skrętka składa się z ośmiu żył, które są ze sobą skręcone w cztery pary, co znacząco zwiększa jej odporność na zakłócenia elektromagnetyczne. Jej uniwersalność jest nie do przecenienia można nią przesłać sygnał audio, wideo, dane sieciowe, a nawet zasilanie (PoE). Dzięki temu, nawet jeśli dziś instalujemy prosty domofon, położenie skrętki komputerowej otwiera drogę do łatwej modernizacji w przyszłości.
Skrętka UTP vs FTP: co oznacza ekranowanie i kiedy jest absolutnie niezbędne?
Wśród skrętek komputerowych wyróżniamy dwa główne typy: UTP i FTP. Różnica tkwi w ekranowaniu:
- UTP (Unshielded Twisted Pair) to skrętka nieekranowana. Jest tańsza i wystarczająca w większości domowych zastosowań, gdzie nie ma silnych źródeł zakłóceń.
- FTP (Foiled Twisted Pair), czasem oznaczana jako STP (Shielded Twisted Pair), to skrętka ekranowana. Posiada dodatkową folię aluminiową lub oplot, który chroni żyły przed zakłóceniami elektromagnetycznymi z zewnątrz.
Ekranowanie jest absolutnie niezbędne, gdy przewód domofonowy musi być prowadzony blisko innych źródeł zakłóceń, takich jak przewody zasilające 230V, silniki elektryczne czy transformatory. W takich sytuacjach skrętka FTP gwarantuje znacznie stabilniejszy sygnał i minimalizuje ryzyko problemów z obrazem czy dźwiękiem. Zawsze rekomenduję FTP, jeśli tylko jest taka możliwość to niewielki dodatkowy koszt, a zyskujemy spokój ducha.
Diabeł tkwi w szczegółach: Parametry techniczne do sprawdzenia
Kiedy już zdecydujemy się na konkretny typ przewodu, nie można zapominać o jego parametrach technicznych. To właśnie one decydują o faktycznej wydajności i niezawodności instalacji. Zwracam uwagę na te szczegóły, bo wiem, że to one często decydują o sukcesie lub porażce całego projektu.
Ile żył naprawdę potrzebujesz? Praktyczny przewodnik po wymaganiach systemów
Ilość żył w przewodzie to jeden z kluczowych parametrów. Oto mój praktyczny przewodnik:
- Proste domofony audio: Wymagają minimum 4-6 żył (np. 2 do audio, 2 do zasilania, 2 do elektrozaczepu). Przewody YTDY 6x0,5mm są często wystarczające.
- Wideodomofony, systemy z interkomem, otwieraniem bramy: Tutaj standardowa skrętka komputerowa z 8 żyłami (4 pary) jest zazwyczaj idealnym rozwiązaniem. Pozwala na przesył sygnału wideo, audio, danych oraz zasilania. Nawet jeśli dziś nie wykorzystamy wszystkich żył, mamy rezerwę na przyszłość.

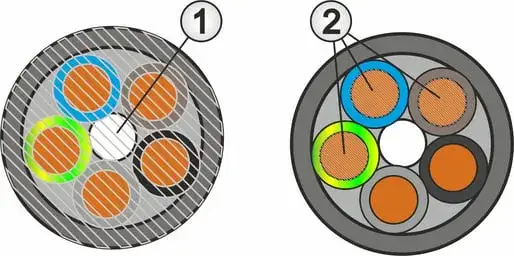

Przekrój żyły (mm²): Jak odległość od furtki wpływa na wybór grubości kabla?
Przekrój żyły, czyli jej grubość, ma ogromne znaczenie, szczególnie na dłuższych odcinkach. Standardowy przekrój to 0,5 mm². Jednak przy odległościach powyżej 50-70 metrów, a zwłaszcza gdy mamy do czynienia z wideodomofonem i elektrozaczepem, który potrzebuje stabilnego zasilania, zalecam zastosowanie przewodu o większym przekroju, np. 0,8 mm². Większy przekrój minimalizuje spadki napięcia, co jest kluczowe dla prawidłowego działania wszystkich funkcji, a przede wszystkim dla niezawodnego otwierania furtki czy bramy.
Miedź (Cu) czy aluminium (CCA)? Jak nie dać się nabrać na tańsze zamienniki?
To jest punkt, na który zawsze uczulam moich klientów. Na rynku można znaleźć tańsze przewody, które wyglądają podobnie, ale zamiast żył w 100% miedzianych (Cu), mają żyły z aluminium pokrytego miedzią (CCA - Copper Clad Aluminium). Zdecydowanie odradzam przewody CCA! Miedź ma znacznie lepsze parametry przewodzenia prądu i sygnału, jest bardziej elastyczna i trwała. Przewody CCA mają gorszą przewodność, są bardziej kruche, łatwiej się łamią i są podatne na korozję, co w dłuższej perspektywie prowadzi do problemów z instalacją. Zawsze wybieraj przewody z żyłami w 100% miedzianymi.
Unikaj błędów: Jak prawidłowo zainstalować przewód domofonowy
Nawet najlepszy przewód, wybrany z największą starannością, może nie działać prawidłowo, jeśli zostanie źle zainstalowany. Wiele problemów z domofonami wynika właśnie z błędów montażowych, które łatwo jest przeoczyć, ale trudno naprawić po zakończeniu prac.
Błąd #1: Prowadzenie kabla domofonowego równolegle do przewodów zasilających 230V
To jeden z najczęstszych i najbardziej szkodliwych błędów. Prowadzenie przewodu domofonowego równolegle i zbyt blisko przewodów zasilających 230V lub 400V powoduje silne zakłócenia elektromagnetyczne. Skutkuje to szumami w audio, "śnieżeniem" lub zanikami obrazu w wideodomofonie. Zawsze zalecam zachowanie minimalnej odległości 30 cm między tymi dwoma typami kabli. Jeśli nie jest to możliwe, konieczne jest zastosowanie ekranowanej skrętki komputerowej (FTP/STP), która znacznie lepiej radzi sobie z takimi zakłóceniami.
Błąd #2: Ignorowanie zaleceń producenta domofonu
Każdy producent domofonu, zwłaszcza wideodomofonu, podaje w instrukcji obsługi szczegółowe wymagania dotyczące okablowania. Mogą one dotyczyć typu przewodu, jego przekroju, maksymalnej długości czy sposobu podłączenia. Zawsze należy zapoznać się z instrukcją! Ignorowanie tych zaleceń może skutkować niestabilnym działaniem, utratą gwarancji, a w skrajnych przypadkach nawet uszkodzeniem urządzenia. To prosta zasada, która pozwala uniknąć wielu problemów.
Błąd #3: Niewłaściwe zabezpieczenie przewodu na zewnątrz budynku
Przewód prowadzony na zewnątrz, np. od furtki do domu, jest narażony na wiele czynników: wilgoć, mróz, promieniowanie UV, uszkodzenia mechaniczne. Użycie zwykłego przewodu wewnętrznego lub brak odpowiedniego zabezpieczenia (np. brak peszla ochronnego) to proszenie się o kłopoty. Do instalacji zewnętrznych należy stosować przewody ziemne (np. XzTKMXpw), które są odporne na warunki atmosferyczne i można je zakopać bezpośrednio w ziemi. Alternatywnie, skrętka komputerowa powinna być prowadzona w solidnym peszlu ochronnym, najlepiej karbowanym i odpornym na UV, który zapewni jej długotrwałą ochronę.
Jaki przewód do domofonu wybrać, by spać spokojnie?
Podsumowując moje wieloletnie doświadczenie, zawsze dążę do tego, aby instalacja była nie tylko funkcjonalna dziś, ale i gotowa na wyzwania jutra. Wybór przewodu to nie tylko kwestia techniczna, ale i strategiczna decyzja o przyszłości naszego systemu komunikacji.
Uniwersalna recepta: Dlaczego skrętka FTP Cat. 6 to najbezpieczniejszy wybór?
Jeśli miałbym wskazać jeden, najbardziej uniwersalny i przyszłościowy przewód do domofonu, to bez wahania powiedziałbym: skrętka komputerowa FTP Cat. 6. Nawet jeśli planujesz zainstalować prosty domofon audio, niewielki dodatkowy koszt zakupu skrętki FTP Cat. 6 w porównaniu do YTDY jest inwestycją, która zwróci się z nawiązką. Zapewnia ona maksymalną odporność na zakłócenia, gwarantuje stabilny przesył sygnału (audio, wideo, dane) i co najważniejsze, otwiera drogę do łatwej modernizacji systemu na wideodomofon IP w przyszłości, bez konieczności kucia ścian i wymiany okablowania. To po prostu najbezpieczniejszy wybór, który pozwoli Ci spać spokojnie.
Przeczytaj również: Jaki alarm do domu? Wybierz mądrze: systemy, koszty, błędy
Ostateczna check-lista: 3 pytania, które musisz sobie zadać przed finalną decyzją
Zanim dokonasz ostatecznego zakupu przewodu, zadaj sobie te trzy kluczowe pytania:
- Jaki typ systemu domofonowego planuję zainstalować teraz i czy przewiduję jego modernizację w przyszłości (audio, wideo, IP)?
- Jaka jest odległość od furtki/bramy do jednostki wewnętrznej i czy potrzebuję większego przekroju żyły ze względu na długość lub zasilanie elektrozaczepu?
- Czy przewód będzie prowadzony blisko źródeł zakłóceń (np. przewodów 230V) lub na zewnątrz budynku, co wymaga ekranowania (FTP) lub specjalnego zabezpieczenia?
