Okablowanie bramy i domofonu: Jaki kabel wybrać? Poradnik eksperta

Ten artykuł to praktyczny przewodnik dla każdego, kto planuje instalację automatycznej bramy wjazdowej oraz domofonu lub wideodomofonu. Dowiesz się, jakie przewody wybrać, jak je prawidłowo ułożyć i na co zwrócić uwagę, aby uniknąć kosztownych błędów i przygotować instalację na przyszłe technologie.

Prawidłowe okablowanie bramy i domofonu to inwestycja, która się opłaca. Jako instalator z doświadczeniem, zawsze podkreślam, że to właśnie na etapie planowania i przygotowania okablowania można zaoszczędzić najwięcej nerwów i pieniędzy. Dobrze przemyślana instalacja to gwarancja bezproblemowego działania systemu przez lata i możliwość łatwej rozbudowy w przyszłości.

Uniknij kosztownych błędów: czym grozi zły wybór okablowania?

Niestety, często spotykam się z sytuacjami, gdzie na etapie budowy domu lub ogrodzenia, okablowanie bramy i domofonu jest traktowane po macoszemu. Do najczęstszych błędów, które widzę, należy stosowanie przewodów o zbyt małym przekroju. Skutkuje to spadkami napięcia, co może prowadzić do nieprawidłowego działania napędu, a w skrajnych przypadkach nawet do jego uszkodzenia. Innym poważnym błędem jest brak rur osłonowych (peszli) lub używanie kabli nieprzystosowanych do układania w ziemi, np. zwykłych przewodów głośnikowych zamiast specjalistycznych kabli ziemnych YKY. Takie przewody są narażone na uszkodzenia mechaniczne, gryzonie, wilgoć, co w krótkim czasie prowadzi do awarii i konieczności kosztownego przekopywania terenu.

Często brakuje też wystarczającej liczby żył, co uniemożliwia podłączenie wszystkich akcesoriów lub wymusza kompromisy. Wyobraź sobie, że chcesz dodać klawiaturę kodową, a nie masz do niej przewodu to oznacza kolejne kucie i kopanie. Te błędy generują nie tylko dodatkowe koszty, ale przede wszystkim frustrację i stracony czas.

Planowanie na lata: jak przygotować instalację na przyszłe technologie (np. wideodomofony IP)?

W dzisiejszych czasach technologia rozwija się w zawrotnym tempie, a systemy automatyki domowej stają się coraz bardziej zaawansowane. Dlatego tak ważne jest, aby już na etapie planowania okablowania myśleć przyszłościowo. To, co dziś wydaje się luksusem, jutro może być standardem. Mam tu na myśli przede wszystkim wideodomofony IP, które zyskują na popularności. Wymagają one zupełnie innego okablowania niż klasyczne systemy analogowe zamiast wielu cienkich żył, potrzebują skrętki komputerowej, która umożliwia przesyłanie danych, obrazu, dźwięku, a często także zasilania (PoE).

Zawsze doradzam moim klientom, aby układali dodatkowe, zapasowe przewody. Nawet jeśli dziś nie planujesz wszystkich funkcji, za kilka lat możesz chcieć dodać dodatkową kamerę, czytnik linii papilarnych, inteligentny moduł sterujący bramą z telefonu, czy po prostu wymienić uszkodzony przewód. Mając zapas, unikasz ponownych prac ziemnych, które są czasochłonne i kosztowne. Pamiętaj, że łatwiej jest położyć jeden dodatkowy przewód teraz, niż kopać ponownie za kilka lat.

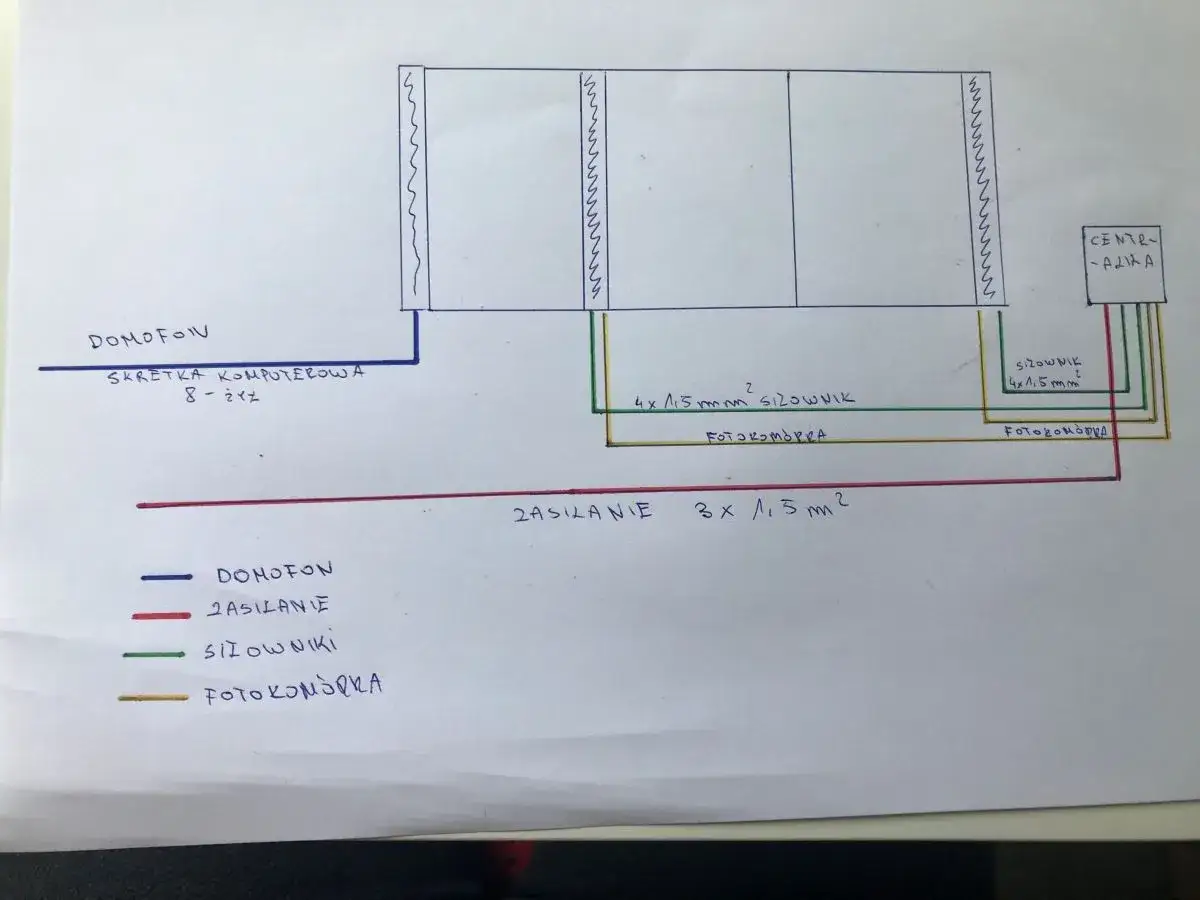

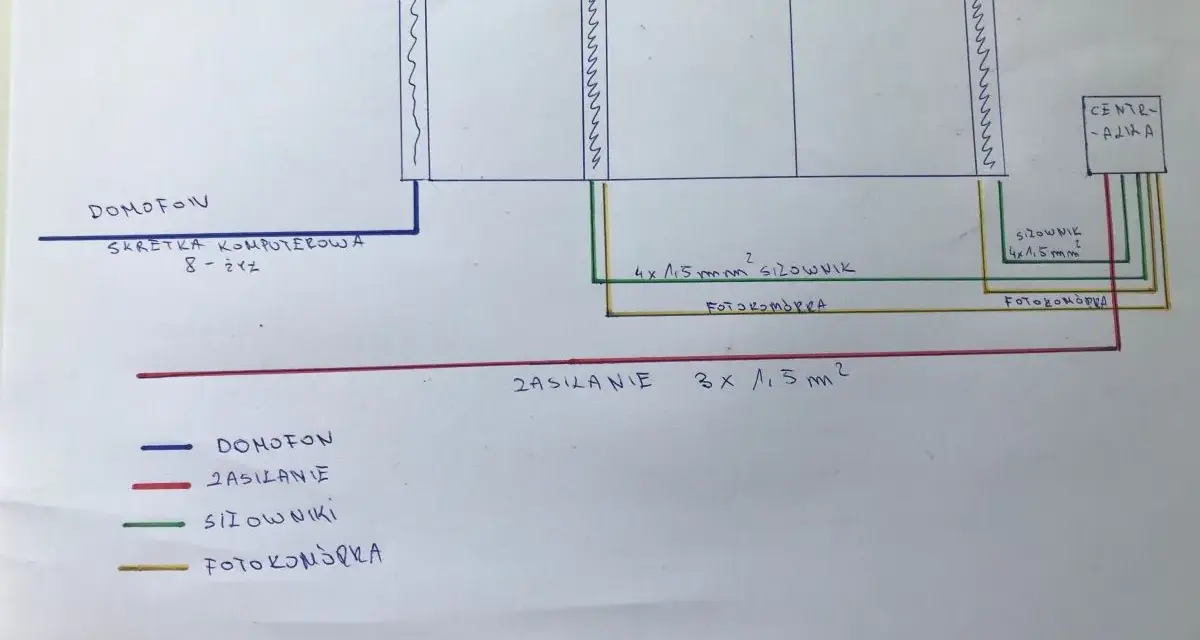

Przewody zasilające do napędu bramy fundament twojej instalacji

Zasilanie napędu bramy to absolutna podstawa. Bez odpowiedniego doprowadzenia prądu, nawet najlepszy napęd nie będzie działał prawidłowo. To punkt wyjścia dla całej instalacji i dlatego musimy poświęcić mu szczególną uwagę.

Jaki kabel do zasilania 230V? Wybieramy typ i przekrój (YKY 3x1, 5 vs 3x2, 5 mm²)

Do zasilania napędu bramy 230V, niezależnie od tego, czy jest to brama przesuwna, czy skrzydłowa, zawsze stosujemy kabel ziemny typu YKY. Jest to kabel przystosowany do bezpośredniego układania w ziemi, odporny na wilgoć i uszkodzenia mechaniczne. Standardowo powinien to być przewód YKY 3x1,5 mm² (trzy żyły o przekroju 1,5 mm² każda: faza, neutralny, uziemienie). Ten przekrój jest wystarczający dla większości napędów i standardowych odległości.

Jednak, jeśli odległość od rozdzielnicy elektrycznej do napędu bramy przekracza 30-40 metrów, zdecydowanie zalecam użycie kabla o większym przekroju YKY 3x2,5 mm². Dlaczego? Dłuższe odcinki przewodów powodują większe spadki napięcia, co może negatywnie wpływać na pracę silnika. Większy przekrój minimalizuje ten problem, zapewniając stabilne zasilanie. Zawsze lepiej mieć zapas mocy niż borykać się z niedomagającym napędem.

Brama skrzydłowa 24V: Jakie przewody poprowadzić do siłowników?

W przypadku bram skrzydłowych, zwłaszcza tych z siłownikami niskonapięciowymi 24V, okablowanie jest nieco inne. Z centrali sterującej, która zazwyczaj znajduje się w słupku bramy, musimy doprowadzić zasilanie do każdego siłownika. Najczęściej stosuje się przewody 2x1,5 mm² lub 3x1,5 mm². Wybór zależy od konkretnego modelu siłownika. Niektóre wymagają tylko dwóch żył (zasilanie), inne trzech (zasilanie plus żyła do enkodera lub krańcówek). Zawsze sprawdź specyfikację producenta siłowników, ale przygotowanie przewodów 3x1,5 mm² do każdego siłownika daje większą elastyczność i jest bezpieczniejszym wyborem.

Głębokość i zabezpieczenie: Jak prawidłowo ułożyć kable zasilające w ziemi?

Prawidłowe ułożenie kabli zasilających w ziemi to klucz do ich długowieczności i bezpieczeństwa. Zawsze zalecam układanie przewodów na głębokości około 70 cm. Taka głębokość chroni kable przed uszkodzeniami mechanicznymi, np. podczas późniejszych prac ogrodowych czy kopania fundamentów pod inne konstrukcje. Co najważniejsze, wszystkie przewody, bez wyjątku, powinny być prowadzone w rurach osłonowych (peszlach). Peszle chronią kable przed wilgocią, gryzoniami, kamieniami i ułatwiają ewentualną wymianę uszkodzonego przewodu bez konieczności ponownego kopania.

Dodatkowo, nad ułożonymi peszlami, na około 30 cm głębokości, warto umieścić niebieską folię ostrzegawczą. Służy ona jako sygnał dla przyszłych pokoleń lub pracowników, że pod spodem znajdują się kable, co zapobiega ich przypadkowemu uszkodzeniu.

Okablowanie peryferyjne bramy nerwy całego systemu

Poza głównym zasilaniem, system automatycznej bramy wymaga szeregu przewodów do podłączenia akcesoriów, które zapewniają bezpieczeństwo i komfort użytkowania. To są takie "nerwy" systemu, bez których cała brama nie będzie działać tak, jak powinna.

Fotokomórki ile żył potrzebujesz do bezpiecznego działania bramy?

Fotokomórki to absolutna podstawa bezpieczeństwa. Zapobiegają one zamknięciu się bramy na przeszkodzie, np. samochodzie czy dziecku. Do ich prawidłowego podłączenia potrzebujesz:

• Do nadajnika (TX) fotokomórki: 2 żyły (zasilanie).
• Do odbiornika (RX) fotokomórki: 4 żyły (zasilanie i sygnał).

Zalecany przekrój przewodów to 0,5 mm² lub 0,75 mm². Ważne jest, aby były to przewody ziemne, najlepiej w peszlu. Często stosuje się przewody YTDY lub YKY o mniejszym przekroju. Zawsze prowadź osobne przewody do każdej fotokomórki, nawet jeśli są blisko siebie. To zapewnia niezawodność i łatwość diagnostyki w razie problemów.

Lampa sygnalizacyjna i antena: Jakie przewody zapewnią ich prawidłowe funkcjonowanie?

Lampa sygnalizacyjna to element informujący o ruchu bramy, zwiększający bezpieczeństwo, zwłaszcza po zmroku. Do jej podłączenia wystarczy przewód 2x1 mm² lub 2x0,75 mm². Antena, jeśli jest zewnętrzna, wymaga specjalnego kabla koncentrycznego (takiego jak do telewizji), aby zapewnić dobry zasięg pilotów. Pamiętaj, że antena powinna być umieszczona w miejscu, gdzie nie będzie miała przeszkód w komunikacji z pilotami.

Sterowanie dodatkowe: Przyciski, klawiatury kodowe i czytniki

Coraz częściej klienci decydują się na dodatkowe elementy sterujące, takie jak:

• Przyciski sterujące (np. w garażu)
• Klawiatury kodowe
• Czytniki kart/pastylek
• Czytniki linii papilarnych

Dla tych akcesoriów zazwyczaj potrzebne są przewody sygnałowe o przekroju 0,5 mm² lub 0,75 mm², a ich liczba żył zależy od konkretnego urządzenia (zazwyczaj 2 do 4 żył). Moja rada: zawsze przewidź i poprowadź dodatkowy peszel z zapasowym przewodem sygnałowym w miejscu, gdzie w przyszłości mogą pojawić się takie urządzenia. To naprawdę ułatwia sprawę, gdy za kilka lat zapragniesz rozbudować system.

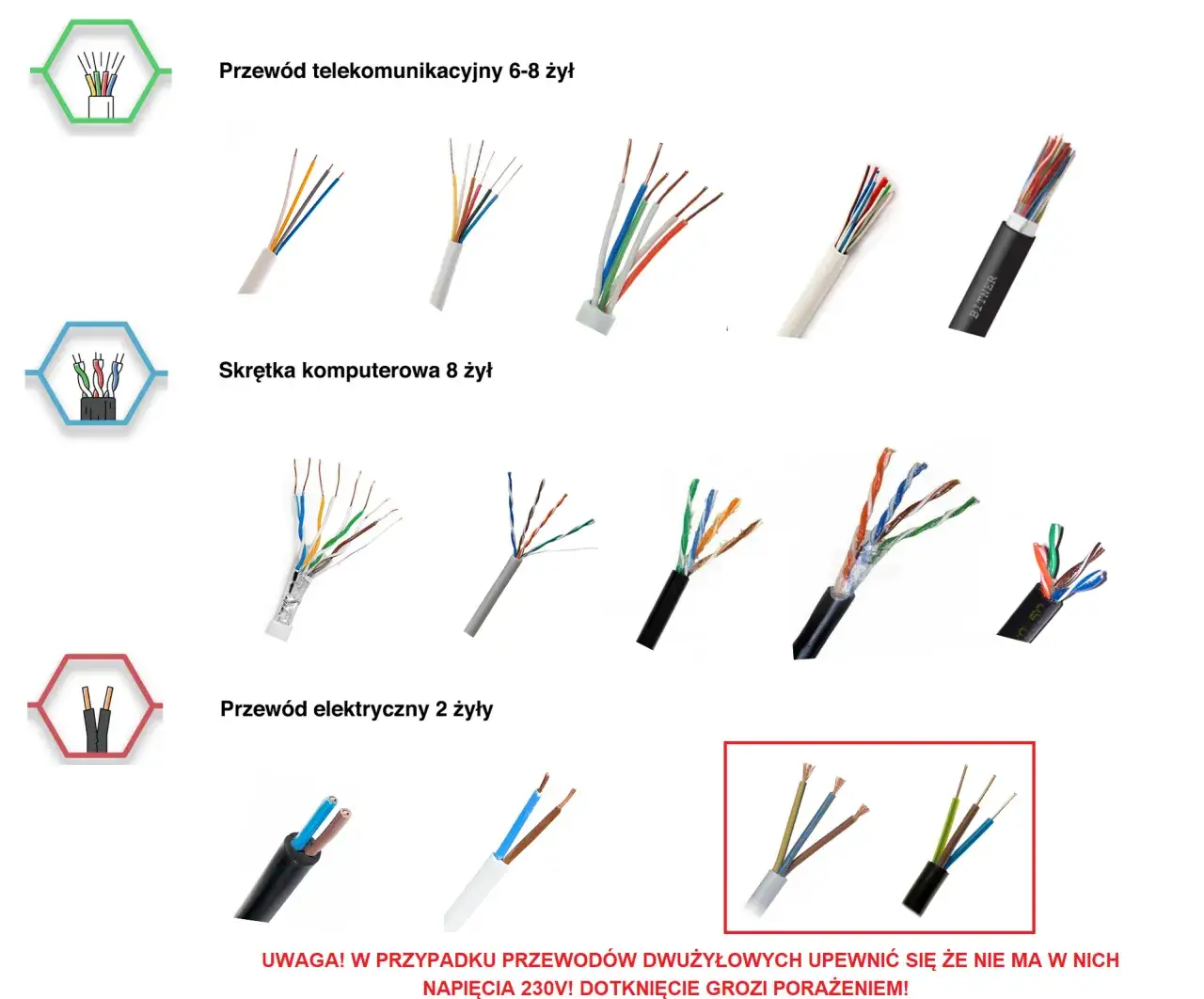

Komunikacja ze światem: przewody do domofonu i wideodomofonu

Domofon lub wideodomofon to nieodłączny element nowoczesnego domu, zapewniający komfort i bezpieczeństwo. W zależności od wybranego systemu, okablowanie będzie się różnić, dlatego musimy być precyzyjni w doborze przewodów.

Klasyczny domofon analogowy: Niezawodny standard YTDY ile żył wybrać?

Jeśli decydujesz się na klasyczny domofon analogowy, standardem jest przewód telekomunikacyjny YTDY. Najczęściej spotykane przekroje to 6x0,5 mm² lub 8x0,5 mm². Liczba żył zależy od funkcji domofonu. Podstawowe systemy mogą wymagać 4-6 żył (słuchawka, mikrofon, przycisk otwierania, masa), ale jeśli planujesz dodatkowe funkcje, takie jak sterowanie drugą bramą, podświetlenie, czy interkom między unifonami, potrzebujesz więcej żył nawet do 10. Zawsze zalecam wybór przewodu z większą liczbą żył (np. 8x0,5 mm²), aby mieć zapas na przyszłość. Do zastosowań zewnętrznych, gdzie przewód będzie narażony na wilgoć, warto wybrać wersję żelowaną (XzTKMXpw), która zapewnia lepszą ochronę.

Wideodomofon IP dlaczego skrętka komputerowa (UTP) to dziś najlepszy wybór?

Dla wideodomofonów IP, czyli tych opartych na protokole internetowym, skrętka komputerowa UTP (Unshielded Twisted Pair) lub FTP (Foiled Twisted Pair, jeśli potrzebne jest ekranowanie) kategorii 5e lub 6 to absolutnie najlepszy i najbardziej przyszłościowy wybór. Dlaczego?

• Przesył danych: Skrętka umożliwia przesyłanie obrazu w wysokiej rozdzielczości, dźwięku i danych sterujących.
• Zasilanie PoE: Wiele wideodomofonów IP wspiera technologię Power over Ethernet (PoE), co oznacza, że zasilanie jest dostarczane tym samym kablem, co dane. To znacznie upraszcza instalację.
• Integracja: Systemy IP łatwo integrują się z innymi systemami inteligentnego domu, rejestratorami NVR, czy aplikacjami mobilnymi.

Ułożenie skrętki kat. 6 daje większy zapas przepustowości, co jest szczególnie ważne przy dłuższych odcinkach i przyszłych, jeszcze bardziej wymagających technologiach. To inwestycja, która naprawdę się opłaca.

Elektrozaczep w furtce: Jaki kabel zapewni bezproblemowe otwieranie?

Jeśli w furtce planujesz elektrozaczep, który będzie otwierany z domofonu lub wideodomofonu, potrzebujesz solidnego przewodu zasilającego. Zalecam przewód 2x1 mm². Taki przekrój zapewni odpowiedni prąd do prawidłowego działania elektrozaczepu, minimalizując spadki napięcia, które mogłyby skutkować jego słabym działaniem lub brakiem reakcji.

Integracja systemów: Jak połączyć domofon z centralą bramy, aby sterować nią z jednego miejsca?

Jednym z najwygodniejszych rozwiązań jest możliwość otwierania bramy wjazdowej bezpośrednio z panelu domofonu lub wideodomofonu. Aby to umożliwić, potrzebujesz poprowadzić przewód sygnałowy 2x0,5 mm² od centrali domofonu (lub jednostki wewnętrznej) do centrali sterującej bramy. Dzięki temu, po naciśnięciu odpowiedniego przycisku na słuchawce lub monitorze, brama zostanie otwarta. To znacznie zwiększa komfort użytkowania i eliminuje potrzebę szukania pilota do bramy, gdy rozmawiasz z gościem przez domofon.

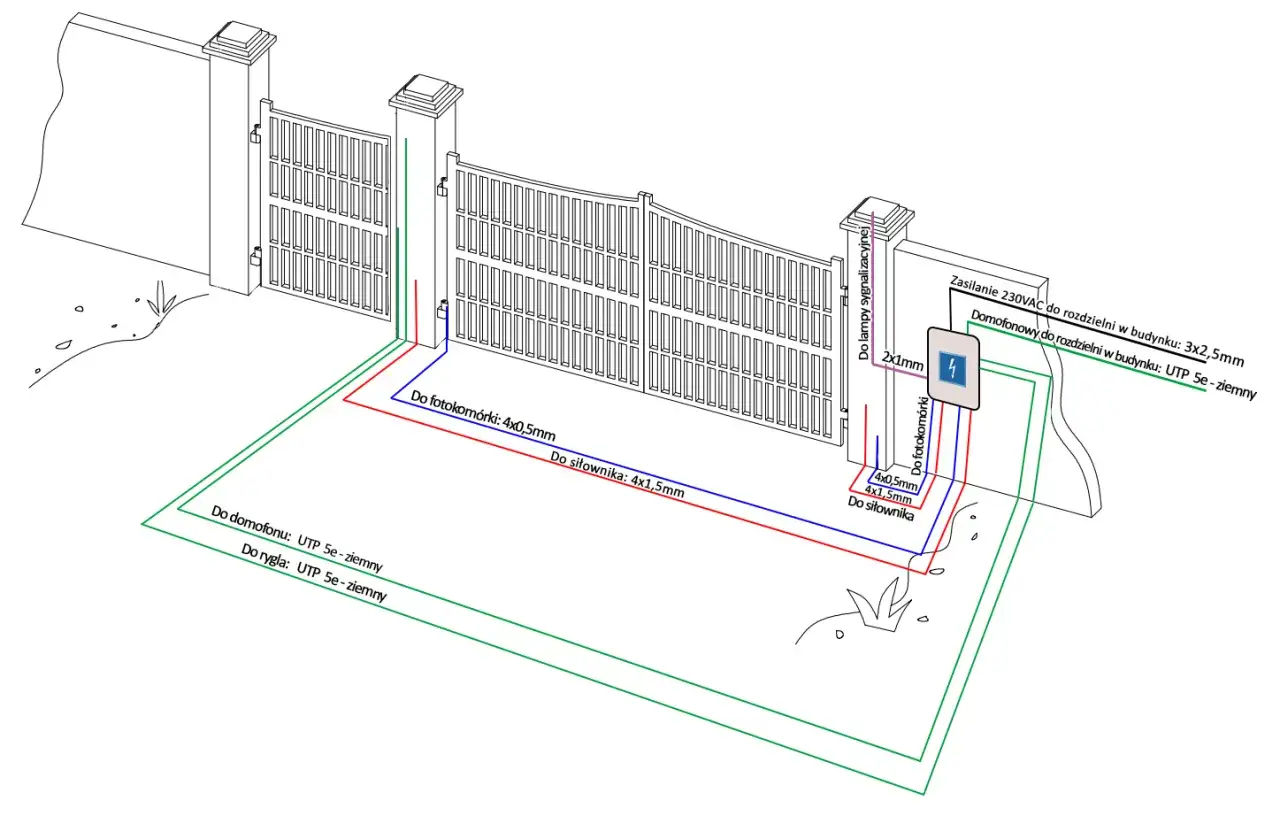

Praktyczny poradnik instalatora: najważniejsze zasady i schematy

Po omówieniu konkretnych typów przewodów, chciałbym podzielić się kilkoma praktycznymi zasadami, które, jako Łukasz Wójcik, zawsze stosuję w swoich instalacjach. To one decydują o trwałości, niezawodności i łatwości serwisowania systemu.

Zawsze w peszlu: Dlaczego rura osłonowa to absolutna konieczność?

Powtarzam to do znudzenia, ale to absolutna podstawa: wszystkie przewody prowadzone w ziemi muszą znajdować się w rurach osłonowych (peszlach). To nie jest opcja, to konieczność. Peszle chronią kable przed:

• Uszkodzeniami mechanicznymi: podczas kopania, prac ogrodowych, osiadania gruntu.
• Gryzoniami: które potrafią przegryźć izolację kabli.
• Wilgocią: choć kable ziemne są odporne na wodę, peszel stanowi dodatkową barierę.
• Ułatwiają wymianę: W przypadku uszkodzenia przewodu, znacznie łatwiej jest go wymienić, przeciągając nowy kabel przez istniejący peszel, niż ponownie kopać cały rów.

Używaj peszli o odpowiedniej średnicy, aby przewody swobodnie się w nich mieściły i aby można było w przyszłości przeciągnąć dodatkowy kabel.

Zapas ma znaczenie: Ile dodatkowych przewodów warto położyć na przyszłość?

To jedna z moich ulubionych zasad i zawsze ją gorąco polecam: zawsze układaj zapasowe przewody. Nawet jeśli dziś nie masz konkretnego planu na ich wykorzystanie.

• Obok kabla zasilającego YKY, połóż dodatkowy peszel z jedną lub dwiema skrętkami komputerowymi (UTP/FTP kat. 6). Mogą posłużyć do wideodomofonu IP, dodatkowej kamery, czujnika ruchu, czy sterowania oświetleniem.
• W okolicy bramy, gdzie planujesz fotokomórki czy lampę, połóż dodatkowy peszel z przewodem sygnałowym (np. YTDY 8x0,5 mm²).

Ten niewielki dodatkowy koszt i wysiłek na etapie budowy zaoszczędzi Ci ogromnych problemów i wydatków w przyszłości. Pomyśl o tym jak o ubezpieczeniu na wypadek, gdybyś za kilka lat chciał zmodernizować system lub po prostu jeden z przewodów uległ uszkodzeniu masz wtedy gotową "drogę" dla nowego kabla.

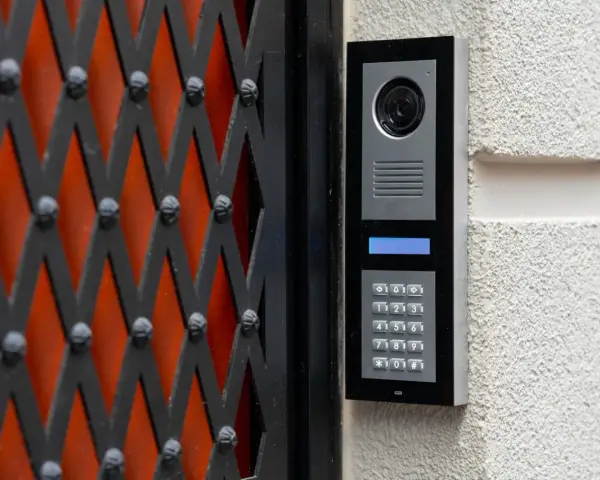

Przeczytaj również: Jak zmienić kod w domofonie Aco? Poradnik krok po kroku

Łączenie i oznaczanie przewodów: Jak zachować porządek w puszce instalacyjnej?

Ostatnia, ale równie ważna zasada: porządek w puszkach instalacyjnych to podstawa. Wszystkie połączenia wykonuj w hermetycznych puszkach, używając odpowiednich złączek (np. Wago). Każdy przewód, a najlepiej każdą żyłę, oznacz etykietą. Napisz, do czego służy dany kabel (np. "Zasilanie napędu", "Fotokomórka TX", "Domofon"). To znacznie ułatwi przyszłe prace serwisowe, diagnostykę problemów, a także ewentualną rozbudowę. Nikt nie lubi zgadywać, do czego służy dziesięć nieopisanych przewodów w puszce profesjonalna instalacja to także jej czytelność.
