Ten artykuł to precyzyjny i szczegółowy przewodnik krok po kroku, który pozwoli Ci samodzielnie podłączyć unifon (słuchawkę domofonu) marki Cyfral w instalacji 6-żyłowej. Znajdziesz tu dokładne wskazówki techniczne, schematy podłączeń oraz opisy funkcji poszczególnych przewodów, co umożliwi prawidłową instalację i bezproblemowe uruchomienie urządzenia. Moim celem jest przekazanie Ci wiedzy, dzięki której poczujesz się pewnie podczas pracy.
- Identyfikacja żył to klucz: W starych instalacjach kolory przewodów mogą być niestandardowe, dlatego niezbędne jest prawidłowe rozpoznanie funkcji każdej z 6 żył, najlepiej z użyciem multimetru.
- Podstawowe narzędzia wystarczą: Do pracy potrzebujesz śrubokrętów, ściągacza izolacji i cążek. Multimetr jest bardzo pomocny, ale nie zawsze konieczny.
- Każda żyła ma swoją rolę: Pamiętaj, że Słuchawka (wywołanie), Masa, Mikrofon, Głośnik oraz dwa przewody Zaczepu (Z1/SW1, Z2/SW2) muszą być podłączone do odpowiednich zacisków.
- Zworki konfiguracyjne są ważne: Wiele unifonów Cyfral posiada zworki, które regulują wzmocnienie mikrofonu czy tryb pracy przycisku otwierania ich ustawienie jest kluczowe.
- Częste problemy są do rozwiązania: Buczenie, brak dzwonka czy niedziałający przycisk otwierania to typowe usterki, które często wynikają z błędnego podłączenia lub konfiguracji i można je łatwo naprawić.
- Zawsze zrób zdjęcie: Jeśli wymieniasz stary unifon, zawsze zrób zdjęcie istniejącego podłączenia to nieoceniona pomoc.
Zanim zaczniesz: Lista niezbędnych narzędzi, które ułatwią Ci pracę
Z mojego doświadczenia wiem, że dobrze przygotowane narzędzia to połowa sukcesu. Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystko, co będzie Ci potrzebne. To naprawdę ułatwi i przyspieszy cały proces.
- Śrubokręty: Będziesz potrzebować zarówno krzyżakowego, jak i płaskiego, aby odkręcić obudowę unifonu i dokręcić zaciski.
- Ściągacz izolacji: Niezastąpiony do precyzyjnego i bezpiecznego zdjęcia izolacji z przewodów bez uszkadzania miedzi.
- Cążki do cięcia przewodów: Przydadzą się do przycięcia żył na odpowiednią długość.
- Multimetr (opcjonalnie, ale bardzo zalecany): Jeśli nie masz pewności co do funkcji poszczególnych żył, multimetr będzie Twoim najlepszym przyjacielem. Pomoże w identyfikacji napięć i sygnałów.
Sprawdź, co masz w ścianie: Jak zidentyfikować liczbę i rodzaj przewodów?
Jednym z największych wyzwań, z jakimi spotykam się podczas podłączania domofonów, zwłaszcza w starszym budownictwie, jest identyfikacja żył w ścianie. Kolory przewodów mogą być niestandardowe lub wyblakłe, co utrudnia rozpoznanie. W instalacji 6-żyłowej Cyfral kluczowe jest prawidłowe określenie funkcji każdej z nich. Jeśli miałeś wcześniej podłączony unifon, zrób koniecznie zdjęcie starego podłączenia to często najlepszy punkt wyjścia. Jeśli nie, będziesz musiał polegać na metodach identyfikacji, które opiszę szczegółowo w dalszej części.
Bezpieczeństwo przede wszystkim: O czym pamiętać przed rozpoczęciem montażu?
Zawsze powtarzam, że bezpieczeństwo to podstawa. Praca z instalacją elektryczną, nawet niskonapięciową, wymaga ostrożności. Oto kilka zasad, o których musisz pamiętać:
- Odłącz zasilanie: Chociaż domofony zazwyczaj pracują na niskim napięciu, zawsze warto zachować ostrożność. Jeśli masz dostęp do bezpieczników centrali domofonowej, odłącz zasilanie na czas pracy.
- Sprawdź brak napięcia: Przed dotknięciem przewodów upewnij się, że nie ma na nich napięcia, używając multimetru lub próbnika.
- Pracuj w suchym miejscu: Unikaj pracy w wilgotnych warunkach.
- Używaj izolowanych narzędzi: Upewnij się, że Twoje narzędzia mają izolowane rękojeści.
- Nie spiesz się: Pośpiech jest złym doradcą. Działaj metodycznie i dokładnie.
Zrozumienie oznaczeń: przewodnik po zaciskach unifonu Cyfral 6-żyłowego
Co oznaczają symbole? Wyjaśnienie funkcji każdej z 6 żył

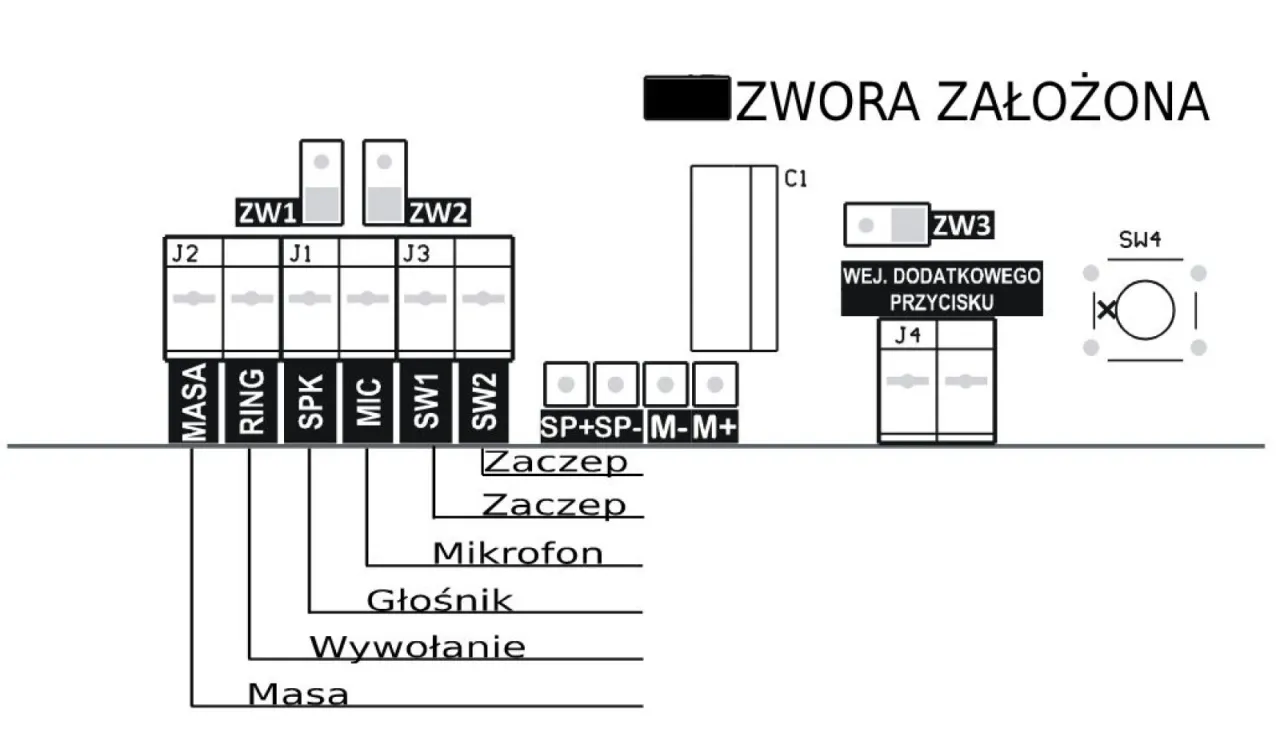

Aby prawidłowo podłączyć unifon Cyfral, musisz zrozumieć, za co odpowiada każda z sześciu żył w Twojej instalacji. To podstawa, bez której ani rusz. Poniżej przedstawiam standardowe oznaczenia i ich funkcje, bazując na typowych instalacjach Cyfral.
| Oznaczenie żyły | Funkcja |
|---|---|
| Słuchawka (wywołanie) | Przewód odpowiedzialny za sygnał dzwonka w unifonie. Gdy ktoś dzwoni z kasety zewnętrznej, to właśnie przez ten przewód przesyłany jest sygnał wywołania. |
| Masa (-) | Wspólny przewód masowy, który stanowi punkt odniesienia dla wszystkich innych sygnałów. Jest to niezwykle ważny przewód jego błędne podłączenie często prowadzi do buczenia lub braku działania. |
| Mikrofon (+) | Linia mikrofonu, która przesyła Twój głos z unifonu do kasety zewnętrznej, umożliwiając rozmowę z osobą stojącą przy drzwiach. |
| Głośnik (+) | Linia głośnika, która przesyła głos z kasety zewnętrznej do unifonu, dzięki czemu słyszysz osobę dzwoniącą. |
| Zaczep (Z1/SW1) | Przewód sterujący elektrozaczepem, czyli mechanizmem otwierającym drzwi. Naciśnięcie przycisku w unifonie aktywuje ten przewód. |
| Zaczep (Z2/SW2) | Drugi przewód sterujący elektrozaczepem. Często jest on mostkowany z masą lub inną linią w zależności od konfiguracji centrali domofonowej. W niektórych systemach może być używany do sterowania dodatkowym zaczepem lub bramą. |
Podłączanie unifonu Cyfral 6-przewodowego: instrukcja krok po kroku
Krok 1: Identyfikacja żył w instalacji metody dla początkujących (z miernikiem i bez)
Jak już wspomniałem, prawidłowa identyfikacja żył to podstawa. Jeśli masz zdjęcie starego podłączenia, to świetnie spróbuj odwzorować układ. Jeśli nie, oto jak możesz sobie poradzić:
-
Metoda z multimetrem (najbardziej precyzyjna):
- Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
- Znajdź masę (-): Zazwyczaj jest to przewód, na którym względem innych żył będziesz mierzył stabilne napięcie. Spróbuj przyłożyć jedną sondę multimetru do jednego przewodu, a drugą do kolejnych. Szukaj przewodu, który będzie "wspólny" dla większości pomiarów napięcia. Często masa jest oznaczona innym kolorem lub jest to najgrubszy przewód.
- Znajdź zasilanie (jeśli jest): W niektórych instalacjach zasilanie może być obecne na jednej z żył.
- Znajdź żyłę wywołania (słuchawka): Poproś kogoś, aby zadzwonił z kasety zewnętrznej. Mierząc napięcie między masą a pozostałymi żyłami, powinieneś zaobserwować chwilowy impuls napięcia na przewodzie wywołania w momencie dzwonienia.
- Znajdź żyły mikrofonu i głośnika: To jest trudniejsze bez schematu. Możesz spróbować podłączyć je metodą prób i błędów, ale ostrożnie. Zazwyczaj na linii głośnika będzie słychać szum, a na linii mikrofonu po podłączeniu i mówieniu do unifonu, pojawi się niewielkie napięcie.
- Znajdź żyły zaczepu (Z1, Z2): Po zidentyfikowaniu masy, spróbuj przyłożyć jedną sondę do masy, a drugą do pozostałych żył. Po naciśnięciu przycisku otwierania drzwi w starym unifonie (jeśli działał) lub po prostu w centrali, powinieneś zaobserwować chwilową zmianę napięcia na jednej z tych żył.
-
Metoda bez multimetru (mniej pewna, wymaga ostrożności):
- Zdjęcie starego podłączenia: Jeśli miałeś stary unifon, to zdjęcie jest Twoim największym atutem. Dokładnie odwzoruj, który przewód szedł do którego zacisku.
- Metoda prób i błędów (tylko w ostateczności i z dużą ostrożnością): Jeśli nie masz multimetru i zdjęcia, możesz próbować podłączać przewody, zaczynając od masy (często najgrubszy lub oznaczony innym kolorem). Następnie próbuj podłączać pozostałe żyły, testując funkcje po każdym podłączeniu. Zawsze zaczynaj od podłączenia masy.
Krok 2: Przygotowanie przewodów jak prawidłowo zdjąć izolację i przygotować końcówki?
Prawidłowe przygotowanie przewodów to gwarancja dobrego styku i niezawodnego działania unifonu. Zbyt krótko odizolowany przewód może nie stykać, a zbyt długo spowodować zwarcie.
- Odmierz i przytnij: Przytnij przewody na odpowiednią długość, tak aby swobodnie dochodziły do zacisków, ale nie były zbyt długie.
- Zdejmij izolację: Użyj ściągacza izolacji, aby zdjąć około 5-7 mm izolacji z każdej żyły. Upewnij się, że nie uszkodziłeś miedzianych drucików wewnątrz.
- Skręć końcówki: Jeśli przewody są wielodrutowe (linka), delikatnie skręć ze sobą miedziane druciki na końcówce. Zapobiegnie to ich rozszczepianiu się i zapewni lepszy kontakt w zacisku.
Krok 3: Podłączanie przewodów do zacisków prawidłowa kolejność i technika
Teraz nadszedł czas na najważniejszą część podłączenie zidentyfikowanych żył do odpowiednich zacisków w Twoim unifonie Cyfral. Pamiętaj o dokładności!
- Otwórz obudowę unifonu: Zazwyczaj wymaga to odkręcenia jednej lub dwóch śrubek.
- Poluzuj zaciski: Za pomocą płaskiego śrubokręta poluzuj śrubki w zaciskach, do których będziesz podłączać przewody.
- Podłącz masę (-): Zawsze zaczynaj od podłączenia przewodu masowego do odpowiedniego zacisku (często oznaczonego jako "M", "GND" lub "-"). Upewnij się, że przewód jest włożony do końca i solidnie dokręć śrubkę. To bardzo ważne dla stabilności sygnału.
- Podłącz słuchawkę (wywołanie): Podłącz zidentyfikowaną żyłę wywołania do zacisku oznaczonego jako "S", "DZW" lub ikoną dzwonka. Dokręć śrubkę.
- Podłącz mikrofon (+): Podłącz żyłę mikrofonu do zacisku oznaczonego jako "MIC" lub "+MIC". Dokręć śrubkę.
- Podłącz głośnik (+): Podłącz żyłę głośnika do zacisku oznaczonego jako "SPK" lub "+SPK". Dokręć śrubkę.
- Podłącz zaczep (Z1/SW1): Podłącz pierwszy przewód sterujący zaczepem do zacisku oznaczonego jako "Z1" lub "SW1". Dokręć śrubkę.
- Podłącz zaczep (Z2/SW2): Podłącz drugi przewód sterujący zaczepem do zacisku oznaczonego jako "Z2" lub "SW2". W wielu przypadkach ten przewód jest mostkowany z masą lub innym zaciskiem sprawdź schemat dołączony do Twojego unifonu lub schemat centrali. Dokręć śrubkę.
- Sprawdź wszystkie połączenia: Po podłączeniu wszystkich żył delikatnie pociągnij za każdy przewód, aby upewnić się, że jest solidnie zamocowany i nie wysunie się z zacisku.
Krok 4: Konfiguracja zworek wewnątrz unifonu dlaczego to takie ważne?

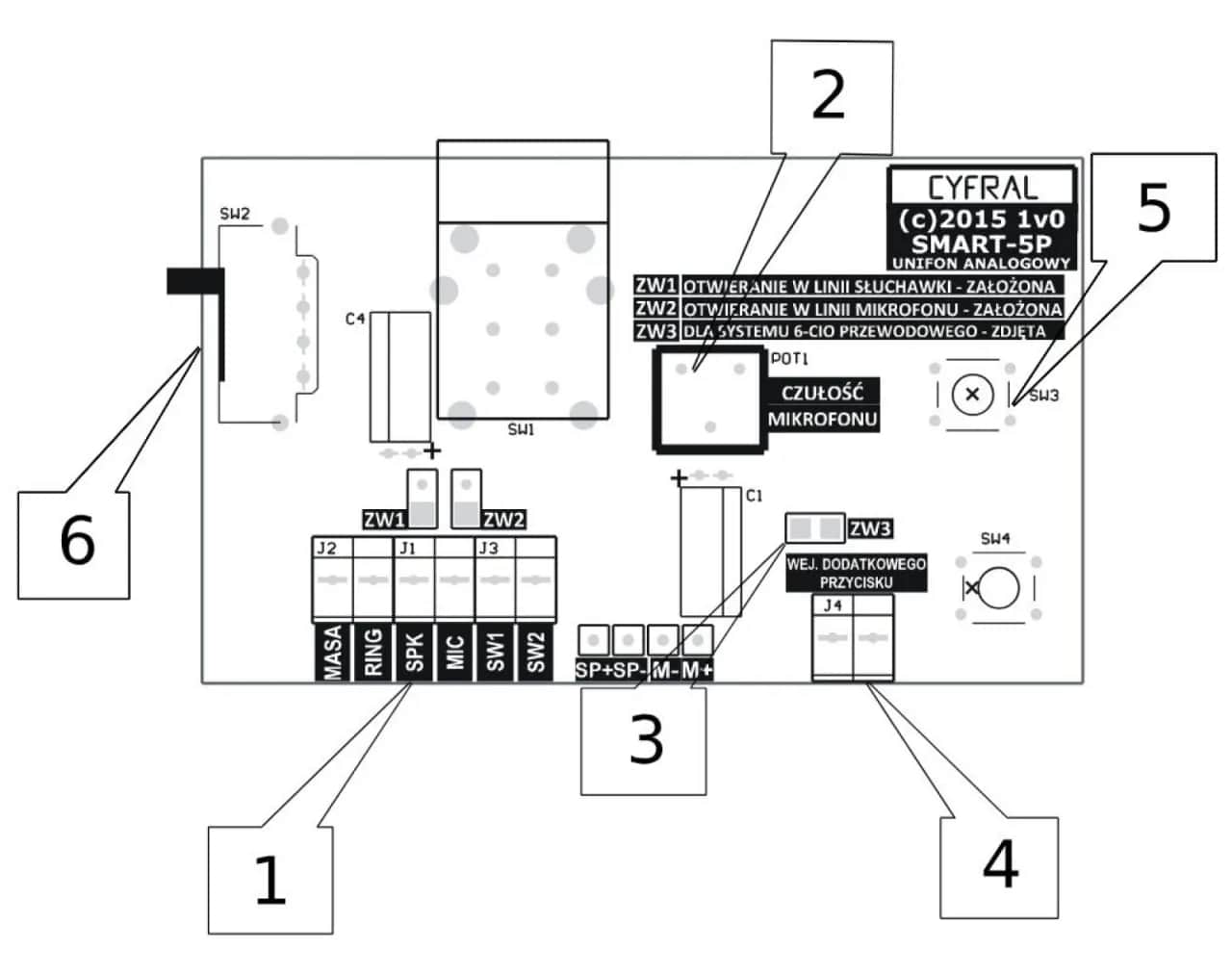

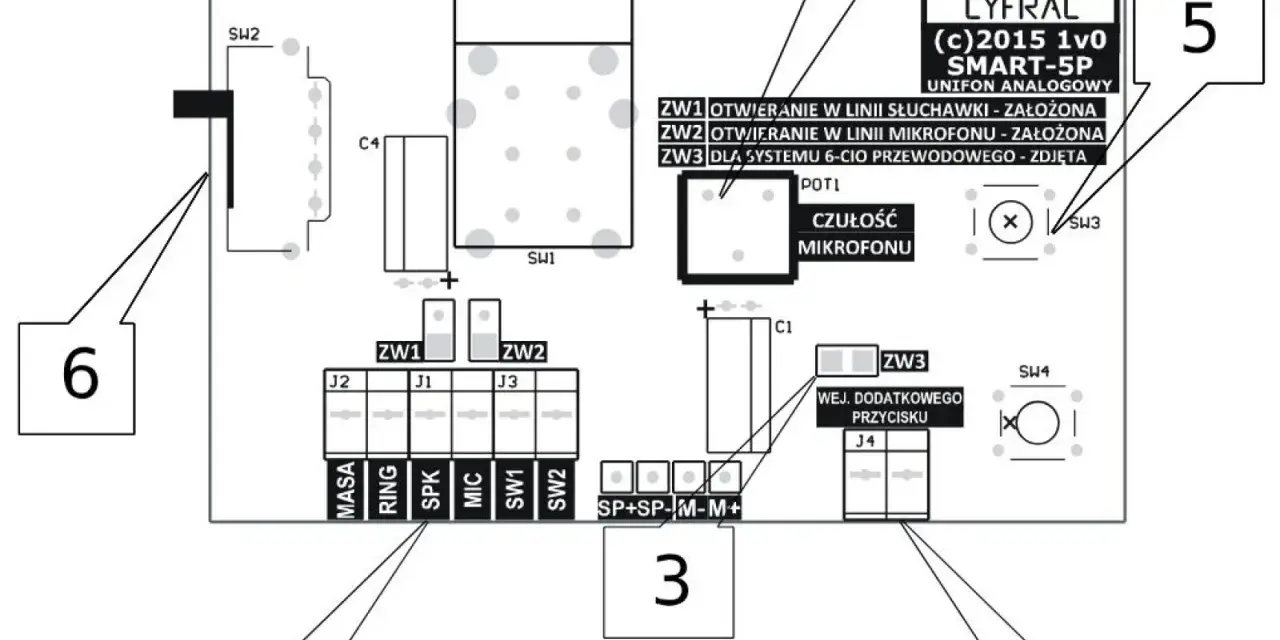

Wiele unifonów Cyfral, zwłaszcza nowsze modele takie jak SMART 5P, posiada wewnątrz obudowy małe zworki konfiguracyjne. Ich prawidłowe ustawienie jest absolutnie kluczowe dla poprawnego działania domofonu i dostosowania go do specyfiki Twojej instalacji. Zworki to małe plastikowe łączniki, które zakłada się na dwa piny, aby zmienić tryb pracy urządzenia.
- Regulacja wzmocnienia mikrofonu/głośnika: Niektóre zworki pozwalają na regulację czułości mikrofonu lub głośności głośnika, co jest przydatne, gdy głos jest zbyt cichy lub zbyt głośny.
- Tryb pracy przycisku otwierania: Zworki mogą określać, czy przycisk otwierania drzwi działa w trybie "chwilowym" (impuls) czy "stałym" (utrzymanie sygnału), a także czy steruje jednym czy dwoma zaczepami.
- Kompatybilność z różnymi centralami: W niektórych modelach zworki służą do dostosowania unifonu do różnych typów central domofonowych (np. 4-żyłowych, 5-żyłowych, 6-żyłowych), choć w przypadku 6-żyłowej instalacji Cyfral zazwyczaj jest to standard.
- Wyciszanie dzwonka: Czasami zworka może służyć do aktywacji funkcji wyciszenia dzwonka.
Zawsze sprawdź instrukcję obsługi dołączoną do Twojego konkretnego modelu unifonu Cyfral. Tam znajdziesz dokładny opis funkcji każdej zworki i zalecane ustawienia dla instalacji 6-żyłowej.

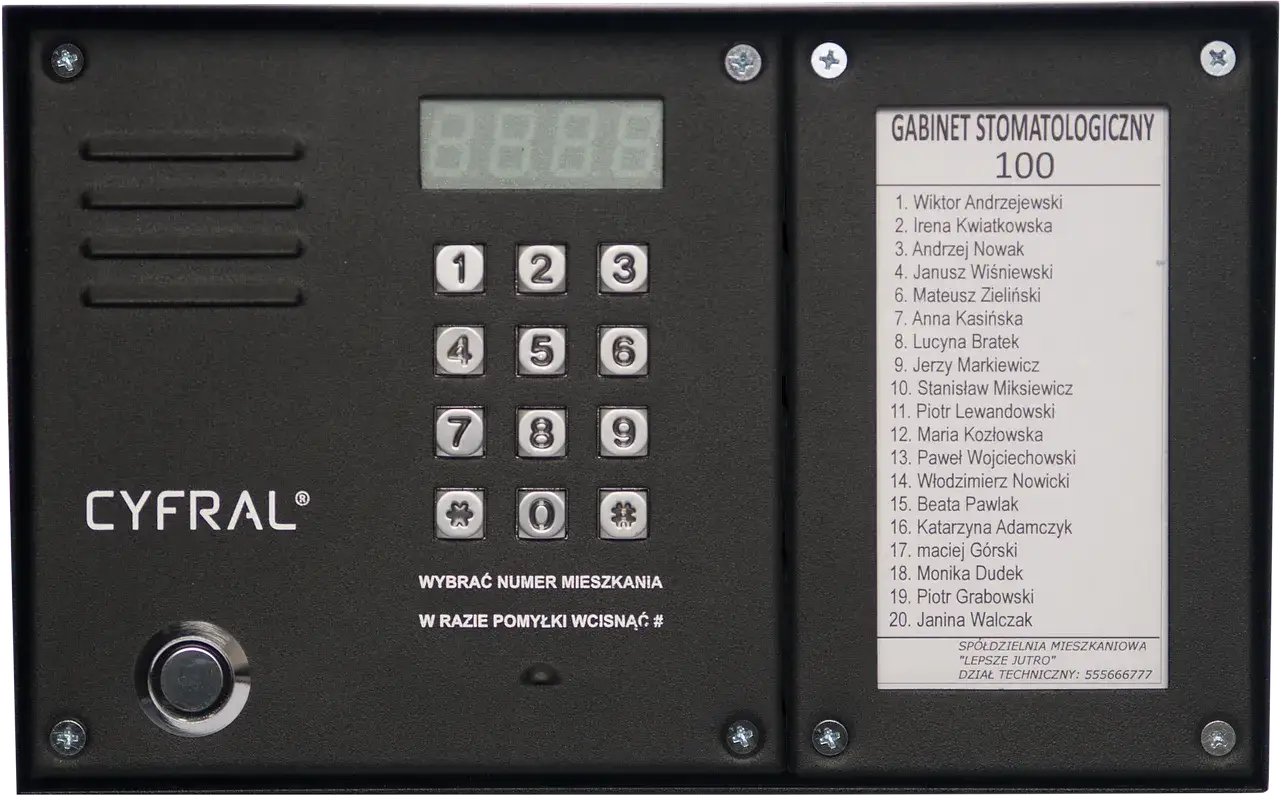

Najczęstsze problemy z domofonem Cyfral i ich rozwiązania
Nawet przy najlepszych chęciach i starannym podłączeniu, czasem pojawiają się problemy. Nie martw się, to normalne! Jako Łukasz Wójcik, widziałem już chyba wszystko. Poniżej przedstawiam najczęstsze usterki i sprawdzone sposoby ich rozwiązania, które pomogą Ci szybko przywrócić domofon do pełnej sprawności.
Dlaczego w słuchawce słychać buczenie lub pisk? Diagnoza i naprawa
Buczenie lub pisk w słuchawce to jeden z najczęściej zgłaszanych problemów. Zazwyczaj świadczy to o zakłóceniach w sygnale audio. Może to być frustrujące, ale na szczęście często da się to łatwo naprawić.
- Złe podłączenie masy: To najczęstsza przyczyna. Upewnij się, że przewód masowy (-) jest solidnie podłączony do odpowiedniego zacisku i ma dobry styk. Luźne połączenie masy może powodować pętlę masową i buczenie.
- Zamienione linie mikrofonu z głośnikiem: Jeśli zamieniłeś przewody mikrofonu z głośnikiem, może pojawić się pisk (sprzężenie zwrotne) lub buczenie. Sprawdź dokładnie, czy przewód mikrofonu idzie do zacisku MIC, a głośnika do SPK.
- Zbyt duże wzmocnienie w centrali: Czasami problem leży po stronie centrali domofonowej, gdzie wzmocnienie sygnału jest ustawione zbyt wysoko. Jeśli masz dostęp do centrali (lub możesz poprosić administratora budynku), spróbuj je delikatnie zmniejszyć.
- Uszkodzony przewód lub unifon: W rzadkich przypadkach problemem może być uszkodzony przewód w ścianie lub wewnętrzne uszkodzenie samego unifonu.
Mój domofon nie dzwoni jak zlokalizować przyczynę awarii?
Brak dzwonka to kolejny powszechny problem, który może być bardzo irytujący, zwłaszcza gdy czekasz na gości. Przyczyn może być kilka, ale zazwyczaj dotyczą one sygnału wywołania.
- Błędne podłączenie żyły wywołania (słuchawki): Sprawdź, czy przewód odpowiedzialny za sygnał dzwonka (Słuchawka/DZW) jest prawidłowo podłączony do odpowiedniego zacisku w unifonie. Upewnij się, że śrubka jest dokręcona.
- Brak sygnału z centrali: Problem może leżeć po stronie centrali domofonowej być może generator wywołania jest uszkodzony lub sygnał nie dociera do Twojego mieszkania. Warto poprosić sąsiada o sprawdzenie, czy jego domofon dzwoni.
- Uszkodzony przycisk wywołania w kasecie zewnętrznej: Rzadziej, ale zdarza się, że przycisk w kasecie zewnętrznej jest uszkodzony i nie wysyła sygnału wywołania.
- Ustawienia zworek: W niektórych unifonach zworki mogą wpływać na działanie dzwonka (np. funkcja wyciszenia). Sprawdź instrukcję i upewnij się, że zworki są ustawione prawidłowo.
Przycisk otwierania nie reaguje? Sprawdzone sposoby na rozwiązanie problemu
Niedziałający przycisk otwierania drzwi to chyba najbardziej frustrująca usterka, bo zmusza do schodzenia na dół. Na szczęście, najczęściej da się to szybko naprawić.
- Błędne podłączenie przewodów Z1 i Z2: Sprawdź dokładnie, czy przewody sterujące zaczepem (Z1 i Z2) są prawidłowo podłączone do odpowiednich zacisków w unifonie. Upewnij się, że są solidnie dokręcone. W instalacjach Cyfral często Z2 jest mostkowane z masą lub innym zaciskiem sprawdź schemat.
- Ustawienie zworek wewnątrz unifonu: Jak już wspomniałem, zworki konfiguracyjne mogą decydować o trybie pracy przycisku otwierania. Sprawdź instrukcję swojego unifonu i upewnij się, że zworki odpowiadające za zaczep są ustawione prawidłowo.
- Brak sygnału z centrali: Możliwe, że sygnał otwarcia nie dociera do elektrozaczepu z centrali domofonowej. Sprawdź, czy inni mieszkańcy mają ten sam problem.
- Uszkodzony elektrozaczep: W rzadkich przypadkach problem może leżeć po stronie samego elektrozaczepu w drzwiach wejściowych.
- Uszkodzony przycisk w unifonie: Mechaniczne uszkodzenie przycisku w unifonie również może być przyczyną.
Głos jest niezrozumiały lub bardzo cichy jak wyregulować sygnał?
Słaba jakość dźwięku podczas rozmowy to problem, który obniża komfort użytkowania domofonu. Na szczęście, często można go skorygować.
- Sprawdź połączenia mikrofonu i głośnika: Upewnij się, że przewody mikrofonu i głośnika są solidnie podłączone do właściwych zacisków i mają dobry styk. Luźne połączenia mogą powodować zakłócenia lub cichy sygnał.
- Regulacja głośności/wzmocnienia w unifonie: Wiele nowoczesnych unifonów Cyfral (np. SMART 5P) posiada wbudowane potencjometry lub zworki do regulacji głośności głośnika i wzmocnienia mikrofonu. Otwórz obudowę i poszukaj tych elementów, a następnie spróbuj delikatnie je wyregulować.
- Regulacja w centrali: Jeśli unifon nie ma regulacji, problem może leżeć w centrali domofonowej, gdzie ustawienia wzmocnienia są zbyt niskie.
- Uszkodzony mikrofon lub głośnik: W skrajnych przypadkach, jeśli żadne z powyższych rozwiązań nie pomaga, możliwe jest uszkodzenie mikrofonu lub głośnika w unifonie.
- Zakłócenia zewnętrzne: Czasami zakłócenia elektromagnetyczne z pobliskich urządzeń mogą wpływać na jakość dźwięku. Upewnij się, że przewody domofonowe nie biegną obok kabli wysokiego napięcia.
Testowanie i finalizacja montażu domofonu
Po podłączeniu wszystkich przewodów i ewentualnym rozwiązaniu problemów, czas na ostatnie kroki. Upewnij się, że wszystko działa jak należy, zanim zamkniesz obudowę i zamocujesz unifon na stałe. To moment, w którym sprawdzasz efekt swojej pracy.
Jak poprawnie przetestować wszystkie funkcje po podłączeniu?
Systematyczne testowanie to klucz do pewności, że wszystko działa bez zarzutu. Zawsze wykonuję te kroki:
- Test dzwonka: Poproś kogoś, aby zadzwonił z kasety zewnętrznej. Sprawdź, czy unifon dzwoni głośno i wyraźnie.
- Test rozmowy (głośnik): Po odebraniu połączenia, poproś osobę przy kasecie, aby coś powiedziała. Upewnij się, że głos jest czysty, zrozumiały i odpowiednio głośny.
- Test rozmowy (mikrofon): Mów do unifonu i poproś osobę przy kasecie, aby potwierdziła, że Cię słyszy wyraźnie i bez zakłóceń.
- Test otwierania drzwi: Naciśnij przycisk otwierania drzwi w unifonie. Powinieneś usłyszeć charakterystyczny dźwięk elektrozaczepu (kliknięcie) lub zobaczyć, że drzwi się otwierają.
- Ponowne sprawdzenie zworek: Jeśli miałeś jakiekolwiek problemy z dźwiękiem lub otwieraniem, jeszcze raz sprawdź ustawienie zworek wewnątrz unifonu.
Ostateczny montaż: Jak bezpiecznie zamocować unifon na ścianie?
Gdy masz pewność, że wszystkie funkcje działają prawidłowo, możesz przystąpić do finalnego montażu. Estetyka i stabilność są tu ważne.
Standardowa wysokość montażu unifonu to około 150 cm od podłogi, co jest wygodne dla większości użytkowników. Upewnij się, że unifon jest zamocowany stabilnie i prosto. Użyj odpowiednich kołków i wkrętów do typu ściany (cegła, płyta gipsowo-kartonowa itp.), aby uniknąć jego chwiania się. Po zamocowaniu obudowy, załóż słuchawkę na widełki.
Przeczytaj również: Jaki kabel do domofonu? Wybierz idealny i uniknij problemów!
Estetyka ma znaczenie: Jak ukryć przewody i zadbać o wygląd instalacji?
Ostatni szlif to zadbanie o estetykę. Wystające przewody mogą psuć wrażenie i zbierać kurz. Jeśli to możliwe, postaraj się ukryć nadmiar przewodów w puszce instalacyjnej lub za obudową unifonu. Możesz również użyć opasek kablowych, aby uporządkować kable. Czysta i schludna instalacja to wizytówka dobrze wykonanej pracy.
