W praktyce zasilanie mocnej karty graficznej sprowadza się do trzech rzeczy: właściwego przewodu, pewnego osadzenia wtyku i sensownego prowadzenia kabla po montażu. W tym artykule rozbieram na czynniki pierwsze złącze 16-pinowe, pokazuję, jak je podłączyć bez ryzyka, kiedy warto użyć natywnego przewodu zamiast przejściówki i jakie błędy najczęściej kończą się problemami pod obciążeniem.
Najważniejsze zasady, które od razu warto zapamiętać
- Najlepiej użyć natywnego przewodu 16-pin z zasilacza zgodnego z ATX 3.0 lub 3.1, jeśli taki masz.
- Wtyk musi wejść do końca i leżeć równo przy gnieździe, bez widocznej szczeliny.
- Nie wyginaj kabla tuż przy złączu, bo to właśnie tam rośnie ryzyko przegrzania i luzowania kontaktu.
- Jeśli korzystasz z adaptera, każdy wtyk 8-pin powinien iść osobnym przewodem z PSU, a nie z jednego rozgałęzienia.
- Po montażu zrób krótki test obciążeniowy i sprawdź, czy nie ma restartów, czarnego ekranu ani niepokojącego nagrzewania w okolicy wtyku.
Dlaczego to złącze nazywa się dziś częściej 12V-2x6
W codziennym użyciu nadal wiele osób mówi 12VHPWR, ale w nowszych dokumentach branżowych częściej spotkasz nazwę 12V-2x6. PCI-SIG wprowadziło tę zmianę jako następcę starszej wersji, a praktyczny sens jest prosty: to nadal ten sam typ 16-pinowego złącza dla kart o wysokim poborze mocy, tylko z dopracowaną stroną headera i lepszym naciskiem na pewne osadzenie wtyku.
Warto rozumieć, że to nie jest „większy 8-pin”. Ten system ma osobne piny zasilające i sygnałowe, dzięki którym karta i zasilacz uzgadniają limit mocy. W zależności od konfiguracji złącze może dopuszczać 150, 300, 450 albo 600 W, więc sama obecność wtyku niczego nie gwarantuje - liczy się jeszcze to, jaki kabel, zasilacz i karta tworzą cały tor zasilania. Intel w dokumentacji ATX 3.1 opisuje też wprost, że kabel i header są projektowane jako komplet, a nie jako luźny zamiennik dla starych wtyków PCIe.
W praktyce dla użytkownika najważniejszy wniosek jest taki: jeśli karta ma gniazdo 16-pin, szukasz nie „jakiegoś adaptera”, tylko sposobu na stabilne, pełne i czyste połączenie. To prowadzi wprost do samego montażu, bo właśnie tam popełnia się najwięcej błędów.
Jak podłączyć przewód do karty krok po kroku
Ja zawsze zaczynam od wyłączenia komputera, odpięcia przewodu zasilającego z gniazdka i krótkiego sprawdzenia, czy w obudowie nie ma napiętych kabli ani ostrych załamań. Jeśli masz ciasną skrzynkę, wygodniej jest podłączyć wtyk jeszcze przed ostatecznym przykręceniem karty, bo później dostęp do gniazda bywa po prostu gorszy. To drobiazg, ale właśnie na etapie dostępu najłatwiej o niedociśnięcie wtyku.
- Sprawdź, czy używasz natywnego przewodu 16-pin z zasilacza, czy adaptera dołączonego do karty.
- Wsuń wtyk prosto, bez przechylania na boki i bez „dobijania” go pod kątem.
- Dociśnij do momentu, aż zatrzask zaskoczy, a wtyczka będzie przylegała możliwie równo do gniazda.
- Zostaw kilka centymetrów prostego odcinka kabla przed pierwszym zgięciem. W praktyce bezpiecznie jest celować w około 3,5 cm luzu.
- Jeśli korzystasz z adaptera, najpierw podłącz do niego wszystkie wymagane wtyki 8-pin z PSU, a dopiero potem osadź całość w karcie.
Najważniejsza zasada brzmi prosto: kabel ma siedzieć pewnie, a nie „prawie dobrze”. Jeśli po wpięciu widzisz szczelinę albo czujesz, że zatrzask nie złapał wyraźnie, lepiej wyjąć przewód i zrobić to jeszcze raz niż liczyć na to, że „sam się dopchnie”. Z takim podejściem łatwiej dobrać też odpowiedni zasilacz i przewody.
Jaki zasilacz i jakie kable są bezpieczne
Najczyściej działa zestaw z natywnym kablem 12V-2x6 w zasilaczu zgodnym z ATX 3.0 albo ATX 3.1. Taki układ ma najmniej połączeń po drodze, wygląda najlepiej w obudowie i zwykle daje najmniej problemów przy dużym poborze mocy. W natywnych przewodach stosuje się też odpowiednio gruby przewód, często 16 AWG, czyli taki, który lepiej znosi wyższy prąd niż cienkie, przypadkowe przejściówki.
| Wariant | Kiedy ma sens | Plusy | Na co uważać |
|---|---|---|---|
| Natywny kabel 16-pin z zasilacza | Masz PSU z odpowiednim wyjściem i kartę z gniazdem 16-pin | Najmniej połączeń, najlepszy porządek, najmniejsze ryzyko złego spięcia przewodów | Używaj tylko przewodu do tego konkretnego zasilacza, nie mieszaj kabli między markami i seriami |
| Adapter dołączony do karty | Stary, ale nadal mocny zasilacz nie ma natywnego przewodu 16-pin | Pozwala uruchomić kartę bez natychmiastowej wymiany PSU | Każdy wymagany wtyk 8-pin powinien iść osobnym przewodem; nie korzystaj z jednego rozgałęzienia |
| Wymiana zasilacza na ATX 3.1 | Budujesz nowy komputer albo obecny PSU jest zbyt słaby | Najbardziej przewidywalne działanie, lepsza rezerwa mocy, mniej kabli | To kosztowniejsze, ale często rozsądniejsze niż ratowanie się przejściówkami |
Jeśli karta wymaga adaptera 2x8-pin, 3x8-pin albo 4x8-pin, traktuję to jako sygnał ostrzegawczy, a nie zachętę do kombinowania. Zbyt słaby zasilacz nie zyska mocy od samej przejściówki. Zyska ją dopiero wtedy, gdy wymienisz PSU na model z realnym zapasem i właściwą sekcją zasilania, a to już prowadzi do pytania o typowe błędy przy montażu.
Najczęstsze błędy, które kończą się problemami

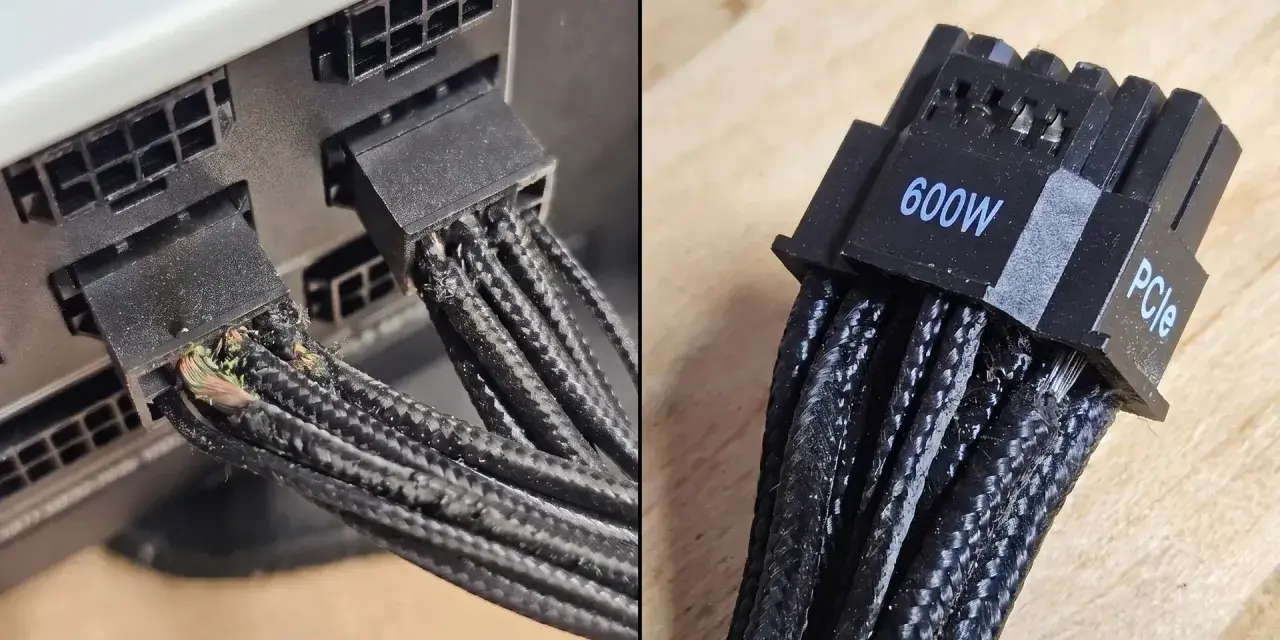

W przypadku tego złącza najbardziej kosztowne są nie spektakularne awarie, tylko drobne zaniedbania. Sam widziałem już zestawy, w których wszystko działało przez kilka dni, a problem wracał dopiero po przestawieniu obudowy albo po lekkim dociśnięciu bocznego panelu. To zwykle oznacza, że kabel nie był osadzony do końca albo był zbyt mocno naprężony.
- Niedociśnięty wtyk - jeśli zatrzask nie zaskoczył, połączenie nie jest pewne, nawet gdy z zewnątrz wygląda „prawie dobrze”.
- Ostre zgięcie przy samej wtyczce - to jeden z najgorszych nawyków, bo obciąża styki i może podnosić temperaturę w miejscu kontaktu.
- Jeden przewód do wielu wtyków - przy adapterach do mocnych kart lepiej używać osobnych kabli z PSU, a nie pętli z jednego odgałęzienia.
- Mieszanie kabli modularnych - różni producenci i serie potrafią mieć inne pinouty, więc „pasuje fizycznie” nie znaczy „jest bezpieczne”.
- Próba ratowania za słabego zasilacza - jeśli PSU jest na granicy, objawy wrócą pod obciążeniem, niezależnie od jakości samej wtyczki.
Dobry test praktyczny jest prosty: jeśli po zamknięciu obudowy kabel wymaga siłowego dociśnięcia panelu bocznego, to znaczy, że prowadzenie przewodu trzeba poprawić. Od takiego sprawdzenia jest już tylko krok do szybkiej weryfikacji po pierwszym uruchomieniu.
Jak sprawdzić, czy montaż jest poprawny po uruchomieniu
Po starcie komputera nie zakładam od razu, że wszystko jest w porządku. Najpierw patrzę, czy karta startuje normalnie, czy system nie resetuje się pod obciążeniem i czy wentylatory nie wchodzą od razu na pełne obroty bez wyraźnego powodu. Dobrym nawykiem jest też krótki test obciążeniowy przez 10-15 minut, bo dopiero wtedy wychodzą problemy z niedopiętym złączem albo źle poprowadzonym przewodem.
Warto zwrócić uwagę na kilka sygnałów ostrzegawczych:
- czarny ekran lub nagły restart pod obciążeniem,
- dziwne, okresowe zaniknięcia obrazu,
- wyraźnie ciepły albo gorący obszar przy samym złączu,
- zapach nagrzanego plastiku,
- poluzowanie wtyku po lekkim poruszeniu obudową.
Jeżeli pojawia się którykolwiek z tych objawów, wyłącz komputer, odłącz zasilanie i obejrzyj połączenie jeszcze raz. Ja traktuję to bez dyskusji jako sygnał, że montaż trzeba poprawić, a nie „obserwować dalej”. To zamyka temat bezpiecznego podłączenia, ale zostawia jeszcze jedną rzecz, o której warto pamiętać przed zamknięciem obudowy.
Co sprawdzić, zanim uznasz montaż za gotowy
Najbardziej praktyczna rada jest taka: nie oceniaj tego złącza po samej obecności wtyku, tylko po sposobie jego pracy pod obciążeniem. Jeśli przewód jest dobrze dobrany, karta ma odpowiedni zapas mocy, a wtyk siedzi pewnie i bez ostrego załamania, ryzyko problemów spada bardzo mocno. W tym temacie najwięcej daje nie „magiczny” model zasilacza, lecz porządny montaż i konsekwencja w kilku prostych zasadach.
- Sprawdź, czy używasz przewodu przeznaczonego do konkretnego PSU.
- Upewnij się, że złącze jest osadzone do końca i zatrzask działa prawidłowo.
- Zostaw luz przed pierwszym zgięciem kabla, zamiast wciskać go pod panel obudowy.
- Przy adapterze stosuj osobne kable 8-pin, a nie przypadkowe rozgałęzienia.
Jeśli trzymasz się tych zasad, podłączenie karty przestaje być ryzykownym momentem, a staje się zwykłym etapem montażu. I właśnie tak powinno to wyglądać: bez zgadywania, bez dociskania na siłę i bez liczenia, że problem sam zniknie po kilku dniach.
