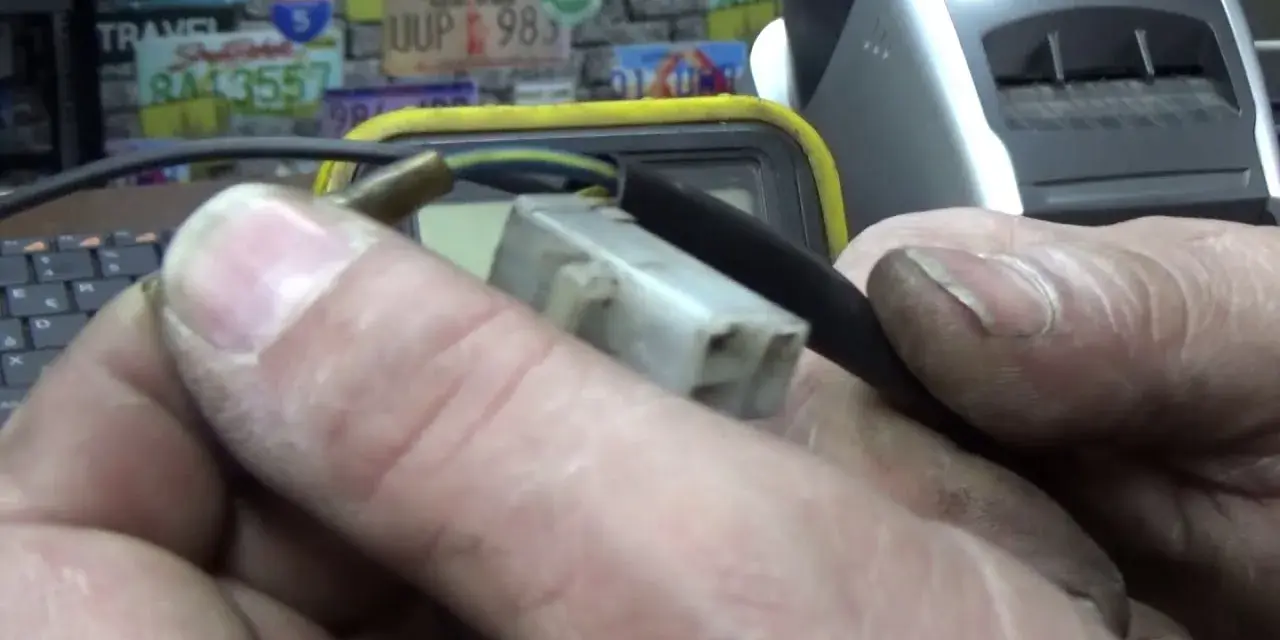

Brak iskry? Podłącz cewkę zapłonową w skuterze jak ekspert!

Cewka zapłonowa to jeden z tych komponentów skutera, bez którego ani rusz. Odpowiada za dostarczenie odpowiednio wysokiego napięcia do świecy, co jest niezbędne do wytworzenia iskry i zapłonu mieszanki paliwowo-powietrznej. Jeśli Twój skuter ma problemy z odpalaniem, przerywa lub w ogóle nie daje iskry, prawdopodobnie przyszedł czas na wymianę cewki. W tym poradniku pokażę Ci krok po kroku, jak samodzielnie podłączyć nową cewkę zapłonową, niezależnie od tego, czy masz skuter 2T, czy 4T, a także jak zdiagnozować i rozwiązać najczęstsze problemy.

Prawidłowe podłączenie cewki zapłonowej to podstawa sprawnego skutera

Zanim przejdziemy do praktycznych wskazówek, chciałbym, abyś zrozumiał, czym właściwie jest cewka zapłonowa i jaką pełni rolę w sercu Twojego skutera. To małe, ale niezwykle ważne urządzenie jest niczym transformator w układzie zapłonowym. Jego głównym zadaniem jest przekształcanie niskiego napięcia (zazwyczaj 12V) dostarczanego z akumulatora lub modułu CDI na bardzo wysokie napięcie, rzędu kilkunastu, a nawet kilkudziesięciu tysięcy woltów. To właśnie to wysokie napięcie jest niezbędne do wytworzenia silnej iskry na świecy zapłonowej, która z kolei zapala mieszankę paliwowo-powietrzną w cylindrze. Bez prawidłowo działającej cewki, silnik po prostu nie odpali lub będzie pracował bardzo niestabilnie.

Rola cewki w układzie zapłonowym co to jest i jak działa?

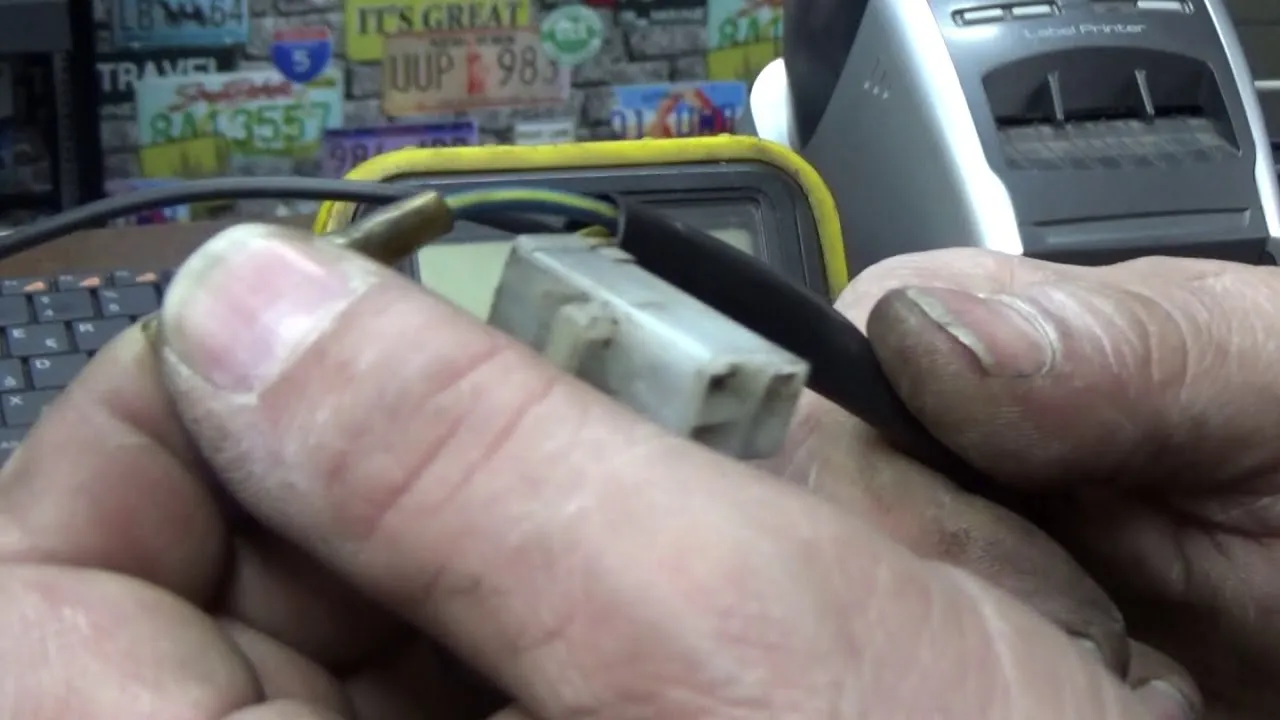

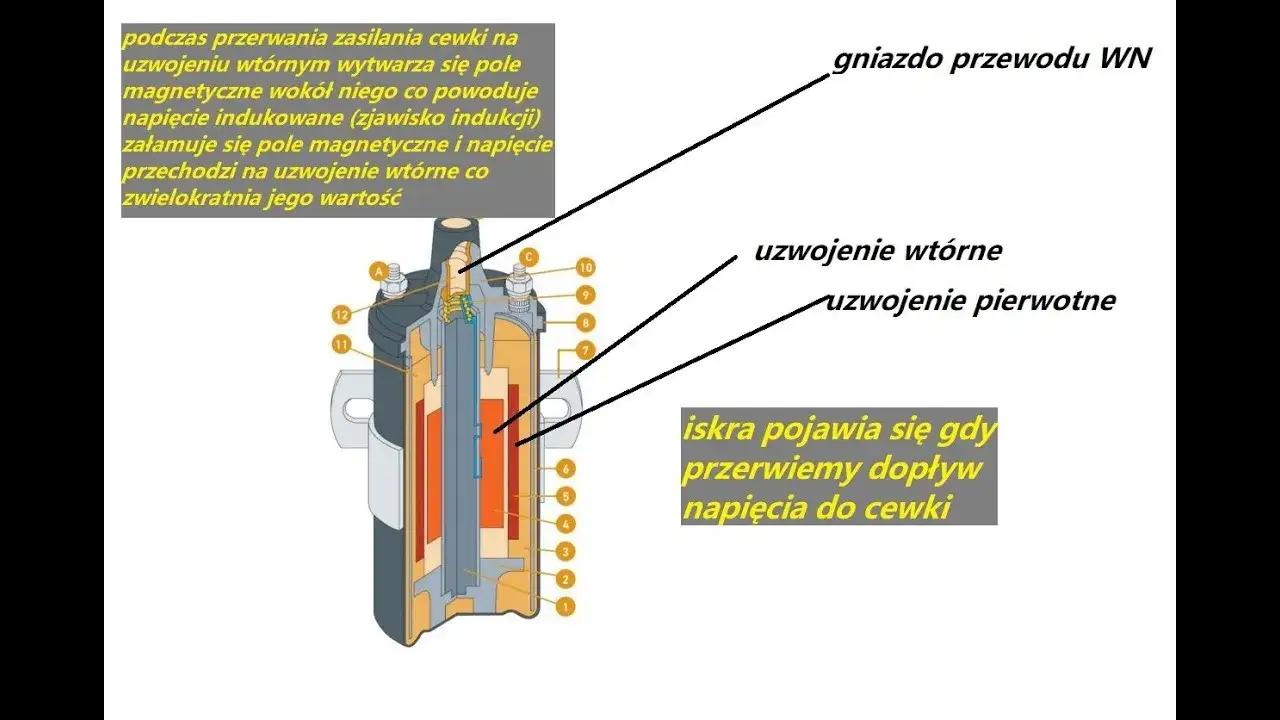

Mechanizm działania cewki zapłonowej opiera się na zasadzie indukcji elektromagnetycznej. W jej wnętrzu znajdują się dwa uzwojenia: pierwotne (niskiego napięcia) i wtórne (wysokiego napięcia). Kiedy moduł CDI wysyła krótki impuls prądu do uzwojenia pierwotnego, wokół niego powstaje pole magnetyczne. W momencie odcięcia prądu, pole to gwałtownie zanika, indukując w uzwojeniu wtórnym impuls o znacznie wyższym napięciu. To napięcie jest następnie przesyłane przez przewód wysokiego napięcia (tzw. fajkę) do świecy zapłonowej, gdzie przeskakuje w postaci iskry między elektrodami, inicjując proces spalania. Jak widzisz, to sprytne i skuteczne rozwiązanie, które od lat napędza nasze jednoślady.

Objawy, które zdradzają, że stara cewka domaga się wymiany

Z mojego doświadczenia wiem, że cewka zapłonowa rzadko psuje się nagle bez żadnych wcześniejszych sygnałów. Zazwyczaj daje o sobie znać w dość charakterystyczny sposób. Jeśli zauważysz któryś z poniższych objawów, to znak, że warto przyjrzeć się jej bliżej:

• Brak iskry na świecy: To najbardziej oczywisty i najpoważniejszy objaw. Jeśli po wykręceniu świecy i przyłożeniu jej do masy silnika nie ma iskry podczas próby rozruchu, cewka jest jednym z głównych podejrzanych.
• Problemy z odpaleniem silnika: Skuter kręci, ale nie chce zaskoczyć, zwłaszcza na zimnym silniku. Może to świadczyć o słabej lub nieregularnej iskrze.
• Przerywanie i szarpanie silnika podczas jazdy: Cewka, która zaczyna niedomagać, może powodować nieregularne zapłony, co objawia się dławieniem się silnika, szarpaniem, a nawet nagłym gaśnięciem.
• Gaśnięcie na wolnych obrotach: Jeśli skuter pracuje nierówno na postoju lub gaśnie po puszczeniu gazu, może to być spowodowane niestabilną pracą cewki.
• Zwiększone zużycie paliwa: Niewłaściwa iskra prowadzi do niepełnego spalania mieszanki, co skutkuje nie tylko spadkiem mocy, ale i większym apetytem na paliwo.

Przygotuj się do wymiany cewki zapłonowej: narzędzia i części

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystko, co potrzebne. Dobrze przygotowane stanowisko to połowa sukcesu i gwarancja płynnej wymiany.

Lista niezbędnych narzędzi to musisz mieć pod ręką

Nie potrzebujesz specjalistycznego sprzętu, ale kilka podstawowych narzędzi będzie niezbędnych:

• Zestaw kluczy nasadowych lub płaskich: Najczęściej przydadzą się rozmiary 8mm i 10mm do odkręcenia mocowania cewki.
• Śrubokręt: Krzyżakowy lub płaski, w zależności od typu śrub mocujących osłony lub inne elementy.
• Multimetr (opcjonalnie, ale bardzo przydatny): Pomoże w diagnostyce starej cewki i weryfikacji nowej, mierząc rezystancję uzwojeń.
• Czysta szmatka: Do przetarcia elementów i utrzymania porządku.
• Opaski zaciskowe (trytytki): Mogą się przydać do estetycznego ułożenia kabli po montażu.

Jak dobrać właściwą cewkę do swojego skutera (2T vs 4T)?

To bardzo ważny punkt, którego nie możesz zlekceważyć. Cewki zapłonowe nie są uniwersalne i nie każda cewka pasuje do każdego skutera. Główne różnice wynikają z typu silnika oraz sposobu podłączenia:

• Skutery 2T vs 4T: Cewki do silników dwusuwowych (2T) i czterosuwowych (4T) zazwyczaj różnią się charakterystyką pracy i parametrami. Nie są one zamienne. Jeśli masz popularny chiński skuter 4T z silnikiem GY6 139QMB, upewnij się, że kupujesz cewkę przeznaczoną właśnie do tego typu jednostki.
• Cewki z jednym pinem vs dwoma pinami:
  • Cewka z jednym pinem: W tym przypadku jeden z przewodów niskiego napięcia (sygnał z CDI) podłączasz do pina, a masa jest realizowana przez metalowy rdzeń cewki, który jest przykręcony do ramy pojazdu. Dobre połączenie z masą jest tutaj kluczowe!
  • Cewka z dwoma pinami: Tutaj masz dedykowane piny zarówno na sygnał z CDI, jak i na masę. To rozwiązanie często ułatwia montaż, ponieważ nie musisz tak bardzo dbać o kontakt metalu z metalem na mocowaniu.

Zawsze sprawdź specyfikację swojej starej cewki i porównaj ją z nową. Najlepiej jest kupić cewkę dedykowaną do Twojego modelu skutera. Unikniesz w ten sposób wielu frustracji.

Bezpieczeństwo przede wszystkim jak przygotować skuter przed rozpoczęciem pracy?

Zanim zaczniesz grzebać przy instalacji elektrycznej, pamiętaj o bezpieczeństwie. To podstawa, żeby uniknąć nieprzyjemnych niespodzianek:

1. Zaparkuj skuter na stabilnej powierzchni: Użyj stopki centralnej, aby pojazd był stabilny i nie przewrócił się podczas pracy.
2. Wyłącz silnik i wyjmij kluczyk ze stacyjki: To oczywiste, ale warto o tym przypomnieć.
3. Odłącz akumulator: To najważniejszy krok! Zawsze odłączaj najpierw klemę ujemną (-) akumulatora, a następnie dodatnią (+). Zapobiegnie to przypadkowym zwarciom i porażeniu prądem.
4. Poczekaj, aż silnik ostygnie: Jeśli skuter był niedawno używany, elementy silnika mogą być gorące. Daj mu chwilę na ostygnięcie, aby uniknąć poparzeń.
5. Zapewnij dobrą wentylację: Pracuj w dobrze wentylowanym miejscu, zwłaszcza jeśli będziesz używać jakichkolwiek środków czyszczących.

Podłączanie cewki zapłonowej krok po kroku: praktyczny przewodnik

Teraz, gdy masz już wszystkie narzędzia i skuter jest bezpiecznie przygotowany, możemy przejść do sedna, czyli do samej wymiany i podłączenia cewki.

Krok 1: Lokalizacja i demontaż starej cewki zapłonowej

Cewka zapłonowa zazwyczaj znajduje się w łatwo dostępnym miejscu, często pod siedzeniem, w okolicach ramy lub pod plastikowymi osłonami. Jej lokalizacja może się różnić w zależności od modelu skutera, ale zazwyczaj jest to element, do którego prowadzi gruby przewód wysokiego napięcia (fajka) do świecy.

1. Zlokalizuj cewkę: Podążaj za przewodem od świecy zapłonowej doprowadzi Cię on prosto do cewki.
2. Odłącz fajkę od świecy: Delikatnie, ale zdecydowanie pociągnij za fajkę, aby zdjąć ją ze świecy zapłonowej.
3. Odłącz przewód wysokiego napięcia od cewki: W niektórych cewkach fajka jest zintegrowana z przewodem i cewką, w innych jest odkręcana. Jeśli jest odkręcana, odkręć ją. Jeśli jest wciskana, po prostu ją wyciągnij.
4. Odłącz przewody niskiego napięcia: Do cewki dochodzą zazwyczaj dwa cienkie przewody (lub jeden, jeśli masa jest na ramie). Odłącz je od pinów cewki. Mogą być na wsuwki lub małe śrubki.
5. Odkręć mocowanie cewki: Cewka jest zazwyczaj przykręcona do ramy skutera za pomocą dwóch śrub (najczęściej 8mm lub 10mm). Odkręć je i zdejmij starą cewkę.

Krok 2: Identyfikacja przewodów rozszyfrowujemy kolory kabli w polskich skuterach

To jeden z kluczowych momentów, zwłaszcza w przypadku chińskich skuterów, gdzie standaryzacja kolorów bywa... elastyczna. Z mojego doświadczenia wynika, że najczęściej spotkasz się z takimi kolorami:

• Zielony przewód: W większości skuterów jest to przewód masowy (-). Powinien być podłączony do masy pojazdu (ramy) lub do odpowiedniego pinu na cewce, jeśli ma ona dwa piny.
• Czarny z żółtym lub czerwonym paskiem: To najczęściej przewód sygnałowy (+), który dostarcza impulsy z modułu zapłonowego CDI do cewki.

Pamiętaj, że w chińskich skuterach (Romet, Zipp, Junak, Benzer itp.) kolory mogą się różnić! Nie polegaj ślepo na kolorach! Zawsze staraj się zidentyfikować funkcję przewodu. Przewód sygnałowy będzie szedł od modułu CDI, a przewód masowy powinien mieć ciągłość z ramą pojazdu. Jeśli masz multimetr, możesz sprawdzić ciągłość przewodu masowego z ramą.

Krok 3: Schemat podłączenia dla cewki z jednym pinem (masa na ramie)

Jeśli Twoja nowa cewka ma tylko jeden pin do podłączenia przewodów niskiego napięcia, oznacza to, że masa jest realizowana przez jej metalowy rdzeń i mocowanie do ramy. Proces podłączenia wygląda następująco:

Do jedynego pina cewki podłączasz przewód sygnałowy (+), który idzie z modułu CDI (najczęściej czarny z paskiem). Następnie bardzo ważne jest, aby cewka była solidnie przykręcona do czystej, metalowej części ramy. To właśnie przez to połączenie cewka otrzymuje masę. Upewnij się, że powierzchnie styku są czyste, pozbawione farby, rdzy czy brudu, które mogłyby zakłócić przepływ prądu. Słabe połączenie masy to jedna z najczęstszych przyczyn braku iskry po wymianie cewki!

Krok 4: Schemat podłączenia dla cewki z dwoma pinami (sygnał i masa)

Cewki z dwoma pinami są często łatwiejsze w podłączeniu, ponieważ każdy przewód ma swoje dedykowane miejsce. Zazwyczaj piny są oznaczone lub jeden z nich jest wyraźnie połączony z obudową (masa). Jeśli nie ma oznaczeń, możesz sprawdzić ciągłość multimetrem:

• Do jednego pina podłączasz przewód sygnałowy (+) z modułu CDI (czarny z paskiem).
• Do drugiego pina podłączasz przewód masowy (-) (zielony przewód).

W tym przypadku cewka nadal musi być solidnie przykręcona do ramy, ale połączenie masowe jest dodatkowo wzmocnione dedykowanym przewodem, co zwiększa niezawodność.

Krok 5: Montaż nowej cewki i podłączenie przewodu wysokiego napięcia z fajką

Teraz, gdy przewody niskiego napięcia są już podłączone, czas na finalny montaż:

1. Przykręć nową cewkę do ramy: Upewnij się, że jest stabilnie zamocowana. Jeśli masz cewkę z jednym pinem, sprawdź, czy metalowe mocowanie ma dobry kontakt z czystą, metalową powierzchnią ramy.
2. Podłącz przewody niskiego napięcia: Jeśli jeszcze tego nie zrobiłeś, podłącz przewody zgodnie z instrukcjami z Kroku 3 lub 4. Upewnij się, że są dobrze osadzone i nie ma luzów.
3. Podłącz przewód wysokiego napięcia (fajkę): Wkręć lub wciśnij przewód wysokiego napięcia do cewki (jeśli nie jest zintegrowany).
4. Załóż fajkę na świecę zapłonową: Upewnij się, że fajka jest mocno osadzona na świecy. Powinieneś poczuć charakterystyczne "kliknięcie" lub opór.
5. Uporządkuj kable: Upewnij się, że wszystkie przewody są bezpiecznie ułożone i nie będą ocierać się o ruchome części silnika ani ostre krawędzie. Możesz użyć opasek zaciskowych.

Weryfikacja i diagnostyka: sprawdź, czy cewka działa poprawnie

Po zakończeniu montażu nadszedł czas na najważniejszy test sprawdzenie, czy Twoja praca przyniosła oczekiwany rezultat i skuter znowu ma iskrę.

Test iskry prosta metoda na sprawdzenie efektów Twojej pracy

To najszybsza i najprostsza metoda weryfikacji. Zanim podłączysz akumulator i spróbujesz odpalić silnik, wykonaj test iskry:

1. Podłącz akumulator: Najpierw klemę dodatnią (+), potem ujemną (-).
2. Wykręć świecę zapłonową: Użyj klucza do świec.
3. Załóż fajkę na wykręconą świecę: Upewnij się, że fajka jest dobrze osadzona.
4. Przytrzymaj metalową część świecy przy masie silnika: Pamiętaj, aby trzymać za izolowaną część fajki lub użyć izolowanych rękawiczek, aby uniknąć porażenia prądem. Świeca musi mieć dobry kontakt z metalową, niemalowaną częścią silnika.
5. Spróbuj odpalić skuter: Naciśnij przycisk rozrusznika lub użyj kopniaka.

Jeśli cewka działa prawidłowo, powinieneś zobaczyć wyraźną, niebieską iskrę przeskakującą między elektrodami świecy. Jeśli iskra jest słaba, żółtawa lub w ogóle jej nie ma, coś jest nie tak.

Użycie multimetru do weryfikacji połączeń i rezystancji cewki

Jeśli masz multimetr, możesz wykonać bardziej precyzyjne pomiary, aby upewnić się o sprawności cewki i połączeń:

• Pomiar rezystancji uzwojenia pierwotnego: Ustaw multimetr na zakres pomiaru rezystancji (Ω). Przyłóż sondy do pinów niskiego napięcia cewki (lub do pina i masy, jeśli jest to cewka z jednym pinem). Powinieneś odczytać wartość rzędu 0,5-2 Ω.
• Pomiar rezystancji uzwojenia wtórnego: Jedną sondę multimetru przyłóż do miejsca, gdzie wchodzi przewód wysokiego napięcia (lub do metalowego styku w fajce, jeśli jest odkręcana), a drugą do pina masowego (lub do metalowej obudowy cewki, jeśli masa jest na ramie). Wartość powinna wynosić od kilku do kilkunastu kΩ (np. 3-15 kΩ).
• Sprawdzenie ciągłości masy: Ustaw multimetr na test ciągłości (brzęczyk). Sprawdź, czy jest ciągłość między masowym pinem cewki (lub metalowym mocowaniem) a ramą skutera.

Wartości te mogą się różnić w zależności od producenta cewki, dlatego zawsze warto sprawdzić dane techniczne dla konkretnego modelu. Jeśli odczyty znacznie odbiegają od normy, cewka może być uszkodzona.

Najczęstsze problemy po wymianie cewki i skuteczne rozwiązania

Zdarza się, że mimo wymiany cewki na nową, skuter nadal nie chce współpracować. Nie martw się, to dość częste. Oto najczęstsze problemy, z jakimi się spotykam, i sposoby ich rozwiązania.

Brak iskry mimo nowej cewki gdzie szukać przyczyny?

Jeśli po zamontowaniu nowej cewki nadal nie ma iskry, sprawdź kolejno te elementy:

• Słabe połączenie masy: To najczęstsza przyczyna! Upewnij się, że cewka jest solidnie przykręcona do czystej, metalowej części ramy (jeśli masa jest na ramie) lub że przewód masowy jest dobrze podłączony do odpowiedniego pina. Sprawdź, czy nie ma rdzy lub farby izolującej kontakt.
• Zły dobór cewki: Czy na pewno kupiłeś cewkę przeznaczoną do Twojego typu silnika (2T/4T) i modelu skutera? Cewki nie są uniwersalne.
• Uszkodzony moduł CDI: Moduł CDI jest odpowiedzialny za wysyłanie impulsów do cewki. Jeśli jest uszkodzony, cewka nie otrzyma sygnału. To częsty problem w starszych skuterach.
• Problem z impulsatorem: Impulsator (czujnik położenia wału) wysyła sygnał do CDI. Jeśli jest uszkodzony, CDI nie wie, kiedy wysłać impuls do cewki.
• Uszkodzona świeca zapłonowa: Czasami problem tkwi w samej świecy. Spróbuj wymienić ją na nową lub przetestować na innej świecy.
• Uszkodzona fajka zapłonowa lub przewód wysokiego napięcia: Przewód może być pęknięty, a fajka może mieć słaby kontakt ze świecą.
• Luźne połączenia: Sprawdź wszystkie wtyczki i połączenia przewodów niskiego napięcia muszą być dobrze osadzone.

Silnik przerywa lub nierówno pracuje co poszło nie tak?

Jeśli silnik odpala, ale pracuje niestabilnie, przerywa lub dławi się, problem może leżeć w:

• Luźne połączenia: Nawet minimalny luz na przewodach niskiego napięcia może powodować niestabilną pracę cewki i nieregularne iskry.
• Słabe połączenie masy: Podobnie jak przy braku iskry, słaba masa może prowadzić do niestabilnego działania.
• Niewłaściwe ułożenie przewodów: Upewnij się, że przewody nie są zgniecione, przetarte ani nie mają kontaktu z gorącymi elementami silnika.
• Inne problemy w układzie zapłonowym: Poza cewką, przyczyną mogą być problemy z gaźnikiem (zanieczyszczenia, regulacja), zaworami (w 4T) lub słaba kompresja silnika. Warto sprawdzić te elementy, jeśli wymiana cewki nie przyniosła pełnej poprawy.

Jak upewnić się, że masa jest prawidłowo podłączona?

Prawidłowe podłączenie masy to fundament działania cewki zapłonowej, zwłaszcza tej z jednym pinem. Jeśli masz wątpliwości, wykonaj następujące kroki:

1. Oczyść powierzchnie styku: Upewnij się, że metalowe mocowanie cewki i miejsce na ramie, do którego jest przykręcona, są całkowicie czyste, pozbawione farby, rdzy i brudu. Możesz użyć papieru ściernego lub szczotki drucianej.
2. Dokręć śruby mocujące: Cewka musi być solidnie przykręcona. Luźne śruby to słaby kontakt.
3. Sprawdź ciągłość multimetrem: Ustaw multimetr na test ciągłości (brzęczyk). Przyłóż jedną sondę do metalowej części cewki (np. do ucha mocującego), a drugą do czystej, metalowej części ramy. Multimetr powinien "brzęczeć", co oznacza prawidłową ciągłość masy. Jeśli nie brzęczy, połączenie masowe jest niewystarczające.

Podsumowanie: ciesz się sprawnym skuterem po wymianie cewki

Wymiana i prawidłowe podłączenie cewki zapłonowej to zadanie, które z powodzeniem możesz wykonać samodzielnie, mając podstawową wiedzę i odpowiednie narzędzia. Pamiętaj, że kluczem do sukcesu jest precyzja, dbałość o szczegóły i systematyczna diagnostyka.

Kluczowe zasady prawidłowego montażu cewki zapłonowej

• Bezpieczeństwo przede wszystkim: Zawsze odłączaj akumulator przed rozpoczęciem pracy.
• Dobierz właściwą cewkę: Upewnij się, że nowa cewka jest kompatybilna z Twoim typem silnika (2T/4T) i modelem skutera.
• Prawidłowa identyfikacja przewodów: Nie polegaj ślepo na kolorach, ale na funkcji przewodów (sygnał z CDI, masa).
• Solidne połączenie masy: To absolutna podstawa. Czyste powierzchnie styku i mocne przykręcenie cewki do ramy są niezbędne.
• Dokładne połączenia: Wszystkie wtyczki i połączenia muszą być dobrze osadzone i bez luzów.
• Testuj i weryfikuj: Po montażu zawsze wykonaj test iskry i, jeśli masz możliwość, pomiary multimetrem.
