Kabel do domofonu i elektrozaczepu: Uniknij błędów, wybierz mądrze

Wybór odpowiedniego kabla do instalacji domofonowej i elektrozaczepu to podstawa niezawodności i bezpieczeństwa. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć kluczowe parametry i podjąć właściwą decyzję, by uniknąć kosztownych błędów i cieszyć się bezproblemowym działaniem systemu.

Krótka historia o tym, jak zły przewód może zrujnować całą instalację

Z mojego doświadczenia wiem, że niewłaściwy dobór kabla to jedna z najczęstszych, a zarazem najbardziej frustrujących przyczyn problemów z systemami domofonowymi i wideodomofonowymi. Ludzie często skupiają się na wyborze samej słuchawki czy panelu zewnętrznego, zapominając, że to właśnie kabel jest fundamentem całej instalacji. Zły wybór może prowadzić do kosztownych napraw, konieczności ponownego kucia ścian czy kopania w ogrodzie, a co najgorsze do ciągłej frustracji z niestabilnie działającego systemu. Warto więc poświęcić chwilę na zrozumienie, co jest kluczowe, zanim przystąpimy do montażu.

Sygnał audio, wideo i zasilanie trzy różne potrzeby, jeden (lub dwa) kable

System domofonowy, niezależnie od tego, czy jest to prosty domofon audio, czy zaawansowany wideodomofon, musi spełniać kilka podstawowych funkcji. Przede wszystkim przesyłać sygnał audio (rozmowa), w przypadku wideodomofonu także sygnał wideo, a do tego zasilać panel zewnętrzny, słuchawkę oraz, co bardzo ważne, elektrozaczep. Chociaż te funkcje wydają się różnorodne, często jeden odpowiednio dobrany kabel wielożyłowy jest w stanie obsłużyć wszystkie te potrzeby. Kluczem jest jednak wybór kabla o właściwej liczbie i przekroju żył, aby zapewnić stabilność każdej z tych funkcji.

Skutki błędnego wyboru: zakłócenia, problemy z otwieraniem furtki i awarie

Nieodpowiedni kabel to prosta droga do problemów, które szybko dadzą o sobie znać. Oto najczęstsze z nich, z którymi spotykam się w swojej pracy:

• Zakłócenia audio/wideo: Cienkie, nieekranowane kable, prowadzone w pobliżu przewodów energetycznych, często zbierają zakłócenia. Skutkuje to szumem w słuchawce, trzaskami, a w wideodomofonach zniekształconym lub migającym obrazem.
• Problemy z otwieraniem elektrozaczepu: To chyba najczęstszy problem. Zbyt cienki kabel do elektrozaczepu powoduje spadek napięcia, co objawia się głośnym buczeniem elektrozaczepu bez otwierania furtki, lub całkowitym brakiem reakcji.
• Niestabilność systemu: Niewystarczający przekrój żył lub słaba jakość kabla może prowadzić do ogólnej niestabilności działania całego systemu, sporadycznych awarii, braku wywołania czy problemów z komunikacją.
• Szybka degradacja: Użycie kabli przeznaczonych do wnętrz na zewnątrz lub w ziemi skutkuje szybkim zniszczeniem izolacji pod wpływem wilgoci i promieni UV, co prowadzi do zwarć i całkowitej awarii.

Wybór kabla do domofonu i wideodomofonu: typy i rekomendacje

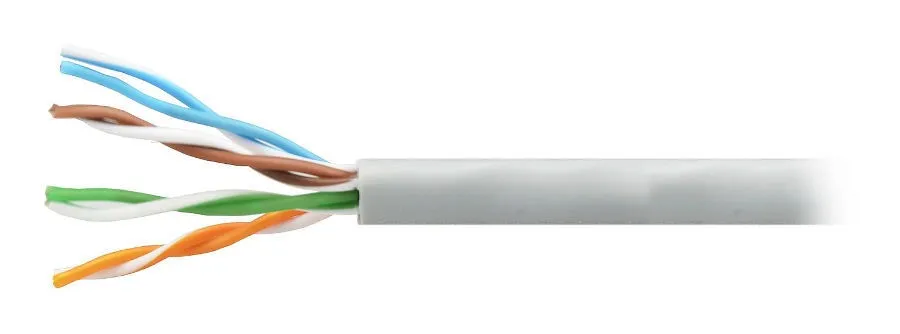

YTDY vs. YTKSY: Porównanie dedykowanych kabli telekomunikacyjnych

Wśród dedykowanych kabli telekomunikacyjnych, YTDY i YTKSY to najczęściej polecane typy do instalacji domofonowych. Kable YTDY są przeznaczone do instalacji wewnętrznych, suchych. Są to przewody płaskie, z żyłami ułożonymi równolegle, często spotykane w starszych instalacjach. Z kolei kable YTKSY to przewody okrągłe, z żyłami skręconymi w pary, co zapewnia lepszą odporność na zakłócenia. YTKSY jest również dostępny w wersji do zastosowań zewnętrznych (z dodatkową izolacją i żelem), co czyni go bardziej uniwersalnym. Jeśli więc szukasz sprawdzonego rozwiązania do wnętrz, YTDY może być opcją, ale do zastosowań zewnętrznych lub tam, gdzie zależy nam na lepszej odporności na zakłócenia, YTKSY jest zdecydowanie lepszym wyborem.

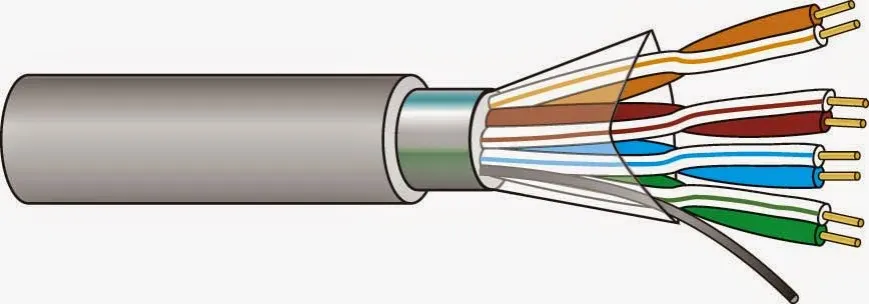

Skrętka komputerowa UTP/FTP: Czy uniwersalne rozwiązanie jest zawsze najlepsze?

W nowym budownictwie, a także przy modernizacjach, skrętka komputerowa UTP kat. 5e (lub 6) stała się de facto standardem dla wielu instalacji niskoprądowych, w tym domofonowych. Dlaczego? Jest kilka kluczowych zalet:

• Uniwersalność: Jednym kablem możemy przesłać sygnał audio, wideo, sterujący, a także zasilanie (z odpowiednim przekrojem).
• Dostępność i cena: Skrętka jest łatwo dostępna i stosunkowo tania.
• Zapas żył: Standardowa skrętka ma 8 żył, co daje nam duży zapas na przyszłą rozbudowę systemu, np. o wideodomofon, otwieranie bramy czy inne funkcje.
• Kompatybilność z systemami IP: W przyszłości, jeśli zdecydujemy się na wideodomofon IP, okablowanie będzie już gotowe.

Warto jednak pamiętać, że w środowiskach o dużym poziomie zakłóceń elektromagnetycznych (np. w pobliżu linii energetycznych 230V, silników, transformatorów) zalecam stosowanie skrętki ekranowanej FTP. Ekranowanie skutecznie chroni sygnał przed zewnętrznymi zakłóceniami, co jest szczególnie ważne w systemach wideodomofonowych, gdzie czystość obrazu ma kluczowe znaczenie.

Instalacja w ziemi? Poznaj jedyny słuszny wybór kabel żelowany

Tutaj nie ma miejsca na kompromisy. Jeśli planujesz prowadzić instalację domofonową w ziemi, na przykład od domu do furtki, bezwzględnie musisz zastosować kabel żelowany. Zwykłe kable YTDY, UTP czy nawet niektóre YTKSY, przeznaczone do wnętrz lub na zewnątrz, ale nie do bezpośredniego zakopania, bardzo szybko ulegną degradacji. Wilgoć, zmiany temperatury i uszkodzenia mechaniczne zniszczą izolację, prowadząc do zwarć i awarii. Kable żelowane, takie jak XzTKMXpw, są wypełnione specjalnym żelem, który chroni żyły przed wnikaniem wody i zapewnia długotrwałą niezawodność w trudnych warunkach gruntowych. To inwestycja, która się opłaca, bo unikniesz kosztów ponownego kopania i wymiany kabla za kilka lat.

Systemy cyfrowe vs. analogowe: Jak technologia domofonu wpływa na wymagania kabla?

Technologia domofonu ma bezpośredni wpływ na liczbę wymaganych żył w kablu. W prostych, analogowych systemach domofonowych, zazwyczaj potrzebujemy 4, 5 lub 6 żył do prawidłowego działania (np. dwie do słuchawki, dwie do wywołania/mikrofonu, dwie do elektrozaczepu). Natomiast nowoczesne systemy cyfrowe, zwłaszcza te dwużyłowe, są znacznie mniej wymagające i często potrzebują tylko 2 żył do przesłania zarówno sygnału audio, wideo, jak i zasilania. Mimo to, zawsze zalecam prowadzenie kabli z większą liczbą żył, na przykład 8-żyłowej skrętki. Ten zapas żył to Twoja polisa ubezpieczeniowa na przyszłość. Dzięki niemu, bez konieczności wymiany okablowania, będziesz mógł rozbudować system o wideodomofon, dodatkowe otwieranie bramy czy inne funkcje, które mogą pojawić się w przyszłości.

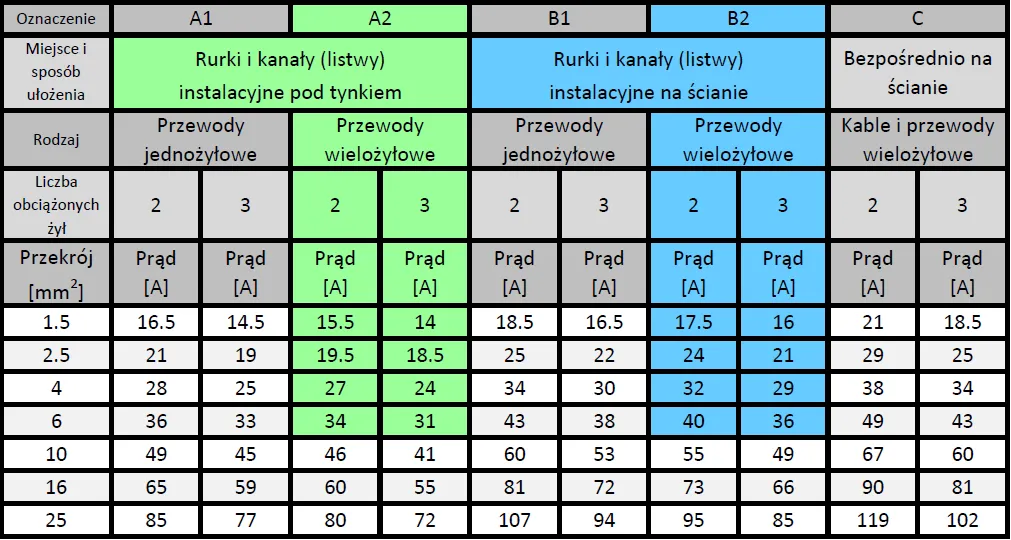

Przekrój żyły: kluczowy parametr dla stabilnej pracy domofonu

Standardowe 0,5 mm²: Kiedy jest wystarczające, a kiedy to za mało?

W większości instalacji domofonowych, zwłaszcza tych przesyłających sygnały audio i sterujące, standardowy przekrój żył 0,5 mm² jest w zupełności wystarczający. Sprawdzi się on bez problemu na odległościach do 50-70 metrów, zapewniając stabilną komunikację. Problem pojawia się jednak, gdy tym samym kablem chcemy zasilić elektrozaczep, zwłaszcza na dłuższych odcinkach. Tutaj 0,5 mm² to zdecydowanie za mało i może prowadzić do poważnych problemów, o których opowiem szerzej w kolejnej sekcji.

Jak odległość między słuchawką a kasetą zewnętrzną wpływa na wybór grubości kabla?

To podstawowa zasada elektrotechniki: im dłuższy przewód, tym większy opór elektryczny i tym samym większy spadek napięcia na jego końcu. W praktyce oznacza to, że jeśli odległość między panelem zewnętrznym a słuchawką (lub zasilaczem) jest duża, musimy zastosować kabel o większym przekroju żył. Dlaczego? Aby zminimalizować ten spadek napięcia i zapewnić, że do każdego elementu systemu dotrze odpowiednie zasilanie i sygnał. Dla domofonów audio do 50-70 metrów, 0,5 mm² jest OK. Powyżej tej odległości, a zwłaszcza w systemach wideodomofonowych, warto rozważyć grubsze żyły, np. 0,75 mm² lub nawet 1,0 mm² dla sygnału wideo i zasilania, aby uniknąć degradacji jakości obrazu i dźwięku.

Liczba żył: Ile naprawdę potrzebujesz, a ile warto mieć na zapas?

Podczas planowania instalacji, zawsze zadaj sobie pytanie: "Co, jeśli za kilka lat będę chciał coś zmienić?". Z mojego doświadczenia wynika, że lepiej mieć zapas, niż kuć ściany ponownie. Oto typowe zapotrzebowanie i moja rekomendacja:

• Proste domofony analogowe: Zazwyczaj wymagają 4-6 żył (np. 2 do słuchawki, 2 do wywołania, 2 do elektrozaczepu).
• Systemy cyfrowe (np. dwużyłowe): Wymagają tylko 2 żył.
• Moja złota zasada: Niezależnie od systemu, zawsze kładź kabel z zapasem żył. Idealnym rozwiązaniem jest 8-żyłowa skrętka komputerowa (UTP/FTP kat. 5e/6). Nawet jeśli teraz potrzebujesz tylko 2 czy 4 żył, pozostałe będą czekać na przyszłą rozbudowę o wideodomofon, dodatkowe funkcje (np. otwieranie bramy garażowej), czy po prostu posłużą jako żyły zapasowe w razie uszkodzenia jednej z głównych.

Elektrozaczep: jak dobrać kabel, by uniknąć problemów z otwieraniem?

Dlaczego elektrozaczep wymaga grubszego kabla niż reszta systemu?

Elektrozaczep to prawdziwy "pożeracz prądu" w całej instalacji domofonowej. W momencie jego aktywacji, czyli naciśnięcia przycisku otwierania furtki, pobiera on znacznie większy prąd niż pozostałe elementy systemu. To sprawia, że jest on szczególnie wrażliwy na spadki napięcia. Jeśli kabel zasilający elektrozaczep jest zbyt cienki lub zbyt długi, napięcie na jego końcu może spaść poniżej wartości wymaganej do prawidłowego zadziałania rygla. W efekcie elektrozaczep nie otworzy furtki, a jedynie będzie buczał lub w ogóle nie zareaguje.

Spadek napięcia: niewidzialny wróg, który powoduje buczenie i problemy z otwieraniem

Spadek napięcia to zjawisko, które często jest niedoceniane przez początkujących instalatorów. Wyobraź sobie wodę płynącą przez cienką rurkę im dłuższa rurka i węższa, tym mniejsze ciśnienie na końcu. Podobnie jest z prądem elektrycznym. Długi i cienki kabel stawia duży opór, "zużywając" część napięcia. Kiedy do elektrozaczepu dotrze zbyt niskie napięcie (np. zamiast 12V tylko 8-9V), nie będzie on w stanie prawidłowo zadziałać. Zamiast otworzyć furtkę, usłyszysz tylko charakterystyczne, irytujące buczenie. W najgorszym przypadku, jeśli spadek napięcia będzie zbyt duży, elektrozaczep w ogóle nie zareaguje. To jeden z najczęstszych problemów, z którymi zgłaszają się do mnie klienci.

Dlaczego elektrozaczep buczy, a nie otwiera? Najczęstszą przyczyną jest zbyt duży spadek napięcia spowodowany za cienkim lub za długim kablem zasilającym.

Jaki przekrój do elektrozaczepu to absolutne minimum? (0,75mm², 1,0mm² czy więcej?)

Aby uniknąć problemów z elektrozaczepem, musimy zapewnić mu odpowiednie zasilanie. Oto moje rekomendacje dotyczące przekroju kabla:

• Absolutne minimum: 0,75 mm² To jest przekrój, który w większości przypadków pozwoli na stabilną pracę elektrozaczepu na krótkich i średnich dystansach (do około 15 metrów).
• Bezpieczny wybór dla dłuższych odcinków: 1,0 mm² Jeśli odległość od zasilacza do elektrozaczepu przekracza 15-20 metrów, zdecydowanie zalecam zastosowanie kabla o przekroju 1,0 mm². Zapewni to znacznie większy margines bezpieczeństwa i zminimalizuje ryzyko spadków napięcia.
• Długie trasy i wideodomofony: 1,5 mm² W przypadku bardzo długich odcinków (powyżej 30-40 metrów) lub w systemach wideodomofonowych, gdzie stabilność zasilania jest krytyczna, rozważ użycie kabla 1,5 mm².
• Osobny kabel zasilający: Często stosuje się również osobny kabel zasilający do elektrozaczepu, np. typu OMY 2x1mm² lub OMY 2x1,5mm², prowadzony równolegle do głównego kabla domofonowego. To rozwiązanie daje największą pewność stabilnego zasilania.

Praktyczny trik instalatorów: łączenie żył w skrętce w celu zasilenia rygla

Jeśli już masz położoną skrętkę komputerową (np. UTP 8-żyłową) i nie chcesz kłaść dodatkowego kabla do elektrozaczepu, istnieje sprytny trik, który często stosujemy w branży. Polega on na łączeniu dwóch (lub więcej) żył skrętki, aby zwiększyć efektywny przekrój dla zasilania elektrozaczepu. Na przykład, zamiast używać jednej żyły o przekroju 0,22 mm² (typowa żyła w skrętce), możesz połączyć dwie żyły (np. niebieską i biało-niebieską) dla jednego bieguna zasilania i dwie kolejne (np. brązową i biało-brązową) dla drugiego. W ten sposób, zamiast 0,22 mm², uzyskujesz efektywny przekrój 0,44 mm² na każdy biegun, co znacząco zmniejsza spadek napięcia i zwiększa szanse na prawidłowe działanie rygla. Pamiętaj, aby żyły były połączone zarówno przy zasilaczu, jak i przy elektrozaczepie. To proste, ale bardzo skuteczne rozwiązanie!

Krok po kroku: prawidłowe układanie kabla do domofonu i elektrozaczepu

Planowanie trasy: Jak unikać źródeł zakłóceń i oszczędzić na długości kabla?

Dobre planowanie to połowa sukcesu. Zanim zaczniesz kłaść kabel, dokładnie przemyśl trasę:

• Najkrótsza droga: Zawsze wybieraj najkrótszą możliwą ścieżkę. Im krótszy kabel, tym mniejsze spadki napięcia i mniejsze ryzyko zakłóceń.
• Unikaj równoległego prowadzenia z 230V: Staraj się nie prowadzić kabla domofonowego równolegle do przewodów energetycznych 230V na długich odcinkach. Jeśli to niemożliwe, zachowaj jak największy odstęp (minimum 20-30 cm) lub zastosuj kabel ekranowany (FTP).
• Omijaj źródła zakłóceń: Unikaj prowadzenia kabla w pobliżu silników elektrycznych, transformatorów, dużych urządzeń AGD czy innych źródeł silnych pól elektromagnetycznych.
• Zabezpieczenie mechaniczne: W ścianach i ziemi zawsze układaj kabel w peszlu (rurze ochronnej). Chroni to kabel przed uszkodzeniami mechanicznymi i ułatwia ewentualną wymianę w przyszłości.

Wspólna instalacja z innymi przewodami: Na co uważać, kładąc kabel obok przewodów 230V?

Prowadzenie kabla domofonowego w pobliżu przewodów energetycznych 230V jest często nieuniknione, zwłaszcza w istniejących instalacjach. Kluczowe jest tutaj zachowanie odpowiedniej separacji. Jeśli nie możesz zachować odstępu minimum 20-30 cm, rozważ zastosowanie kabla ekranowanego (FTP) do domofonu. Ekranowanie (folia lub oplot) skutecznie odprowadza zakłócenia elektromagnetyczne do uziemienia, chroniąc sygnał. Pamiętaj, że w przypadku prowadzenia kabli w jednym peszlu, kable domofonowe i energetyczne muszą być od siebie oddzielone przegrodą lub znajdować się w osobnych peszlach, aby spełnić normy bezpieczeństwa i uniknąć zakłóceń.

Zabezpieczenie na przyszłość: Dlaczego warto położyć dodatkowy kabel lub peszel?

To jedna z moich najważniejszych rad dla każdego inwestora: zawsze kładź zapas. Jeśli kładziesz jeden kabel domofonowy, połóż obok niego drugi, identyczny, albo przynajmniej pusty peszel o odpowiedniej średnicy. Dlaczego? Ponieważ nigdy nie wiesz, co przyniesie przyszłość. Może za kilka lat zechcesz zmienić domofon na wideodomofon IP, dodać funkcję otwierania bramy, czy po prostu jeden z kabli ulegnie uszkodzeniu. Mając zapasowy kabel lub pusty peszel, unikniesz kosztownego i uciążliwego kucia ścian czy ponownego kopania w ogrodzie. To niewielki dodatkowy koszt teraz, który może zaoszczędzić Ci mnóstwo czasu i pieniędzy w przyszłości.

Unikaj błędów: najczęstsze pułapki przy instalacji kabli domofonowych

Błąd #1: Stosowanie kabli wewnętrznych na zewnątrz lub w ziemi

Jak już wspomniałem, to jeden z najpoważniejszych błędów. Kable wewnętrzne (np. standardowe YTDY, UTP bez odpowiedniej osłony) nie są odporne na wilgoć, promieniowanie UV, zmiany temperatury czy uszkodzenia mechaniczne. Ich izolacja szybko kruszeje, pęka, co prowadzi do zwarć, korozji żył i w konsekwencji do całkowitej awarii systemu. Zawsze używaj kabli przeznaczonych do warunków zewnętrznych (np. YTKSY z żelem) lub kabli żelowanych (XzTKMXpw) do instalacji w ziemi.

Błąd #2: Zbyt cienki kabel do zasilania elektrozaczepu na długim odcinku

Ten błąd to klasyka gatunku i najczęstsza przyczyna problemów z otwieraniem furtki. Wielokrotnie widziałem, jak instalatorzy, chcąc zaoszczędzić, używają standardowego kabla domofonowego 0,5 mm² do zasilania elektrozaczepu na odcinkach powyżej 15-20 metrów. Efekt? Buczący elektrozaczep, który nie otwiera, frustracja użytkownika i konieczność poprawek. Pamiętaj: do elektrozaczepu minimum 0,75 mm², a najlepiej 1,0 mm² lub 1,5 mm² na dłuższych trasach.

Błąd #3: Nieprawidłowe zarobienie końcówek i słabe połączenia

Nawet najlepszy kabel nie zadziała prawidłowo, jeśli jego końcówki są źle zarobione, a połączenia są luźne lub słabo izolowane. Słabe styki prowadzą do zwiększonego oporu, spadków napięcia, zakłóceń, a w skrajnych przypadkach do zwarć. Zawsze używaj odpowiednich narzędzi, dbaj o czyste i pewne połączenia, a wszelkie złączki izoluj termokurczliwymi rurkami lub taśmą izolacyjną, zwłaszcza na zewnątrz.

Błąd #4: Brak zapasowych żył uniemożliwiający przyszłą rozbudowę

To błąd, który ujawnia się dopiero po kilku latach, ale potrafi być bardzo kosztowny. Jeśli położysz kabel z minimalną liczbą żył, a później zechcesz rozbudować system (np. z domofonu audio na wideodomofon, dodać otwieranie bramy, czy podłączyć dodatkowy moduł), może okazać się, że brakuje Ci wolnych żył. Wtedy jedynym rozwiązaniem jest wymiana całego okablowania, co wiąże się z ponownym kuciem, kopaniem i dużymi kosztami. Zawsze kładź kabel z zapasem żył, np. 8-żyłową skrętkę.

Podsumowanie: ściągawka wyboru kabla do domofonu i elektrozaczepu

Dom jednorodzinny do 50m: Rekomendacja A (np. Skrętka UTP kat. 5e)

• Dla większości domów jednorodzinnych na odcinkach do 50 metrów, 8-żyłowa skrętka komputerowa UTP kat. 5e lub 6 to doskonały i uniwersalny wybór. Zapewni odpowiednią liczbę żył na zapas i dobrą jakość sygnału.
• Do zasilania elektrozaczepu: Koniecznie wykorzystaj połączone dwie lub cztery żyły skrętki (jak w triku instalatorów) lub poprowadź osobny, grubszy przewód zasilający (np. OMY 2x1mm²).

Przeczytaj również: Podłącz domofon 4-przewodowy: Schematy, porady, rozwiązywanie problemów

Długie odległości lub instalacja z wideo: Rekomendacja B (np. Kabel żelowany + osobne zasilanie rygla)

• W przypadku dłuższych odległości (powyżej 50-70m), systemów wideodomofonowych lub gdy instalacja prowadzona jest w ziemi, postaw na kabel żelowany (np. XzTKMXpw) lub skrętkę FTP kat. 5e/6 (jeśli jest ryzyko zakłóceń).
• Do zasilania elektrozaczepu: Bezwzględnie zastosuj dedykowane, grubsze linie zasilające o przekroju 1,0 mm² lub 1,5 mm² (np. OMY 2x1,5mm²), prowadzone osobno.

Złota zasada: Lepiej zainwestować w lepszy kabel teraz, niż wymieniać całą instalację później

Pamiętaj, że kabel to serce Twojego systemu domofonowego. Początkowa inwestycja w wysokiej jakości przewód i prawidłową instalację jest zawsze bardziej opłacalna niż późniejsze koszty związane z diagnostyką, naprawami i wymianą wadliwego okablowania. Nie oszczędzaj na kablu to się po prostu nie opłaca!
