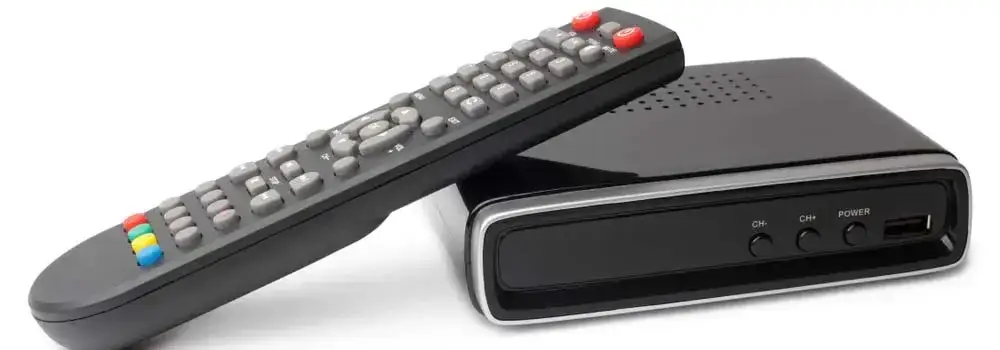

W obliczu zmian standardu nadawania telewizji naziemnej na DVB-T2/HEVC, wiele osób zastanawia się, jak podłączyć nowy dekoder do starszego telewizora, który nie posiada nowoczesnych złączy HDMI. Ten praktyczny poradnik przeprowadzi Cię krok po kroku przez cały proces, pomagając cieszyć się ulubionymi kanałami bez konieczności wymiany sprawnego odbiornika. Jako Łukasz Wójcik, postaram się wyjaśnić wszystko w jak najbardziej przystępny sposób, bazując na moim doświadczeniu.
Podłączysz dekoder DVB-T2/HEVC do starego TV bez HDMI poznaj skuteczne metody i poradnik krok po kroku.
- Najłatwiejszym sposobem podłączenia dekodera DVB-T2/HEVC do starszego telewizora jest użycie kabla SCART (EURO), jeśli oba urządzenia posiadają to złącze.
- W przypadku, gdy dekoder ma tylko wyjście HDMI, a telewizor SCART, niezbędny będzie aktywny konwerter HDMI na SCART, często wymagający dodatkowego zasilania.
- Dla telewizorów bez SCART, ale z wejściami Cinch (RCA), można zastosować kable przejściowe SCART-RCA lub konwertery HDMI-RCA.
- Bardzo stare telewizory z jedynie wejściem antenowym (RF) wymagają użycia zewnętrznego modulatora RF.
- Kluczowe etapy to: identyfikacja portów w telewizorze, dobór odpowiedniego kabla/konwertera, fizyczne podłączenie urządzeń oraz konfiguracja dekodera i telewizora.
- Najczęstsze problemy, takie jak "brak sygnału" czy czarno-biały obraz, można rozwiązać poprzez sprawdzenie połączeń i ustawień dekodera/telewizora.
Twój stary telewizor może zyskać drugie życie! Sprawdź, jakich złączy potrzebujesz
Wielu z nas ma w domu starszy telewizor, który wciąż działa bez zarzutu, ale brakuje mu nowoczesnych złączy. Zanim jednak spiszesz go na straty, wiedz, że istnieje wiele sposobów, aby tchnąć w niego nowe życie dzięki dekoderowi DVB-T2/HEVC. Kluczem do sukcesu jest zrozumienie, jakie porty ma Twój telewizor i jak je wykorzystać.

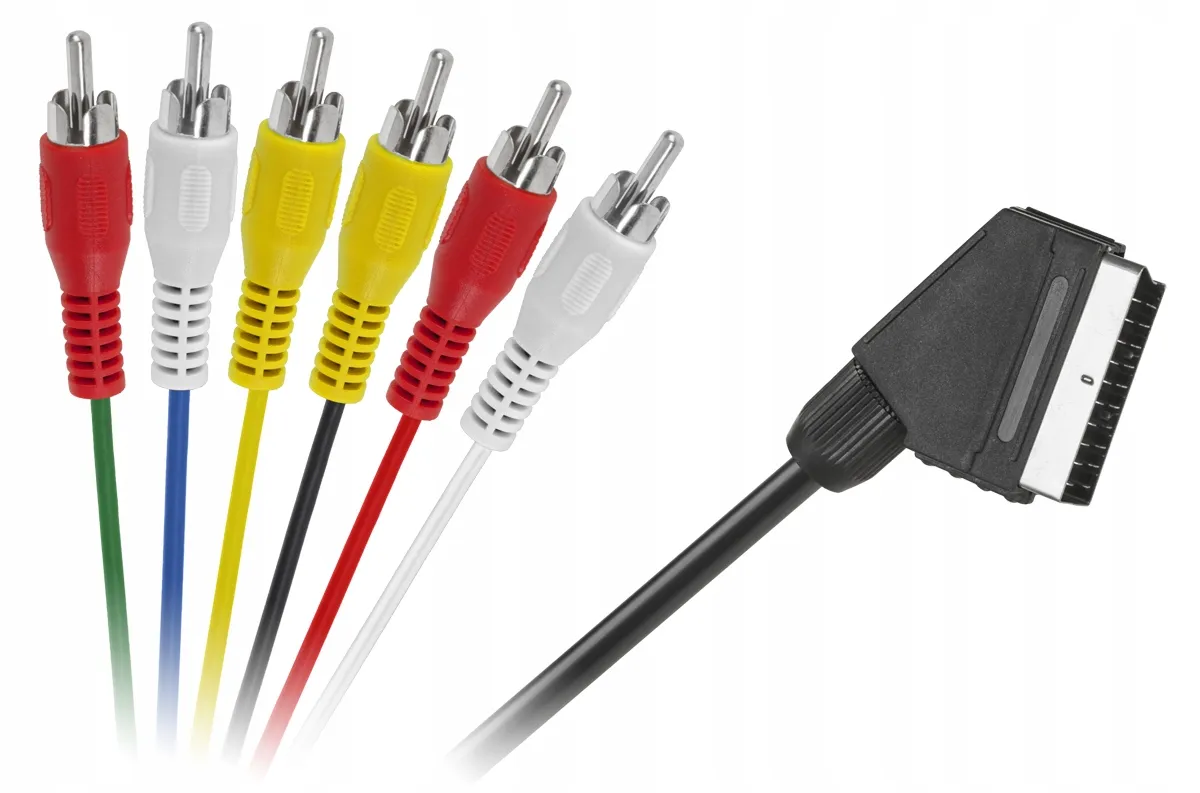

Krok 1: Identyfikacja portów w Twoim telewizorze od czego zacząć?
Zanim przystąpisz do zakupu jakichkolwiek kabli czy konwerterów, kluczowe jest dokładne zidentyfikowanie dostępnych portów w Twoim starym telewizorze. To od nich zależy, jaką metodę podłączenia będziesz musiał zastosować. Najczęściej spotykane złącza w starszych odbiornikach to SCART (EURO), Cinch (RCA) oraz wejście antenowe (RF). Spójrz na tylną ścianę swojego telewizora i poszukaj tych gniazd.
- SCART (EURO): Szerokie, prostokątne złącze z wieloma pinami. Jest dość charakterystyczne i łatwe do rozpoznania.
- Cinch (RCA): Trzy okrągłe gniazda w kolorach żółtym (wideo), białym i czerwonym (audio). Czasem bywa ich więcej, ale te trzy są podstawą.
- Wejście antenowe (RF): Okrągłe gniazdo do podłączenia anteny naziemnej. Zazwyczaj jest tylko jedno.
SCART (EURO) najpopularniejsze gniazdo w starszych modelach
Złącze SCART, często nazywane również EURO, to najczęściej spotykany i najlepszy jakościowo port analogowy w starszych telewizorach, zarówno kineskopowych (CRT), jak i we wczesnych modelach LCD czy plazmowych. Ma charakterystyczny, szeroki, prostokątny kształt i pozwala na przesyłanie zarówno obrazu, jak i dźwięku za pomocą jednego kabla. Jeśli Twój telewizor i dekoder mają to złącze, to masz szczęście to najprostsza opcja.
Złącza Cinch (RCA) co oznaczają kolorowe gniazda?
Jeśli Twój telewizor nie posiada gniazda SCART, prawdopodobnie znajdziesz w nim złącza Cinch, znane także jako RCA. Są to trzy okrągłe gniazda, zazwyczaj w kolorach: żółtym (przeznaczone do przesyłania sygnału wideo), białym (do lewego kanału audio stereo) oraz czerwonym (do prawego kanału audio stereo). Wymagają one oddzielnych kabli dla każdego sygnału, co może wydawać się nieco bardziej skomplikowane niż jeden kabel SCART, ale nadal jest to bardzo skuteczne rozwiązanie.
Wejście antenowe (RF) ostateczność dla najstarszych odbiorników
W przypadku bardzo starych telewizorów, które nie posiadają ani złącza SCART, ani Cinch, jedynym dostępnym portem może być jedynie wejście antenowe (RF). Jest to okrągłe gniazdo służące do podłączenia anteny. Należy pamiętać, że podłączenie dekodera przez modulator RF do tego typu wejścia zapewni najniższą jakość obrazu i dźwięku, ale w niektórych przypadkach jest to jedyne możliwe rozwiązanie, aby w ogóle móc oglądać telewizję cyfrową.
Dobór odpowiedniego połączenia to klucz do sukcesu

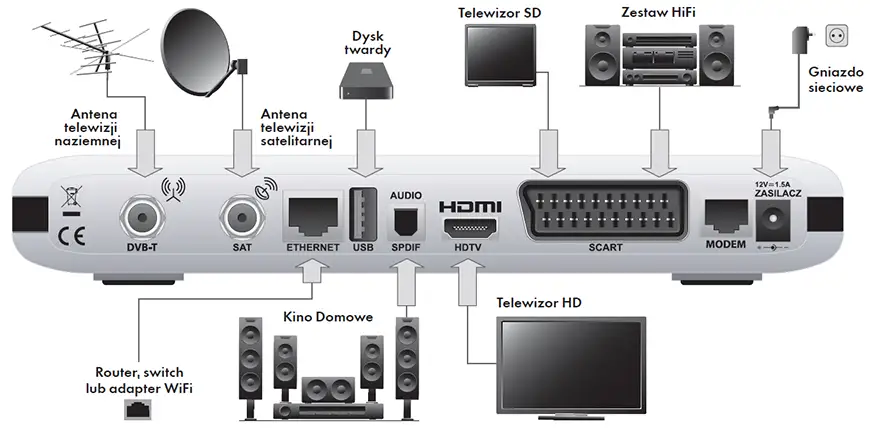

Po zidentyfikowaniu portów w Twoim telewizorze, nadszedł czas, aby dobrać odpowiedni sposób podłączenia dekodera. Pamiętaj, że dekodery DVB-T2/HEVC zazwyczaj mają wyjście HDMI, a często także SCART. To, co wybierzesz, zależy od tego, co znajdziesz w swoim starym odbiorniku.
Metoda 1: Kabel EURO-EURO najprostsze i najpewniejsze rozwiązanie
Jeśli Twój dekoder DVB-T2/HEVC oraz telewizor posiadają złącze SCART (EURO), jest to najprostsze i najbardziej rekomendowane rozwiązanie. Wystarczy jeden kabel EURO-EURO, aby przesłać zarówno obraz, jak i dźwięk. Większość dekoderów przeznaczonych na polski rynek, obok HDMI, jest wyposażona również w wyjście SCART, co znacznie ułatwia sprawę. Po prostu podłączasz kabel i gotowe!
Metoda 2: Konwerter HDMI na SCART kiedy dekoder nie ma wyjścia EURO
W sytuacji, gdy Twój dekoder DVB-T2/HEVC posiada wyłącznie wyjście HDMI (co jest standardem w nowszych modelach), a telewizor tylko wejście SCART, konieczne będzie użycie aktywnego konwertera sygnału HDMI na SCART. To urządzenie przetwarza cyfrowy sygnał HDMI na analogowy sygnał SCART, który jest zrozumiały dla starego telewizora. Większość takich konwerterów wymaga dodatkowego zasilania, zazwyczaj dostarczanego przez port USB. To bardzo popularne i skuteczne rozwiązanie, które sam często polecam.
Metoda 3: Przejściówki na złącza Cinch (RCA) alternatywa dla braku SCART
Jeżeli Twój telewizor nie posiada gniazda SCART, ale jest wyposażony w złącza Cinch (RCA), możesz zastosować odpowiednie przejściówki. Możesz użyć kabla SCART-RCA (jeśli dekoder ma SCART) lub konwertera HDMI-RCA (jeśli dekoder ma tylko HDMI). Konwertery HDMI-RCA, podobnie jak te do SCART, często wymagają zewnętrznego zasilania. Pamiętaj, aby prawidłowo podłączyć wszystkie trzy kolorowe wtyczki żółtą do żółtej, białą do białej i czerwoną do czerwonej.
Modulator RF: Jak podłączyć dekoder, gdy TV ma tylko gniazdo antenowe?
Dla najstarszych telewizorów, które dysponują wyłącznie wejściem antenowym (RF), jedynym rozwiązaniem jest zastosowanie zewnętrznego modulatora RF. Modulator ten przekształca sygnał z dekodera (np. ze złącza SCART lub Cinch) na sygnał o wysokiej częstotliwości, który telewizor może odebrać jako zwykły kanał analogowy. Jest to metoda zapewniająca najniższą jakość obrazu, ale umożliwiająca korzystanie z dekodera na bardzo starym sprzęcie. To prawdziwy ratunek dla zabytkowych odbiorników!
Podłączanie dekodera krok po kroku: Praktyczny przewodnik
Skoro już wiesz, jakie złącza masz i jaki kabel lub konwerter będzie Ci potrzebny, możemy przejść do praktyki. Nie martw się, to prostsze niż się wydaje. Prowadzę Cię za rękę przez każdy etap.
Przygotowanie: Co musisz mieć pod ręką przed rozpoczęciem?
Zanim zaczniesz, upewnij się, że masz wszystkie niezbędne elementy. Przygotowanie odpowiedniego sprzętu znacznie ułatwi proces podłączania i konfiguracji. Oto lista, co powinieneś mieć:
- Dekoder DVB-T2/HEVC
- Telewizor (starego typu)
- Odpowiedni kabel (EURO-EURO, SCART-RCA) lub konwerter (HDMI-SCART/RCA) wraz z kablem SCART/RCA
- Antena naziemna
- Kable zasilające do dekodera, telewizora i ewentualnie konwertera
- Pilot do telewizora i dekodera
Instrukcja łączenia kabla SCART (EURO) lub konwertera
Postępuj zgodnie z poniższymi krokami, aby prawidłowo podłączyć dekoder do telewizora. Pamiętaj, aby działać spokojnie i dokładnie.
- Wyłącz urządzenia z prądu: Dla bezpieczeństwa odłącz telewizor i dekoder od zasilania. To bardzo ważny krok, którego nie należy pomijać.
- Podłącz kabel SCART: Wepnij kabel SCART do odpowiednich gniazd w dekoderze i telewizorze. Upewnij się, że wtyczki są solidnie i do końca wpięte. Powinny "kliknąć" lub stawiać lekki opór.
- Alternatywa z konwerterem: Jeśli używasz konwertera HDMI na SCART, najpierw podłącz kabel HDMI z dekodera do wejścia HDMI w konwerterze. Następnie podłącz kabel SCART z wyjścia SCART konwertera do wejścia SCART w telewizorze. Pamiętaj o podłączeniu zasilania do konwertera (jeśli jest wymagane) zazwyczaj jest to mały zasilacz lub kabel USB.
- Dla Cinch (RCA): Jeśli używasz kabla SCART-RCA, podłącz SCART do dekodera, a kolorowe wtyczki Cinch do odpowiednich gniazd w telewizorze (żółty do żółtego, biały do białego, czerwony do czerwonego). W przypadku konwertera HDMI-RCA postępuj analogicznie jak z konwerterem HDMI-SCART, używając kabli Cinch.
Prawidłowe podpięcie anteny dlaczego to dekoder jest teraz sercem systemu?
Bardzo ważne jest, aby antena naziemna została podłączona bezpośrednio do wejścia antenowego w dekoderze DVB-T2/HEVC, a nie do telewizora. To dekoder jest odpowiedzialny za odbiór i przetworzenie cyfrowego sygnału DVB-T2/HEVC. Telewizor w tym układzie pełni jedynie funkcję wyświetlacza, odbierając już przetworzony, analogowy sygnał z dekodera za pośrednictwem kabla SCART lub Cinch. Nie podłączaj anteny do telewizora, bo w ten sposób nie odbierzesz cyfrowego sygnału!
Podłączanie zasilania i finalne sprawdzenie kabli
Po podłączeniu wszystkich kabli sygnałowych, podłącz kable zasilające do dekodera, telewizora oraz ewentualnego konwertera. Przed włączeniem urządzeń, jeszcze raz dokładnie sprawdź wszystkie połączenia. Upewnij się, że każdy kabel jest mocno wpięty i nie ma luzów. To pomoże uniknąć problemów z brakiem sygnału lub zniekształceniami obrazu i dźwięku. Lepiej sprawdzić dwa razy, niż później szukać problemu!
Pierwsze uruchomienie i konfiguracja: Jak wyszukać kanały?
Wszystko podłączone? Świetnie! Teraz czas na uruchomienie i konfigurację, aby Twój stary telewizor mógł wreszcie wyświetlać nowe kanały. To ostatnia prosta do sukcesu.
Jak przełączyć telewizor na właściwe źródło sygnału (AV/EXT)?
Po podłączeniu wszystkiego i włączeniu urządzeń, kluczowym krokiem jest przełączenie telewizora na odpowiednie źródło sygnału. Starsze telewizory nie przełączają się automatycznie. Użyj pilota do telewizora i znajdź przycisk oznaczone jako "Source", "Input", "AV", "EXT" lub symbol strzałki w kwadracie. Naciskaj go, aż na ekranie pojawi się obraz z dekodera (zazwyczaj jest to menu pierwszej instalacji dekodera). Jeśli masz kilka wejść SCART, być może będziesz musiał sprawdzić każde z nich (np. AV1, AV2).
Proces pierwszej instalacji w dekoderze przewodnik po menu
Gdy na ekranie telewizora pojawi się menu dekodera, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie, aby przeprowadzić pierwszą instalację. Zazwyczaj obejmuje to wybór języka, kraju (Polska) oraz strefy czasowej. Użyj pilota do dekodera, aby nawigować po menu i potwierdzać wybrane opcje. Nie bój się, to bardzo intuicyjne.
Automatyczne wyszukiwanie kanałów DVB-T2/HEVC
W ramach pierwszej instalacji dekoder poprosi o uruchomienie automatycznego wyszukiwania kanałów. Potwierdź tę opcję. Dekoder przeskanuje dostępne częstotliwości i zapisze znalezione kanały DVB-T2/HEVC. Proces ten może potrwać kilka minut. Po zakończeniu wyszukiwania kanały powinny być dostępne do oglądania. Jeśli masz dobrą antenę, powinieneś znaleźć wszystkie dostępne stacje.
Ustawienia obrazu i dźwięku: Jak dostosować je do starego TV?
Po zakończeniu wyszukiwania kanałów, warto zajrzeć do ustawień obrazu i dźwięku w menu dekodera. Możesz tam dostosować format obrazu (np. wybrać 4:3, aby uniknąć zniekształceń na starym telewizorze kineskopowym, lub 16:9 dla nowszych, panoramicznych odbiorników) oraz ewentualnie skorygować ustawienia audio, aby zapewnić najlepszą jakość odbioru na Twoim sprzęcie. Czasem drobne korekty potrafią zdziałać cuda.
Najczęstsze problemy i ich rozwiązania: Co robić, gdy coś nie działa?
Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Nie panikuj! Wiele problemów da się rozwiązać samodzielnie. Jako Łukasz Wójcik, zebrałem dla Ciebie najczęstsze kłopoty i sposoby na ich przezwyciężenie.
Problem: "Brak sygnału" na ekranie lista kontrolna do sprawdzenia
To najczęstszy problem po podłączeniu dekodera. Sprawdź następujące elementy:
- Źródło sygnału w TV: Czy telewizor jest przełączony na właściwe wejście (AV, EXT, SCART 1/2)? To najczęstsza przyczyna!
- Kable: Czy wszystkie kable (SCART/Cinch, HDMI, zasilające) są prawidłowo i mocno wpięte zarówno w dekoder, telewizor, jak i ewentualny konwerter? Sprawdź każdy z nich.
- Antena: Czy antena naziemna jest podłączona bezpośrednio do dekodera? Pamiętaj, że to dekoder jest "mózgiem" systemu.
- Zasilanie konwertera: Jeśli używasz konwertera HDMI-SCART/RCA, czy ma on podłączone zasilanie (np. przez USB)? Bez zasilania konwerter nie zadziała.
- Dekoder: Czy dekoder jest włączony i nie jest w trybie czuwania? Sprawdź kontrolkę zasilania.
Problem: Obraz jest czarno-biały lub zniekształcony
Jeśli obraz jest czarno-biały lub pojawiają się zniekształcenia, przyczyną może być niekompatybilność standardów obrazu (np. PAL/NTSC) między dekoderem a telewizorem lub konwerterem. Wejdź w ustawienia obrazu w menu dekodera i spróbuj zmienić standard wyjściowy na PAL (jest to najczęściej używany standard w Europie). Czasem konwertery mają też własne przełączniki PAL/NTSC sprawdź je.
Problem: Brak dźwięku lub słychać tylko szum
Brak dźwięku lub słyszalny szum może wynikać z kilku przyczyn:
- Kable: Upewnij się, że kabel SCART lub wtyczki Cinch (biała i czerwona) są solidnie wpięte w dekoder i telewizor. To one odpowiadają za przesyłanie dźwięku.
- Ustawienia audio dekodera: Sprawdź ustawienia audio w menu dekodera. Upewnij się, że wybrany jest odpowiedni format wyjścia audio (np. Stereo lub PCM), a poziom głośności nie jest wyciszony lub ustawiony na minimum.
- Głośność TV: Sprawdź, czy głośność w telewizorze nie jest wyciszona lub ustawiona na bardzo niski poziom.
Przeczytaj również: Jak podłączyć wąż odpływowy pralki? Uniknij zalania i awarii!
Problem: Dekoder nie reaguje na pilota proste triki, które mogą pomóc
Jeśli dekoder nie reaguje na pilota, spróbuj następujących rozwiązań:
- Baterie: Sprawdź, czy baterie w pilocie nie są wyczerpane i czy są prawidłowo włożone. To podstawa!
- Blokada sygnału: Upewnij się, że nic nie blokuje sygnału podczerwieni między pilotem a odbiornikiem IR w dekoderze (np. książka, mebel).
- Reset dekodera: Odłącz dekoder od zasilania na około 30 sekund, a następnie podłącz go ponownie. To często pomaga w przypadku drobnych zawieszeń systemu, tak jak restart komputera.
