Podłączenie gniazdka elektrycznego z trzema przewodami to zadanie, które wymaga precyzji i dogłębnej wiedzy o zasadach bezpieczeństwa. W tym praktycznym poradniku krok po kroku pokażę Wam, jak prawidłowo i bezpiecznie wykonać to zadanie, kładąc nacisk na kluczowe aspekty, które zapewnią ochronę zarówno Wam, jak i Waszej instalacji.
Bezpieczne podłączenie gniazdka z 3 kablami praktyczny poradnik krok po kroku
- W instalacjach z trzema przewodami wyróżniamy przewód fazowy (L, brązowy/czarny/szary), neutralny (N, niebieski) oraz ochronny (PE, żółto-zielony).
- Zaciski w gniazdku są oznaczone symbolami L, N oraz symbolem uziemienia dla przewodu ochronnego (PE).
- Kluczowe jest podłączenie przewodu ochronnego (PE) do bolca uziemiającego, a następnie fazowego (L) i neutralnego (N) do odpowiednich zacisków, zazwyczaj L po lewej, N po prawej.
- Zawsze wyłącz zasilanie w obwodzie i sprawdź brak napięcia próbnikiem przed rozpoczęciem pracy, aby zapewnić bezpieczeństwo.
- Niezbędne narzędzia to próbnik napięcia, wkrętaki, ściągacz izolacji i kombinerki.
- Częste błędy, takie jak zamiana N z PE, brak PE lub niedokręcone śruby, mogą prowadzić do poważnych zagrożeń.
Poprawne podłączenie gniazdka z 3 kablami: dlaczego to takie ważne?
Prawidłowe podłączenie gniazdka elektrycznego z trzema kablami to absolutna podstawa bezpieczeństwa w każdym domu czy biurze. Nie chodzi tu tylko o to, żeby urządzenie działało, ale przede wszystkim o ochronę życia i zdrowia użytkowników, a także o zabezpieczenie całej instalacji przed awariami. Z mojego doświadczenia wiem, że błędy w tym zakresie mogą mieć katastrofalne skutki od porażenia prądem, przez uszkodzenie sprzętu, aż po ryzyko pożaru.
W Polsce obowiązują ścisłe normy i przepisy, takie jak PN-HD 60364, które jasno określają zasady wykonywania instalacji elektrycznych. Podkreślają one, że prace te powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia, czyli świadectwo kwalifikacyjne SEP grupy G1. Ignorowanie tych zasad to nie tylko narażanie się na niebezpieczeństwo, ale także potencjalne problemy prawne i ubezpieczeniowe w przypadku awarii.
Zanim zaczniesz: kwestia bezpieczeństwa i uprawnień, której nie możesz zignorować
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz zrozumieć jedną, fundamentalną zasadę: bezpieczeństwo jest absolutnym priorytetem. Praca pod napięciem to śmiertelne zagrożenie i jest prawnie niedozwolona dla osób bez specjalistycznych uprawnień SEP. Zawsze, ale to zawsze, musisz wyłączyć zasilanie w danym obwodzie za pomocą odpowiedniego bezpiecznika w skrzynce rozdzielczej. Następnie, co równie ważne, musisz zweryfikować brak napięcia w przewodach za pomocą próbnika. Nie ufaj tylko wyłącznikowi zawsze sprawdź! Pamiętajcie, że samodzielne prace bez uprawnień mogą nie tylko narazić Was na porażenie, ale także unieważnić ubezpieczenie nieruchomości w razie wypadku.

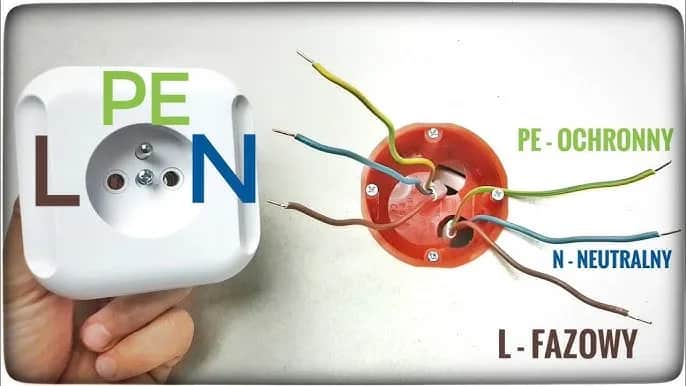

Rola każdego z trzech przewodów: co musisz wiedzieć o fazie, neutralnym i ochronnym?
Aby prawidłowo podłączyć gniazdko, musimy najpierw zrozumieć funkcję każdego z trzech przewodów, które do niego prowadzą. Każdy z nich ma swoje specyficzne zadanie w systemie elektrycznym.
Przewód fazowy (L) jest tym, który dostarcza napięcie do gniazdka. To w nim płynie prąd, który zasila nasze urządzenia. Jest to przewód "gorący" i zawsze należy traktować go z najwyższą ostrożnością.
Przewód neutralny (N) to przewód roboczy, który służy jako droga powrotna dla prądu. Razem z przewodem fazowym tworzy obwód, przez który przepływa prąd zasilający urządzenia. Bez niego prąd nie mógłby krążyć w obwodzie.
Przewód ochronny (PE), często nazywany uziemieniem, jest absolutnie kluczowy dla naszego bezpieczeństwa. Jego głównym zadaniem jest ochrona przeciwporażeniowa. W przypadku awarii urządzenia, np. przebicia izolacji, przewód ochronny bezpiecznie odprowadzi prąd do ziemi, zapobiegając pojawieniu się niebezpiecznego napięcia na metalowej obudowie urządzenia i chroniąc nas przed porażeniem.
Przygotowanie do pracy: niezbędne narzędzia i pierwszy krok do bezpieczeństwa
Lista kontrolna sprzętu: od próbnika napięcia po wkrętaki

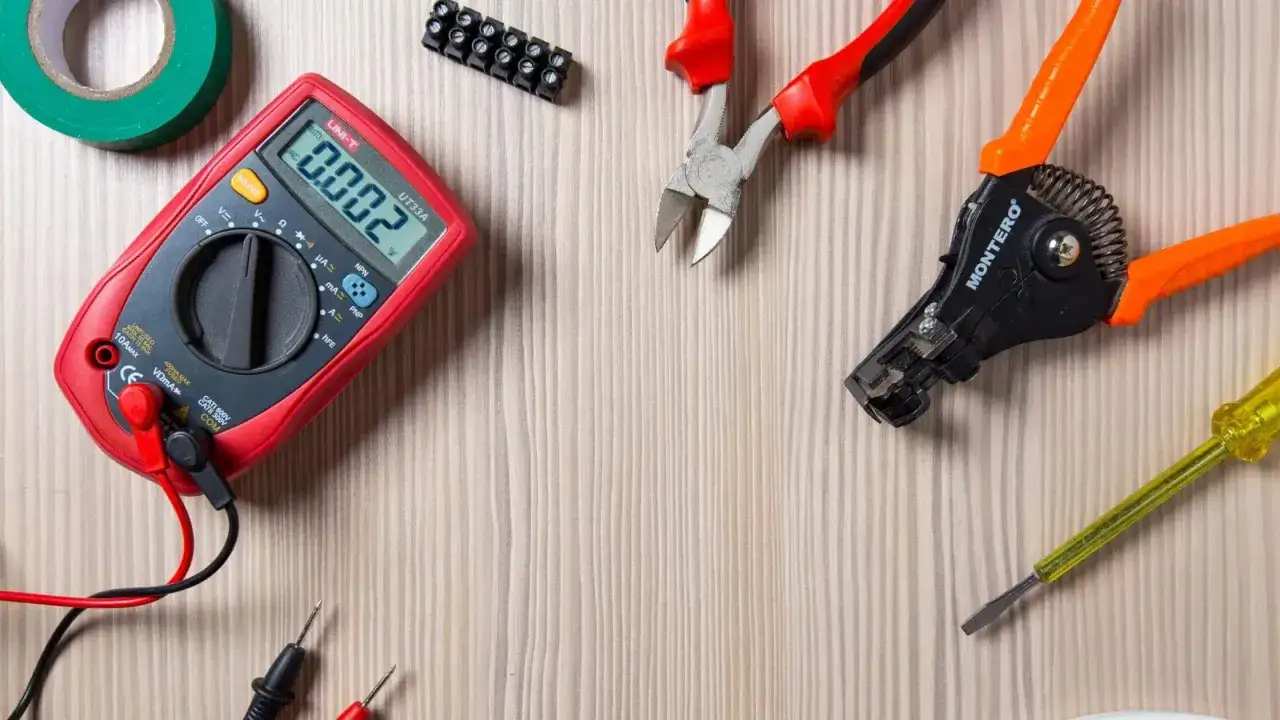

Zanim przystąpicie do pracy, upewnijcie się, że macie pod ręką wszystkie niezbędne narzędzia. Dobrze wyposażony zestaw to podstawa bezpiecznej i efektywnej pracy:
- Próbnik napięcia (neonówka lub multimetr): Niezbędny do sprawdzenia, czy w przewodach na pewno nie ma napięcia. Neonówka jest prosta w użyciu, multimetr oferuje więcej funkcji.
- Wkrętaki (płaski i krzyżakowy): Do odkręcania i dokręcania śrub w gniazdku i puszce. Upewnijcie się, że mają izolowane rękojeści.
- Ściągacz izolacji: Pozwala precyzyjnie zdjąć izolację z przewodów, nie uszkadzając żył.
- Kombinerki: Przydatne do zaginania końcówek przewodów, jeśli jest to konieczne, lub do innych drobnych manipulacji.
Krok 0: jak bezpiecznie wyłączyć zasilanie i sprawdzić jego brak?
To jest najważniejszy krok, którego nigdy nie wolno pomijać. Postępujcie zgodnie z tą instrukcją:
- Zlokalizuj skrzynkę rozdzielczą: Znajdźcie główną skrzynkę z bezpiecznikami w Waszym domu.
- Zidentyfikuj odpowiedni bezpiecznik: Jeśli wiecie, który bezpiecznik odpowiada za dany obwód (np. gniazdka w kuchni), wyłączcie go. Jeśli nie jesteście pewni, dla pewności wyłączcie główny wyłącznik prądu (tzw. "eska" lub "różnicówka").
- Sprawdź brak napięcia: Po wyłączeniu bezpiecznika, podejdźcie do gniazdka, które chcecie podłączyć. Użyjcie próbnika napięcia i dotknijcie nim każdego z przewodów (L, N, PE). Lampka w próbniku nie może się zaświecić. Sprawdźcie również, czy w gniazdku, które chcecie wymienić, nie ma napięcia w otworach.
Pamiętajcie: Jeśli próbnik pokaże napięcie, oznacza to, że zasilanie nie zostało prawidłowo odłączone. Wróćcie do skrzynki i upewnijcie się, że wszystkie odpowiednie bezpieczniki są wyłączone. Nigdy nie pracujcie pod napięciem!
Rozszyfrowujemy kable: kolory i oznaczenia w polskiej instalacji
Przewód fazowy (L): jak go zidentyfikować?
Przewód fazowy, oznaczany literą L (od ang. Line), jest sercem instalacji. W polskiej instalacji elektrycznej najczęściej spotkacie go w kolorze brązowym. Może być również czarny lub szary, zwłaszcza w starszych instalacjach. To właśnie ten przewód dostarcza energię elektryczną do gniazdka, więc zawsze traktujcie go z najwyższą ostrożnością.
Przewód neutralny (N): rola niebieskiego kabla
Przewód neutralny, oznaczany literą N, zawsze ma kolor niebieski. Jest to przewód roboczy, który zamyka obwód elektryczny, umożliwiając przepływ prądu. Chociaż nie przenosi napięcia względem ziemi (w idealnych warunkach), w przypadku awarii może stać się niebezpieczny, dlatego zawsze należy go traktować z należytym szacunkiem.
Przewód ochronny (PE): dlaczego żółto-zielony jest najważniejszy dla Twojego bezpieczeństwa?
Przewód ochronny, oznaczany jako PE (od ang. Protective Earth), jest Waszym najlepszym przyjacielem w instalacji elektrycznej. Zawsze ma charakterystyczny, niepowtarzalny kolor żółto-zielony. Jego rola jest krytyczna w przypadku przebicia izolacji w urządzeniu, to właśnie on odprowadzi niebezpieczny prąd do ziemi, zapobiegając porażeniu. Bez prawidłowo podłączonego przewodu PE, cała ochrona przeciwporażeniowa jest nieskuteczna.
Podłączanie gniazdka z 3 kablami: szczegółowa instrukcja krok po kroku
Krok 1: przygotowanie przewodów jak prawidłowo zdjąć izolację?
Po upewnieniu się, że zasilanie jest wyłączone, możecie przystąpić do przygotowania przewodów. Za pomocą ściągacza izolacji ostrożnie usuńcie zewnętrzną izolację z końcówek każdego przewodu na długość około 10-15 mm. Ważne jest, aby nie zdjąć jej za dużo (żeby nie wystawały gołe żyły poza zacisk) ani za mało (żeby przewód dobrze się zacisnął). Upewnijcie się, że nie uszkodziliście metalowych żył wewnątrz izolacji. Jeśli przewody są wielodrutowe, skręćcie je delikatnie, aby ułatwić wprowadzenie do zacisku.
Krok 2: identyfikacja zacisków w gniazdku (L, N, symbol uziemienia)
Przyjrzyjcie się dokładnie gniazdku. Zauważycie trzy zaciski. Jeden z nich będzie oznaczony literą L (faza), drugi literą N (neutralny), a trzeci będzie miał symbol uziemienia trzy poziome kreski, z których górna jest najdłuższa. Ten ostatni zacisk jest zawsze połączony z bolcem uziemiającym w gniazdku. Pamiętajcie o tych oznaczeniach, są one kluczowe dla prawidłowego podłączenia.
Krok 3: podłączanie przewodu ochronnego (PE) zasada "najpierw bezpieczeństwo"
Zawsze zaczynamy od przewodu ochronnego (PE). To moja osobista zasada i rekomendacja, która zapewnia najwyższe bezpieczeństwo. Weźcie żółto-zielony przewód i podłączcie go do zacisku oznaczonego symbolem uziemienia, który jest połączony z bolcem w gniazdku. Starannie dokręćcie śrubę zacisku, upewniając się, że przewód jest mocno i stabilnie zamocowany. To połączenie jest fundamentem bezpieczeństwa całej instalacji.
Krok 4: podłączanie przewodu neutralnego (N) i fazowego (L) standard lewej strony
Teraz kolej na przewód neutralny (niebieski) i fazowy (brązowy/czarny/szary). Zgodnie z polskim standardem, przewód fazowy (L) zazwyczaj podłącza się do lewego zacisku gniazdka (patrząc od przodu), a przewód neutralny (N) do prawego zacisku. Wprowadźcie niebieski przewód do zacisku N, a następnie przewód fazowy do zacisku L. Dokładnie dokręćcie śruby, aby zapewnić dobry kontakt elektryczny. Pamiętajcie, że w bardzo starych instalacjach kolejność L i N mogła być inna, ale zawsze należy dążyć do zachowania aktualnego standardu.
Krok 5: staranne ułożenie kabli i montaż gniazdka w puszce
Gdy wszystkie przewody są już podłączone, delikatnie i starannie ułóżcie je w puszce instalacyjnej. Upewnijcie się, że nie są zagięte pod ostrym kątem, nie są ściśnięte ani nie dotykają ostrych krawędzi, które mogłyby uszkodzić izolację. Następnie zamontujcie gniazdko w puszce, przykręcając je śrubami montażowymi. Na koniec załóżcie ramkę i pokrywę gniazdka. Upewnijcie się, że wszystko jest stabilne i dobrze przylega.
Weryfikacja i kontrola: jak sprawdzić poprawność podłączenia gniazdka?
Test próbnikiem napięcia: sprawdzenie obecności fazy we właściwym miejscu

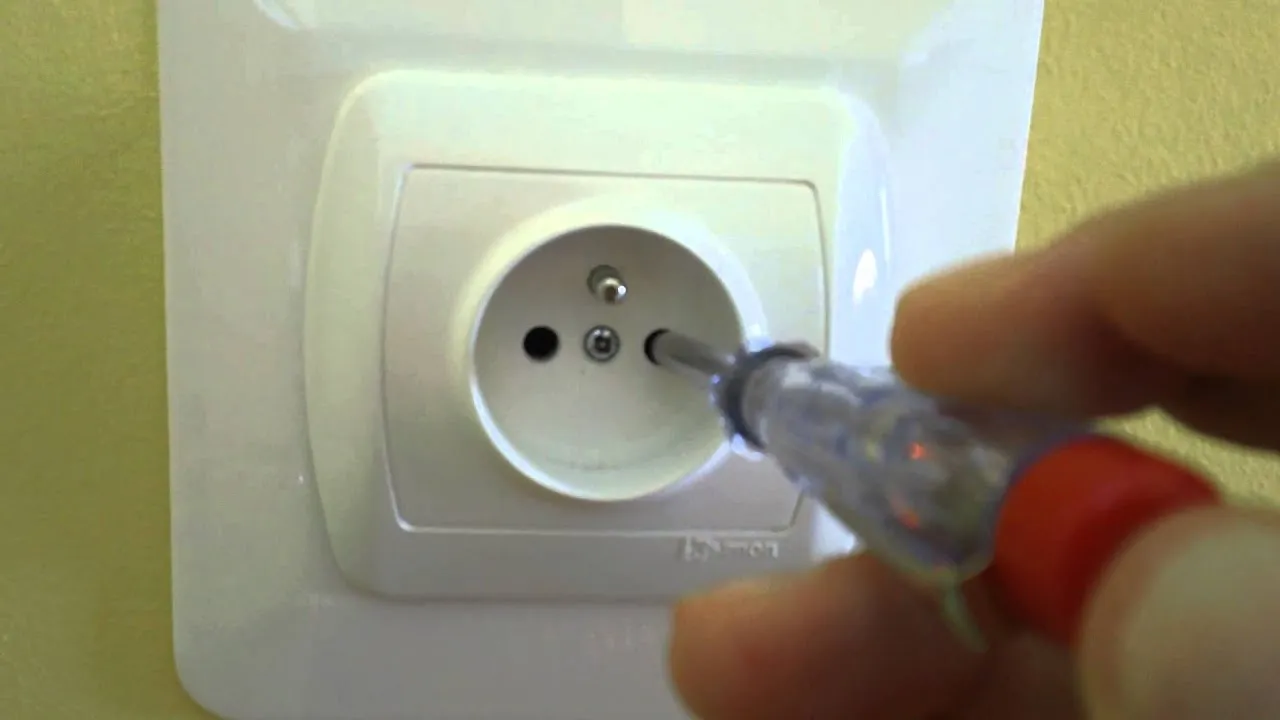

Po zamontowaniu gniazdka i przed podłączeniem jakichkolwiek urządzeń, musicie sprawdzić poprawność podłączenia. Włączcie zasilanie w obwodzie. Następnie weźcie próbnik napięcia (neonówkę) i włóżcie go do lewego otworu gniazdka (tam, gdzie powinna być faza). Lampka w próbniku powinna się zaświecić. Następnie włóżcie próbnik do prawego otworu (neutralny) lampka nie powinna się zaświecić. Na koniec dotknijcie próbnikiem bolca uziemiającego lampka również nie powinna się zaświecić. Jeśli faza jest w prawym otworze lub na bolcu, oznacza to błąd w podłączeniu i należy natychmiast wyłączyć zasilanie i poprawić instalację.
Użycie miernika lub testera gniazdek jako ostateczne potwierdzenie
Dla bardziej zaawansowanej weryfikacji, zwłaszcza jeśli macie wątpliwości, polecam użycie multimetru lub dedykowanego testera gniazdek. Multimetr pozwoli Wam zmierzyć napięcie między fazą a neutralnym (powinno być około 230V), między fazą a uziemieniem (również około 230V) oraz między neutralnym a uziemieniem (powinno być bliskie 0V). Dedykowane testery gniazdek to proste urządzenia, które po włożeniu do gniazdka za pomocą diod LED sygnalizują, czy wszystkie przewody są podłączone prawidłowo. To daje kompleksową weryfikację i ostateczne potwierdzenie bezpieczeństwa.
Najczęstsze błędy przy podłączaniu gniazdka: unikaj ich za wszelką cenę
Zamiana przewodu neutralnego z ochronnym cichy zabójca
Jeden z najgroźniejszych błędów to zamiana przewodu neutralnego (N) z ochronnym (PE). W normalnych warunkach może to nie dawać natychmiastowych objawów, ale w przypadku awarii urządzenia (np. przebicia izolacji) na jego metalowej obudowie pojawi się pełne napięcie fazowe. Oznacza to, że dotknięcie takiego urządzenia może skutkować śmiertelnym porażeniem prądem. To cichy zabójca, którego należy bezwzględnie unikać.
Zbyt słabe dokręcenie śrub prosta droga do przegrzania i pożaru
Niedokręcone śruby w zaciskach gniazdka to kolejny częsty i bardzo niebezpieczny błąd. Słaby kontakt elektryczny powoduje zwiększony opór, co prowadzi do przegrzewania się styków, iskrzenia, a w konsekwencji może doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru. Zawsze upewnijcie się, że śruby są dokręcone mocno, ale z wyczuciem, aby nie uszkodzić przewodów.
Brak podłączenia do bolca uziemiającego dlaczego to krytyczny błąd?
Całkowite pominięcie podłączenia przewodu ochronnego (PE) do bolca uziemiającego to krytyczny błąd, który całkowicie eliminuje podstawową ochronę przeciwporażeniową. W takiej sytuacji, w razie awarii urządzenia, na jego metalowej obudowie pojawi się napięcie, a nie będzie drogi ucieczki dla prądu do ziemi. Użytkownik, dotykając urządzenia, stanie się częścią obwodu, co grozi porażeniem. Zawsze pamiętajcie o żółto-zielonym przewodzie to Wasza polisa na życie.
Kiedy wezwać profesjonalnego elektryka? Ostateczne wskazówki
Granica samodzielnej pracy a konieczność posiadania uprawnień SEP
Zawsze podkreślam, że wszelkie prace przy instalacji elektrycznej powinny być wykonywane przez osoby z odpowiednimi uprawnieniami (świadectwo kwalifikacyjne SEP grupy G1). Ten poradnik ma charakter informacyjny i edukacyjny, ale nie zastępuje profesjonalnego szkolenia i doświadczenia. Jeśli nie jesteście pewni swoich umiejętności, macie jakiekolwiek wątpliwości, instalacja jest stara, lub po prostu nie czujecie się komfortowo z pracą przy prądzie, bezwzględnie wezwijcie profesjonalnego elektryka. To nie jest miejsce na eksperymenty. Bezpieczeństwo Wasze i Waszych bliskich jest najważniejsze, a profesjonalista zagwarantuje prawidłowe i bezpieczne wykonanie pracy, unikając ryzyka i problemów prawnych.
Przeczytaj również: Jak podłączyć pompę Bestway do basenu? Krok po kroku i bez problemów!
Ostateczne wskazówki dotyczące bezpieczeństwa i eksploatacji instalacji
- Regularnie sprawdzajcie stan gniazdek i przewodów w Waszym domu. Jeśli zauważycie pęknięcia, przebarwienia lub luźne elementy, zlećcie ich wymianę specjaliście.
- Nie przeciążajcie gniazdek i przedłużaczy. Zbyt wiele urządzeń podłączonych do jednego obwodu może prowadzić do przegrzania i pożaru.
- Zawsze używajcie urządzeń elektrycznych zgodnie z ich przeznaczeniem i instrukcją obsługi.
