Zetor: Podłącz wskaźnik paliwa krok po kroku i rozwiąż problemy!

Ten artykuł to praktyczny, krok po kroku poradnik, który przeprowadzi Cię przez proces podłączania wskaźnika paliwa w ciągniku Zetor. Dowiesz się, jak zidentyfikować kluczowe przewody, prawidłowo podłączyć wskaźnik i czujnik, a także jak zdiagnozować i rozwiązać najczęstsze problemy, aby Twój wskaźnik znów działał precyzyjnie.

Zrozumienie zasady działania: co sprawia, że wskazówka się porusza?

Zanim zabierzemy się za przewody, warto zrozumieć, jak w ogóle działa ten prosty, ale sprytny system. W ciągniku Zetor, podobnie jak w większości pojazdów, poziom paliwa jest mierzony za pomocą dwóch głównych elementów: pływaka (czujnika) umieszczonego w zbiorniku i wskaźnika (zegara) na desce rozdzielczej. Pływak to nic innego jak potencjometr jego oporność elektryczna zmienia się w zależności od poziomu paliwa. Kiedy bak jest pełny, pływak jest w górze, a jego oporność ma jedną wartość (np. wysoką). Gdy paliwa ubywa, pływak opada, a oporność się zmienia (np. spada). Wskaźnik na desce rozdzielczej to w zasadzie miernik, który reaguje na te zmiany oporności. Im większa oporność, tym wskazówka jest w jednym położeniu (np. pełny bak), a im mniejsza, tym w innym (np. pusty bak). Cała sztuka polega na tym, aby te dwa elementy "rozumiały się" nawzajem i były prawidłowo podłączone do instalacji elektrycznej ciągnika.

Elementy układu, które musisz znać: od pływaka po zegar na desce.

Aby skutecznie zająć się podłączeniem lub diagnostyką, musimy wiedzieć, z czym mamy do czynienia. Oto kluczowe elementy układu pomiaru paliwa w Zetorze:

• Pływak (czujnik w zbiorniku): To serce systemu. Znajduje się w baku paliwa i składa się z ramienia z pływakiem oraz elementu oporowego. Jego zadaniem jest przekształcanie fizycznego poziomu paliwa na sygnał elektryczny o zmiennej oporności.
• Wskaźnik (zegar na desce rozdzielczej): To ten element, na który patrzymy, aby sprawdzić poziom paliwa. Jest to elektromagnetyczny miernik, który na podstawie sygnału opornościowego z pływaka wychyla wskazówkę, pokazując aktualny stan baku.
• Instalacja elektryczna (przewody): To sieć połączeń, która dostarcza zasilanie do wskaźnika, masę do całego układu oraz przesyła sygnał z pływaka do wskaźnika. Prawidłowe i nieuszkodzone przewody są absolutnie kluczowe dla działania systemu.

Przygotowanie do pracy: narzędzia i bezpieczeństwo

Zawsze powtarzam moim klientom i znajomym, że dobra organizacja to połowa sukcesu. Zanim zabierzesz się za grzebanie w instalacji elektrycznej Zetora, upewnij się, że masz pod ręką odpowiednie narzędzia i przede wszystkim że wiesz, jak pracować bezpiecznie.

Lista niezbędnych narzędzi: multimetr, klucze i nie tylko.

Oto lista narzędzi, które moim zdaniem są niezbędne do tej pracy:

• Multimetr (miernik uniwersalny): Absolutny must-have! Przyda się do pomiaru napięcia, ciągłości obwodu i, co najważniejsze, oporności.
• Zestaw kluczy płasko-oczkowych i nasadowych: Do odkręcania śrub mocujących wskaźnik, czujnik czy elementy deski rozdzielczej.
• Śrubokręty (płaskie i krzyżakowe): Do demontażu osłon i podłączania przewodów.
• Nóż do izolacji / ściągacz izolacji: Do przygotowania końcówek przewodów.
• Cynk i lutownica (opcjonalnie): Jeśli będziesz musiał naprawić przerwane przewody lub wykonać solidne połączenia.
• Izolacja elektryczna (taśma izolacyjna, koszulki termokurczliwe): Do zabezpieczania połączeń.
• Próbnik napięcia (żarówka z dwoma przewodami): Alternatywnie do multimetru do szybkiego sprawdzenia obecności napięcia.
• Szczotka druciana i papier ścierny: Do oczyszczania punktów masowych.
• Opaski zaciskowe (trytytki): Do uporządkowania przewodów.

Bezpieczeństwo przede wszystkim: jak uniknąć zwarcia i innych niespodzianek.

Praca z elektryką, nawet w ciągniku, wymaga ostrożności. Pamiętaj o tych zasadach:

• Odłącz akumulator! To jest podstawowa i najważniejsza zasada. Zawsze odłączaj ujemną klemę akumulatora przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej. Unikniesz zwarć, uszkodzenia elektroniki i porażenia.
• Sprawdź brak napięcia: Nawet po odłączeniu akumulatora, zawsze upewnij się, że w obwodzie nie ma napięcia, używając multimetru lub próbnika.
• Unikaj zwarć: Nie dopuszczaj do kontaktu nieizolowanych przewodów z masą lub innymi przewodami. Używaj narzędzi z izolowanymi rękojeściami.
• Pracuj w dobrze wentylowanym miejscu: Szczególnie jeśli będziesz spuszczał paliwo lub pracował w pobliżu zbiornika.
• Miej gaśnicę pod ręką: Na wszelki wypadek. Paliwo i iskry to niebezpieczne połączenie.

Podłączanie wskaźnika paliwa w Zetorze krok po kroku

Przejdźmy do konkretów. Prawidłowe podłączenie wskaźnika paliwa w Zetorze nie jest skomplikowane, ale wymaga precyzji i zrozumienia, który przewód gdzie idzie. Postępuj zgodnie z poniższymi krokami, a na pewno sobie poradzisz.

Krok 1: Identyfikacja kluczowych przewodów zasilanie, masa i sygnał

To jest fundament. Musimy zlokalizować i zidentyfikować trzy kluczowe przewody, które są niezbędne do działania wskaźnika paliwa. Często są one oznaczone na obudowie wskaźnika lub w instrukcji ciągnika, ale warto wiedzieć, co oznaczają:

• Zasilanie (+) po stacyjce (oznaczenie "15"): Ten przewód dostarcza zasilanie do wskaźnika tylko wtedy, gdy stacyjka jest włączona. Symbol "15" to standardowe oznaczenie dla obwodu zasilanego po zapłonie. Użyj multimetru, aby sprawdzić, czy na tym przewodzie pojawia się napięcie (około 12V) po przekręceniu kluczyka.
• Masa (-) (oznaczenie "31" lub symbol masy): Masa to punkt odniesienia dla całego obwodu. Jest to przewód, który łączy wskaźnik z ramą ciągnika lub innym punktem masowym. Oznaczenie "31" to standard dla masy, często też zobaczysz symbol przypominający odwróconą choinkę. Brak dobrej masy to najczęstsza przyczyna problemów!
• Przewód sygnałowy z czujnika (oznaczenie "G" lub "S"): Ten przewód łączy pływak w baku ze wskaźnikiem na desce. Litery "G" (Gauge) lub "S" (Sensor/Signal) są typowymi oznaczeniami. To nim płynie informacja o oporności z pływaka.

Zawsze upewnij się, że przewody są w dobrym stanie, nie są przetarte ani skorodowane. Jeśli masz wątpliwości, użyj multimetru do sprawdzenia ciągłości obwodu.

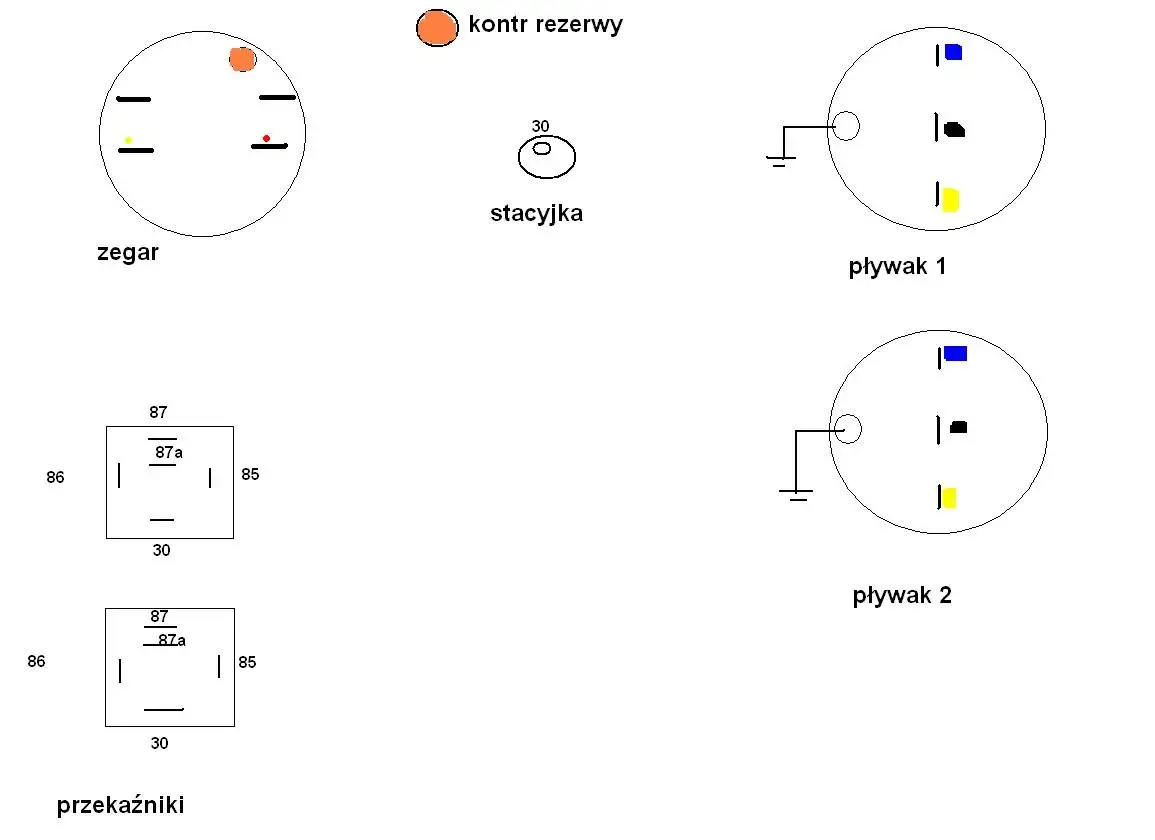

Krok 2: Prawidłowe podłączenie zegara na desce rozdzielczej

Teraz, gdy znasz już przewody, możemy podłączyć wskaźnik. Zazwyczaj wskaźnik ma trzy terminale, odpowiednio oznaczone.

1. Zlokalizuj terminal "15" na wskaźniku: Podłącz do niego przewód zasilający (+) po stacyjce, który zidentyfikowałeś w Kroku 1. Upewnij się, że połączenie jest solidne i dobrze zaizolowane.
2. Zlokalizuj terminal "31" lub symbol masy na wskaźniku: Podłącz do niego przewód masowy (-). Jeśli masz wątpliwości co do jakości istniejącej masy, możesz poprowadzić dodatkowy przewód bezpośrednio z obudowy wskaźnika do pewnego punktu masowego na ramie ciągnika.
3. Zlokalizuj terminal "G" lub "S" na wskaźniku: Do tego terminala podłącz przewód sygnałowy, który będzie biegł od wskaźnika do czujnika (pływaka) w baku paliwa. Na razie możesz go po prostu podłączyć do wskaźnika, a później zajmiemy się jego poprowadzeniem do baku.
4. Sprawdź wszystkie połączenia: Upewnij się, że są mocne, a izolacja jest nienaruszona.

Krok 3: Poprowadzenie i podłączenie przewodów do czujnika w baku

Ostatni etap to połączenie wskaźnika z pływakiem w zbiorniku. To często wymaga trochę gimnastyki, ale jest kluczowe dla działania systemu.

1. Zlokalizuj czujnik (pływak) w zbiorniku paliwa: Zazwyczaj jest on zamontowany na górze zbiornika, pod klapką rewizyjną lub bezpośrednio dostępny.
2. Poprowadź przewód sygnałowy: Przewód, który podłączyłeś do terminala "G/S" wskaźnika, musisz teraz poprowadzić do czujnika w baku. Zadbaj o to, by przewód był poprowadzony bezpiecznie, z dala od ruchomych części, ostrych krawędzi i źródeł ciepła. Użyj opasek zaciskowych, aby go przymocować.
3. Podłącz przewód sygnałowy do czujnika: Czujnik w baku ma zazwyczaj jedno lub dwa wyprowadzenia. Jeśli ma jedno, to jest to sygnałowe, a masa jest brana z obudowy czujnika (czyli z baku). Jeśli ma dwa, jedno to sygnał, drugie to masa. Podłącz przewód sygnałowy do odpowiedniego terminala.
4. Sprawdź masę na czujniku/baku: Upewnij się, że obudowa czujnika ma dobrą masę. Jeśli czujnik ma osobny terminal masowy, podłącz do niego przewód masowy. Jeśli masa jest brana z baku, upewnij się, że zbiornik jest dobrze uziemiony do ramy ciągnika. Jeśli nie, poprowadź dodatkowy przewód masowy z baku do ramy.
5. Zabezpiecz połączenia: Użyj koszulek termokurczliwych lub taśmy izolacyjnej, aby chronić połączenia przed wilgocią i uszkodzeniami mechanicznymi.
6. Podłącz akumulator i sprawdź działanie: Po wykonaniu wszystkich połączeń, możesz podłączyć akumulator i włączyć zapłon. Wskazówka powinna się wychylić, pokazując poziom paliwa.

Wskaźnik paliwa nie działa po podłączeniu? Diagnostyka problemu

Zdarza się, że mimo prawidłowego podłączenia, wskaźnik paliwa nadal odmawia posłuszeństwa. Nie panikuj! W większości przypadków problem jest dość prosty do zdiagnozowania. Jako Łukasz Wójcik, widziałem to już setki razy.

Test "na krótko": szybki sposób na sprawdzenie samego zegara

Ten test pozwoli nam sprawdzić, czy sam wskaźnik (zegar) jest sprawny i czy otrzymuje zasilanie oraz masę.

1. Odłącz przewód sygnałowy od czujnika (pływaka) w baku: Upewnij się, że jest to ten przewód, który idzie bezpośrednio do wskaźnika.
2. Włącz zapłon w ciągniku: Wskaźnik powinien być zasilony.
3. Delikatnie dotknij końcówką przewodu sygnałowego do masy: Możesz dotknąć nim do ramy ciągnika lub do ujemnej klemy akumulatora (jeśli jest podłączony i bezpieczny).
4. Obserwuj wskaźnik: Jeśli wskaźnik jest sprawny i ma prawidłowe zasilanie oraz masę, jego wskazówka powinna wychylić się na maksimum (pokazać pełny bak).
5. Interpretacja wyniku:
   • Wskazówka wychyliła się na maksimum: Oznacza to, że wskaźnik jest sprawny, ma zasilanie i masę. Problem leży najprawdopodobniej po stronie czujnika (pływaka) w baku lub przewodu sygnałowego między czujnikiem a miejscem, w którym go odpiąłeś.
   • Wskazówka nie drgnęła: Wskazuje to na problem ze samym wskaźnikiem, brakiem zasilania na wskaźniku, lub brakiem masy na wskaźniku.

Brak masy cichy winowajca większości awarii. Gdzie go szukać?

Brak dobrej masy to plaga w starych instalacjach elektrycznych. Korozja, luźne połączenia, przetarte przewody to wszystko może prowadzić do utraty masy i w efekcie do niedziałającego wskaźnika. Jeśli test "na krótko" nie zadziałał, to brak masy jest moim pierwszym podejrzanym.

• Sprawdź masę na zbiorniku paliwa: Zbiornik powinien być dobrze uziemiony do ramy ciągnika. Często wystarczy oczyścić punkt styku zbiornika z ramą lub dokręcić śruby mocujące. Możesz też podłączyć dodatkowy przewód masowy z obudowy zbiornika bezpośrednio do ramy.
• Sprawdź masę na wskaźniku: Upewnij się, że terminal "31" wskaźnika jest solidnie połączony z masą. Czasem wystarczy odkręcić i wyczyścić punkt masowy za deską rozdzielczą.
• Użyj multimetru: Ustaw multimetr na pomiar ciągłości (brzęczyk) i sprawdź, czy jest ciągłość między punktem masowym wskaźniku a ramą ciągnika, a także między obudową czujnika w baku a ramą.
• Dodatkowy przewód masowy: W celach diagnostycznych, a nawet jako stała naprawa, możesz poprowadzić dodatkowy, solidny przewód masowy z obudowy wskaźnika i z obudowy czujnika bezpośrednio do pewnego punktu na ramie ciągnika. To często rozwiązuje problem.

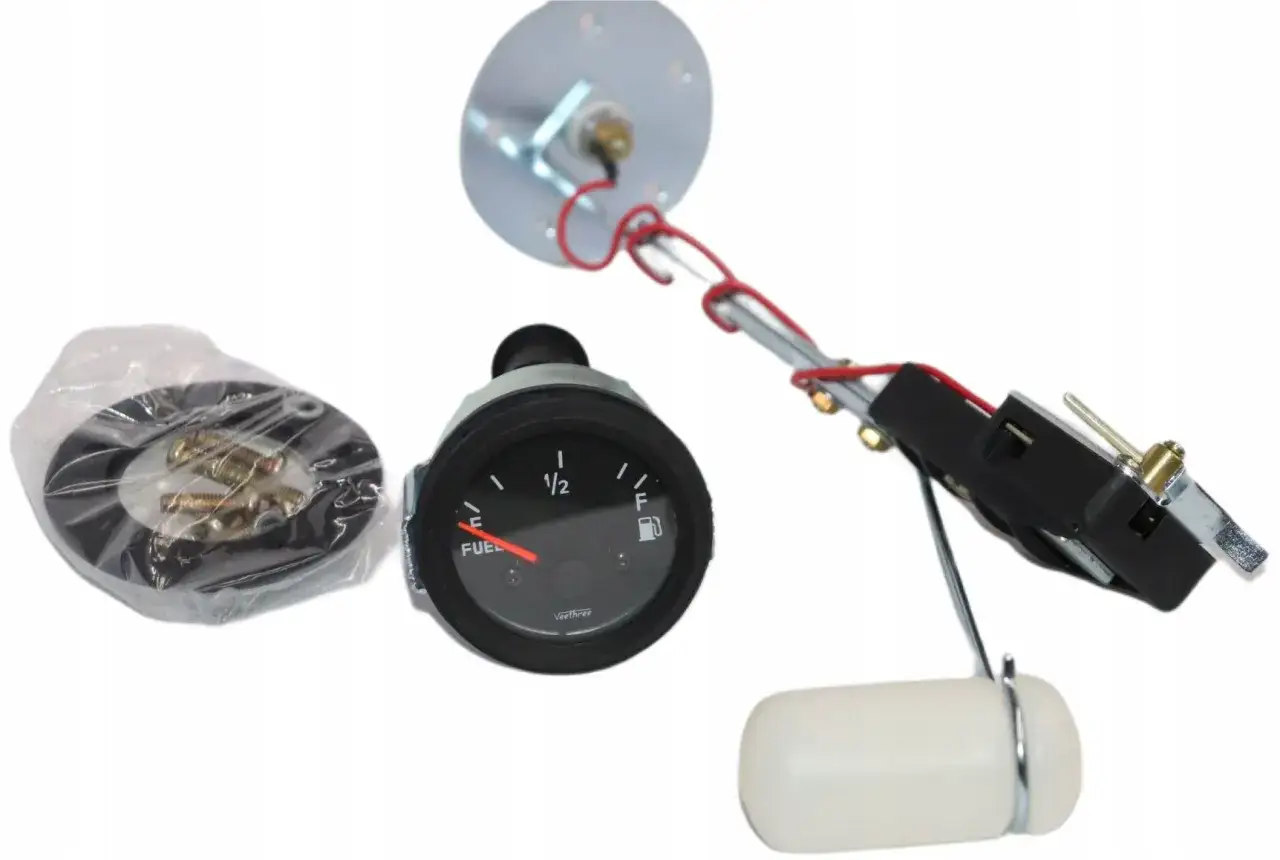

Jak sprawdzić pływak w baku za pomocą prostego multimetru?

Jeśli wskaźnik przeszedł test "na krótko", to najprawdopodobniej problem leży w pływaku. Możesz go łatwo sprawdzić multimetrem.

1. Odłącz przewód sygnałowy od pływaka: Upewnij się, że pływak jest odizolowany od reszty instalacji.
2. Ustaw multimetr na pomiar oporności (Ω): Wybierz odpowiedni zakres, np. 200 Ω.
3. Podłącz sondy multimetru do terminali pływaka: Jeśli pływak ma tylko jeden terminal sygnałowy, jedną sondę podłącz do tego terminala, a drugą do metalowej obudowy pływaka (która stanowi masę). Jeśli ma dwa terminale, podłącz sondy do obu.
4. Poruszaj ramieniem pływaka: Delikatnie poruszaj ramieniem pływaka od pozycji "pusty bak" do pozycji "pełny bak".
5. Obserwuj odczyty na multimetrze:
   • Dla pustego baku (pływak na dole) oporność powinna wynosić kilka omów (np. 0-10 Ω).
   • Dla pełnego baku (pływak na górze) oporność powinna wynosić kilkadziesiąt do ponad stu omów (np. 70-120 Ω).
   • Najważniejsze jest, aby oporność zmieniała się płynnie, bez nagłych skoków lub przerw, gdy poruszasz ramieniem. Jeśli są skoki lub w pewnym momencie odczyt znika (pokazuje "OL" lub nieskończoność), oznacza to uszkodzenie ścieżki oporowej pływaka.

Wskazówka pokazuje cały czas pełny lub pusty bak co to oznacza?

To dość częste objawy, które dają nam cenne wskazówki diagnostyczne. Jeśli wskazówka stale pokazuje pełny bak, mimo że wiesz, że paliwa jest mało, lub odwrotnie cały czas pusty, choć bak jest pełny to najczęściej świadczy o problemie z pływakiem lub przewodem sygnałowym. Stałe wskazanie pełnego baku często oznacza, że przewód sygnałowy jest zwarty do masy lub pływak jest uszkodzony i jego oporność jest zbyt niska (jak przy pustym baku, ale wskaźnik interpretuje to jako zwarcie do masy i pokazuje maksimum, jeśli jest to wskaźnik typu "zwarcie do masy = pełny"). Natomiast stałe wskazanie pustego baku zazwyczaj świadczy o przerwaniu przewodu sygnałowego (brak sygnału) lub o tym, że pływak jest uszkodzony i jego oporność jest zbyt wysoka (jakby był odłączony).

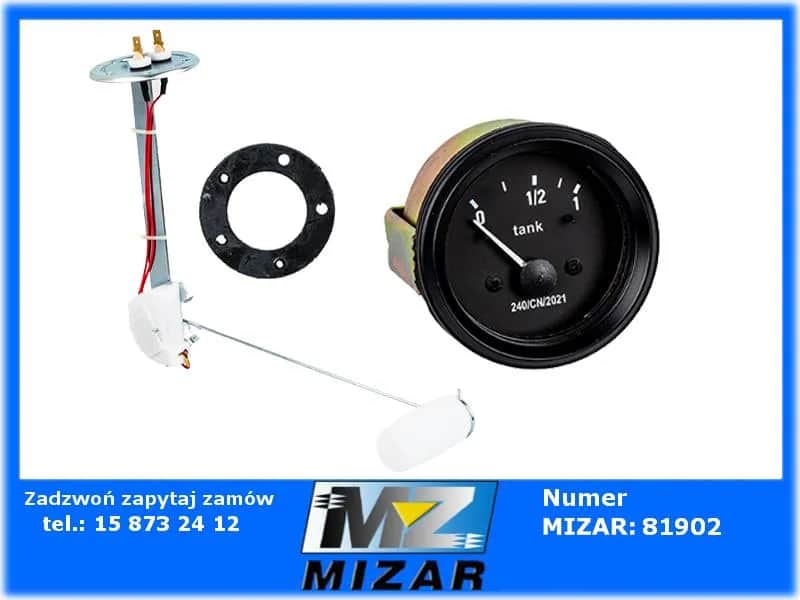

Wybór i montaż nowego wskaźnika paliwa: co musisz wiedzieć?

Jeśli diagnostyka wykazała, że stary wskaźnik lub pływak są uszkodzone, czeka Cię zakup nowych części. Tutaj też warto wiedzieć kilka rzeczy, aby uniknąć frustracji i niepotrzebnych wydatków.

Oryginał vs. zamiennik: czy warto dopłacać?

To odwieczne pytanie. Oryginalne części do Zetora są zazwyczaj droższe, ale dają pewność co do jakości, spasowania i przede wszystkim kompatybilności. Masz pewność, że oporność pływaka będzie idealnie dopasowana do wskaźnika. Zamienniki są kuszące ze względu na cenę, ale tutaj musisz być ostrożny. Na rynku jest mnóstwo zamienników o różnej jakości. Niektóre są bardzo dobre, inne mogą sprawiać problemy. Moja rada jest taka: jeśli budżet pozwala, wybierz oryginał. Jeśli decydujesz się na zamiennik, kupuj od sprawdzonych dostawców i zawsze pytaj o gwarancję oraz, co najważniejsze, o parametry oporności to klucz do sukcesu.

Kluczowy parametr: dlaczego oporność czujnika i wskaźnika musi się zgadzać?

To jest absolutnie krytyczna kwestia! Jak już wspomniałem, wskaźnik reaguje na zmiany oporności. Jeśli kupisz czujnik (pływak) o innych wartościach oporności niż te, do których jest przystosowany Twój wskaźnik (lub odwrotnie), system po prostu nie będzie działał prawidłowo. Wskazówka może pokazywać błędne wartości, np. pełny bak, gdy jest tylko połowa, lub w ogóle nie reagować. Przed zakupem nowego zestawu (czujnik + wskaźnik) lub pojedynczej części, zawsze upewnij się, że wartości oporności są zgodne z zaleceniami producenta dla Twojego modelu Zetora. Często na wskaźniku lub czujniku są podane zakresy oporności (np. 0-90 Ω, 10-180 Ω itp.). Jeśli kupujesz zamiennik, poproś sprzedawcę o te dane i porównaj je z Twoimi starymi częściami lub specyfikacją ciągnika.

Przeczytaj również: Cyfral Smart 5P: Podłącz sam! Kompletny poradnik krok po kroku

Montaż nowego czujnika w zbiorniku praktyczne wskazówki.

Wymiana pływaka w baku to zazwyczaj prosta operacja, ale warto pamiętać o kilku rzeczach:

• Opróżnij zbiornik: Zawsze staraj się wymieniać czujnik, gdy w baku jest jak najmniej paliwa. Zminimalizujesz ryzyko rozlania i zapłon.
• Oczyść okolicę montażu: Przed demontażem starego czujnika, dokładnie oczyść obszar wokół niego, aby brud nie dostał się do zbiornika.
• Użyj nowej uszczelki: Zawsze montuj nowy czujnik z nową uszczelką. Stara uszczelka może być spękana i nie zapewni szczelności, co grozi wyciekami paliwa.
• Dokręć z umiarem: Śruby mocujące czujnik dokręcaj z wyczuciem, aby nie uszkodzić gwintów ani obudowy zbiornika.
• Sprawdź szczelność: Po zamontowaniu i napełnieniu baku, dokładnie obserwuj miejsce montażu, czy nie ma żadnych wycieków.
• Zabezpiecz przewody: Pamiętaj o prawidłowym podłączeniu i zabezpieczeniu przewodu sygnałowego do nowego czujnika.
